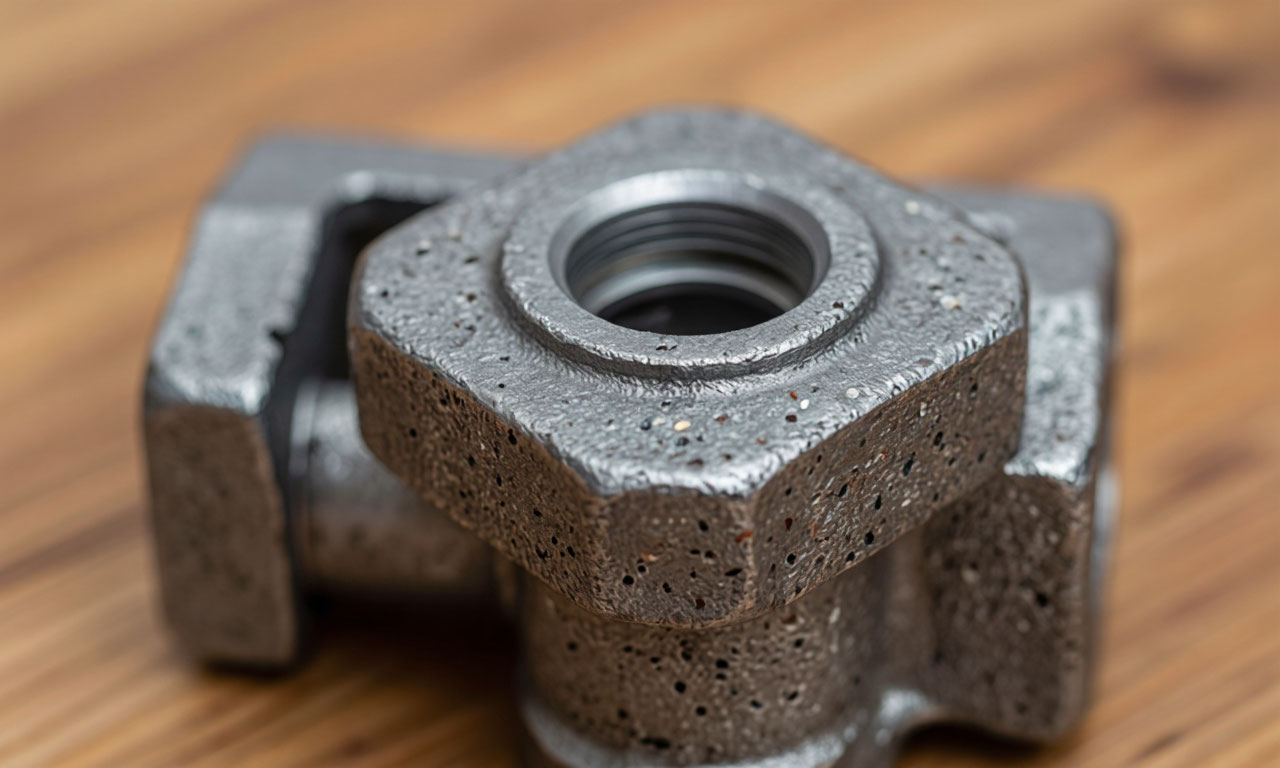

Чугунные футорки для радиаторов отопления

Чугунная футорка представляет собой фитинг переходного типа, обеспечивающий герметичное соединение отопительного прибора с трубопроводом. Основная задача этого элемента – сопряжение резьбовых отверстий разных диаметров. Входной патрубок радиатора имеет стандартизированный размер, тогда как подводящие трубы могут быть как меньшего, так и большего сечения. Футорка решает эту проблему, выступая в роли адаптера.

Назначение и конструктивные особенности чугунных футорок

Конструктивно изделие https://santehros.ru/fitingi/futorki/futorki-chugunnye/ выполняется в виде шестигранника с двумя типами резьбы: наружной и внутренней. Наружная резьба вкручивается непосредственно в радиаторную секцию, а внутренняя служит посадочным местом для трубы, крана Маевского или заглушки.

Производство ведется из ковкого чугуна (КЧ 30-6Ф) методом литья под давлением, что обеспечивает материалу высокую прочность при сохранении пластичности. В отличие от серого чугуна, ковкий не дает трещин при перепадах температур и механических нагрузках.

Производственный стандарт регламентируется ГОСТ 8960-75, введенным еще в 1977 году и остающимся действующим на территории стран СНГ. Документ устанавливает строгие требования к геометрическим параметрам, включая длину корпуса (L), размер под ключ (S), высоту резьбовой части (h) и массу готового изделия.

Например, футорка переходом 50х40 мм (2"х1 1/2") имеет длину 33 мм, размер под ключ 65 мм, высоту резьбы 8 мм и массу около 0,227-0,23 кг. Соблюдение этих параметров гарантирует совместимость деталей разных производителей.

Рабочие характеристики чугунных футорок позволяют эксплуатировать их в жестких условиях централизованного отопления. Номинальное давление PN достигает 16 бар (1,6 МПа), а максимальная температура рабочей среды составляет +300°C. Такие показатели обеспечивают устойчивость к гидроударам, которые нередки при запуске систем после летнего простоя, и к длительному воздействию горячего теплоносителя. Коррозионная стойкость чугуна в водной среде сравнима с черными металлами, но для дополнительной защиты контура производители часто наносят оцинкованное покрытие.

Типы резьбы- левая, правая и вариативность диаметров

Резьбовая часть футорки имеет цилиндрическую форму, соответствующую стандарту ISO 228/1 (ГОСТ 6357-81). Профиль выполнен с углом 55 градусов и скругленными вершинами, что обеспечивает самоуплотнение за счет деформации витков при затяжке. В маркировке изделия всегда присутствует буквенное обозначение: G для трубной цилиндрической резьбы. Многие ошибочно полагают, что метрическая резьба взаимозаменяема с трубной, но это не так – шаг и профиль у них принципиально разные, и попытка соединения приведет к срыву витков.

Ключевой параметр, определяющий выбор футорки – направление резьбы. Существуют изделия с правым (стандартным) и левым ходом резьбы. Правозаходная резьба затягивается движением по часовой стрелке, левозаходная – против часовой. В системах отопления левые футорки применяются на левой стороне радиатора биметаллических или алюминиевых приборов, где требуется зеркальное подключение.

Это сделано для того, чтобы при закручивании трубы не происходило самопроизвольного отвинчивания переходника из секции. Стандартные чугунные радиаторы чаще комплектуются правой резьбой, но перед покупкой необходимо уточнить конфигурацию конкретного прибора.

Вариативность диаметров – еще одна характеристика футорок. Условный проход (DN) входного и выходного отверстий указывается через знак умножения: например, 32х15 мм. Это означает, что внутренняя резьба рассчитана на трубу 32 мм (1 1/4 дюйма), а наружная – на радиаторную пробку 15 мм (1/2 дюйма). ГОСТ 8960-75 предусматривает множество комбинаций: от минимальных 10х8 мм до 100х80 мм, но в бытовой сантехнике наиболее востребованы размеры 15х10, 20х15, 25х20, 32х25, 40х32 и 50х40. В дюймовой системе исчисления 3/4"х1/2" означает переход с трубы полудюймового диаметра на радиаторное отверстие в три четверти дюйма.

Визуально определить левую или правую резьбу можно по маркировке на торце шестигранника. Некоторые производители наносят букву "L" (левая) или канавку на грани. Если маркировка отсутствует, следует вкрутить болт подходящего диаметра – стандартный правый болт войдет только в правую резьбу. При заказе футорок для целого стояка важно приобрести весь комплект с одинаковым направлением, иначе соединение будет невозможно.

Пошаговая технология монтажа с контргайкой

Качественное соединение футорки с радиатором невозможно без использования контргайки. Эта деталь выполняет стопорную функцию: после того как футорка вкручена до упора, контргайка накручивается поверх нее и прижимается к торцу радиаторной секции. Благодаря этому система не раскручивается от вибраций и теплового расширения труб. Без контргайки даже идеально затянутая футорка через несколько циклов нагрева-остывания ослабнет, появится капля за каплей.

Первый этап – подготовка трубопровода. Конец трубы, который будет соединяться с футоркой, необходимо отрезать строго перпендикулярно оси, удалить заусенцы и нарезать резьбу плашкой или резьбонарезным станком. Длина нарезаемого участка должна соответствовать глубине захода резьбы футорки, плюс 2-3 мм запаса. Для стальных водогазопроводных труб используется клупп – ручной инструмент с раздвижными плашками, позволяющий нарезать резьбу даже в труднодоступных местах. После нарезки поверхность очищают металлической щеткой от стружки и масла.

Перед вкручиванием футорки в радиатор на наружную резьбу накладывается уплотнитель. Наиболее надежный вариант – льняная сантехническая прядь (пакля) с суриковой или универсальной пастой. Лен наматывается по ходу резьбы (по часовой стрелке для правой резьбы) тонким ровным слоем, затем покрывается пастой. Вместо пасты можно использовать герметик-фиксатор, но тогда демонтаж в будущем будет затруднен. Фум-лента для чугунных резьб не рекомендуется – жесткие витки чугуна срезают тефлоновое покрытие при закручивании, и герметичность теряется. Альтернативный современный материал – нитяной уплотнитель "Тангит Унилок", который не требует пасты и выдерживает высокие температуры.

Футорка вкручивается в радиатор ключом до момента заклинивания. Резьба должна войти не менее чем на 5-6 полных витков, утопая в корпусе секции. Если футорка входит слишком легко и проскальзывает, значит, бракована резьба или использован уплотнитель недостаточной толщины. Полное заклинивание наступает тогда, когда для дальнейшего вращения требуется приложить усилие, а деталь останавливается, не доходя 1-3 мм до упорного торца. Некоторые мастера ошибочно пытаются дожать футорку до упора "в ноль", рискуя сорвать резьбу или треснуть радиатор.

Второй этап – установка контргайки. Контргайка накручивается на выступающую часть футорки до соприкосновения с радиатором, после чего затягивается двумя трубными ключами. Один ключ фиксирует футорку от проворота, второй закручивает контргайку. Усилие затяжки должно быть достаточным, чтобы контргайка плотно прижалась к плоскости радиатора, но без фанатизма. После сборки системы и заполнения ее теплоносителем следует проверить соединение на предмет течи. Если через резьбу просачивается вода, контргайку подтягивают на четверть оборота, не прилагая чрезмерных усилий. Повторная подтяжка допустима не более 1-2 раз, после чего требуется перемонтаж с заменой уплотнителя.

Критерии качества и распространенные ошибки

Покупая чугунные футорки, обращайте внимание на геометрию отливки. Качественное изделие не имеет раковин, посторонних включений и заусенцев в зоне резьбы. Резьбовой профиль должен быть четким, без срывов и замятий. Соедините две футорки между собой – они должны вкручиваться плавно, без люфта и перекосов. Известные бренды (например, Royal Thermo) иногда грешат кривизной резьбы, что выявляется только при примерке – витки на противоположных сторонах имеют разный наклон, из-за чего уплотнительное кольцо перекашивается.

Вес готового изделия – косвенный показатель качества. Если футорка слишком легкая по сравнению с табличным значением (скажем, 0,15 кг вместо 0,23 кг для Ду 50х40), это говорит о тонкостенной отливке или пористости материала. Такая деталь может не выдержать гидроудара. ГОСТ 8960-75 строго регламентирует массу: для футорки 15х10 – 0,032 кг, для 50х40 – 0,271 кг, для 80х25 – 1,209 кг .

Практические советы:

• Перед монтажом проверьте посадочное гнездо радиатора – засохшая краска или заводские наплывы должны быть удалены ершом или круглым надфилем. Игнорирование этого правила приводит к тому, что резиновое уплотнительное кольцо (если используется) выдавливается в зазор, и соединение течет.
• Не перетягивайте футорку динамометрическим ключом. Усилие затяжки для резьбы G 1/2 составляет 40-60 Н·м, для G 3/4 – 60-80 Н·м. Превышение ведет к микротрещинам в чугунной секции, которые могут проявиться только через несколько месяцев эксплуатации, когда радиатор даст течь в самый разгар отопительного сезона.
• Исключайте сочетание разных металлов без изолирующей прокладки. Если подводка выполнена из нержавейки или оцинкованной стали, прямой контакт с черным чугуном футорки создает гальваническую пару, ускоряющую коррозию. Решение – диэлектрическая втулка или прокладка из паронита.
• Для систем с антифризом (например, в загородных домах) используйте уплотнители, стойкие к этиленгликолю. Обычная льняная подмотка с пастой вымывается за сезон, эффективнее политетрафторэтиленовая нить с силиконовой пропиткой.

Футорки с оцинкованным покрытием предпочтительнее в открытых системах водоснабжения, где вода насыщена кислородом. Цинковый слой предотвращает появление ржавых подтеков на резьбе. Если система закрытая и теплоноситель деаэрирован, допустимо использование неоцинкованных черных футорок, но перед установкой их следует окрасить масляной краской для защиты от конденсата.

Стоимость чугунной футорки зависит от типоразмера, наличия покрытия и производителя. Ценовой диапазон: от 50 рублей за 15х10 до 400-500 рублей за 50х40. Оригинальные итальянские и чешские фитинги на 30-50% дороже китайских, но гарантируют точную геометрию. В любом случае, экономить не стоит – отказ футорки означает слив всей системы и дорогостоящий ремонт. Всегда приобретайте уплотнители и контргайки вместе с основным изделием, чтобы избежать несовместимости.

ГОСТ 8960-75- технические требования и размерные ряды

Стандарт ГОСТ 8960-75, действующий с 1 января 1977 года, распространяется на соединительные части из ковкого чугуна с цилиндрической резьбой. Документ классифицирует футорки по трем типам исполнения в зависимости от варианта по ГОСТ 8944-75. Тип I имеет сквозную конструкцию с одинаковой высотой резьбы по обоим концам, тип II и III различаются наличием внутреннего упорного буртика и длиной резьбовой части.

Все типоразмеры, представленные в стандарте, имеют строго регламентированные значения длины L, размера под ключ S и высоты резьбовой части h. Например, для наиболее ходовой позиции 32х25 мм (G 1 1/4" - G 1") длина составляет 31 мм, размер под ключ 46 мм, h=7 мм, а масса без покрытия 0,146 кг. Для футорки 40х32 мм (G 1 1/2" - G 1 1/4") масса указана 0,122 кг.

Технические требования предусматривают, что рабочее давление для чугунных фитингов составляет не менее 1,6 МПа (16 кгс/см²). Температурный диапазон эксплуатации ограничен свойствами материала и доходит до 175°C для насыщенного пара и 300°C для перегретого. Конструкция должна обеспечивать полную герметичность без применения дополнительных уплотнительных элементов в резьбовом соединении.

Отклонения размера под ключ S нормируются отдельным стандартом ГОСТ 6424-73, который устанавливает предельные отклонения для шестигранных элементов. Для футорки с S=46 мм отклонение составляет ±1,2 мм, для S=65 мм - ±1,6 мм. Эти требования необходимы для нормальной работы сантехнических ключей.

Таблица 1. Параметры футорок по ГОСТ 8960-75 (выборочно)

Контргайки. Назначение, размеры и правила подбора

Контргайки для чугунных футорок выпускаются по тому же стандарту ГОСТ 8960-75 и имеют идентичную маркировку размера. Они представляют собой шестигранные гайки с цилиндрической резьбой G, которые накручиваются на наружную резьбу футорки после ее вкручивания в радиатор. Основная задача – фиксация футорки от самоотвинчивания.

Размер контргайки строго соответствует наружной резьбе футорки. Например, для футорки с переходом 20х15 мм (G 3/4" - G 1/2") контргайка должна иметь резьбу G 3/4". Толщина стандартной контргайки по ГОСТ составляет 7-8 мм в зависимости от типоразмера, а размер под ключ совпадает с размером S самой футорки. Это позволяет использовать один ключ для всей операции монтажа.

При затяжке контргайки необходимо соблюдать усилие, обеспечивающее плотное прилегание к торцу радиаторной секции. Недостаточная затяжка приводит к появлению течи через резьбовое соединение после нескольких циклов нагрева. Избыточное усилие деформирует резьбовые витки футорки, что делает невозможным демонтаж без повреждения детали.

Многие производители предлагают контргайки в комплекте с футорками, что гарантирует идеальное сопряжение резьб. При раздельной покупке следует проверять, чтобы резьба на футорке и контргайке была нарезана по одному стандарту и имела одинаковый шаг. Использование контргайки с другого типоразмера категорически запрещено – это приведет к срыву резьбы при первом же нагреве системы.

Уплотнительные материалы для чугунных резьбовых соединений

Выбор уплотнителя для резьбового соединения футорки с радиатором определяет долговечность всего узла. Льняная сантехническая прядь применяется на протяжении десятилетий и остается стандартом для чугунных фитингов. Технология намотки требует опыта: прядь должна распределяться равномерно по всей длине резьбовой части, а нанесенная сверху паста (суриковая или графитовая) заполняет межвитковые зазоры и предотвращает гниение льна.

Паронитовые прокладки используются при соединении "футорка – заглушка" или "футорка – кран Маевского". Материал представляет собой листовую смесь из асбеста, каучука и наполнителей, спрессованную под высоким давлением. Паронит выдерживает температуру до 450°C и давление до 5 МПа, не теряя эластичности. Прокладка подбирается по внутреннему диаметру футорки и должна быть цельной, без разрывов и расслоений.

Современные нитяные уплотнители (Tangit Unilok, Loctite 55) представляют собой полиамидную нить с силиконовой пропиткой. Они наматываются вручную, не требуют пасты и выдерживают давление до 40 бар. Преимущество перед льном – отсутствие необходимости в дополнительных смазках и устойчивость к гниению в водной среде. Недостаток – высокая стоимость и невозможность использовать с агрессивными теплоносителями на основе гликолей.

Фум-лента для чугунных резьб не рекомендуется. Причина – высокая твердость чугуна, который при затяжке срезает тонкий тефлоновый слой, оставляя резьбу незащищенной. Исключение – многослойная армированная фум-лента (желтая или синяя), которая имеет толщину 0,2-0,3 мм и может использоваться для временных соединений. Для постоянной эксплуатации лучше выбирать лен или нить.

Таблица 2. Сравнение уплотнительных материалов для футорок

Типичные неисправности и методы их устранения

Самый распространенный дефект – течь по резьбе сразу после монтажа. Причина чаще всего в недостаточной затяжке контргайки или в некачественном уплотнении. Решение: поджать контргайку на четверть оборота трубным ключом. Если течь не прекратилась, необходимо полностью разобрать соединение, очистить резьбу и намотать уплотнитель заново с большим количеством витков.

Протекание через корпус футорки свидетельствует о браке отливки – раковине или трещине, возникшей при производстве или во время монтажа. Такая деталь ремонту не подлежит и требует немедленной замены. Отличие заводского брака от монтажного: заводские дефекты обычно имеют округлую форму (раковины), а трещины от перетяжки – линейную, расходящуюся от ребра шестигранника.

Самоотвинчивание футорки при эксплуатации означает, что монтаж выполнен без контргайки или контргайка недостаточно затянута. Особенно часто это происходит на стояках с вибрацией от циркуляционного насоса. Решение – демонтировать соединение, установить контргайку и затянуть ее с усилием. Для надежности можно нанести на резьбу фиксатор средней фиксации (типа "Анаэроб").

Заклинивание футорки при попытке демонтажа возникает из-за коррозии резьбовых витков. Это типично для систем, где теплоноситель долгое время не сливался, а в качестве уплотнителя использовалась только пакля без пасты. Для откручивания потребуется специальная жидкость WD-40, нанесенная дважды с интервалом 15-20 минут. Если не помогает, футорку нагревают газовой горелкой – тепловое расширение чугуна разрушает коррозионные связи.
