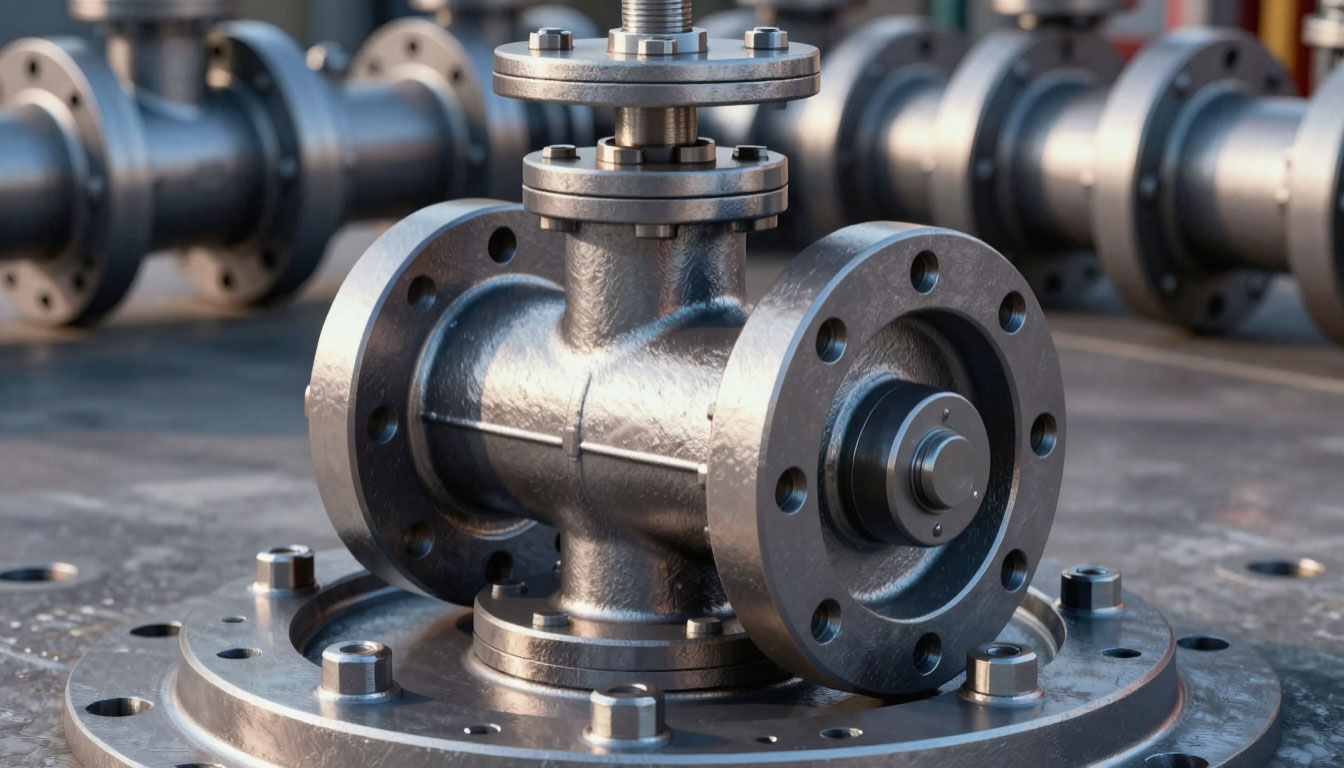

Стальные задвижки https://xn--80aaaaa1b0bfijmdc1ap0q.xn--p1ai/catalog/zadvizhki/zadvizhki-stalnye/ занимают ключевое место в системе трубопроводной арматуры. Без них не обходится ни один серьезный проект - от промышленных магистралей до коммунальных сетей. Я сам не раз сталкивался с ситуациями, когда неправильно подобранный тип задвижки приводил к авариям или дорогостоящему ремонту. Поэтому давайте по порядку разберем, чем отличаются разные модели и на какие параметры смотреть в первую очередь.
Материал корпуса: от чего зависит долговечность
Первое, на что обращаю внимание при подборе - из какой стали отлит корпус. Это определяет, в каких условиях задвижка прослужит десятилетия, а где начнет разрушаться за пару сезонов.
Для обычных сред без агрессивных примесей используют углеродистые стали вроде 25Л или 20ГЛ. Последняя - настоящий чемпион по морозостойкости. Инженеры ценят 20ГЛ за то, что детали из нее сохраняют ударную вязкость при температурах до -60°C. Представьте себе трубопровод где-нибудь в Якутии: обычная сталь там становится хрупкой, как стекло. А 20ГЛ остается работоспособной.
Совсем другая история - нержавеющие сплавы. Марка 12Х18Н9ТЛ применяется для корпусов, крышек и клиньев, контактирующих с кислотами, щелочами или соляными растворами. Без такой защиты агрессивная среда за пару месяцев проест стенки обычной задвижки. Типичный пример - химические производства или нефтеперерабатывающие заводы, где по трубам идут сероводород и различные реагенты.
Практический совет: всегда уточняйте у поставщика не только марку стали, но и наличие сертификата на конкретную плавку. Одна и та же марка из разных металлургических партий может отличаться по свойствам.

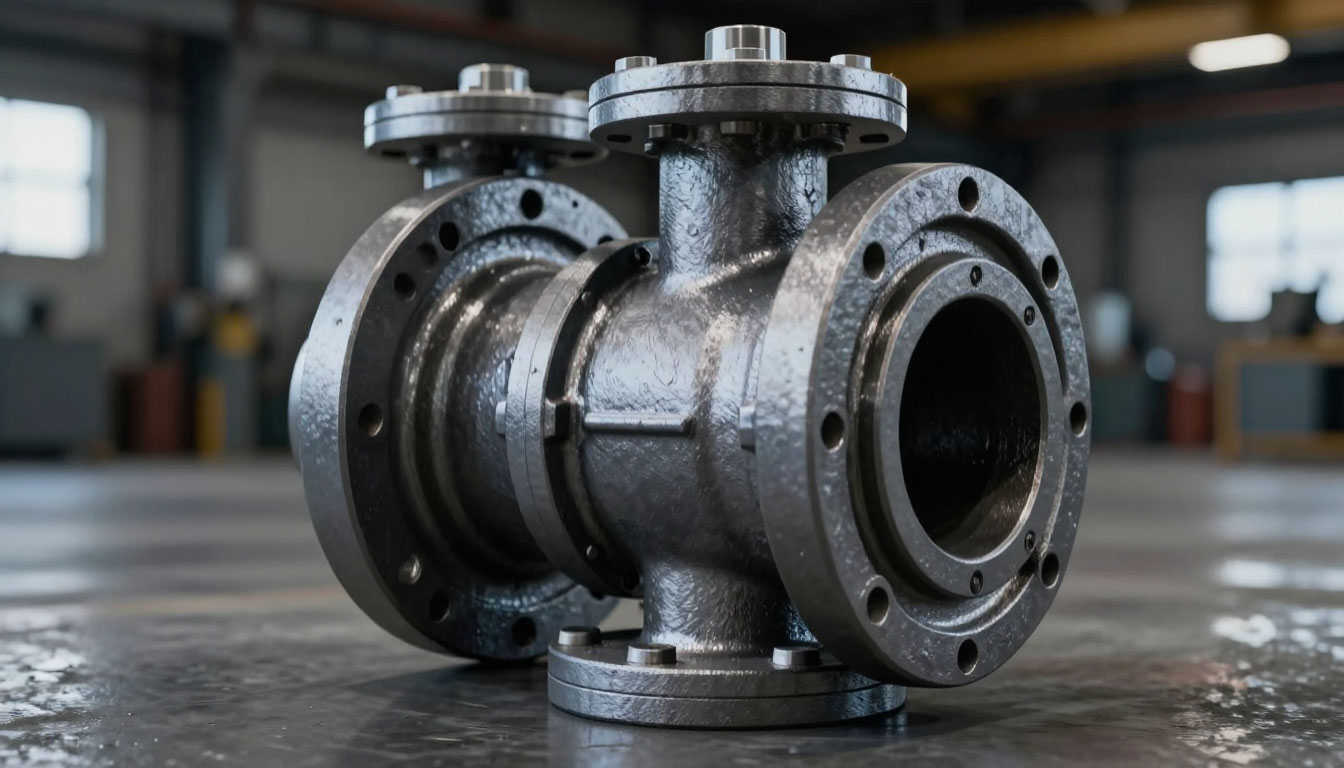

Конструкция запорного механизма: клин против параллельных дисков
Здесь начинается самое интересное с технической точки зрения. Запорный орган - сердце любой задвижки. От его формы зависит, насколько плотно перекроется поток и как долго механизм проработает без ремонта.
Клиновые задвижки
Клиновый затвор бывает двух видов: жесткий (цельнометаллический) и двухдисковый. Жесткий клин - конструкция простая и дешевая в производстве. Однако у нее есть недостаток: малейшая погрешность при изготовлении корпуса или попадание песка между клином и седлом приводят к тому, что задвижка перестает герметично закрываться.
Двухдисковый клин инженеры придумали как раз для решения этой проблемы. Он состоит из двух подвижных дисков, которые прижимаются к седлам при закрытии. Такая конструкция прощает небольшие перекосы и огрехи литья. Двухдисковые модели служат дольше, клинит их реже. За что приходится платить? За более высокую цену и сложность обслуживания. Но на ответственных магистралях, где остановка потока грозит крупными убытками, лишние вложения оправданы.
Параллельные задвижки
Тут все устроено иначе. Вместо клина - два параллельных диска. Когда оператор вращает шпиндель, специальный клиновый грибок (или распорное устройство) прижимает диски к седлам корпуса. Почему выбирают такую схему?
Главный плюс - устойчивость к загрязнениям. Если рабочая среда содержит песок, окалину, мелкие камни или другие механические примеси, параллельная задвижка продолжит работать. У клиновых аналогов абразив застревает между клином и седлом, разрушая уплотнительные поверхности. Типичные сферы применения: пульповоды на обогатительных фабриках, системы гидрозолоудаления на ТЭЦ, канализационные коллекторы.
Выдвижной или невыдвижной шпиндель: в чем разница на практике
Когда задвижкой предстоит пользоваться часто - например, ежедневно перекрывать поток - тип ходового узла становится критичным.
Выдвижной шпиндель (конструкторы иногда называют его «ходовой винт снаружи»). Резьба и гайка находятся вне корпуса, не контактируют с рабочей средой. Это значит:
- Смазка не вымывается и не загрязняется
- Резьба не корродирует от агрессивных жидкостей
- Видно визуально - открыта задвижка или закрыта (шток торчит больше или меньше)
Минус - увеличивается строительная высота. Для установки в тесных шахтах или колодцах такая конструкция неудобна.
Невыдвижной шпиндель («вращающийся шток с внутренней резьбой»). Ходовая гайка находится прямо в среде. Шток только вращается, а гайка с запорным органом накручивается на него. Это дает компактные размеры по высоте. Но есть серьезные ограничения:
- Не подходит для сред с абразивными частицами - они быстро изнашивают резьбу
- Запрещен для агрессивных жидкостей (кислот, щелочей), разрушающих металл
- Требуется периодическая разборка для проверки состояния резьбы
На собственном опыте скажу: для воды, пара, масел и нейтральных жидкостей в стесненных условиях берите задвижку с невыдвижным шпинделем. Для всего остального - только с выдвижным.
Способы подключения к трубопроводу
Последний важный классификационный признак - как именно задвижка стыкуется с трубами. Ошибка здесь грозит или невозможностью монтажа, или разрывом соединения под давлением.
Фланцевое соединение - самый распространенный вариант. На корпусе - два плоских диска (фланца) с отверстиями под болты или шпильки. Плюсы:
- Легко монтировать и демонтировать без резки трубы
- Можно устанавливать на одном месте несколько разных единиц арматуры, меняя по мере необходимости
- Уплотнение достигается прокладкой из паронита, фторопласта или металла
Минус - конструкция получается тяжелее и дороже. Фланцы требуют точного центрирования, иначе прокладка будет пережата с одной стороны и недожата с другой, что приведет к течи.
Задвижки под приварку - вариант для критических и высоконагруженных систем. Патрубки задвижки привариваются к трубам встык. Недостатка два:
- Демонтаж без резки трубы невозможен (только болгаркой)
- Требуется квалифицированный сварщик и контроль швов
Но и преимущества весомые: соединение абсолютно герметичное, не требует обслуживания, выдерживает вибрации и гидроудары. Именно такие модели ставят на магистральных нефтегазопроводах и тепловых сетях с высокими параметрами теплоносителя. Если проект предполагает десятилетия работы без ревизии - выбирайте под приварку.
Быстрый итог для тех, кому нужно сейчас принять решение:
| Условия эксплуатации | Какую задвижку брать |
|---|---|
| Агрессивная среда (кислоты, щелочи) | Нержавеющая (12Х18Н9ТЛ), клин двухдисковый, шпиндель выдвижной, фланцы |
| Холодный климат до -60°C | Корпус из 20ГЛ, клин - любой, шпиндель выдвижной |
| Загрязненная среда с песком или окалиной | Параллельная двухдисковая, фланцы, невыдвижной шпиндель |
| Труднодоступное место с ограничением по высоте | Невыдвижной шпиндель, фланцы, жесткий клин |
| Магистраль без права остановки на ремонт | Под приварку, двухдисковый клин, выдвижной шпиндель |
ГОСТ 5762-2002: главный документ для стальных задвижек
Если вы работаете с промышленной трубопроводной арматурой, ГОСТ 5762-2002 ваша настольная книга. Стандарт распространяется на задвижки общепромышленного назначения с номинальным давлением не более PN 250 и может использоваться для целей сертификации. Важное уточнение: документ не касается задвижек из неметаллических материалов и футерованных изделий.
Стандарт детально классифицирует задвижки по целому ряду признаков. Помимо уже знакомых нам типов затвора и шпинделя, ГОСТ выделяет:
- Тип формообразования корпуса: литые, сварные, кованые, штампованные, комбинированные (литосварные, кованосварные и другие)
- Тип уплотнения подвижных элементов: сальниковые, сильфонные, с графитоармированным уплотнением
- Тип управления: ручное, пневмопривод, гидропривод, электропривод
- Исходное положение запирающего элемента: нормально открытые (управляющая среда закрывает) и нормально закрытые (управляющая среда открывает)
Технические требования стандарта охватывают буквально каждый этап жизни задвижки - от проектирования до упаковки. Например, пункт 5.1.5.7 жестко регламентирует скорость коррозии материала уплотнительных поверхностей: не более 0,05 мм в год. Если материал седел не обеспечивает этот показатель и требуемую износостойкость, конструкция предусматривает наплавку уплотнительных поверхностей коррозионно-стойкими износостойкими сплавами.
Для задвижек массой более 16 кг производитель обязан указать в технической документации места строповки. А рабочее положение на трубопроводе фиксируется в стандартах или конструкторской документации на конкретные изделия. Требования к прочности и плотности материалов деталей и сварных швов, работающих под давлением, проверяются при пробных испытаниях.
Герметичность затвора по ГОСТ 9544-2015
Герметичность , пожалуй, самый важный параметр для любой запорной арматуры. Представьте: задвижка закрыта, а среда потихоньку просачивается. Последствия могут быть разными - от незначительных потерь продукта до экологической катастрофы. Именно поэтому существует отдельный стандарт ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов».
Документ устанавливает шесть классов герметичности, от A до F:
| Класс | Характеристика | Типичное применение |
|---|---|---|
| A | «Нулевая» утечка, без видимого протекания | Газопроводы, опасные среды, высокое давление |
| B | Малые допустимые утечки | Металлические седла хорошего качества |
| C | Повышенные допустимые утечки | Крупные задвижки DN 500-2000 мм |
| D, E, F | Максимальные протечки | Водопроводы низкого давления, сточные системы |
Класс A считается высшим показателем качества. Его легко достигают задвижки с мягкими уплотнителями - например, резинометаллическим клином или PTFE. С металлическим клином и седлами добиться «нулевой» утечки сложнее, требуется использование шлифовально-притирочных станков для обработки уплотнительных поверхностей.
Стандарт применяется при всех видах испытаний арматуры - от приемочных до периодических, а также при проверках герметичности в процессе эксплуатации. Диапазон действия - номинальные диаметры от DN 3 до DN 2400 и давление до PN 420.
Фланцевые соединения: ГОСТ 33259-2015
Фланцы «лицо» любой фланцевой задвижки. От их качества зависит, будет ли соединение герметичным при любых перепадах давления и температуры. В 2016 году в России ввели новый стандарт ГОСТ 33259-2015, который заменил целый комплекс устаревших документов - ГОСТ 12815-80, 12816-80, 12817-80, 12818-80, 12819-80, 12820-80, 12821-80, 12822-80.
Новый стандарт унифицировал требования к фланцам для арматуры, соединительных частей и трубопроводов на давление до PN 250. Он устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев и формы уплотнительных поверхностей, а также технические требования к изготовлению, маркировке, испытаниям и контролю.
Важное дополнение: в стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей, а также по выбору уплотнительной поверхности в зависимости от опасности и параметров рабочей среды.
Не пропустите важные изменения! В 2024 году вышло Изменение № 1 к ГОСТ 33259-2015, которое вступило в силу с 1 июня 2024 года. Поправки затронули:
- Исполнение J (уплотнительная поверхность): теперь допускается как овальное, так и восьмиугольное сечение
- Таблицы типоразмеров для DN 10-50 на PN 40
- Уточненные значения для DN 600 и DN 800
Если вы проектируете или заказываете фланцевую арматуру, обязательно проверяйте актуальную версию стандарта с учетом последних изменений.
Показатели надежности и ресурс задвижек
ГОСТ 5762-2002 относит задвижки к классу ремонтируемых, восстанавливаемых изделий с нерегламентированной дисциплиной восстановления. Это значит, что производитель не навязывает жестких сроков замены, но требует проведения периодических ремонтов по факту износа.
Для оценки качества задвижек стандарт устанавливает следующие показатели надежности:
- Долговечность: средний срок службы до списания (в годах) и средний ресурс до списания (в циклах или часах)
- Безотказность: средняя наработка на отказ (цикл на один отказ)
По требованию заказчика дополнительно указывают срок службы и ресурс до капитального ремонта. Эти показатели рассчитывают на этапе проектирования, определяют при приемочных испытаниях и подтверждают при периодических испытаниях или подконтрольной эксплуатации.
Перед покупкой крупной партии задвижек запросите у производителя протоколы приемочных испытаний с указанием подтвержденных показателей надежности.
Добросовестный завод всегда готов их предоставить. Нормы безотказности и долговечности не формальность, а реальная гарантия того, что арматура прослужит заявленный срок.
