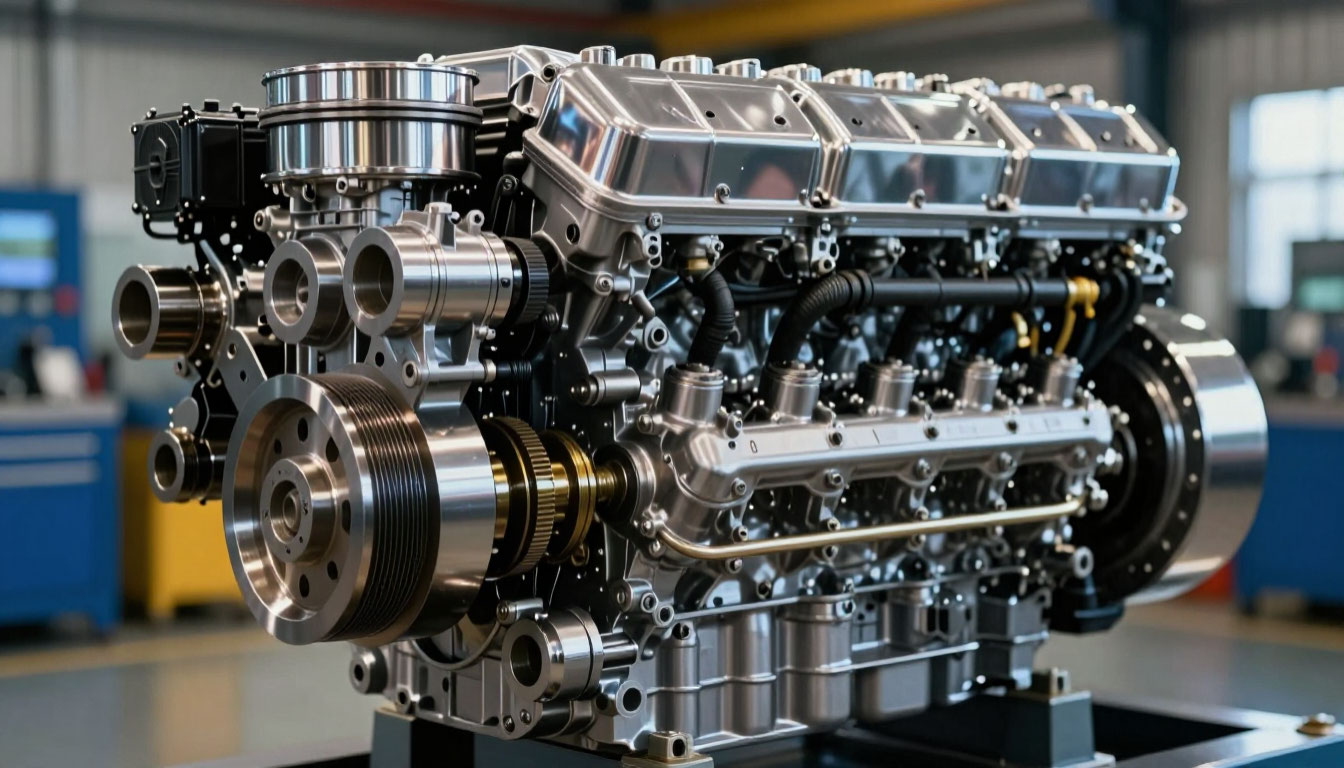

Моторы линейки FAW J6 рядные 6-цилиндровые дизели, созданные на базе лицензированных технологий. Де-факто конструкция опирается на проверенную архитектуру с чугунным блоком, мокрыми гильзами и верхним расположением распределительного валов. Основные модификации, встречающиеся на рынке СНГ, варьируются от 8.6 до 12.5 литра рабочего объема, с мощностным диапазоном 350–460 л.с.
Обозначение двигателя напрямую определяет его «железо». Например, модель CA6DM2 оснащается системой Common Rail и рассчитана на пиковое давление сгорания до 22 МПа. Блок цилиндров у этой серии выполнен с увеличенной жесткостью ребер в нижней части, что критично для моментов 1900-2300 Нм. В свою очередь, двигатели CA6DL2 часто идут с насос-форсунками (упрощает ремонт, но требовательны к вязкости солярки).
Характеристики по геометрии ЦПГ: диаметр цилиндра и ход поршня существенно разнятся. У агрегатов 8.6 литра (CA6DL2) соотношение «ход/диаметр» ~1.08, что дает тягу на низах. У топовых 11-литровых версий ход поршня увеличен до 155 мм, что создает высокую скорость поршня на оборотах свыше 1900 об/мин. Поэтому производитель ограничивает максимальные обороты отметкой 2100 об/мин зона граничного износа маслосъемных колец.
Удельный расход топлива у экономичных версий (Euro 5 с EGR+SCR) держится в районе 185–195 г/кВт·ч. Турбокомпрессор - с изменяемой геометрией (VGT) или Wastegate, в зависимости от года выпуска и экологического класса. Выход турбины из строя на пробеге 300–400 тыс. км - штатная ситуация, причина - коксование кольца регулировки геометрии из-за некачественного масла.
Ресурс и надежность
Если рассмотреть faw j6 двигатель более внимательно, мы увидим, что производителем заявлен ресурс до капитального ремонта - 800 000 – 1 000 000 км. Практика показывает, что на оригинальных расходниках поршневые кольца и вкладыши выхаживают 600–700 тыс. км, после чего начинается масложор и падение компрессии. Слабое место - распределительный вал и торцевые заглушки постелей. Замена масла каждые 10 000 км (в жестких условиях) сохраняет кулачки от задиров.
Гидрокомпенсаторы отсутствуют на ранних версиях - требуют ручной регулировки клапанов каждые 80 тыс. км. На моторах с системой Common Rail критичны форсунки: они чувствительны к воде в топливе. Ресурс ТНВД CP4 (Bosch/China) - около 500 тыс. км при условии чистоты солярки. Использование «левых» топливных фильтров убивает пару плунжерных пар уже за 2 месяца эксплуатации.
Практический совет: перед дальней поездкой проверяйте вентиляцию картера (сапун). Если на холостых оборотах «пыхает» с маслом - вскрывайте поршневую, велика вероятность залегания колец из-за нагара на канавках. Эта болезнь характерна для длительных простоев на холостом ходу при минусовых температурах.
Регламент технического обслуживания
Периодичность и масла
Официальный регламент предписывает интервал ТО в 15 000 км при использовании полусинтетики 10W-40 (спецификация API CI-4 или CJ-4). Для Euro 5 с сажевым фильтром DPF обязательно масло класса Low-SAPS (с низким содержанием сульфатной золы), например, 5W-30. Заливка обычной «минералки» убьет нейтрализатор за 1 сезон.
Замена масла в первые 2500 км (нулевое ТО) обязательна, так как происходит притирка деталей, и в картере накапливается абразивная стружка. Пропуск этого этапа сокращает ресурс коленвала на 30%. Далее смазка меняется строго через 15 000 км или каждые 3 месяца интенсивной работы.
Нюанс: инструкции для FAW J6 указывают 10 000 км, но внутрироссийские сервисные бюллетени уже переписаны под 15 000 км на синтетике. Однако в пыльных условиях (стройка, карьер, песок) лучше уменьшить интервал до 10 000 км.
Фильтры и регламент замены
Плановое ТО включает смену 4-х типов фильтрующих элементов:
- Масляный фильтр (1012010-81DM). Аналог - WP или Sinotruk. Замена строго на каждом обслуживании. Качественный фильтр имеет антидренажный клапан, предотвращающий масляное голодание при пуске.
- Топливный фильтр тонкой очистки (1117050B81DM). Меняется через 15 000 км. Обязательно с прокладкой датчика воды. Аналог WP1000422382 - немного дешевле, но имеет меньшую площадь фильтрации.
- Фильтр-сепаратор (грубой очистки) - 1105050-2007/C. Стеклянная колба требует проверки каждые 5 000 км на наличие воды. Рекомендуется сливать отстой через краник раз в неделю. Замена элемента - каждые 30 000 км, но если в колбе появился черный налет или эмульсия, не ждите регламента. Даже забитая «грубая» сетка создает вакуум, что ведет к кавитации ТНВД.
- Центрифуга фильтрации масла (CS41005). Архаичный узел, но его критично менять раз в 50 000 км. При забитии перепускной клапан открывается, и масло идет в обход очистки.
Каждое ТО включает проверку зазоров клапанов у моторов без гидрокомпенсаторов. Под болты протягиваются: выпускной коллектор (склонен к «прострелам» прокладок), кронштейны компрессора и генератора. Через 60 000 км обязательна замена охлаждающей жидкости (антифриз G12+ красный/зеленый, класс OAT).
Типичные неисправности и их причины
Трудности пуска и черный дым
Двигатель схватывает, но либо глохнет сразу, либо работает с перебоями. Сценарии: низкие обороты холостого хода (решается регулировкой EDC), забитый обратный топливный клапан или подсос воздуха. Если черный дым идет валом при нажатии на газ - забит воздушный фильтр или проблемы с геометрией турбины.
На моторах с насос-форсунками частая поломка - износ плунжера в секции высокого давления. Это дает «пропуски» воспламенения на холодную. Диагностика: обратка форсунок. У исправной она не должна превышать 150 мл/мин.
Масляное голодание и перегрев
Падение давления масла на прогретом моторе до 0.5 бар (норма ~1.5 на холостых) - гарантированный износ вкладышей или заклинил редукционный клапан маслонасоса. Не пытайтесь ехать дальше, иначе провернет шатунные вкладыши. Причина: долгий перерыв в замене масла или потеря вязкости из-за разбавления соляркой.
Перегрев часто связан не с радиатором, а с вязкостной муфтой вентилятора. Если муфта клинит - двигатель постоянно холодный и топливо не дожигается (нагар). Если не включается - закипание под нагрузкой. Второй момент: термостат. У моторов FAW два термостата параллельно. Замена производится только парой, иначе малый круг не перекрывается.
Дымность выхлопа
- Синий дым: масло в камере сгорания (износ направляющих клапанов или маслосъемных колпачков).
- Белый дым (с запахом солярки): низкая компрессия (прогар прокладки ГБЦ, седла клапанов) или поздний угол впрыска.
- Черный дым (нагар): дисбаланс смеси (перелив). Часто виноват изношенный распылитель форсунки, который льет, а не распыляет топливо.
Капитальный ремонт двигателя
Причины капитального ремонта: падение компрессии ниже 25-27 бар (норма 35-38), расход масла от 1 литра на 1000 км, стук «пальцев» или коренных вкладышей. Формальный признак - давление в картере превысило атмосферное на 50-70 мм.вд.ст. (дымит сапун).
Капремонт включает полную разборку, мойку блока, гильзовку (гильзы мокрого типа выпрессовываются). Обязательно шлифовка коленвала под ремонтный размер вкладышей (+0.25, +0.5). Дефектовка головки блока: трещины между седлами клапанов - бич моторов, подвергавшихся перегреву. Замена таких ГБЦ обязательна, восстановлению не подлежат.
Стадии работ:
- Диагностика. Замеряется компрессия, эндоскопия цилиндров (наличие вертикальных рисок, прогаров поршней).
- Демонтаж. Двигатель извлекается из рамы. Для магистрального J6 необходимо отсоединить КПП, что занимает 5-6 часов.
- Расточка/Хонингование. Гильзы растачиваются под поршни ремонтного размера. Шероховатость (Rz) должна составлять 0.4-0.8 мкм, иначе маслосъем проигран.
- Сборка. Моменты затяжки коренных болтов строго с контролем угла поворота (Torque to Yield).
Ресурс после капремонта. Если использованы оригинальные комплекты поршневой (колокол, палец, кольца) и качественные вкладыши (например, King), с завода моторесурс восстанавливается на 80-90% (около 400-500 тыс. км). Ошибки: применение неоригинальных гильз - они «гуляют» в блоке, так как их центровка по медным кольцам нарушается.
Экономическая целесообразность. Стоимость капремонта (работа + запчасти) составляет 30-50% от цены контрактного мотора. Если поврежден блок или коленвал (трещина), целесообразнее покупать б/у контрактный двигатель из Китая с пробегом 100-150 тыс. км, чем варить старый блок.
Замена и ремонт сцепления
Хотя сцепление формально не двигатель, на J6 оно составляет единый силовой агрегат с мотором. Тип - сухое, диафрагменное, однодисковое, диаметром 430 мм (Sachs или произведенный по лицензии). Выжимной подшипник с автоматической регулировкой (SAC).
Замена требуется при пробуксовке (стрелка спидометра растет, а скорость нет) или неполном выключении (хруст при включении задней скорости). На J6 ресурс дисков сцепления при езде по трассе - 200-250 тыс. км. Проблема: частая поломка медного кольца «glide ring» - подшипника первичного вала. Его забивание ведет к вибрациям в приводе.
Специфика замены: необходимо вывешивать кабину на ограничителе хода или полностью демонтировать для извлечения коробки передач. Многие сервисы экономят и снимают агрегат через низ, но это требует подъемника грузоподъемностью от 2 тонн.
При замене сцепления обязательна расточка плоскости маховика (накат от фрикционных накладок). Ошмётки фрикциона, оставшиеся в картере маховика, забивают масляный картер, что ведет к масляному голоданию. Забивается маслозаборник - тихая смерть мотора.
Типичная неисправность: гидравлика сцепления. Главный цилиндр (ГЦС) FAW часто течет в месте соединения с бачком. При появлении мокрого пятна под педалью воздуха в системе - замена ГЦС обязана быть парной с рабочим цилиндром, иначе отработанная жидкость убьет новую манжету.
Текущий ремонт и тюнинг
Головка блока (ГБЦ). Признак необходимости ремонта - стрельба в глушитель (прогорели тарелки клапанов) или хлопки во впускной коллектор (проблемы с кулачком распредвала). Замена направляющих втулок клапанов обязательна каждые 500 тыс. км, даже если нет стуков. Изношенная втулка убивает седло клапана, и его уже не притереть.
Турбокомпрессор. Ремонт картриджа оправдан только если нет геометрической трещины корпуса «улитки». Подшипники (скольжения) и уплотнительные кольца меняются комплектом. После замены масляных уплотнений обязательна подача масла в турбину перед пуском (отключить впрыск и покрутить стартером).
Замена цепи/ремня ГРМ. Двигатели серии CA6DM2 имеют зубчатый ремень ГРМ. Замена ремня регламентирована 300 000 км или 5 лет. Обрыв гнет поршни всеми 24 клапанами. Процедура требует фиксации маховика специальным штифтом и совмещения меток на шестерне распредвала.
Практический совет: при замене форсунок на моторах Common Rail обязательно меняйте медные уплотнительные кольца под форсунки и используйте динамометрический ключ (момент затяжки 28-33 Нм). Перетяжка деформирует корпус форсунки, и она перестает держать давление.
Обкатка и ввод в эксплуатацию после ремонта
Новый или капитально отремонтированный двигатель требует обкатки. Обкаточный пробег составляет 2500 км.
Первые 200 км - строго без нагрузки (порожняя тяга). Мотор не должен нагружаться ниже 1200 об/мин и крутиться выше 1500 об/мин. Нагрузка разрешена до 70% от номинальной до пробега 1500 км. Далее до 2500 км - до 90% нагрузки. Запрещен длительный холостой ход (более 5 минут) гладит цилиндры (нарушается сетка хона).
Что делать после обкатки: замена масла и фильтра (горячим сливом, чтобы вымылась стружка). Обязательно протяжка креплений:
- Гайки стремянок рессор;
- Болты крепления подушек двигателя;
- Гайки колес;
- Хомуты впускного тракта (ослабление ведет к запылению цилиндров).
Замена масла в агрегатах трансмиссии. Межсервисный интервал для мостов и КПП FAW J6 - 60 000 км. Используйте масла класса GL-5 (для ведущих мостов) и GL-4 (для КПП). Заливка «трансмиссионки» низкого качества - основная причина выхода из строя дифференциалов повышенного трения.
