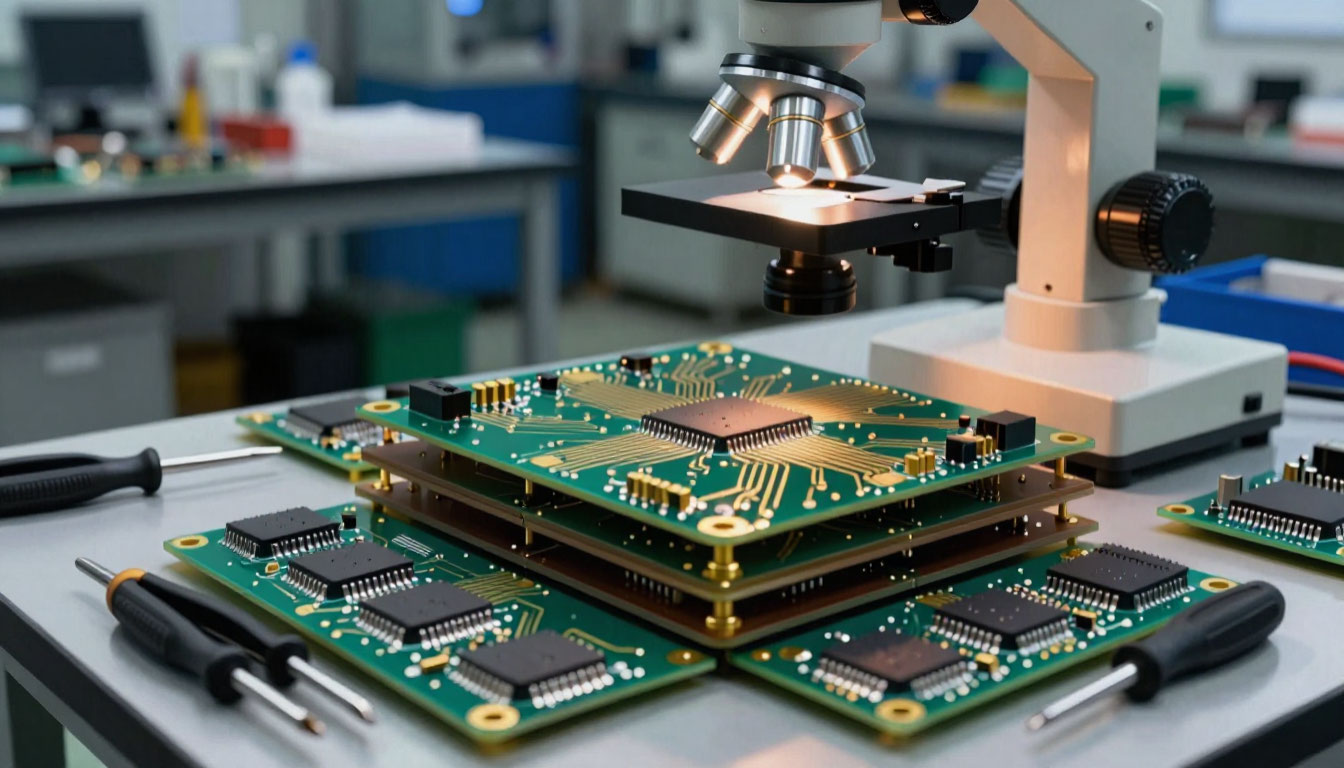

Технологические этапы производства печатных плат (PCB)

Я много лет работаю с электроникой и прекрасно помню своё удивление, когда впервые увидел, как создается печатная плата. Тонкие листы материала, химические реакции, лазеры - и в итоге получается сложнейшее устройство, управляющее современной техникой. Давайте пройдём этот путь вместе, от начала до конца.

Проектирование и подготовка данных

Всё стартует с момента, когда разработчик берет справочник, создает макет платы, передаёт на производство файлы своего проекта. Промышленность работает с двумя основными форматами - Gerber и ODB++. Первый считается классикой, второй предлагает более продвинутую структуру данных. К проекту прилагается спецификация для сборки, но сейчас речь именно о самой плате.

Производитель сразу запускает проверку DFM. Это критически важный этап, на котором выявляют потенциальные проблемы: слишком тонкие дорожки, неправильные зазоры, нестандартные отверстия. Система анализирует каждый слой. Если найдена ошибка, файлы возвращают заказчику либо исправляют по согласованию.

Дальше данные попадают в CAM-систему. Представьте себе интеллектуальный конвейер, который распознаёт топологию, данные сверловки, список цепей. CAM проверяет последовательность слоёв, запускает тысячи проверок правил проектирования. На выходе формируется полный набор рабочих файлов: данные для сверления (вспомогательные и основные отверстия), фотошаблоны для каждого слоя, файлы для паяльной маски, топология трассировки, макет маркировки.

Выбор и подготовка материала

Основа платы выбирается строго под технические требования заказчика. Стеклотекстолит FR-4 остаётся самым распространённым, но существуют десятки других материалов - высокочастотные Rogers, гибкие полиимиды, керамика. Каждая партия проходит входной контроль: проверяют общую толщину, толщину медной фольги, соответствие марке.

Панели режут на заготовки нужного размера. Здесь важен каждый миллиметр - плохая геометрия нарушит автоматическое выравнивание по оптическим меткам. Многие производители скругляют углы, снижая риск царапин при транспортировке внутри линии.

Создание внутренних слоёв

Фотолитография внутренних слоёв напоминает проявку фотоплёнки, только в промышленном масштабе. На разогретую медную поверхность наносят фоторезист - полимерный слой толщиной 7-11 микрометров. Для LDI используют сухую плёнку, для УФ-метода - жидкие чернила.

Лазерный прямой перенос изображения (LDI) стал стандартом для высокоточной электроники. Компьютер оцифровывает поверхность, а лазер прорисовывает схему прямо на фоторезисте. Там, куда попал луч, материал полимеризуется и твердеет. Неэкспонированные участки удаляют щелочным раствором. Обнажается медь, которую предстоит вытравить.

Точность этого этапа поражает - погрешность составляет ±15-30 микрометров. Для многослойных плат каждый внутренний слой обрабатывается отдельно.

Травление рисунка

Теперь нужно убрать лишнюю медь. Процесс идёт в горизонтальной конвейерной камере, где химический раствор под высоким давлением распыляется на поверхность. Чаще всего используют хлорид железа или персульфат аммония.

Качество травления зависит от трёх факторов. Скорость перемещения панели должна быть точно выверена - слишком быстро, и медь не удалится полностью, слишком медленно, начнётся подтравливание дорожек. Распыление настраивают так, чтобы реактив покрывал плату равномерно. Температуру раствора держат в пределах 20-30°C, время обработки - от нескольких минут до десятка минут.

После травления фоторезист больше не нужен. Его удаляют щелочным или органическим растворителем в системе высокого давления, затем тщательно промывают заготовку.

Контроль и подготовка к сборке

Протравленные внутренние слои отправляются на оптическую инспекцию. Система AOI сканирует поверхность несколькими камерами высокого разрешения, сравнивая изображение с эталонным файлом. Она видит мельчайшие дефекты: недотравленные перемычки, царапины, посторонние частицы.

Одновременно пробивают отверстия для совмещения слоёв. Используя оптические мишени на внутренних слоях, сверлильная установка создаёт базовые отверстия с микронной точностью.

Перед прессованием внутренние слои проходят оксидирование. Не пугайтесь названия - на самом деле это защитная операция. Химический процесс создаёт на меди шероховатый тёмный слой. Зачем? Во-первых, он защищает от коррозии. Во-вторых, улучшает сцепление с препрегом - связующим материалом между слоями. Без этой подготовки плата может расслоиться при пайке или в условиях вибрации.

Прессование в монолит + Сверление отверстий

Теперь начинается магия создания многослойной структуры. Представьте стопку из медной фольги, препрега и обработанных внутренних слоёв. Всё это собирают в пакет, фиксируют заклёпками, чтобы ничего не сдвинулось.

Пакет укладывают между стальными подложками и отправляют в горячий пресс. Давление достигает 18 килограмм на квадратный сантиметр, процесс длится до двух часов при контролируемой температуре. Препрег плавится и склеивает все слои. Затем заготовка переезжает в холодный пресс для стабилизации.

Первыми создают базовые контрольные отверстия. Рентгеновская установка находит реперные метки на внутренних слоях - современные станки учитывают усадку материала и смещение слоёв, оптимально сдвигая центры отверстий.

В базовые отверстия вставляют штифты, фиксирующие заготовку для сверления основных отверстий. Здесь работают цифровые станки с оборотами до 30000 в минуту, способные делать до 200 отверстий в минуту. Обычные свёрла справляются с диаметрами 150-200 микрометров. Лазерные установки пробивают переходные отверстия 50-150 микрометров.

Важный момент - удаление заусенцев. Высокая скорость сверления нагревает материал до 260-300°C, расплавленная смола размазывается по стенкам. Плату очищают механически и химически, удаляя все загрязнения.

Металлизация отверстий

Химическое осаждение меди превращает диэлектрическое отверстие в проводящее. Процесс начинается с тщательной очистки. Перманганатный раствор удаляет не только грязь, но и повреждённый при сверлении слой текстолита.

Дальше следует катализатор, инициирующий химическую реакцию. Медный слой толщиной 0,08-0,1 микрона осаждается на стенках отверстий и поверхности панели. Этого достаточно, чтобы сделать отверстия проводящими для следующего этапа - гальваники.

Внешние слои и гальваника

Фотолитография внешних слоёв повторяет процесс для внутренних, но с важными отличиями. Очистка зависит от толщины меди: меньше 5 микрометров - только химия, больше - механические щётки. Фоторезист наносят ламинированием плёнки.

LDI снова вступает в дело. Автоматика выравнивает плату по оптическим меткам, лазер прорисовывает схему за считанные секунды. Для небольших партий используют УФ-экспонирование с ручным выравниванием - дольше, но оборудование дешевле.

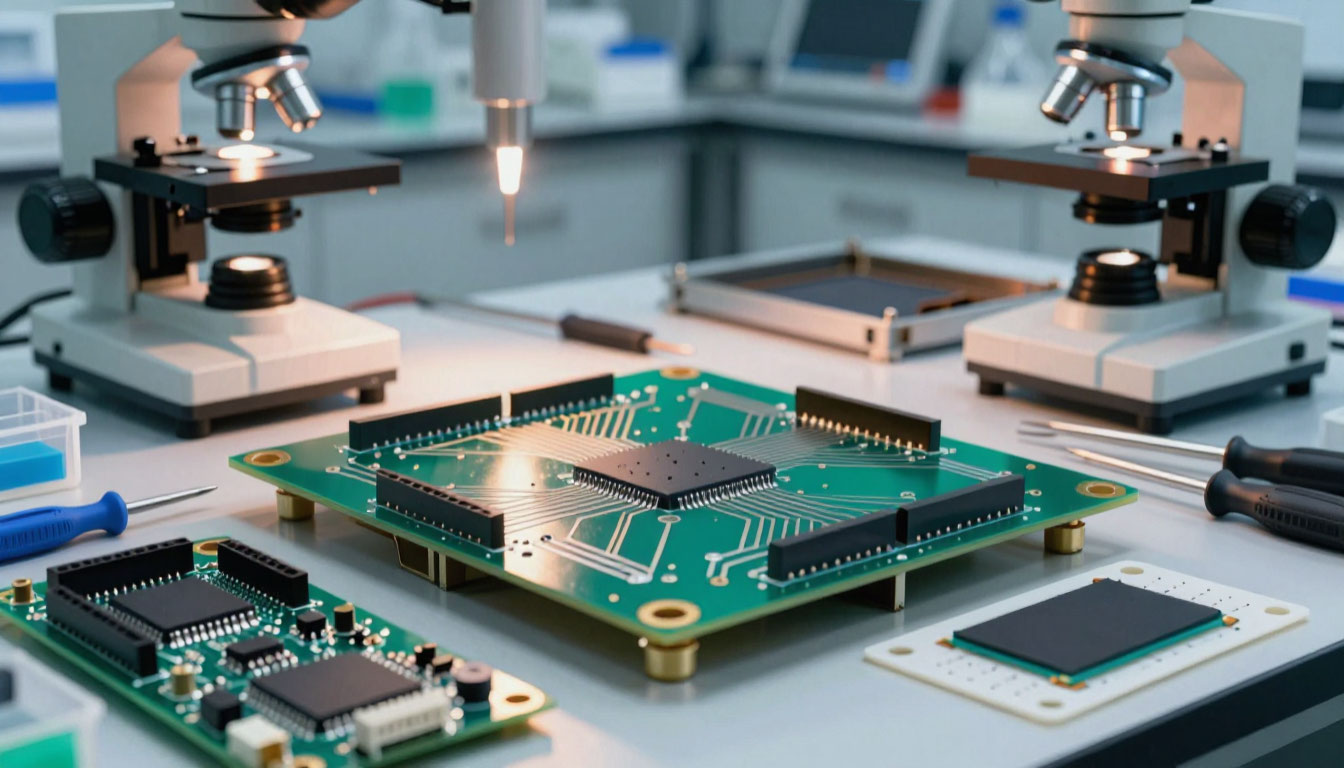

справочник

После проявки плата готова к электролитическому меднению. Заготовки загружают в кассеты (они станут катодами) и отправляют в гальваническую линию. Примерно час требуется, чтобы нарастить 20-25 микрометров меди. Внутри отверстий формируется слой 25 микрометров, что вместе с химической медью обеспечивает надёжную проводимость.

Следом идёт лужение - электролитическое олово толщиной до 5 микрометров покрывает всю медь, защищая её при последующем травлении.

Финишное травление

Теперь удаляют фоторезист, обнажая ненужную медь. Заготовка попадает в аммиачный травильный раствор. Здесь критически важна точность: недотрав оставит перемычки между дорожками, перетрав разрушит проводники. Оловянная защита сохраняет нужный рисунок.

После травления олово удаляют концентрированной азотной кислотой. Проявляется окончательный медный рисунок платы.

Паяльная маска

Паяльная маска решает три задачи. Изолирует проводники, предотвращая короткие замыкания. Защищает медь от коррозии. Визуально разделяет паяемые и непаяемые участки.

Современные LPI-маски - жидкие фотоэкспонируемые составы. Их наносят обливом, распылением или трафаретом в чистой зоне. После предварительной сушки (удаления растворителя) следует выравнивание. Оптический контроль совмещает маску с топологией, затем УФ-вспышка или лазер засвечивают нужные участки. Незатвердевший резист смывают.

Окончательная термообработка в шкафу или под ИК-лампами связывает маску с диэлектриком. Зелёный цвет остаётся классикой - он меньше утомляет глаза при контроле и слабо отражает свет. Но сегодня можно выбрать синий, белый (популярен для плат со светодиодами), красный или чёрный.

Финишное покрытие

Открытая медь окисляется за считанные часы. Финишное покрытие защищает её и обеспечивает паяемость. Выбор огромен, и каждый вариант имеет свои особенности.

  • OSP - органическое покрытие на водной основе. Экологично, дёшево, даёт ровный слой. Минус - малый срок хранения и низкая механическая прочность. Хорошо для больших партий с быстрым монтажом.
  • HASL - горячее лужение припоем с последующей обдувкой горячим воздухом. Недорого и надёжно, но покрытие получается неровным, что мешает монтажу мелких компонентов. Чувствительные к теплу платы такой метод не любят.
  • ENIG - иммерсионное золото по никелю. Сначала осаждают 5 микрометров никеля (он отвечает за адгезию), затем 0,05 микрометров золота. Отличная паяемость, ровная поверхность, долгий срок хранения. Дорого - неудивительно, что дорожки закрывают маской, оставляя открытыми только контактные площадки.
  • Immersion Tin - погружение в раствор олова. Считается лучшим защитником меди, даёт идеальную ровность. Дешевле золота. Есть риск образования "оловянных усов" - нитевидных кристаллов, способных замкнуть соседние цепи.

Маркировка и тестирование

На плату наносят легенду - обозначения компонентов, логотипы производителя, дату, серию, штрих-код для складского учёта. Трафаретная печать быстрее и выгоднее для больших партий, краска продавливается через сетку на раме. Струйная DLP-печать (прямое распыление чернил через головку) используется для прототипов и малых серий - не нужны трафареты, но процесс дольше.

Электрический контроль - финальная проверка перед отправкой. "Летающие зонды" перемещаются по плате, подавая сигналы и измеряя параметры. Метод хорош для единичных плат и малых партий, пусть и работает не быстро.

"Ложе гвоздей" - тестовый шаблон с контактами под каждую точку на плате. Все измерения проходят одновременно, что идеально для массового производства. Но создание такого шаблона требует часов ручной работы оператора, и для каждой новой платы он будет уникальным.

Профилирование и упаковка

Фрезерование придаёт плате окончательную форму. Станок с ЧПУ вырезает сложные контуры, делает вырезы, формирует большие отверстия - то, с чем не справляются свёрла.

V-образные насечки наносят дисковой фрезой с обеих сторон панели. По этим линиям плату легко будет разделить на отдельные заготовки - либо сразу после производства, либо уже после монтажа компонентов.

Готовые платы очищают от пыли, отмывают, сушат. Упаковка - вакуум с влагопоглощающими агентами. Сроки и условия хранения критически важны: нестойкие покрытия теряют паяемость за считанные недели при неправильном хранении.

Путь от проекта до готовой платы занимает от нескольких дней до нескольких недель. Каждый раз, держа в руках аккуратно упакованную плату, я вспоминаю этот сложный технологический танец - химию, оптику, механику, электрику. И понимаю, что современная электроника начинается именно здесь.
