Резервное питание гостиницы: выбор и установка генератора

Мини-гостиницы и отели малого формата бизнес, где репутация и доход напрямую зависят от качества предоставляемых услуг. Отключение электроэнергии, даже кратковременное, может обернуться чередой негативных последствий: от жалоб постояльцев на холод и отсутствие горячей воды до выхода из строя платежных терминалов, систем бронирования и холодильного оборудования.

Создание и монтаж надежной системы резервного электроснабжения монтаж генератора на основе генераторной установки становится не просто задачей, а вопросом выживания бизнеса.

Выбор типа электростанции? Газ, дизель или бензин?

Определение типа генератора ключевое решение, от которого зависят эксплуатационные расходы и удобство обслуживания. Для объектов гостиничного типа рассматриваются три основных варианта, каждый из которых имеет четкую область применения.

Бензиновые электростанции редко рассматриваются как основной источник резервного питания для гостиниц. Их ресурс работы, как правило, ограничен, стоимость топлива высока, а срок службы двигателя при интенсивной эксплуатации значительно уступает дизельным и газовым аналогам.
Бензиновые генераторы могут выступать лишь в качестве временного решения для обеспечения работы самых критичных систем на короткий период (до нескольких часов). Для обеспечения комфорта гостей на срок от нескольких часов до нескольких суток этот вариант не подходит.
Дизельные генераторные установки классическое решение для резервного электроснабжения коммерческих объектов. Они отличаются высокой надежностью, длительным ресурсом работы и способностью выдерживать значительные пусковые нагрузки. Дизельное топливо относительно безопасно в хранении. Дизельные электростанции для гостиниц могут быть открытого исполнения (для установки в специально подготовленных помещениях или контейнерах) или в шумозащитном кожухе, что критично для отелей, расположенных вблизи жилых зон или номерного фонда.

Серьезный недостаток необходимость организации регулярной дозаправки и хранения запаса топлива, особенно при длительных отключениях. На примере моделей мощностью 30 кВт и 600 кВт видно, что расход топлива при 75% нагрузки составляет 5.8 л/ч и 128.2 л/ч соответственно, что подчеркивает необходимость тщательного расчета затрат на эксплуатацию.

Газовые генераторы становятся все более популярным выбором для объектов, имеющих подключение к магистральному газопроводу или возможность установки газгольдера. Основное преимущество экономическая эффективность.

Расход природного газа для генератора мощностью 10 кВт составляет 4-5 м³/час, а пропан-бутана 6-7 л/час. Отсутствие необходимости постоянно контролировать уровень топлива и организовывать его доставку значительно упрощает эксплуатацию. Газовые двигатели работают более плавно и производят меньше шума. Минусом является более высокая стоимость оборудования и зависимость от стабильного давления в газопроводе.

Кроме того, монтаж газового генератора требует специальных разрешений и привлечения квалифицированных специалистов.

Выбор между дизелем и газом должен основываться на анализе доступности топлива, стоимости подключения к газовой сети, планируемой частоте и длительности работы генератора, а также начальном бюджете на оборудование и монтаж.

Расчет мощности: точность залог надежности

Ошибка в определении необходимой мощности генератора одна из самых дорогостоящих ошибок на этапе проектирования. Недостаточная мощность приведет к перегрузке установки, частым аварийным отключениям и сокращению ресурса двигателя.

Избыточная мощность к неоправданно высоким капитальным затратам и неэффективной работе генератора на малых нагрузках (недогрузка также вредна для дизельных двигателей). Рекомендуемый запас мощности составляет 20-30% от суммарной расчетной нагрузки.

Первоначально необходимо определить перечень потребителей, которые должны работать в аварийном режиме. Для мини-гостиницы в обязательный список входят: система отопления (циркуляционные насосы и, возможно, электрокотлы), насосы горячего и холодного водоснабжения, холодильное оборудование, система вентиляции, освещение мест общего пользования, система безопасности и пожаротушения, серверное оборудование и компьютерная сеть, а также ограниченное количество розеток в номерах для зарядки устройств.

Не следует подключать к генератору энергоемкое оборудование, не являющееся жизненно важным, например, системы кондиционирования большой мощности или сауны.

Расчет мощности каждого потребителя производится с учетом пусковых токов. У электродвигателей (насосы, компрессоры) пусковой ток может в 3-5 раз превышать номинальный. Суммарная мощность рассчитывается с применением коэффициентов спроса и одновременности.

Коэффициент спроса учитывает, что не все потребители работают на полной мощности одновременно. Коэффициент одновременности определяет, какая доля оборудования может быть включена в один момент. Например, маловероятно, что все кондиционеры и насосы включатся одновременно. Профессиональный расчет этих коэффициентов задача для специалиста-электрика.

На основе этих данных составляется техническое задание на проектирование системы резервного электроснабжения.

Автоматический ввод резерва. Интеллект системы

Сердце системы резервного электроснабжения это устройство автоматического ввода резерва (АВР). Задача АВР автоматически переключать питание объекта между основной сетью и генератором без участия человека. АВР контролирует качество электроэнергии на основном вводе.

При пропадании напряжения или его выходе за установленные пределы (например, ниже 80% от номинала) устройство подает сигнал на запуск генератора, дожидается выхода его параметров на рабочий режим и переключает нагрузку на резервный источник. После восстановления стабильного питания от внешней сети АВР осуществляет обратное переключение и дает генератору команду на остановку с задержкой для охлаждения.
Принципиальная схема подключения выглядит следующим образом: ввод от внешней сети и вывод от генератора подключаются к АВР. Выход АВР идет на главный распределительный щит гостиницы. Таким образом, все питание здания проходит через АВР, который выбирает активный источник. Промышленные шкафы АВР могут быть выполнены в корпусах с различными степенями защиты IP.
Для установки в сухих технических помещениях подходит степень IP31, а для более влажных или пыльных условий IP54 или IP65. Шкафы АВР комплектуются автоматическими выключателями, контакторами или моторными переключателями, а также контроллерами, управляющими логикой переключения и взаимодействием с генератором.

Блок АВР должен быть размещен в легкодоступном для обслуживания месте рядом с главным распределительным щитом. Важно обеспечить защиту шкафа от пыли, влаги и резких перепадов температуры. Длина силовых кабелей между АВР, генератором и щитом должна быть минимальной для снижения потерь и падения напряжения.

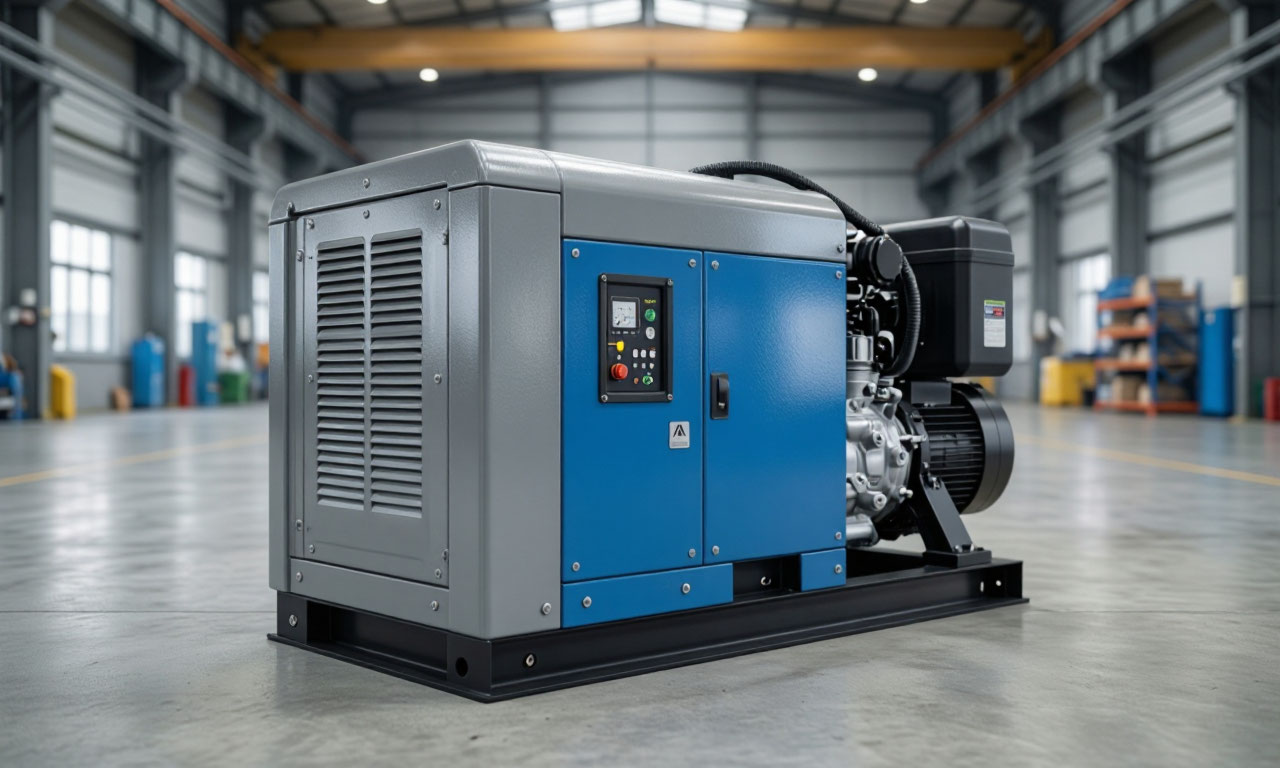

Монтаж генератора! От площадки до выхлопной трубы

Установка генератора это комплекс инженерных работ, требующих соблюдения строительных, электрических и пожарных норм. Успешный монтаж включает подготовку места установки, заливку фундамента, подключение топливной системы и выхлопа.

Выбор места установки и требования к площадке

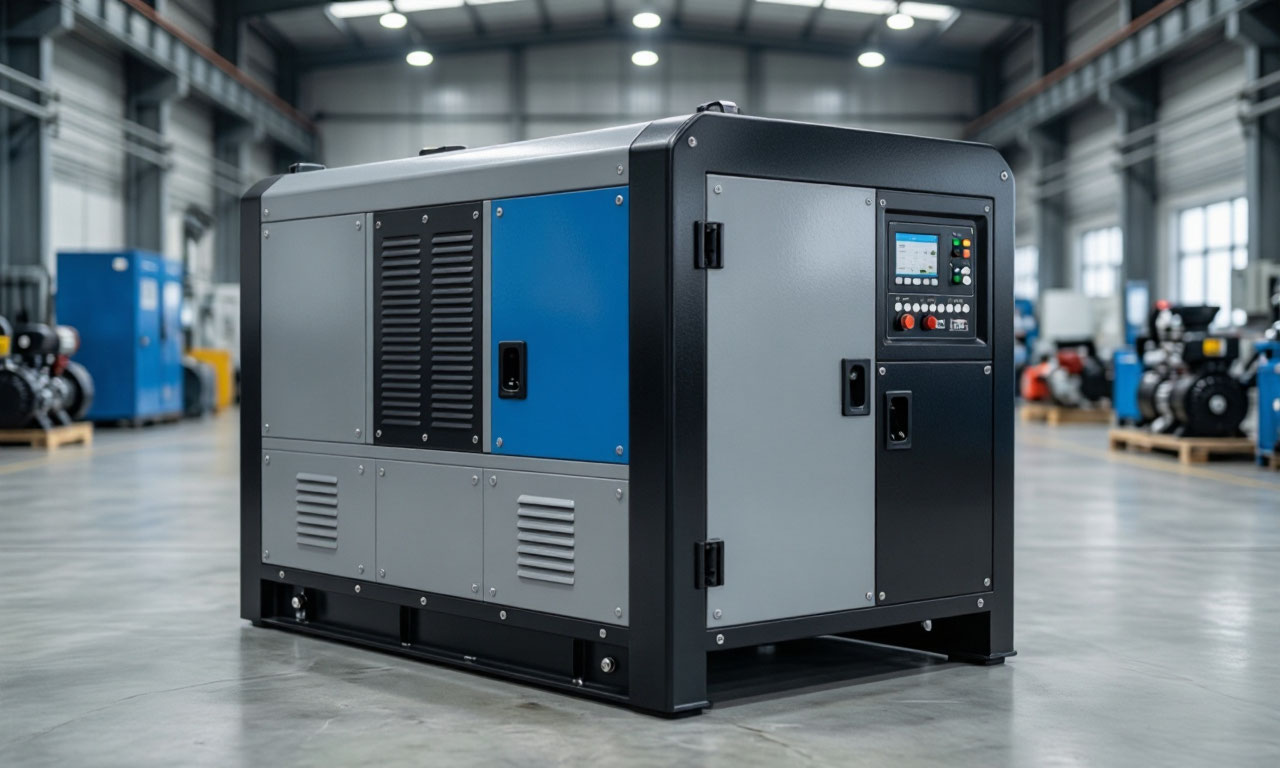

Генераторная установка может быть размещена в отдельном помещении, в контейнере на улице или на открытой площадке под навесом. Выбор зависит от климатических условий, доступного пространства и уровня шума. Для мини-гостиниц с ограниченной территорией часто используются генераторы в шумозащитном кожухе. Существуют и контейнерные решения, которые позволяют быстро установить электростанцию на подготовленное основание.

Площадка под генератор должна быть ровной, прочной и располагаться на безопасном расстоянии от зданий. Обязательно требуется бетонное основание, способное выдержать вес оборудования. Для дизельного генератора мощностью 500 кВт вес может составлять почти 4.5 тонны, поэтому к фундаменту предъявляются высокие требования. При установке необходимо обеспечить свободный доступ для обслуживания и ремонта, а также соблюсти необходимые противопожарные разрывы до строений.

Подключение к топливной системе

Способ подключения к топливу различается для дизельных и газовых генераторов. Для дизельных установок организуется расходный топливный бак, который может быть встроенным (внутри кожуха) или внешним. Внешний бак большего объема позволяет увеличить время автономной работы без дозаправки. Для примера, дизельный генератор 30 кВт с баком на 110 литров способен работать на 75% нагрузки почти 19 часов. Для генераторов мощностью 500 и 600 кВт объем топливных баков составляет 920 и 1150 литров соответственно, а время автономной работы около 9 часов.

Топливная система включает трубопроводы, фильтры, насосы подкачки и системы контроля уровня. Проектирование топливного хозяйства требует соблюдения строгих норм пожарной безопасности.

Газовые генераторы подключаются к газопроводу через регулятор давления, который снижает давление газа до рабочего. Подключение к магистральному газу это газоопасные работы, которые могут выполняться только специализированными организациями, имеющими допуск СРО. Для установок, работающих на сжиженном газе, требуется грамотный расчет испаряющей способности газгольдера в зимний период.

Система отвода выхлопных газов и вентиляция

Правильно организованная система отвода выхлопных газов это не только соблюдение экологических норм, но и безопасность гостей и персонала. Выхлопная труба должна выводиться на высоту, исключающую попадание газов в окна и системы вентиляции здания. Использование глушителей обязательно для снижения уровня шума, особенно если генератор расположен близко к номерам.

Вентиляция помещения или кожуха генератора должна обеспечивать приток свежего воздуха для сгорания топлива и охлаждения двигателя. Недостаток воздуха для охлаждения ведет к перегреву и аварийной остановке. Необходимо рассчитать воздухообмен таким образом, чтобы отводить все выделяемое генератором тепло. Для этого используются принудительные вентиляционные системы с вентиляторами.

Электрическая часть и системы заземления

Подключение генератора к электрической сети объекта ответственный этап, требующий точного расчета и исполнения. Сечение кабелей от генератора до АВР и от АВР до распределительного щита должно быть достаточным для передачи полной мощности без перегрева и значительного падения напряжения. При выборе сечения необходимо учитывать пусковые токи, длину линии и способ прокладки кабеля.

Обязательным требованием является наличие надежного заземления как для самого генератора, так и для шкафа АВР и всего подключенного оборудования. Заземление защищает персонал от поражения электрическим током и обеспечивает корректную работу систем защиты.
Важно убедиться, что система заземления объекта соответствует требованиям ПУЭ. В системе, где есть два источника питания (сеть и генератор), особое внимание уделяется защите от обратной подачи напряжения.
Это критическое условие безопасности. Если генератор будет включен в сеть в момент, когда на ней ведутся ремонтные работы, это может привести к поражению электрическим током ремонтных бригад. АВР исключает такую возможность за счет механической или электрической блокировки, не позволяющей одновременно замкнуть контакты сети и генератора.

Пусконаладка и ввод в эксплуатацию

Завершающий этап пусконаладочные работы. Это серия тестов, которая подтверждает, что система работает корректно и безопасно. Первый запуск генератора производится без нагрузки для проверки всех систем двигателя: давления масла, температуры охлаждающей жидкости, уровня вибрации и отсутствия утечек.

После проверки работы генератора в ручном режиме, тестируется система АВР. Проводится имитация отключения внешней сети, чтобы убедиться, что АВР корректно инициирует автозапуск генератора, переключает нагрузку, а после восстановления сети производит обратное переключение. Замеряются временные интервалы переключения, которые должны укладываться в паспортные значения. Для некоторых систем, например, для оборудования противопожарной защиты, требования к времени отклика могут быть жесткими.

В ходе пусконаладки настраиваются параметры автоматики: уставки по напряжению, частоте, задержки запуска и останова. Важно проверить работу всех защит: от перегрузки, короткого замыкания, перегрева и падения давления масла. После успешного завершения тестов составляется акт ввода в эксплуатацию. Рекомендуется провести обкатку установки в течение некоторого времени (до месяца) в автоматическом режиме с фиксацией всех случаев срабатывания, чтобы убедиться в отсутствии ложных тревог и сбоев. После успешной обкатки система считается полностью готовой к эксплуатации.
