Металлические каркасы зданий составляют основу современного промышленного и гражданского строительства. Технология возведения объектов на основе стального каркаса обеспечивает высокую скорость строительства, надежность и долговечность конструкций.
Монтаж металлоконструкций Новосибирск будь то или другой город, это, собственно не важно, представляет собой сложный многоэтапный комплекс работ, требующий высокой квалификации исполнителей, точного планирования и строгого соблюдения технологических регламентов.
Металлоконструкции позволяют реализовывать сложные архитектурные решения, создавать большепролетные пространства и обеспечивать гибкость планировочных решений.
В последние годы наблюдается активное внедрение стальных каркасов в жилищное строительство, чему способствует появление новых нормативных документов, регламентирующих проектирование многоэтажных зданий из металлоконструкций.
Проектирование и подготовка к монтажу металлоконструкций
Качественный монтаж металлоконструкций начинается задолго до доставки элементов на строительную площадку. Основой успешной реализации проекта служит тщательная подготовка, включающая изучение проектной и монтажной документации, планирование логистики и организацию рабочего пространства.
Специализированные организации, выполняющие монтаж, должны заблаговременно ознакомиться с чертежами и техническими условиями, что позволяет избежать вынужденных остановок в процессе работы и минимизировать риски ошибок при интерпретации технических требований.
Важнейший этап подготовительного периода проверка наличия и комплектация всех необходимых материалов и элементов. Производственные, строительные и сборные металлоконструкции поступают на объект в определенной номенклатуре, и их правильное складирование напрямую влияет на скорость и качество монтажа.
Материалы сортируют и комплектуют пооперационно, в соответствии с этапами монтажа или участками применения. Особого внимания заслуживает организация хранения: площадка должна иметь твердое покрытие, эффективную систему водоотвода и достаточную площадь для размещения всех элементов.
Для изоляционных материалов и крепежных изделий предусматривают навесы, защищающие от воздействия влаги. Метизы, болты и гайки хранят по классам прочности и диаметрам, что облегчает их поиск в процессе работы и исключает путаницу.
Геодезическая разбивка местоположения металлоконструкций выполняется до начала основных монтажных работ. С помощью теодолитов и нивелиров специалисты наносят разбивочные оси на фундаменты, определяют отметки опорных поверхностей и контролируют правильность установки элементов в процессе монтажа. Качество геодезических работ напрямую влияет на точность сборки всего каркаса отклонения, допущенные на начальном этапе, могут привести к серьезным проблемам при стыковке последующих элементов.
Перед подъемом металлические конструкции очищают от грязи, ржавчины, наледи, а при необходимости грунтуют и окрашивают. Проверяют соответствие геометрических размеров чертежам, удаляют заусенцы на кромках деталей, выправляют неровности и вмятины, которые могли возникнуть при транспортировке. Стыкуемые поверхности подготавливают особенно тщательно их очищают от масла, пыли и других загрязнений, которые могут снизить качество сварных или болтовых соединений.
Технология монтажа основных элементов каркаса
Монтаж металлического каркаса начинается с установки колонн вертикальных несущих элементов, воспринимающих вертикальную нагрузку от вышележащих конструкций. Колонны монтируют на подготовленные фундаменты с анкерными болтами. Процесс установки требует особой точности: колонну наводят на анкерные болты, совмещая риски на опорной плите с разбивочными осями фундамента, после чего производят временное крепление.
Для облегчения наводки и предохранения резьбы анкерных болтов от повреждений на них надевают стальные предохранительные колпачки.
Первыми монтируют пару колонн, между которыми расположены вертикальные связи это обеспечивает устойчивость смонтированного участка каркаса. После установки колонн производят их выверку по вертикали с помощью теодолитов, затем окончательно закрепляют гайками на анкерных болтах с последующей контровкой.

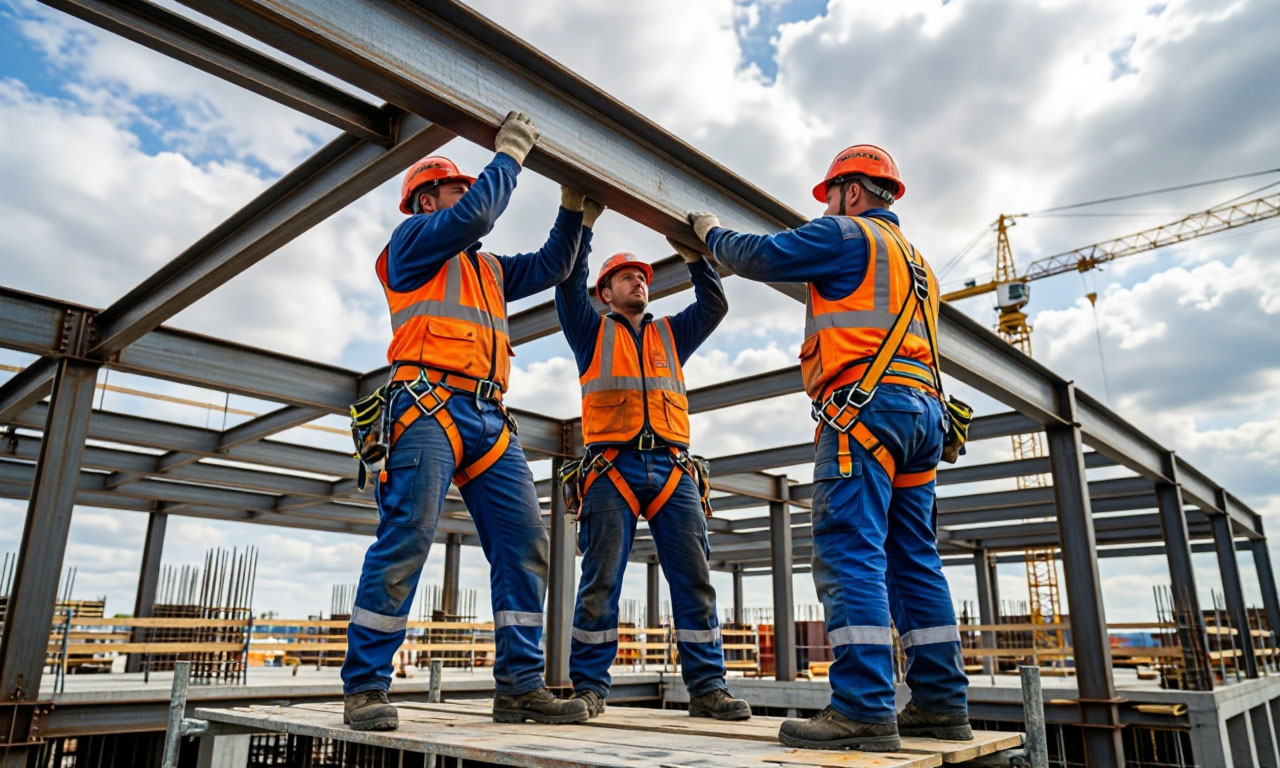

Стропы снимают с колонны только после ее постоянного закрепления, что является обязательным требованием безопасности. Последующие колонны монтируют с быстрым закреплением к уже установленным элементам через подкрановые балки, вертикальные связи или распорки колонна должна быть оперативно закреплена, чтобы не простаивал монтажный кран.
Балки двутавровые и другие горизонтальные элементы устанавливают после завершения монтажа колонн соответствующего яруса. Строповку балок осуществляют с использованием траверс, оснащенных захватами, за верхний пояс элемента. Перед подъемом к балкам закрепляют временные расчалки, а на места установки монтируют переставные вышки или монтажные лестницы-площадки.
При подъеме балку удерживают и направляют парными оттяжками, предотвращая раскачивание и обеспечивая точную наводку на опорные узлы. Сначала балку приподнимают на 0,5 м выше уровня опорного кондуктора, затем по мере разворота крана разворачивают и саму балку, размещая ее параллельно месту установки. Отклонение отметок опорных узлов балок от проектных не должно превышать 10 мм, а отклонение расстояний между осями балок по верхнему поясу допускается не более 15 мм.
Фермы и ригели относятся к наиболее ответственным элементам каркаса, формирующим покрытие здания и перекрывающим большие пролеты. Монтаж металлических ферм выполняется, как правило, укрупненными блоками. Укрупнительную сборку производят на специальной площадке, расположенной рядом с монтируемым объектом в зоне действия монтажного крана.
Масса укрупненных блоков не должна превышать грузоподъемность крана при требуемом вылете стрелы. Перед подъемом ферму оснащают предохранительным канатом и оттяжками, проверяют геометрические размеры и качество подготовки стыкуемых поверхностей.
Строповку ферм выполняют с использованием балансирных траверс, обеспечивающих равномерное распределение нагрузки и сохранение геометрии элемента при подъеме. По команде звеньевого машинист крана подает ферму к месту монтажа, останавливая ее на высоте 20–30 см от опорной поверхности. Монтажники, находящиеся на площадках, прикрепленных к колоннам, принимают ферму, ориентируя ее по осевым рискам, и устанавливают в проектное положение.
Первые две установленные фермы раскрепляют с помощью расчалок из стального каната, создавая жесткую пространственную конструкцию, к которой затем крепят прогоны и горизонтальные связи.
Соединения металлоконструкций! Сварка и болтовые соединения
Качество соединений металлоконструкций определяет несущую способность и надежность всего каркаса. В современном строительстве применяют два основных типа соединений: сварные и болтовые, каждый из которых имеет свою область применения и технологические особенности.
Сварка металлоконструкций остается наиболее распространенным способом создания неразъемных соединений, особенно при укрупнительной сборке элементов и в узлах, воспринимающих значительные нагрузки. Монтажную сварку выполняют ручным электродуговым способом с применением сварочных выпрямителей. Кромки свариваемых элементов в местах расположения швов и прилегающие поверхности шириной не менее 20 мм тщательно зачищают, удаляя ржавчину, краску, грязь и влагу.
С помощью специальных шаблонов и линеек контролируют величину и равномерность зазора, превышение кромок. Относительное смещение кромок перед сваркой не должно превышать допустимых значений в зависимости от толщины элементов.
В монтажных сварных соединениях, не воспринимающих монтажные нагрузки, длина прихваток должна составлять не менее 10% длины проектных монтажных швов, но не менее 50 мм. Сварку конструкций в проектном положении производят после проверки правильности сборки и выверки всех элементов. Результаты операционного контроля качества сварных соединений регистрируют в журнале работ, при этом особое внимание уделяют швам в местах их пересечения и участкам с признаками возможных дефектов.
Сварные соединения, не удовлетворяющие требованиям, подлежат исправлению по разработанной технологии и повторному контролю.
Болтовое соединение широко применяют для монтажных стыков, особенно в случаях, когда требуется демонтаж конструкций или когда сварка затруднена по условиям производства работ. При сборке монтажных соединений на болтах отверстия в деталях должны быть совмещены, а детали зафиксированы от смещения сборочными пробками (не менее двух). В собранном пакете болты заданного диаметра должны проходить в 100% отверстий. Допускается прочистка 20% отверстий сверлом диаметром, равным проектному.
В соединениях с работой болтов на срез допускается несовпадение отверстий в смежных деталях до 1,0 мм в 50% отверстий и до 1,5 мм в 10% отверстий.
К качеству болтов и гаек предъявляют строгие требования: запрещается применение крепежа без клейма предприятия-изготовителя и маркировки класса прочности. Под гайки устанавливают не более двух круглых шайб, допускается установка одной такой же шайбы под головку болта. Резьба болтов не должна входить в глубь отверстий более чем на половину толщины крайнего элемента пакета со стороны гайки.
Гайки закручивают до отказа, начиная от середины соединения к его краям, после чего закрепляют постановкой контраек или пружинных шайб.
Контроль качества болтовых соединений включает проверку плотности затяжки щупом толщиной 0,3 мм он не должен проходить между собранными деталями на глубину более 20 мм в зоне, ограниченной шайбой. Дополнительно качество затяжки проверяют остукиванием болтов молотком массой 0,4 кг болты не должны смещаться.
Сборные конструкции из металлического профиля и нестандартные металлоизделия
Современное строительство активно использует сборные конструкции из металлического профиля, которые поставляются на объект в виде готовых элементов заводской готовности. Это могут быть как типовые изделия прогоны, связи, фасонные элементы, так и нестандартные металлоизделия на заказ для различных отраслей.
Фасонный элемент представляет собой деталь сложной геометрической формы, изготовленную методом гибки, штамповки или сварки. К таким элементам относятся косынки, накладки, опорные столики, консоли и другие детали, обеспечивающие соединение основных несущих элементов каркаса. Фасонные элементы изготавливают как серийно, так и по индивидуальным заказам, в зависимости от конструктивных решений конкретного объекта.
Применение фасонных элементов позволяет упростить монтажные узлы, снизить трудоемкость сварных работ и повысить надежность соединений.
Нестандартные металлоизделия на заказ особенно востребованы при строительстве объектов с уникальными архитектурными решениями или специфическими эксплуатационными требованиями. Заводы металлоконструкций предлагают изготовление элементов любой сложности от криволинейных балок и колонн до пространственных ферм и несущих конструкций специального назначения. Возможность организации контрольной сборки на предприятии-изготовителе позволяет проверить соответствие всех элементов проектным размерам и обеспечить быстрый монтаж на строительной площадке.
Производство нестандартных металлоизделий осуществляется с применением современного оборудования лазерных и плазменных раскройных комплексов, роботизированных сварочных линий, гибочных станков с ЧПУ. Это обеспечивает высокую точность геометрических размеров и стабильное качество продукции. Каждый заказ сопровождается разработкой деталировочных чертежей и технологических карт, регламентирующих последовательность изготовления и контрольные операции.
Специфика монтажа эстакад и кранового оборудования
Эстакады представляют собой протяженные сооружения эстакадного типа, предназначенные для размещения технологического оборудования, транспортных коммуникаций или инженерных сетей. Монтаж эстакад имеет ряд особенностей, связанных с их значительной длиной и необходимостью обеспечения точной геометрии на всем протяжении сооружения.
При возведении эстакад применяют те же основные элементы, что и при строительстве зданий: колонны, балки, фермы и ригели. Однако специфика заключается в необходимости обеспечения продольной устойчивости и компенсации температурных деформаций. Эстакады монтируют захватками последовательно, с установкой временных связей и распорок для обеспечения устойчивости смонтированных участков. Особое внимание уделяют анкерным устройствам и опорным частям, обеспечивающим передачу нагрузок на фундаменты.
Крановое оборудование является неотъемлемой частью многих промышленных объектов, и его монтаж тесно связан с устройством металлического каркаса. Подкрановые балки, устанавливаемые на консоли колонн, воспринимают нагрузки от мостовых или козловых кранов и передают их на каркас здания.
Точность установки подкрановых путей имеет критическое значение для безопасной эксплуатации кранового оборудования отклонения по высоте и в плане не должны превышать допустимых значений, регламентированных нормативными документами.
Монтаж подкрановых балок выполняют после установки и выверки колонн, с использованием геодезического контроля на каждом этапе. Строповку балок осуществляют с применением траверс, обеспечивающих сохранение геометрии элемента. После установки балок производят их выверку по высоте и в плане, затем выполняют сварные или болтовые соединения с колоннами и между собой.
По завершении монтажа подкрановых конструкций выполняют геодезическую съемку и составляют исполнительную схему с указанием фактических отметок и отклонений.
Такелажные работы и использование кранового оборудования
Такелажные работы составляют значительную часть трудозатрат при монтаже металлоконструкций. К ним относятся строповка, подъем, перемещение и установка элементов каркаса в проектное положение. Правильная организация такелажных работ обеспечивает безопасность монтажа и сохранность конструкций.
Строповку элементов выполняют с использованием инвентарных строп и траверс, соответствующих массе и конфигурации поднимаемых конструкций. Для строповки ферм и длинномерных элементов применяют балансирные траверсы, обеспечивающие равномерное распределение нагрузки и предотвращающие деформации. Грузозахватные приспособления должны иметь маркировку с указанием грузоподъемности и даты испытаний.
- Крановое оборудование выбирают исходя из массы монтируемых элементов, требуемой высоты подъема и вылета стрелы.
- Автомобильные и гусеничные краны, наиболее часто применяемые при монтаже металлоконструкций, должны быть оснащены устройствами безопасности, ограничителями грузоподъемности и указателями угла наклона. Границы опасных зон работы крана определяют как периметр захватки плюс 7,0 м, эти зоны ограждают и обозначают предупреждающими знаками.
- Подъем элементов производят с соблюдением требований безопасности: перед началом подъема проверяют правильность строповки, целостность грузозахватных приспособлений и исправность крана.
- Во время подъема конструкцию удерживают от раскачивания и разворотов с помощью пеньковых или стальных оттяжек.
- На высоте около 0,6 м над местами опирания элемент принимают монтажники, наводят по осевым рискам и устанавливают в проектное положение. Расстроповку производят только после надежного закрепления элемента.
Антикоррозийная обработка и защита металлоконструкций
Антикоррозийная обработка является обязательным этапом обеспечения долговечности металлического каркаса. Стальные конструкции подвержены коррозионному разрушению под воздействием атмосферной влаги, агрессивных сред и перепадов температур, поэтому защита от коррозии должна быть предусмотрена на всех этапах от изготовления до эксплуатации.
Защита металлоконструкций от коррозии включает несколько этапов. Первичная защита выполняется в заводских условиях и включает очистку поверхности от окалины и ржавчины, грунтовку и нанесение лакокрасочных покрытий. В процессе транспортировки и монтажа защитные покрытия могут повреждаться, поэтому перед установкой конструкции очищают от грязи и ржавчины, а при необходимости восстанавливают грунтовку и окраску.
На строительной площадке антикоррозийные работы выполняют после завершения монтажа и сварных работ. Поверхности очищают от сварочного шлака, брызг металла и следов окалины. Для удаления ржавчины применяют механические (пескоструйная обработка, шлифовка) или химические методы. Современные составы-модификаторы ржавчины позволяют проводить обработку при отрицательных температурах, что особенно актуально для строительства в северных регионах.
Особое внимание уделяют защите сварных швов и болтовых соединений, которые являются наиболее уязвимыми для коррозии участками. Сварные швы после зачистки грунтуют и окрашивают вместе со всей конструкцией, уделяя внимание тщательному заполнению всех неровностей и пор. Болтовые соединения защищают от коррозии с помощью цинковых или кадмиевых покрытий, а также использованием специальных смазок при затяжке.
Контур заземления и безопасность металлокаркаса
Металлический каркас здания является естественным проводником электрического тока, что требует организации надежного контура заземления для обеспечения электробезопасности. Контур заземления представляет собой систему заземляющих проводников, соединяющих металлоконструкции с землей через заземляющие устройства.
Устройство контура заземления начинается на этапе подготовки фундаментов. В бетонное основание закладывают заземляющие элементы стальные полосы или стержни, которые затем соединяют с металлическими колоннами. В качестве естественных заземлителей используют металлические конструкции здания, имеющие надежное соединение с фундаментом и грунтом.
Все металлические элементы каркаса колонны, балки, фермы, связи должны быть электрически соединены между собой для создания непрерывной цепи заземления. Это достигается за счет сварных и болтовых соединений, обеспечивающих электрический контакт. В узлах соединений, где возможно нарушение контакта из-за антикоррозийных покрытий, предусматривают специальные перемычки или зачистку поверхностей.
Контур заземления должен иметь сопротивление, не превышающее нормативных значений, которое контролируется после завершения монтажа. Приемка контура заземления оформляется актом с указанием результатов измерений и соответствия проекту. Надежное заземление металлокаркаса защищает людей и оборудование от поражения электрическим током, а также предотвращает накопление статического электричества на конструкциях здания.
Контроль качества и приемка работ
Контроль качества монтажа металлоконструкций осуществляется на всех этапах производства работ от входного контроля материалов до приемки смонтированных конструкций. Система контроля включает входной, операционный и приемочный контроль.
Входной контроль предусматривает проверку соответствия поставляемых металлоконструкций проектной документации, сертификатам качества и техническим условиям. Проверяют геометрические размеры элементов, качество заводских сварных швов, наличие антикоррозийных покрытий и маркировки. При выявлении несоответствий составляют акт и принимают меры по устранению дефектов.
Операционный контроль выполняется в процессе монтажа и включает проверку правильности установки элементов, качества сварных и болтовых соединений, соответствия геометрических параметров проектным значениям. Геодезический контроль осуществляют с использованием теодолитов, нивелиров и рулеток. Отклонения отметок, расстояний между осями и вертикальности не должны превышать допустимых значений, установленных нормативными документами.
Приемочный контроль проводят после завершения монтажа всех конструкций. Проверяют качество сварных соединений неразрушающими методами, контролируют затяжку болтов, оценивают состояние антикоррозийных покрытий. По результатам приемки составляют акт освидетельствования ответственных конструкций и исполнительную документацию схемы расположения конструкций, журналы сварочных работ и затяжки болтов, акты на скрытые работы.
Геометрические размеры конструкций и правильность их установки проверяют с применением геодезических инструментов на каждом этапе монтажа. Результаты контроля фиксируют в журналах работ и исполнительных схемах. Отклонения отметок опорных узлов балок от проектных не должны превышать 10 мм, а отклонения расстояний между осями балок по верхнему поясу 15 мм. Сварные соединения, не удовлетворяющие требованиям к качеству, исправляют по разработанной технологии и повторно контролируют.
Монтаж металлоконструкций представляет собой сложный технологический процесс, требующий высокой квалификации персонала, точного соблюдения проектных решений и нормативных требований. От качества монтажа зависит не только скорость возведения объекта, но и его надежность, долговечность и безопасность эксплуатации.
Современные технологии изготовления и монтажа металлоконструкций, включая применение укрупненных блоков, высокопрочных болтов и эффективных антикоррозийных покрытий, позволяют создавать здания и сооружения любой сложности в сжатые сроки и при любых климатических условиях.
Развитие нормативной базы, появление новых сводов правил и стандартов проектирования создает условия для расширения применения металлических каркасов в различных областях строительства. Отрасль располагает достаточными производственными мощностями и квалифицированными кадрами для обеспечения растущего спроса на металлоконструкции, а накопленный опыт и внедрение инновационных технологий позволяют решать самые сложные задачи при возведении промышленных, коммерческих и жилых объектов.
