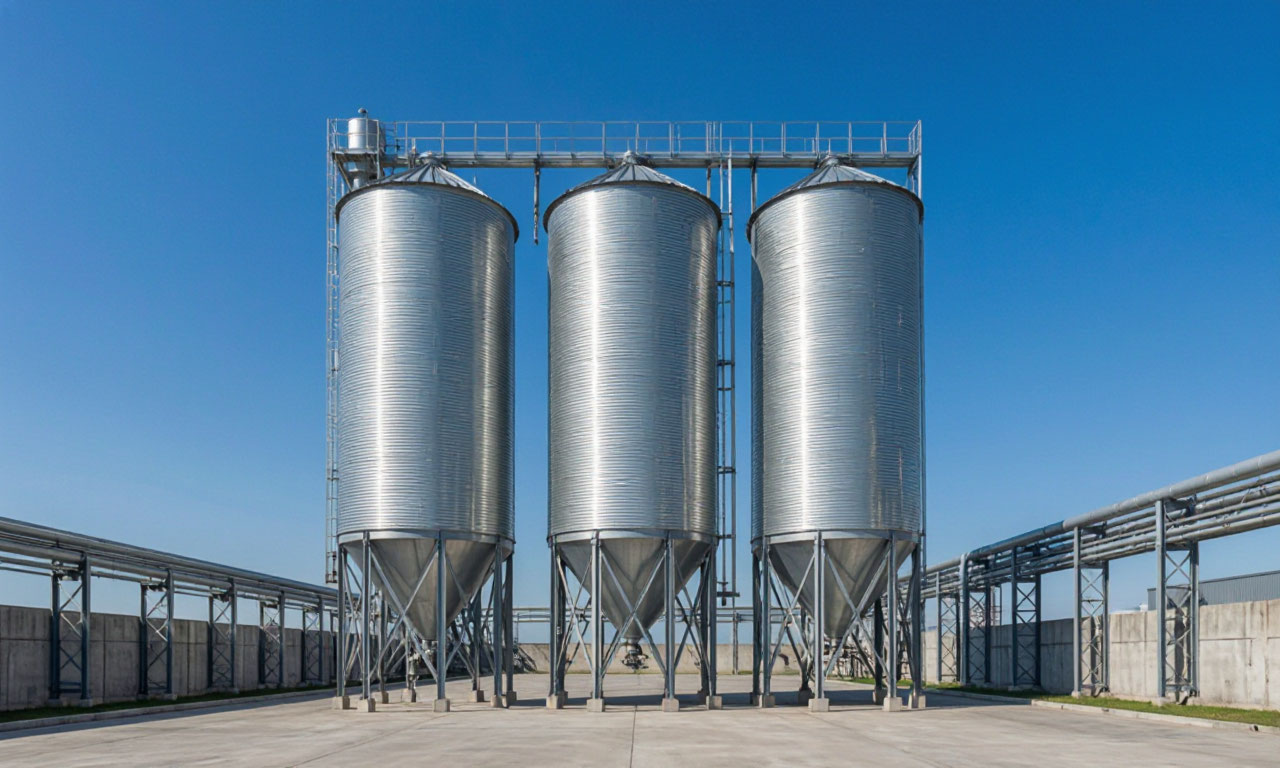

Силосы для сыпучих материалов: общее устройство и применение

Промышленное хранение сыпучих материалов цемента, зерна, комбикормов, полимерных гранул или минеральных удобрений требует принципиально иного подхода, чем складирование штучных грузов. На смену складским помещениям с напольным размещением пришли силосы.

Силосы для сыпучих материалов, как отмечает сайт https://nsk.rustehmash.com/production/silosy-dlya-cementa/, минимизирует потери производства и помогает оптимизировать технологические процессы.  Это не просто металлические или железобетонные башни, а сложные инженерные сооружения, где каждый узел подчинен задаче сохранить продукт и обеспечить его ритмичную выдачу.

Правильно спроектированный силос это самодостаточную логистическую единицу, способную принимать, хранить и отгружать десятки и сотни тонн материала в автоматическом режиме.

  • Силосы классифицируют по множеству признаков: по форме корпуса (вертикальные и горизонтальные), по материалу изготовления (сталь, железобетон, полимеры), по типу днища (плоское и коническое). Вертикальные стальные силосы получили наибольшее распространение благодаря высокой степени заводской готовности, возможности наращивания объема и относительно простому монтажу.
  • Такие хранилища органично вписываются в технологические цепочки бетонных узлов, элеваторных комплексов и производств строительных смесей. Конструктивно вертикальный силос это цилиндрический резервуар с плоской или конической кровлей, установленный на опорные стойки.
  • Высота опор критична: она определяет дорожный просвет для заезда автотранспорта или место для установки шнекового или пневматического разгрузочного оборудования.

Аэрация днища- псевдоожижение как способ управления потоком

Одной из главных проблем при выгрузке тонкодисперсных и склонных к слеживанию материалов является образование плотных застойных зон у выпускного отверстия. Традиционный способ использовать механические ворошители часто оказывается неэффективным для пылевидных продуктов.

Выход найден в применении аэрации днища. Этот метод основан на нагнетании сжатого воздуха через специальные пористые элементы или аэрожелоба, вмонтированные в конусную часть силоса. Воздушный поток пронизывает толщу материала, снижая силу трения между частицами. Материал переходит в так называемое псевдоожиженное состояние, напоминающее кипящую жидкость, и начинает гравитационно стекать к разгрузочному патрубку.

Технически система аэрации днища включает воздуходувку, систему распределительных каналов и панели из пористого материала (обычно перфорированная сталь или тканевые мембраны). Особого внимания заслуживает управление подачей воздуха.

Избыточное давление приведет к неконтролируемому выбросу материала и повышенной запыленности, недостаточное не разрушит своды. Именно поэтому в современных системах аэрации применяется регулируемый продувочный клапан и блок управления, поддерживающие заданное давление аэрации. Это позволяет адаптировать процесс под текущий уровень заполнения силоса.

При высокой степени заполнения сжатому воздуху сложно пробиться сквозь толщу продукта, что вызывает пульсации при разгрузке. Система автоматического контроля давления (AFC) решает эту задачу, сбрасывая излишки воздуха через специальный трубопровод и обеспечивая ламинарный, равномерный поток материала.

Конусная часть! Геометрия, диктующая истечение

Переход от цилиндрической стенки к разгрузочному патрубку конусная часть силоса является наиболее ответственным узлом с точки зрения гидравлики сыпучей среды. Геометрия конуса напрямую влияет на характер истечения материала. Различают два основных режима: массовое истечение (воронкообразное) и сводообразное (с образованием статичных зон). При массовом истечении в движение приходит весь объем хранимого продукта, что минимизирует риск образования застойных участков.

Такой эффект достигается при использовании крутых конусов с углом наклона, значительно превышающим угол естественного откоса продукта. Для цемента и муки рекомендуемый угол наклона стенок конуса составляет не менее 60-70 градусов от горизонтали.

Для мало сыпучих, склонных к налипанию материалов, применяют конусы с более пологими стенками и обязательным антифрикционным покрытием внутренней поверхности. Часто в этих зонах устанавливают дополнительную систему аэрации, так называемое внутреннее кольцо аэрирующих элементов, обеспечивающее гомогенизацию материала непосредственно перед выдачей. Сопряжение цилиндрической части с конусом выполняется сварным швом, который тщательно контролируется на предмет отсутствия грата и неровностей.

Любой выступ становится центром образования налипшей массы, что со временем сужает живое сечение конуса и ухудшает разгружаемость.

Бункерные затворы! Стопорный механизм потока

Завершающим элементом разгрузочного тракта является бункерный затвор, который выполняет роль запорного органа, перекрывающего выпускное отверстие. Затвор должен гарантированно удерживать многометровый столб материала, исключая самопроизвольное истечение, и при этом обеспечивать дозированную выдачу при открытии. Наибольшее распространение получили шиберные (плоские) и секторные поворотные затворы. Шибер это металлическую пластину, движущуюся в направляющих.

Для крупных силосов высокого давления применяются пневматические или гидравлические приводы, способные развить усилие, достаточное для сдвига массы.

Существуют конструкции колокольного типа, где затвор выполнен в виде конуса, поднимаемого вертикально вверх. Такой затвор обладает самоцентрирующимся свойством и эффективно уплотняется под собственным весом. Важной характеристикой бункерного затвора является герметичность, особенно при хранении гигроскопичных материалов. Подтекание воздуха или влаги через неплотности приводит к увлажнению нижнего слоя продукта, что вызывает его затвердевание и полный выход из строя разгрузочной арматуры.

Для контроля положения затвора используются датчики состояния, интегрированные в общую систему управления силосом.

Силосная банка: контекст использования термина

В профессиональной среде, особенно в проектных документах по пневмотранспорту и аспирации, можно встретить термин "силосная банка". Это не отдельный тип хранилища, а скорее проекционное название либо питательного устройства, либо самого силоса, рассматриваемого как емкость, из которой забирается материал для дальнейшей транспортировки. В контексте пневмотранспорта силосная банка выступает в роли приемной камеры, откуда под действием вакуума или избыточного давления материал поступает в транспортный трубопровод.

Конструктивно питатель, соединяющий силосную банку с транспортной линией, часто выполняется с тангенциальным подводом воздуха и обтекателем для закручивания потока, что способствует лучшему захвату частиц.

Угол естественного откоса? Количественная мера сыпучести

Проектирование любой емкости для сыпучих сред начинается с определения угла естественного откоса. Это фундаментальная физическая характеристика материала, показывающая, под каким углом к горизонту удерживается свободная поверхность продукта при свободной насыпи. Угол естественного откоса зависит от гранулометрического состава, влажности, формы частиц. Для сухого зерна этот показатель составляет около 25-26 градусов, для цемента и золы он может достигать 35-45 градусов.

Инженерный смысл этой величины не ограничивается расчетом объема верхней конусной части (так называемого "шапки" силоса), которая образуется при загрузке. Угол естественного откоса определяет минимально допустимый угол наклона стенок бункера или конусной части для обеспечения самотечного истечения. Если угол наклона стенок конуса меньше угла естественного откоса материала, в движение придет только центральная часть, а периферийные слои останутся неподвижными.

Это приводит к тому, что "мертвая зона" постоянно растет, уменьшая полезный объем хранилища и способствуя залеживанию продукта.

Разрыхлители материала! Механика против сводов

Несмотря на совершенствование конструкций конусов и систем аэрации, существует класс материалов, склонных к интенсивному уплотнению и сводообразованию. Для их выгрузки требуется активное механическое воздействие применение разрыхлителей материала. Эти устройства устанавливаются в нижней части конусной воронки и представляют собой вращающиеся гребки, лопасти или вибрирующие пальцы.

Исторически и технически одним из решений является установка горизонтального вала с гребками на выпускном отверстии; при вращении вала гребки разрушают уплотнения над затвором.

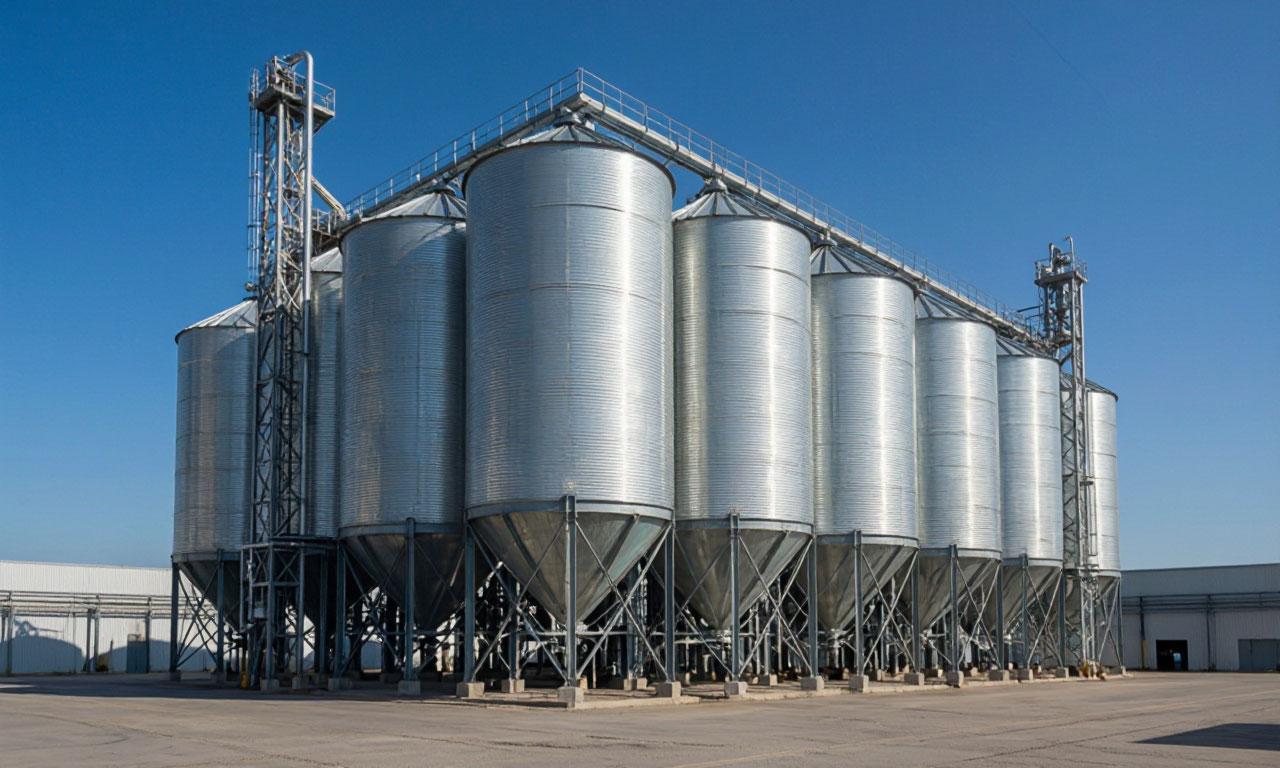

Новые силосы для хранения сыпучих материалов

Более современный подход применение пневматических или гидравлических вибраторов, установленных на наружных стенках конусной части. Передаваемая вибрация вызывает микроскопические сдвиги частиц, разрушая межмолекулярные связи и переориентируя структуру насыпи.

В комбинации с качающимся затвором достигается синергетический эффект: стержни, связанные с подвижным клапаном, совершают возвратно-поступательные движения внутри бункера, непрерывно вороша слой продукта непосредственно над выходным отверстием. Такая конструкция продемонстрировала эффективность даже для таких трудных продуктов, как сухой чай или полуфабрикаты, где склонность к уплотнению максимальна.

Пневмотранспорт- энергия воздуха в движении сырья

Силосы редко существуют изолированно. Чаще всего они интегрированы в систему пневмотранспорта, которая обеспечивает как загрузку, так и выгрузку материала. Пневмотранспорт использует энергию сжатого воздуха для перемещения продукта по трубопроводам в закрытой системе, что минимизирует пылевыделение и потери продукта. Существует два основных режима пневмотранспорта: всасывающий (вакуумный) и нагнетательный (высокого давления).

Выбор режима зависит от расстояния транспортировки и требуемой производительности.

При нагнетательном транспорте материал из силосной банки подается в смесительную камеру, где смешивается с воздухом от компрессора, и по трубопроводу доставляется к месту потребления. Для стабильного питания пневмолинии необходимо поддерживать постоянную концентрацию материала в транспортном воздухе. Пульсации давления, возникающие при изменении уровня заполнения силоса, могут негативно сказаться на работе всего конвейера.

Поэтому в системах загрузки и выгрузки применяют роторные или шлюзовые питатели, обеспечивающие дозированную подачу.

Свод обрушения: опасность и контроль

Свод обрушения это критическая ситуация, возникающая в результате неконтролируемого разрушения застойной зоны материала. При неправильной геометрии конуса или при длительном хранении слеживающегося продукта над выпускным отверстием формируется естественная арка (свод), способная выдерживать давление всей вышележащей толщи. Внешнее вмешательство (вибрация, включение аэрации) резко разрушает этот свод, и масса материала мгновенно и лавинообразно обрушивается вниз.

Последствия свода обрушения могут быть катастрофическими: ударная волна способна повредить разгрузочное устройство, порвать транспортерную ленту или вызвать забивку патрубка. Помимо аварийных рисков, резкое обрушение приводит к снижению насыпной плотности продукта (он набирает воздух) и нарушению дозировки.

Для предотвращения сводообразования применяют комплекс мер: установку датчиков давления в конусной части, использование вторичных разгрузочных конусов и регулировку цикла аэрации. Системы с принудительным массовым истечением, где движется весь столб материала, вообще не формируют устойчивые своды.

Циклонная разгрузка. Чистота воздуха и возврат продукта

Завершающим этапом любой пневматической системы является сепарация транспортируемого материала от воздуха. Здесь ключевую роль играет циклонная разгрузка. Циклон это центробежный аппарат, в котором запыленный воздушный поток закручивается по спирали. Под действием центробежной силы крупные и средние частицы отбрасываются к стенкам аппарата, теряют скорость и под действием силы тяжести ссыпаются в приемный бункер или на транспортную линию. Очищенный воздух отводится через центральную трубу вверх.

Эффективность циклонной разгрузки зависит от скорости воздуха на входе, диаметра циклона и плотности частиц. Для тонкодисперсной пыли (медианный размер менее 2 мкм) обычные циклоны показывают низкую эффективность (порядка 45%), так как мелкие фракции не успевают осадиться и уносятся с воздухом. В этом случае применяют многоступенчатые системы очистки или более эффективные аппараты с использованием фильтрующих рукавов.

Тем не менее, циклоны остаются незаменимым элементом первичной очистки, защищая дорогостоящие фильтры от абразивного износа крупными фракциями.

Температурный мониторинг- защита от самонагрева

Для органических продуктов (зерно, комбикорма, шроты) хранение в силосе несет скрытую угрозу процесс биологического дыхания и самосогревания. Активное размножение микроорганизмов и насекомых приводит к локальному повышению температуры в толще насыпи. Если не контролировать этот процесс, температура в очаге может достигнуть критических значений, вызвав порчу продукта или даже самовозгорание. Именно поэтому силосы оснащаются системами температурного мониторинга (термометрии).

Современная система мониторинга это совокупность термоподвесок с цифровыми датчиками, которые подвешиваются в разных ярусах силоса. Термоподвеска это трос или жесткая штанга с термодатчиками, расположенными через определенный интервал по высоте (обычно 1-2 метра). Данные со всех датчиков стекаются на центральный пульт, где программное обеспечение визуализирует температурное поле силоса. Критические зоны выделяются цветом, а при резком скачке температуры срабатывает предупредительная сигнализация.

Полученные данные позволяют своевременно включить вентиляторы для охлаждения продукта или принять решение о внеплановой отгрузке проблемного слоя. Дополнительно температурный мониторинг помогает контролировать аэрацию: псевдоожиженный материал имеет более высокую теплопроводность, что учитывается при расчете тепловых режимов.

Силос для сыпучих материалов это не просто емкость, а динамическая система с множеством взаимосвязей. Каждый компонент, от геометрии конусной части до алгоритма работы системы аэрации, должен быть тщательно рассчитан исходя из физико-механических свойств конкретного продукта. Только такой комплексный подход обеспечивает сохранность материала, надежность оборудования и ритмичность производственного процесса.

Нормативные требования и стандарты для силосов

Проектирование, изготовление и эксплуатация силосов для сыпучих материалов регламентируются системой нормативных документов, которая включает своды правил (СП), строительные нормы и правила (СНиП) и государственные стандарты (ГОСТ). Основополагающим документом выступает СП 43.13330.2012 "Сооружения промышленных предприятий" (актуализированная редакция СНиП 2.09.03-85), который непосредственно устанавливает требования к силосам и силосным корпусам для хранения сыпучих материалов.

Для объектов зернового комплекса дополнительно действует СП 108.13330.2012 (ранее СНиП 2.10.05-85), регламентирующий предприятия по хранению и переработке зерна.

Расчетные нагрузки и силовые воздействия

Нормативная база предписывает учитывать весь спектр нагрузок, воздействующих на силос. В первую очередь это давление сыпучего материала на стены и днище. Горизонтальное давление на стены силоса принимается равномерно распределенным по периметру, его расчет ведется по формуле, учитывающей удельный вес и коэффициент трения материала, гидравлический радиус сечения, коэффициент бокового давления и угол внутреннего трения.

При этом для учета дополнительных давлений, возникающих при заполнении и опорожнении, при обрушении сыпучего материала и работе систем пневматического выпуска, вводится специальный коэффициент a, значение которого зависит от конструктивной схемы силоса и рассчитываемого элемента.

Особые требования предъявляются к расчету силосов, работающих в режиме аэрации. Для смесительных силосов с образованием кипящего слоя (гомогенизация) нормативное давление на днище и стены от сыпучего материала и сжатого воздуха рассматривается как гидростатическое давление жидкости. При внецентренной загрузке и разгрузке силоса диаметром 12 метров и более стены должны быть дополнительно проверены на действие несимметричного давления.

Помимо давлений от продукта, конструкция должна противостоять ветровым и снеговым нагрузкам (согласно СП 20.13330), температурным воздействиям (при хранении горячих материалов свыше 100°С расчет выполняется по первой и второй группам предельных состояний). Коэффициент надежности по нагрузке для горизонтальных и вертикальных давлений от сыпучих материалов принимается равным 1,3, для температурных воздействий и давления воздуха 1,1.

Конструктивные требования и материалы

Нормативы регламентируют геометрические параметры силосов. При проектировании силосных корпусов рекомендуется принимать унифицированные размеры: диаметры круглых силосов 3, 6, 12, 18 и 24 метра, размеры квадратных силосов в осях 3×3 метра, высоты стен и этажей назначаются кратными 0,6 м. При этом силосы диаметром более 12 метров должны проектироваться исключительно круглыми.

Требования к материалам и конструкциям дифференцируются по типу силоса. Для железобетонных конструкций:

  • минимальная толщина стен сборных силосов при гладких стенах не менее 80 мм, при стенах с наружными ребрами 40 мм;
  • для монолитных силосов, возводимых в скользящей опалубке, толщина стен не менее 150 мм, ширина балок 200 мм, армирование предусматривается двусторонним.

В стальных конструкциях допускается применение инвентарных и оперативных силосов, если хранение материала в железобетонных емкостях невозможно. Стальные силосы должны рассчитываться с учетом всех нагрузок по СП 16.13330 и СП 20.13330, при этом коэффициенты, учитывающие дополнительные давления при истечении, умножаются на понижающий коэффициент 0,8 по сравнению с железобетонными конструкциями.

Отделка внутренних поверхностей должна способствовать лучшему истечению материала. Для легкосыпучих продуктов (зерно) допускается гладкая железобетонная поверхность без дополнительной отделки или затертая цементным раствором; для стальных силосов окраска натуральной олифой. Для трудносыпучих материалов (мука, комбикорма) предусматривается специальная отделка всей поверхности стен или их нижней части специальными составами с требуемой фактурой.

Геометрия днища и угол наклона

Форма воронки силоса, углы ее наклона и размеры выпускного отверстия определяются с учетом условий надежного истечения хранимого материала. Угол наклона конусного днища не может назначаться универсально; его выбор обусловлен углом естественного откоса, коэффициентом внутреннего трения, влажностью и склонностью продукта к зависанию.

Выпускные отверстия должны располагаться по оси силоса; при необходимости устройства нескольких выпускных отверстий они размещаются симметрично относительно осей силоса.

Для силосов без подсилосных этажей разгрузка осуществляется через отверстия в стенах наружу или через днище в заглубленные галереи с конвейерами. При наличии подсилосного этажа конструкция днища определяется характером материала и типом разгрузочного оборудования. В целях снижения горизонтального давления зерновых продуктов при выпуске проектом должны предусматриваться специальные устройства, например, установка разгрузочных центральных перфорированных труб.

Радиационный контроль и защита поверхностей

ГОСТ 30108-94 устанавливает обязательные методы определения удельной эффективной активности естественных радионуклидов для неорганических сыпучих строительных материалов (щебень, гравий, песок, цемент, гипс) и изделий из них. Стандарт распространяется на отходы промышленного производства, используемые как строительные материалы или сырье для их производства.

Контроль может проводиться экспресс-методом (переносными радиометрами) или лабораторным методом, при этом контрольные точки на складах сыпучих материалов выбираются по периметрам горизонтальных сечений конусов или штабелей с интервалом не более 10 м.

Защита металлических поверхностей от коррозии регламентируется проектными решениями. Наружную поверхность защищают цинксодержащими, эпоксидными или полиуретановыми покрытиями. Наружная окраска стен должна быть светлых тонов, материалы подбираются с учетом агрессивного воздействия среды. Внутренняя поверхность защищается с учетом абразивности, влажности и химической активности продукта.

Контроль качества сварных швов должен выполняться, в частности, методом керосиновой пробы согласно ГОСТ 3242-79.

Противопожарные требования

Силосные корпуса из стальных конструкций должны иметь предел огнестойкости не менее R15 и класс конструктивной пожарной опасности С0. Для стальных колонн и перекрытий подсилосных этажей и надстроек (кроме двух верхних этажей) должна предусматриваться огнезащита, обеспечивающая предел огнестойкости не менее R45.

Сравнительная таблица нормативных параметров для различных типов силосов

Параметр Стальные силосы Железобетонные силосы (сборные) Железобетонные силосы (монолитные)
Минимальная толщина стен Определяется расчетом по СП 16.13330 80 мм (гладкие), 40 мм (с ребрами) 150 мм
Коэффициент надежности по нагрузке 1,3 (для давлений сыпучих) 1,3 (для давлений сыпучих) 1,3 (для давлений сыпучих)
Понижающий коэффициент для давлений при истечении 0,8 1,0 1,0
Рекомендуемые диаметры Любые (по расчету) 3, 6, 12, 18, 24 м 3, 6, 12, 18, 24 м
Предел огнестойкости R15 (для корпуса) Не нормируется (по расчету) Не нормируется (по расчету)
Армирование стен Не применяется По расчету Двустороннее, по расчету

Основные нормативные документы, регламентирующие проектирование и эксплуатацию силосов

Обозначение Наименование Область применения
СП 43.13330.2012 Сооружения промышленных предприятий Общие требования к силосам и силосным корпусам
СП 108.13330.2012 Предприятия по хранению и переработке зерна Зерновые силосы и элеваторы
СП 20.13330 Нагрузки и воздействия Ветровые, снеговые и другие нагрузки
СП 16.13330 Стальные конструкции Расчет стальных силосов
ГОСТ 30108-94 Материалы строительные. Определение удельной эффективной активности радионуклидов Радиационный контроль сыпучих материалов
ГОСТ 3242-79 Соединения сварные. Методы контроля качества Контроль сварных швов
