Коммунальная инфраструктура любого населённого пункта это сложный организм, где бесперебойная работа канализационных сетей, очистных сооружений и систем водоотведения напрямую влияет на санитарное благополучие и качество жизни людей. За внешней простотой подземных трубопроводов и резервуаров скрывается постоянная необходимость в обслуживании: ил накапливается, стоки требуют откачки, а трубы засоряются.

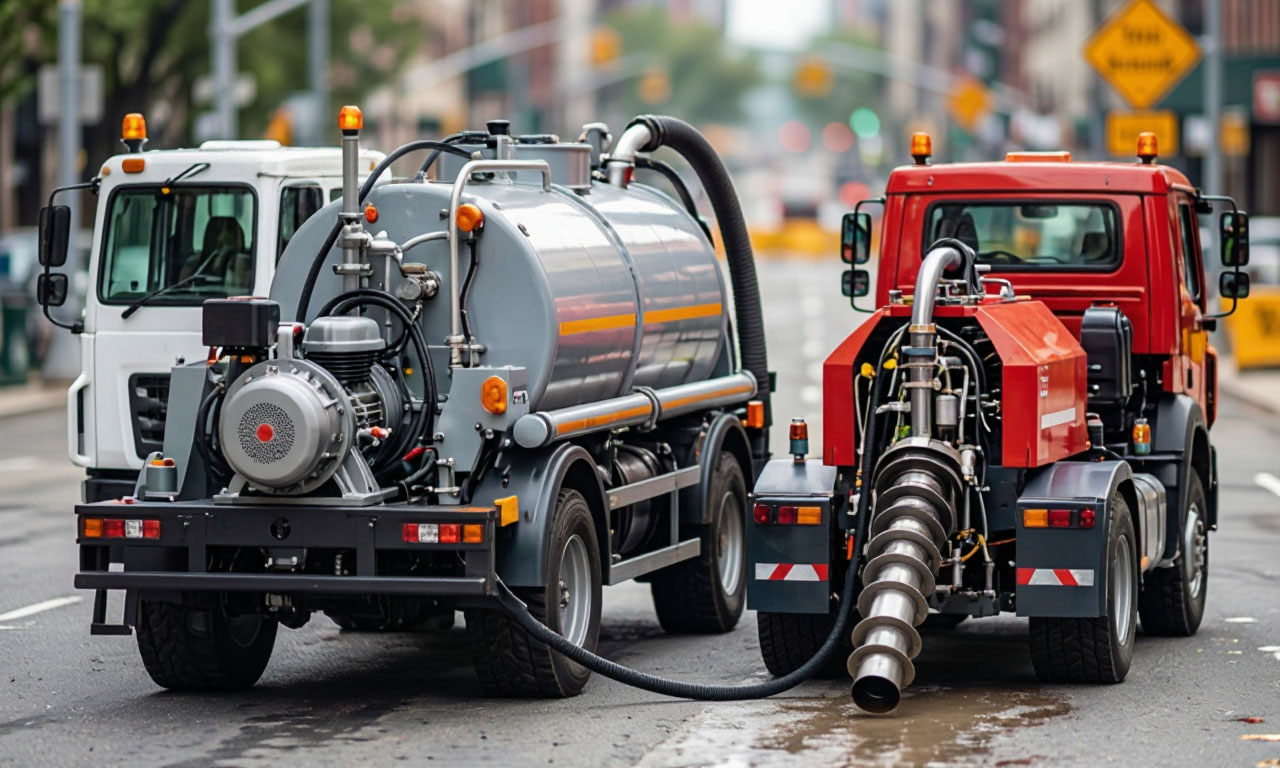

Для решения этих задач создан целый класс специализированной техники илососные, ассенизаторские и каналопромывочные машины https://avimash.ru/. Каждая из них имеет свою область применения, конструктивные особенности и технологические возможности, хотя на практике многие современные образцы объединяют функции нескольких типов оборудования в одном шасси, рассказывают Авимаш.

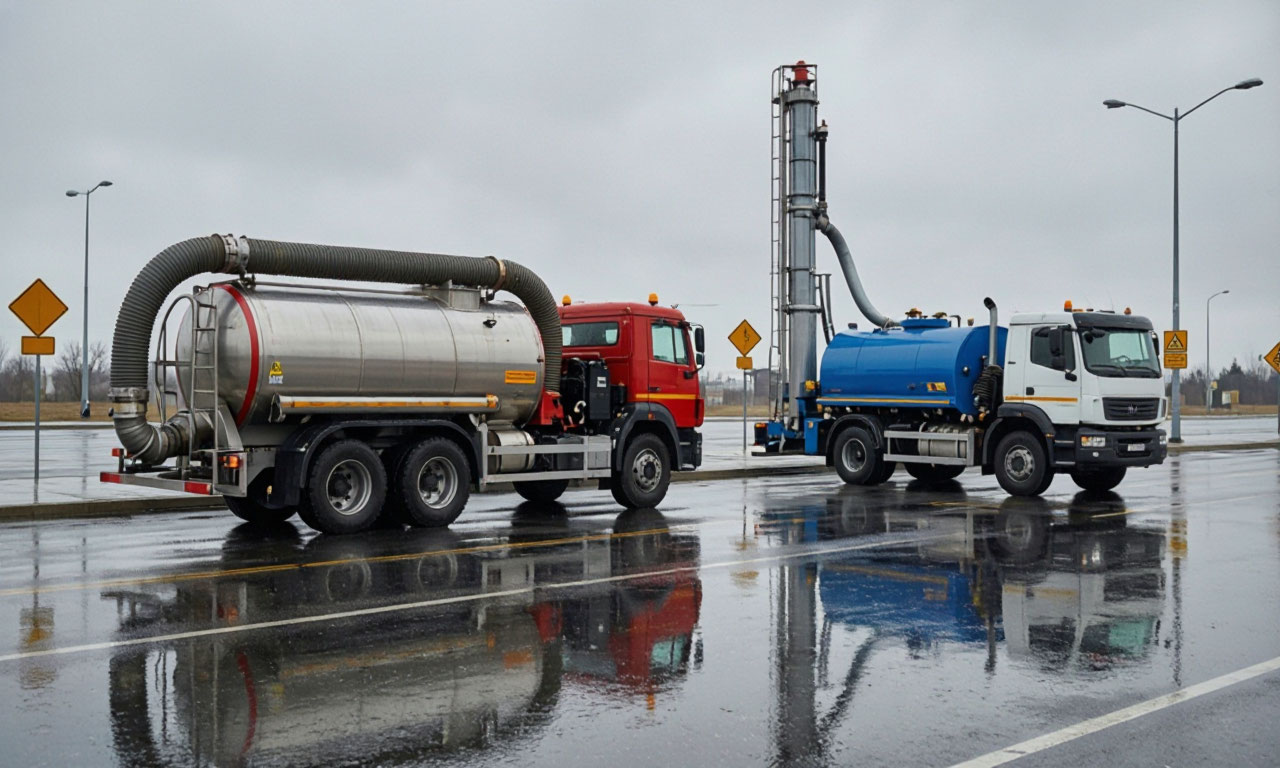

Илосос! Назначение и конструктивные особенности
- Илосос это специализированную машину, предназначенную для вакуумной очистки колодцев, выгребных ям, септиков, отстойников, ливневой и канализационной сетей от ила или нефтешлама с последующей транспортировкой собранного материала к месту выгрузки.
- Основное отличие илососа от других видов коммунальной техники заключается в способности работать с плотными, вязкими и слежавшимися осадками, которые невозможно удалить обычным вакуумным насосом без предварительного разрыхления.
- Конструктивно илососная машина включает несколько ключевых узлов.
- Центральным элементом является цистерна герметичный резервуар, в котором создаётся разрежение и накапливается собранный осадок. Внутри цистерны часто предусмотрено разделение на отсеки: один служит для сбора отходов, второй для технологической воды, используемой при размыве плотных отложений.
Объём цистерны варьируется от 3,5 до 18 кубических метров в зависимости от модели и шасси, на котором смонтировано оборудование.
Вакуумный насос второй критически важный компонент илососа. Его задача заключается в откачивании воздуха из цистерны, что создаёт разряжение и обеспечивает всасывание отходов через рукав под воздействием атмосферного давления. Производительность вакуумного насоса измеряется в кубических метрах в час и может достигать 1200–1600 м³/ч у современных моделей. Привод насоса осуществляется либо через коробку отбора мощности от двигателя шасси, либо посредством гидравлической системы.
Для работы с особо плотными илами илосос оснащается плунжерным насосом высокого давления, который подаёт воду к специальному пистолету или монитору для размыва слежавшихся масс. Струя воды под давлением разрушает структуру осадка, превращая его в подвижную пульпу, которую затем можно легко засосать в цистерну. Диаметр всасывающего шланга у илососов обычно составляет около 100 мм, а длина может достигать 50–60 метров, что позволяет обслуживать глубокие колодцы и удалённые объекты.
Ассенизатор- классическая вакуумная машина
Ассенизаторская машина, которую также называют вакуумной машиной, это более простое и узкоспециализированное устройство по сравнению с илососом. Её основное назначение вакуумная очистка выгребных ям и канализационных колодцев от жидких бытовых отходов, не содержащих горючих и взрывоопасных веществ, а также транспортирование этих отходов к местам утилизации.
Типовая конструкция ассенизатора включает цистерну, вакуумный насос с приводом, сигнально-предохранительное устройство, трубопроводы вакуум-нагнетательной системы с четырёхходовым краном и приёмный лючок с всасывающим рукавом. Наполнение цистерны происходит путём создания в ней разрежения: вакуумный насос откачивает воздух, и атмосферное давление проталкивает жидкие стоки по рукаву внутрь резервуара.
При достижении предельного уровня заполнения срабатывает сигнально-предохранительное устройство, которое подаёт звуковой сигнал и автоматически перекрывает всасывающий трубопровод, предотвращая перелив.
Опорожнение цистерны может осуществляться двумя способами: самотёком через сливной патрубок или под давлением, создаваемым тем же вакуумным насосом при переключении четырёхходового крана в режим нагнетания. Второй способ особенно удобен при выгрузке отходов в приёмные резервуары, расположенные выше уровня цистерны, или при необходимости быстрого опорожнения.
Объём цистерны ассенизаторских машин обычно составляет от 3 до 12 кубических метров. Малые модели на базе грузовых шасси с цистернами объёмом 3–5 м³ применяются для обслуживания частных домовладений и небольших объектов. Крупные машины с резервуарами на 8–10 м³ используются коммунальными службами для обслуживания городских сетей и промышленных объектов.
Глубина очищаемых ям, как правило, не превышает 4–5 метров, а время наполнения цистерны занимает от 3 до 10 минут в зависимости от производительности насоса и вязкости откачиваемой среды.

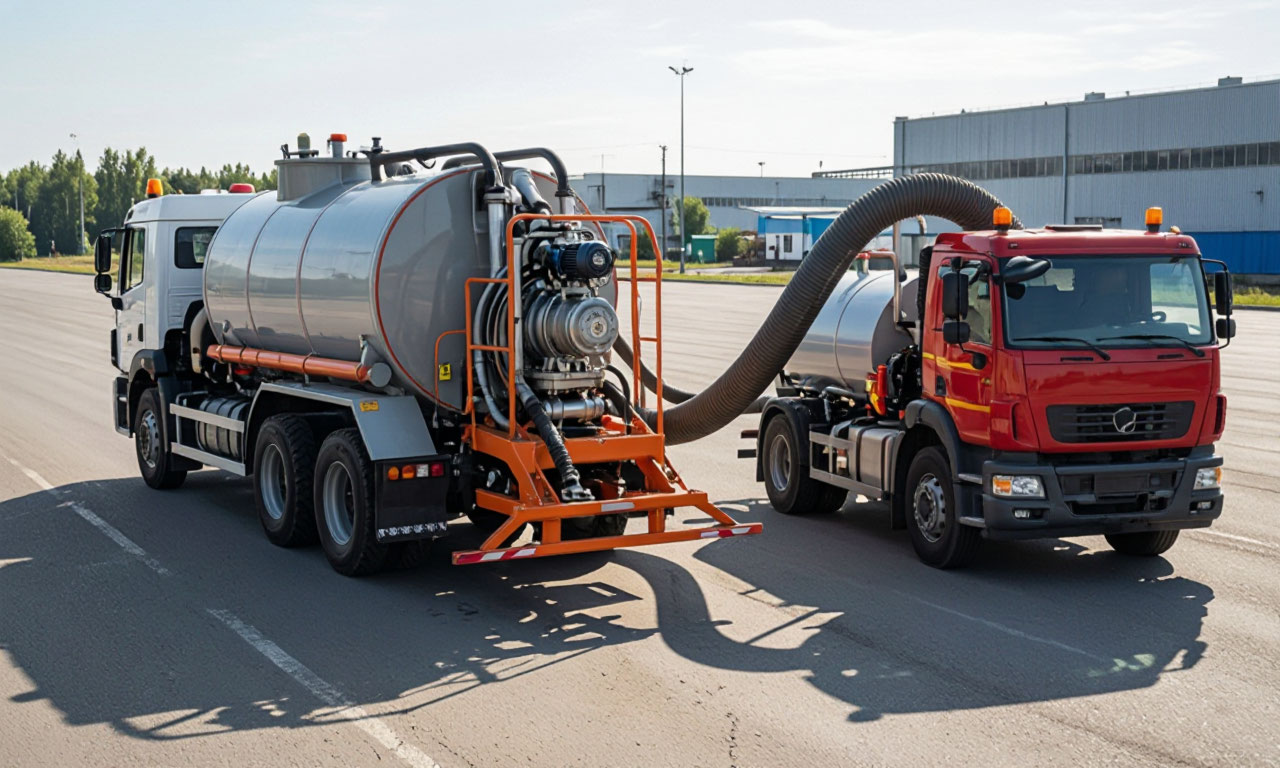

Каналопромывочная машина! Гидродинамическая очистка трубопроводов
Каналопромывочная машина это техника, предназначенная для профилактической санитарной очистки водосточных и канализационных сетей, а также для ликвидации аварийных засоров с помощью гидродинамического метода. В отличие от илососов и ассенизаторов, которые удаляют содержимое колодцев и резервуаров, каналопромывочные машины воздействуют непосредственно на внутреннюю поверхность трубопроводов, разрушая и вымывая отложения.
Основной рабочий орган такой машины насос высокого давления, который подаёт воду к специальной насадке, вводимой в трубопровод через колодец. Давление воды может достигать 200 атмосфер, а расход составлять до 320 литров в минуту. Струи воды, направленные под определённым углом, создают реактивную силу, которая продвигает насадку вперёд по трубе, одновременно размывая осадок и выталкивая его к месту сбора.
Комплектация каналопромывочной машины включает цистерну для чистой воды, трёхплунжерный водяной насос, барабан с гидроприводом для намотки и размотки рукава высокого давления, а также набор размывочных головок, применяемых в зависимости от диаметра очищаемых труб и степени их засоренности. Насос и барабан размещаются в отапливаемом отсеке, что позволяет эксплуатировать машину при отрицательных температурах вплоть до минус 20 градусов по Цельсию.
Диаметр очищаемых труб варьируется в широком диапазоне: от 50–100 мм для бытовых канализационных сетей до 1000–1200 мм для крупных коллекторов и ливневых систем. Длина рукава высокого давления может достигать 100–120 метров, что позволяет обслуживать протяжённые участки трубопроводов без перестановки машины.
Современные каналопромывочные машины часто оснащаются системами контроля давления и расхода воды, а также оборудованием для телеинспекции трубопроводов, позволяющим визуально оценить качество очистки и состояние внутренней поверхности труб.
Вакуумная установка. Сердце коммунальной техники
Вакуумная установка это совокупность оборудования, обеспечивающего создание и поддержание разрежения в герметичной ёмкости для всасывания жидкостей и газов. В контексте коммунальной техники вакуумная установка включает вакуумный насос, систему трубопроводов, четырёхходовой кран для переключения режимов работы, предохранительные клапаны и водоотделительный бачок.
Принцип работы вакуумной установки основан на создании разности давлений между внутренним объёмом цистерны и атмосферой. Вакуумный насос откачивает воздух из цистерны, снижая давление внутри неё до определённого уровня. Атмосферное давление, действующее на поверхность жидкости в колодце или яме, проталкивает её по всасывающему рукаву в цистерну. Эффективность этого процесса зависит от глубины всасывания, диаметра и длины рукава, вязкости откачиваемой среды и производительности насоса.
Современные вакуумные установки оснащаются системами защиты, предотвращающими попадание отходов внутрь насоса. К таким системам относятся водоотделительные бачки, в которых происходит отделение капельной жидкости от воздуха перед попаданием в насос, а также поплавковые клапаны, автоматически перекрывающие выходное отверстие цистерны при её заполнении.
Вакуумный насос, способный работать как на создание разрежения, так и на нагнетание избыточного давления, управляется четырёхходовым клапаном, что позволяет использовать одну и ту же установку для наполнения и опорожнения цистерны.
Производительность вакуумной установки измеряется объёмом откачиваемого воздуха в единицу времени и создаваемым разрежением. У коммунальных машин разрежение в цистерне обычно составляет 0,08–0,085 МПа, что достаточно для подъёма жидкости с глубины до 5–6 метров. Более мощные установки, применяемые в илососах, обеспечивают производительность до 1200–1600 м³/ч, что позволяет быстро заполнять цистерны большого объёма даже при работе с вязкими средами.
Цистерна? Резервуар для сбора и транспортировки
Цистерна является одним из основных элементов любой вакуумной коммунальной машины. Это герметичный резервуар, предназначенный для сбора, временного хранения и транспортировки жидких отходов, ила, шлама и других загрязнений. Конструкция цистерны должна выдерживать значительные механические нагрузки, создаваемые разрежением при всасывании и избыточным давлением при выгрузке, а также воздействие агрессивных сред.
Материалом для изготовления цистерн служит высокопрочная сталь, часто с многослойным антикоррозионным покрытием. Наружная поверхность резервуара усиливается шпангоутами рёбрами жёсткости, которые повышают прочность конструкции и предотвращают деформацию при перепадах давления. Внутренняя поверхность может иметь специальное покрытие, снижающее адгезию отходов и облегчающее очистку.
Форма цистерны может быть круглой, эллиптической или прямоугольной со скруглёнными углами. Круглое поперечное сечение считается наиболее оптимальным с точки зрения прочности и равномерного распределения нагрузок. Для визуального контроля уровня наполнения цистерны оснащаются смотровыми окнами или специальными датчиками уровня.
В современных комбинированных машинах, таких как КО-564, цистерна разделена на несколько отсеков: иловая цистерна для сбора отходов и баки для чистой технологической воды, используемой при гидродинамической промывке. Объём иловой цистерны составляет 5,75 м³, а баков для чистой воды 5,45 м³. Такое разделение позволяет машине выполнять функции илососа, ассенизатора и каналопромывочной машины одновременно, что значительно расширяет её эксплуатационные возможности.
Сравнительные характеристики коммунальной техники
| Тип машины | Основная задача | Ключевой рабочий орган | Объём цистерны | Характерный параметр |
|---|---|---|---|---|
| Илосос | Вакуумная очистка колодцев, отстойников и септиков от ила и нефтешлама | Вакуумный насос и плунжерный насос высокого давления | 3,5–18 м³ | Длина всасывающего шланга до 50–60 м |
| Ассенизатор | Откачка жидких бытовых отходов из выгребных ям и канализационных колодцев | Вакуумный насос с четырёхходовым краном | 3–12 м³ | Глубина откачки до 4–5 м |
| Каналопромывочная машина | Гидродинамическая очистка и ликвидация засоров в трубопроводах | Насос высокого давления до 200 атмосфер | Цистерна для чистой воды | Диаметр труб от 50 до 1200 мм |
| Комбинированная машина (КО-564) | Полный цикл очистки сетей, колодцев и резервуаров | Вакуумная установка и насос высокого давления | Иловая цистерна 5,75 м³ и баки 5,45 м³ | Совмещает функции трёх типов машин |
Фекальные стоки! Характеристика и методы обращения
Фекальные стокиэто жидкие бытовые отходы, образующиеся в результате жизнедеятельности человека и включающие хозяйственно-бытовые сточные воды, а также осадки, накапливающиеся в выгребных ямах и септиках. Состав фекальных стоков неоднороден: они содержат органические вещества, взвешенные частицы, патогенные микроорганизмы, азотные и фосфорные соединения, а также различные химические примеси, попадающие в систему водоотведения.
В неочищенном фекальном шламе содержание патогенных микроорганизмов высокое, что создаёт серьёзную санитарно-эпидемиологическую опасность при неправильном обращении. Именно поэтому транспортировка и утилизация фекальных стоков регламентируются санитарными правилами и нормами, а для их удаления привлекается специализированная техника ассенизаторские и вакуумные машины.
Утилизация фекальных стоков осуществляется на специальных очистных сооружениях, где они проходят многоступенчатую обработку. Первичное осаждение позволяет отделить твёрдые фракции от жидкости. Затем органическая составляющая подвергается биологической очистке с использованием активного ила сообщества микроорганизмов, разлагающих органические вещества. Обезвоженный осадок может использоваться в качестве удобрения или подвергаться дальнейшей переработке, включая сжигание или компостирование.
С точки зрения практики, владельцам частных домовладений следует помнить, что сброс неочищенных фекальных стоков в окружающую среду, включая водоёмы, овраги и придорожные канавы, категорически запрещён. Это влечёт за собой административную ответственность и создаёт угрозу загрязнения грунтовых вод, используемых для питьевого водоснабжения.
Выгребная яма? Эксплуатация и правила обслуживания
Выгребная яма это накопительная ёмкость, предназначенная для сбора жидких бытовых отходов в домах, не подключённых к централизованной канализации. Согласно санитарным требованиям, выгреб должен иметь подземную водонепроницаемую ёмкостную часть для накопления отходов, а его надземная часть должна быть удобной для уборки, мойки и дезинфекции.
Ключевое правило эксплуатации выгребной ямы своевременная очистка. Заполнение выгреба выше 0,35 метра от поверхности земли не допускается, а очищать его следует по мере заполнения, но не реже одного раза в шесть месяцев. Нарушение этих требований приводит к переполнению ямы, распространению неприятных запахов, размножению насекомых и грызунов, а также к риску загрязнения почвы и грунтовых вод.
Откачка выгребной ямы выполняется ассенизаторской машиной, оборудованной вакуумным насосом и цистерной. Перед приездом техники рекомендуется обеспечить свободный доступ к люку ямы, а в зимнее время очистить подходы от снега и льда. Если яма заполнена плотными отложениями, может потребоваться предварительное разрыхление с помощью специального оборудования или добавление воды для разжижения содержимого.
Существует полезная практика, применяемая опытными операторами ассенизаторских машин: после откачки содержимого ямы часть стоков возвращается обратно под давлением для разбивания плотного ила на дне. Этот приём позволяет более полно очистить яму и продлить интервал между откачками. Владельцам домовладений стоит обсудить возможность такой процедуры с оператором перед началом работ.
Септик! Обслуживание автономных очистных сооружений
Септик это более совершенное решение для автономной канализации по сравнению с выгребной ямой. Это устройство, в котором происходит не только накопление, но и частичная биологическая очистка сточных вод. В септике твёрдые фракции оседают на дно, образуя ил, а осветлённая вода отводится в дренажную систему или фильтрационный колодец.
Обслуживание септика требует регулярной откачки избыточного активного ила. Для станций биологической очистки, таких как Топас или Юнилос, откачка ила из стабилизатора проводится каждые 3–4 месяца. Для анаэробных септиков, работающих без принудительной аэрации, периодичность откачки составляет 1–2 раза в год.
Признаками необходимости откачки ила служат заполнение стабилизатора более чем на треть объёма, мутная вода на выходе и появление неприятного запаха. Откачка выполняется дренажным насосом или ассенизаторской машиной. Перед приездом техники рекомендуется добавить в камеру септика чистую воду, чтобы разжижить нижние слои ила и предотвратить слипание фракций.
Откачанный ил из септика может использоваться в качестве удобрения для садовых и декоративных культур, за исключением овощных грядок, где существует риск попадания патогенных микроорганизмов в продукты питания. Перед использованием ил рекомендуется компостировать в течение нескольких месяцев для обеззараживания.
Гидродинамическая прочистка- технология и оборудование
Гидродинамическая прочистка это метод очистки трубопроводов, основанный на воздействии струй воды высокого давления на отложения и засоры. Вода подаётся через специальный рукав к насадке, которая вводится в трубопровод через колодец или ревизионный люк. Струи, направленные под углом к поверхности трубы, размывают отложения и создают реактивную тягу, продвигающую насадку вперёд.
Эффективность гидродинамической прочистки зависит от нескольких параметров: давления воды, расхода, типа применяемой насадки и диаметра очищаемой трубы. Для удаления лёгких отложений, таких как жировые пробки или мыльные наросты, достаточно давления 50–100 бар. Для борьбы с плотными отложениями, корнями растений и минеральными отложениями требуется давление 150–200 бар и выше.
Существует несколько типов насадок, применяемых при гидродинамической прочистке. Прямоструйные насадки направляют воду вперёд, разрушая засор и продвигая насадку по трубе. Реверсивные насадки имеют как передние, так и задние сопла, что позволяет изменять направление движения насадки и эффективно промывать трубу в обоих направлениях. Ротационные насадки создают вращающиеся струи, которые особенно эффективны для удаления твёрдых наростов и подготовки трубопроводов к телеинспекции.
Диаметр очищаемых труб может варьироваться от 50 до 1200 мм в зависимости от мощности насоса и типа насадки. Для труб малого диаметра применяются компактные переносные установки, для крупных коллекторов мощные каналопромывочные машины с насосами производительностью до 320 литров в минуту.
Шламовый насос. Работа с вязкими и абразивными средами
Шламовый насос это разновидность насосного оборудования, предназначенная для перекачивания жидкостей с высоким содержанием твёрдых частиц, включая песок, глину, гравий, ил и другие абразивные материалы. В коммунальной технике шламовые насосы применяются для откачки плотных осадков из отстойников, песколовок и иловых площадок, где обычные центробежные насосы быстро выходят из строя из-за абразивного износа.
Принцип работы шламового насоса может быть центробежным или объёмным. Центробежные шламовые насосы используют рабочее колесо для создания потока жидкости, при этом конструкция колеса и корпуса предусматривает возможность прохождения крупных твёрдых частиц без заклинивания. Объёмные шламовые насосы, в том числе поршневые и винтовые, создают всасывание за счёт изменения объёма рабочей камеры и способны перекачивать среды с вязкостью до 70% содержания твёрдых частиц.
В составе илососных машин шламовые насосы могут использоваться как вспомогательное оборудование для предварительного разрыхления и перекачивания плотного осадка в основную цистерну. В некоторых конструкциях шламовый насос устанавливается непосредственно на всасывающем рукаве и работает как погружной агрегат, подающий пульпу к вакуумной системе. Такое решение позволяет значительно повысить эффективность работы с особо плотными илами и шламами.
Выбор шламового насоса определяется характеристиками перекачиваемой среды: размером твёрдых частиц, их абразивностью, вязкостью пульпы и требуемой производительностью. Для агрессивных сред применяются насосы с корпусами из износостойких материалов высокохромистого чугуна, полиуретана или специальных сплавов.
Советы по выбору и эксплуатации техники
Выбор подходящей коммунальной машины зависит от конкретных задач и условий эксплуатации. Для обслуживания частного домовладения с выгребной ямой или септиком небольшого объёма достаточно ассенизаторской машины с цистерной на 3–5 кубических метров. Если же требуется регулярная очистка крупных отстойников, ливневых колодцев или промышленных резервуаров, оптимальным решением станет илососная машина с системой размыва и увеличенным диаметром всасывающего рукава.
При заказе техники важно учитывать доступность подъездных путей к объекту обслуживания. Крупногабаритные машины на шасси КамАЗ или МАЗ требуют достаточной ширины проезда и твёрдого покрытия. Для работы в стеснённых условиях существуют компактные модели на базе малотоннажных грузовиков с цистернами объёмом до 3 кубических метров.
Регулярное техническое обслуживание коммунальной техники включает проверку герметичности цистерны и трубопроводов, контроль состояния вакуумного насоса и его привода, очистку фильтров и водоотделителей, а также проверку работы предохранительных клапанов. Своевременная замена изнашиваемых элементов уплотнений, клапанов, насадок позволяет избежать аварийных ситуаций и продлить срок службы оборудования.
Для владельцев автономных канализационных систем полезно вести журнал откачек, фиксируя даты, объёмы и характер откачиваемых стоков. Это помогает выявить сезонные закономерности накопления отходов и оптимально планировать график обслуживания. При появлении стойкого неприятного запаха, замедлении отвода воды или повышении уровня стоков в камерах септика следует незамедлительно обратиться к специалистам для диагностики и откачки.
Современный рынок коммунальной техники предлагает комбинированные машины, объединяющие функции илососа, ассенизатора и каналопромывочной машины. Такие решения, например машина КО-564, оснащённые иловой цистерной, баками для чистой воды, вакуумным насосом и насосом высокого давления, позволяют выполнять полный цикл работ по очистке канализационных сетей и колодцев с минимальным количеством единиц техники.
Приобретение комбинированной машины целесообразно для организаций, обслуживающих протяжённые сети с разнородными объектами от ливневых колодцев до иловых площадок очистных сооружений.
Грамотный подход к выбору техники, соблюдение регламентов обслуживания и понимание особенностей каждого типа оборудования обеспечивают эффективную и безопасную работу коммунальных систем, поддерживая санитарное благополучие населённых пунктов и промышленных объектов.
