Шестеренные гидравлические насосы типа НШ остаются одними из наиболее востребованных компонентов в гидросистемах строительной, сельскохозяйственной и специальной техники. Их популярность обусловлена простотой конструкции, надежностью и способностью работать в широком диапазоне давлений и частот вращения.

Однако эффективная эксплуатация этого оборудования требует понимания параметров, среди которых направление вращения занимает особое место.

Зачем нужно определять направление вращения

Направление вращения ведущего вала шестеренного насоса определяет работоспособность всей гидросистемы. Насосы НШ проектируются для работы с определенным направлением вращения ведущей шестерни, что напрямую связано с конструктивными особенностями каналов подвода и отвода рабочей жидкости.

Внутренняя геометрия корпуса насоса строго разделяет полости всасывания и нагнетания. При изменении направления вращения меняется функциональное назначение этих полостей: всасывающая камера становится нагнетательной, и наоборот. Производители маркируют насосы как "левого" (Л) или "правого" вращения. Левым считается вращение ведущего ротора против часовой стрелки, правым – по часовой стрелке, если смотреть со стороны привода.

Многие модели насосов конструктивно нереверсивны из-за асимметричного расположения всасывающего и нагнетательного каналов, формы впадин и направления зубьев. Попытка запустить такой насос в обратную сторону приведет не просто к отсутствию давления, но и к потенциальному разрушению уплотнений и подшипниковых узлов из-за гидродинамической разгрузки, рассчитанной на определенное направление силовых потоков.

Как можно определить направление вращения

Существует несколько проверенных способов определения направления вращения шестеренного насоса. Первый и наиболее надежный метод – изучение маркировки, нанесенной на корпус изделия производителем. В системе обозначений НШ буква "Л" в конце маркировки явно указывает на левое вращение, а правое в большинстве случаев не обозначается.

Визуальный осмотр конструктивных элементов также может дать информацию о направлении вращения. При разборе насоса можно увидеть форму и расположение всасывающего канала – он обычно имеет больший диаметр и расположен в нижней части корпуса, а нагнетательный канал смещен относительно него. Однако этот способ требует опыта и не всегда применим к новому оборудованию, находящемуся на гарантии.

При отсутствии маркировки можно определить направление вращения по смещению ведомой шестерни относительно ведущей. В насосах с внешним зацеплением, если ведущая шестерня вращается по часовой стрелке, жидкость перемещается из зоны входа зубьев в зацепление в зону их выхода. Для точного определения рекомендуется проконсультироваться с технической документацией или обратиться к официальному дилеру производителя.

Можно ли изменить направление вращения насоса

Принципиальная возможность изменения направления вращения существует, но требует существенной переделки конструкции и не всегда экономически целесообразна. В некоторых моделях насосов предусмотрена возможность перестановки корпуса или крышек для изменения направления потоков рабочей жидкости.

Однако такой подход, даже если он конструктивно предусмотрен, требует полной разборки агрегата, замены уплотнений и проверки всех зазоров. Для сохранения объемного КПД и радиальной компенсации зазоров необходимо обеспечить правильную ориентацию уплотнительных элементов и подшипниковых втулок относительно новых полостей высокого давления.

Более простым решением использования обратного клапана или гидрораспределителя во внешней гидролинии, но такой подход не меняет направление вращения вала, а лишь перенаправляет потоки. В некоторых случаях может потребоваться замена насоса на модель с требуемым направлением вращения.

Что делать, если купил насос с неправильным направлением движения

Если приобретенный насос не соответствует требуемому направлению вращения, возможны несколько вариантов решения проблемы. Первый вариант – замена насоса на модель с правильной маркировкой. Производители выпускают насосы как левого, так и правого вращения, например, НШ16Г-3Л и НШ16Г-3.

Второй вариант – изменение направления вращения приводного вала (например, при помощи ременной передачи или дополнительного редуктора). Этот способ часто применяется при модернизации оборудования, но требует дополнительных конструктивных решений и может увеличить габариты привода.

Третий вариант – установка насоса "вверх ногами" с перестановкой всасывающего и нагнетательного трубопроводов, если конструкция корпуса и крепления это позволяет. Однако такой подход может привести к неправильной работе системы смазки подшипников и снижению всасывающей способности из-за неоптимального расположения канала всасывания.

Что означают цифры в маркировке, например, НШ-16

Маркировка шестеренных насосов содержит техническую информацию, зашифрованную в буквенно-цифровом коде. На примере НШ-16М-3Л можно расшифровать следующее: НШ – насос шестеренный; 16 – рабочий объем насоса, выраженный в кубических сантиметрах на один оборот.

Цифра 16 в маркировке обозначает номинальный рабочий объем, который для данной модели составляет 15,6-16 см³. Этот параметр определяет количество жидкости, которое насос перекачивает за один полный оборот ведущего вала. Рабочий объем напрямую влияет на производительность насоса: при номинальной частоте вращения 2400 об/мин насос НШ-16 обеспечивает подачу около 33,6 л/мин.

Буква "М" в маркировке указывает на конструктивное исполнение (серия "Мастер"), а цифра "3" – на исполнение по номинальному давлению, которое для насосов этой серии составляет 16 МПа. Буква "Л" в конце маркировки обозначает левое направление вращения ведущего ротора, правое направление обычно не обозначается.

Как работает насос

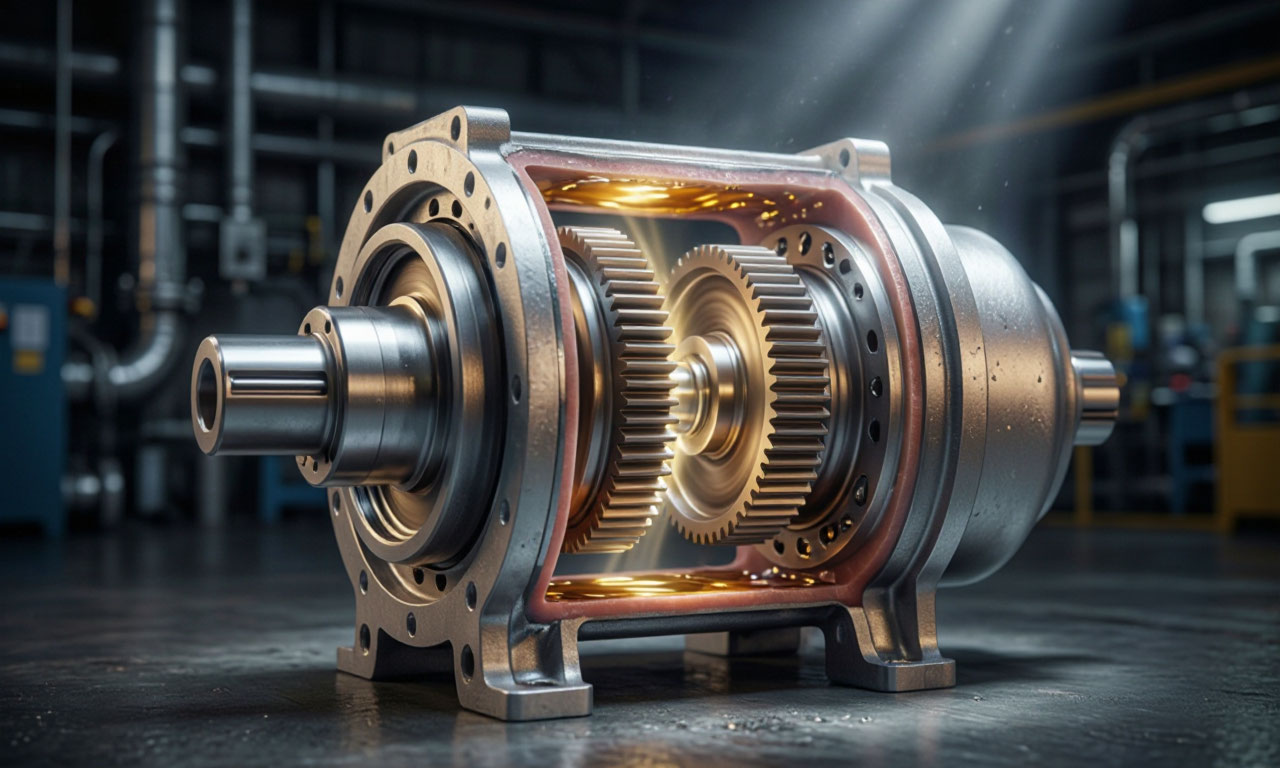

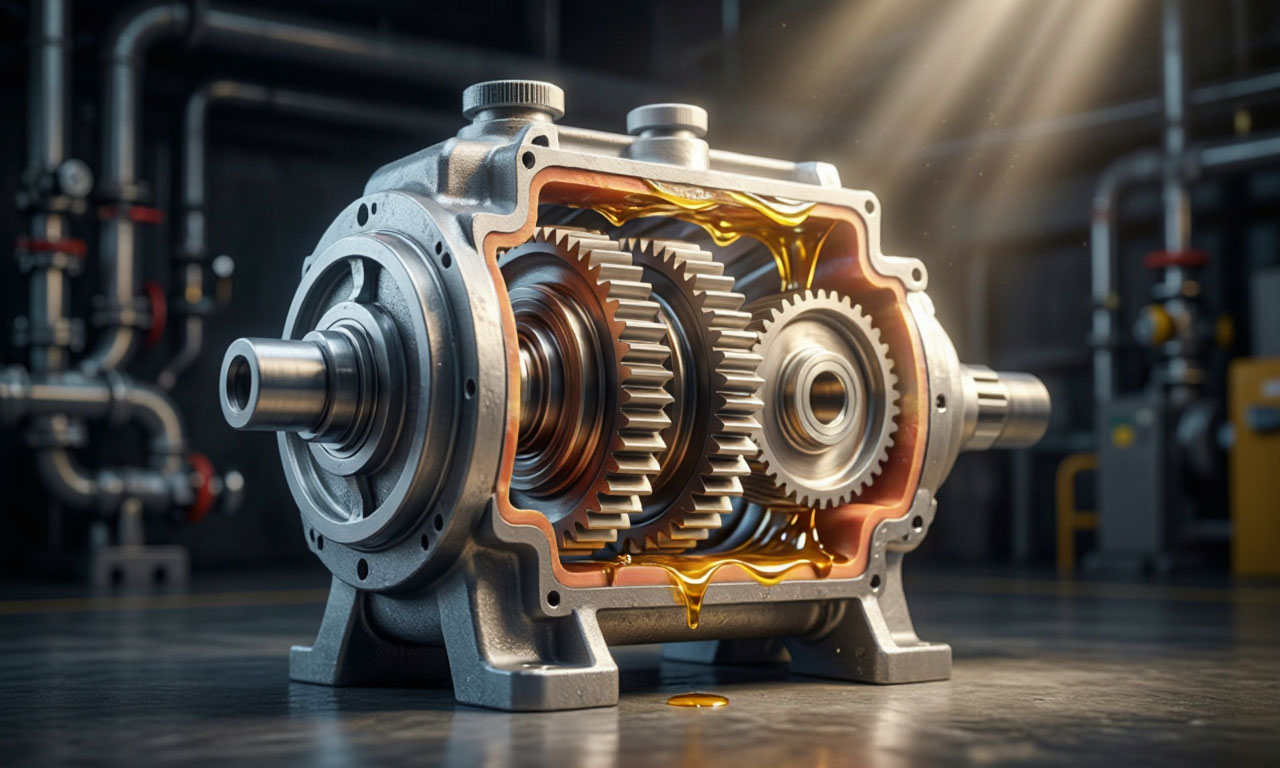

Рабочий процесс шестеренного насоса основан на объемном принципе вытеснения жидкости. В герметичном корпусе размещены две шестерни – ведущая и ведомая, находящиеся в постоянном зацеплении. При вращении ведущей шестерни, которая получает движение от приводного вала, ведомая шестерня приводится во вращение в противоположном направлении.

В процессе вращения зубья шестерен, выходя из зацепления на стороне всасывания, создают разряжение. Под действием атмосферного давления жидкость из гидробака заполняет освобождающиеся межзубовые впадины. Затем зубья с жидкостью переносятся по окружности к стороне нагнетания. При входе зубьев в зацепление объем межзубового пространства уменьшается, и жидкость вытесняется в нагнетательную магистраль.

В некоторых конструкциях применяется схема с шестерней внутреннего зацепления, где ведущая шестерня расположена внутри кольцевой шестерни с внутренними зубьями. Между ними находится серповидная вставка, разделяющая полости всасывания и нагнетания. Такая схема обеспечивает более плавную подачу и меньшую пульсацию по сравнению с внешним зацеплением.

Пульсация подачи и способы ее снижения

Пульсация подачи неотъемлемо сопровождает работу шестеренных насосов и обусловлена периодическим изменением объема межзубовых камер. При повороте шестерни на угол, соответствующий одному шагу, происходит одно колебание подачи, а за полный оборот число колебаний равно числу зубьев ведущей шестерни.

Коэффициент неравномерности подачи зависит от количества зубьев шестерен. Для насосов с восемью зубьями пульсация достигает 22%, с двенадцатью зубьями снижается до 15%, а при восемнадцати зубьях составляет 10,5%. Снижение пульсации имеет практическое значение, так как она вызывает колебания давления в гидросистеме, что может приводить к вибрациям трубопроводов и снижению ресурса гидроаппаратуры.

Для уменьшения пульсации применяются различные конструктивные решения. Введение разгрузочных полостей в конструкции насоса позволяет снизить относительную величину пульсации скорости на 6,9%. Увеличение давления на выходе с 0,16 МПа до 16 МПа уменьшает пульсацию скорости на 6,1%. Также используются многопоточные конструкции со смещением зубьев на половину шага, что позволяет скомпенсировать пульсации от разных рабочих секций.

Торцевое уплотнение и радиальная компенсация зазоров

Одна из задач при проектировании шестеренных насосов – минимизация утечек рабочей жидкости через зазоры между подвижными и неподвижными элементами. Торцевое уплотнение обеспечивает герметизацию между корпусом насоса и боковыми поверхностями шестерен, предотвращая перетоки жидкости из зоны высокого давления в зону всасывания.

Радиальная компенсация зазоров это автоматическое регулирование зазора между вершинами зубьев и внутренней поверхностью корпуса в зависимости от давления нагнетания. При повышении давления увеличиваются силы, прижимающие шестерни к корпусу, что снижает утечки и поддерживает высокий объемный КПД. Современные конструктивные решения предусматривают также гидродинамическую разгрузку подшипников, обеспечивающую создание масляной пленки между валом и втулкой.

Эффективность уплотнений напрямую влияет на всасывающую способность насоса – способность создавать разрежение на входе и заполнять рабочие камеры жидкостью. Для нормальной работы насоса необходимо обеспечить достаточный кавитационный запас – разность между давлением на входе и давлением насыщенных паров жидкости, предотвращающую возникновение кавитации.

Объемный КПД и рабочие параметры

Объемный КПД служит показателем эффективности шестеренного насоса, характеризующим отношение действительной подачи к теоретической. Для насосов типа НШ объемный КПД составляет не менее 0,92. Высокий объемный КПД достигается благодаря минимальным зазорам между шестернями и корпусом, а также эффективным уплотнениям.

Номинальное давление для насосов НШ-16 составляет 16 МПа, максимальное – 21 МПа. Номинальная частота вращения – 40 с⁻¹ (2400 об/мин), при этом допускается работа в диапазоне от 500 до 3600 об/мин. Потребляемая номинальная мощность составляет около 13,8 кВт. Масса насоса варьируется от 1,66 до 2,89 кг в зависимости от модификации.

Долговечность и надежность насоса зависят от соблюдения эксплуатационных параметров. Превышение максимального давления или частоты вращения может привести к возникновению кавитации, разрушению подшипниковых узлов и снижению общего КПД. Регулярный контроль состояния рабочей жидкости, своевременная замена фильтров и поддержание оптимального температурного режима обеспечивают длительную безаварийную работу шестеренного насоса.

Технические характеристики шестеренных гидравлических насосов

Шестеренные гидравлические насосы характеризуются совокупностью параметров, определяющих их производительность, мощностные возможности и области применения. Понимание этих характеристик необходимо для правильного подбора оборудования под конкретные условия эксплуатации.

Основные параметры? Рабочий объем, давление и частота вращения

Рабочий объем насоса определяет количество жидкости, которое насос теоретически может подать за один оборот вала. Эта величина обозначается в маркировке насосов типа НШ, например, цифра "16" в обозначении НШ-16 соответствует рабочему объему 16 см³/об. Для насосов серии "MASTER" доступны значения рабочего объема от 50 до 100 см³/об и более.

Рабочий объем определяется геометрическими параметрами зацепления: модулем m, числом зубьев z и шириной шестерни b. Расчетная формула имеет вид: V₀ = 2 · π · m² · z · b. При выборе насоса необходимо учитывать, что увеличение рабочего объема при прочих равных условиях ведет к росту производительности и потребляемой мощности.

Давление – второй параметр. Для насосов НШ-16 номинальное давление составляет 16 МПа, максимальное – 21 МПа. Насосы серии "MASTER" с рабочим объемом 50 см³ имеют номинальное давление 16-20 МПа и максимальное до 25 МПа. Современные модели иностранных производителей, например Parker и Eaton, рассчитаны на рабочее давление до 250 бар с пиковыми нагрузками до 280 бар.

Частота вращения определяет фактическую производительность насоса. Для НШ-16 номинальная частота составляет 2400 об/мин, а максимальная достигает 3600 об/мин. У насосов с большим рабочим объемом (50 см³) максимальная частота вращения обычно ограничена 3000 об/мин. При выборе насоса важно согласовывать рабочий диапазон частот с характеристиками приводного двигателя.

Подача и производительность

Действительная подача насоса Q определяется произведением рабочего объема V₀ на частоту вращения n и объемный КПД η_об: Q = V₀ · n · η_об.

Для насоса НШ-16 при номинальной частоте 2400 об/мин действительная подача составляет 33,6-34,4 л/мин. Насос НШ-50 при 3000 об/мин обеспечивает подачу около 70 л/мин при номинальном давлении.

Объемный КПД η_об характеризует внутренние утечки жидкости через зазоры между сопрягаемыми поверхностями и перетечки из зоны нагнетания в зону всасывания. Для современных шестеренных насосов объемный КПД находится в диапазоне 0,85-0,95 в зависимости от режима работы и степени износа оборудования.

Мощностные характеристики

Потребляемая мощность насоса определяется как произведение давления p на действительную подачу Q, деленное на полный КПД η: N = p · Q / η.

Для насоса НШ-16 при номинальных параметрах потребляемая мощность составляет 11,8-13,8 кВт. Насос НШ-50 с производительностью 70 л/мин при давлении 20 МПа потребляет до 51,9 кВт. Полный КПД насоса включает объемную, гидравлическую и механическую составляющие и определяет эффективность преобразования механической энергии в гидравлическую.

Температурный диапазон и вязкость рабочей жидкости

Большинство шестеренных насосов рассчитаны на работу с минеральными гидравлическими маслами вязкостью 10-160 сСт. Оптимальная вязкость для большинства моделей составляет около 46 сСт.

Рабочий температурный диапазон для насосов общего назначения обычно составляет от -20°C до +100°C. Специализированные модели могут эксплуатироваться при температурах от -40°C до +120°C, например, насосы с магнитной муфтой March Master Gear. Для высокотемпературных применений существуют модели с диапазоном до +220°C.

Конструктивные особенности по типу зацепления

Насосы с внешним зацеплением – наиболее распространенная конструкция, где две шестерни одинакового размера находятся в зацеплении снаружи. К этому типу относятся все насосы серии НШ. Они отличаются простотой конструкции и высокой надежностью при работе с чистыми маслами.

Насосы с внутренним зацеплением имеют ведущую шестерню, расположенную внутри кольцевой шестерни с внутренними зубьями. Такие насосы, например серия HG от Bosch Rexroth, обеспечивают более высокий КПД и меньшую пульсацию подачи. Они применяются в промышленных системах с высокими требованиями к стабильности давления.

Габаритно-массовые характеристики и материалы

Вес шестеренного насоса напрямую зависит от его рабочего объема. Насосы НШ-16 имеют массу около 1,9-2,9 кг, НШ-50 – до 6,75 кг. Корпуса обычно изготавливаются из высокопрочного чугуна или алюминиевых сплавов для снижения веса. Шестерни производятся из высокопрочной стали с термообработкой для обеспечения износостойкости.

Насосы Parker серии PGP511H с алюминиевым корпусом предлагают решение с уменьшенным весом при сохранении высоких рабочих давлений. Конструкция таких насосов может включать специальный профиль ротора для снижения шума и пульсаций.

Специализированные характеристики

• Кавитационный запас характеризует способность насоса работать без возникновения кавитации при низком давлении на входе. Для насосов с магнитной муфтой минимальный кавитационный запас составляет 2,0-2,5 м.
• Реверсивность – возможность изменения направления вращения – реализована в некоторых моделях, например в насосах Parker P2075R. Для насосов серии НШ направление вращения строго фиксировано и указывается в маркировке (Л – левое).
• Требования к фильтрации рабочей жидкости для насосов с внутренним зацеплением обычно составляют 15-25 мкм, что обеспечивает защиту прецизионных пар от абразивного износа.

Сравнительная таблица параметров насосов НШ

Насоса

При выборе шестеренного насоса необходимо учитывать не только номинальные параметры, но и фактические условия эксплуатации. Температура окружающей среды, тип рабочей жидкости, частота вращения приводного вала и требуемое рабочее давление должны соответствовать рабочим характеристикам насоса.

Для систем с высокими требованиями к стабильности давления предпочтение отдается насосам с внутренним зацеплением. Для мобильной техники и сельскохозяйственных машин чаще выбирают насосы с внешним зацеплением из-за их надежности и ремонтопригодности. При значительных колебаниях температуры окружающей среды следует обращать внимание на модели с широким температурным диапазоном.

Регулярное техническое обслуживание, включающее контроль уровня и состояния масла, проверку фильтрующих элементов и своевременную замену уплотнений, позволяет значительно продлить ресурс шестеренного насоса и обеспечить его стабильную работу в течение заявленного производителем срока службы.

При монтаже насоса следует строго соблюдать указанное производителем направление вращения, обеспечивать достаточный кавитационный запас на входе и использовать рекомендованные типы и марки гидравлических масел. Отклонение от этих требований может привести к снижению объемного КПД, ускоренному износу сопрягаемых поверхностей и преждевременному выходу насоса из строя.
