Современное производство металлоизделий немыслимо без высокоточного листогибочного оборудования. В основе любой операции гибки лежит тандем двух ключевых элементов оснастки: пуансона и матрицы. Пуансон, как верхний рабочий инструмент, воздействует на заготовку, принуждая её принять требуемую геометрию путём пластической деформации.
В отличие от матрицы, которая служит ложементом, пуансон непосредственно контактирует с внутренней поверхностью будущего изгиба, определяя его радиус и чистоту угла.

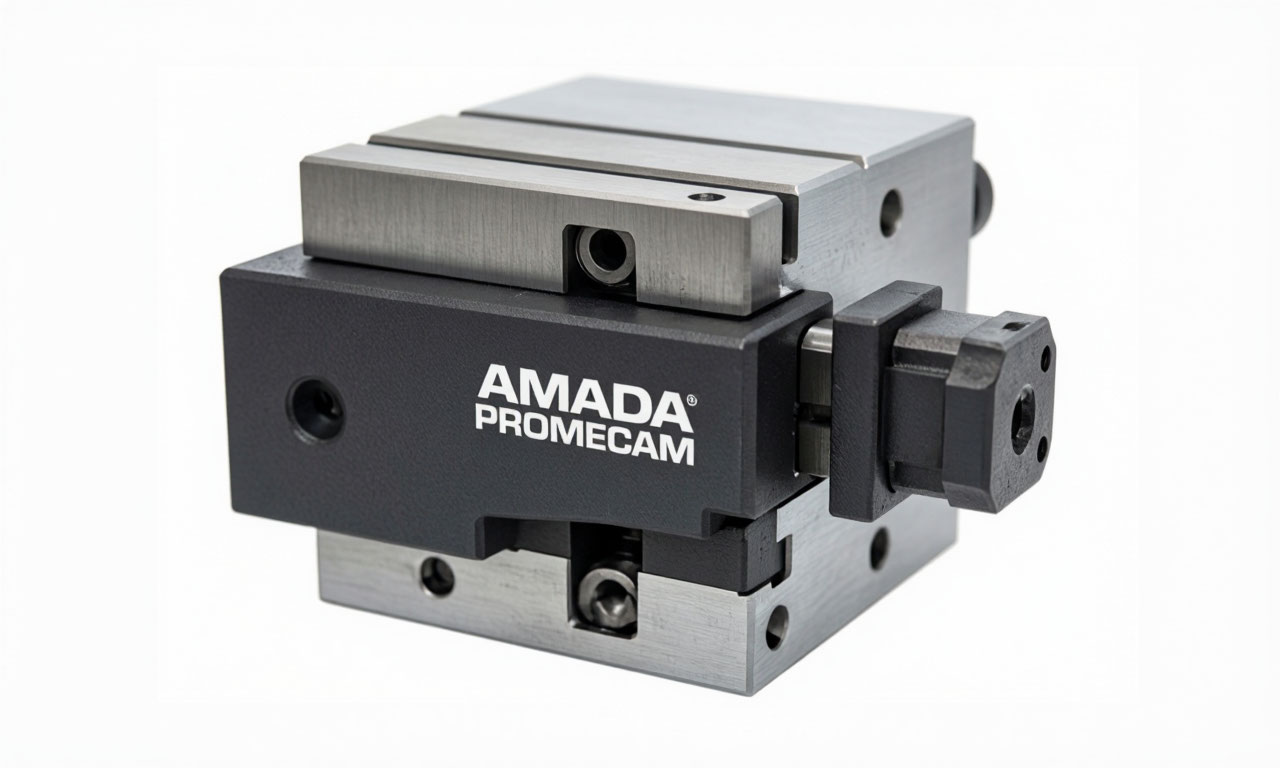

Наибольшее распространение в мире получила система крепления инструмента AMADA Promecam. Этот стандарт, часто называемый "европейским", используется на подавляющем большинстве листогибочных прессов европейских, турецких и азиатских производителей. К числу совместимых марок относятся такие гиганты, как Amada, Durmazlar, Baykal, Ermaksan, Bystronic-Beyeler Euro-B, Haco, Gasparini, Schiavi, а также множество китайских станков, включая Yangli и Yawei.
Широкая распространённость системы позволяет предприятиям легко пополнять парк инструмента, не привязываясь к одному поставщику.

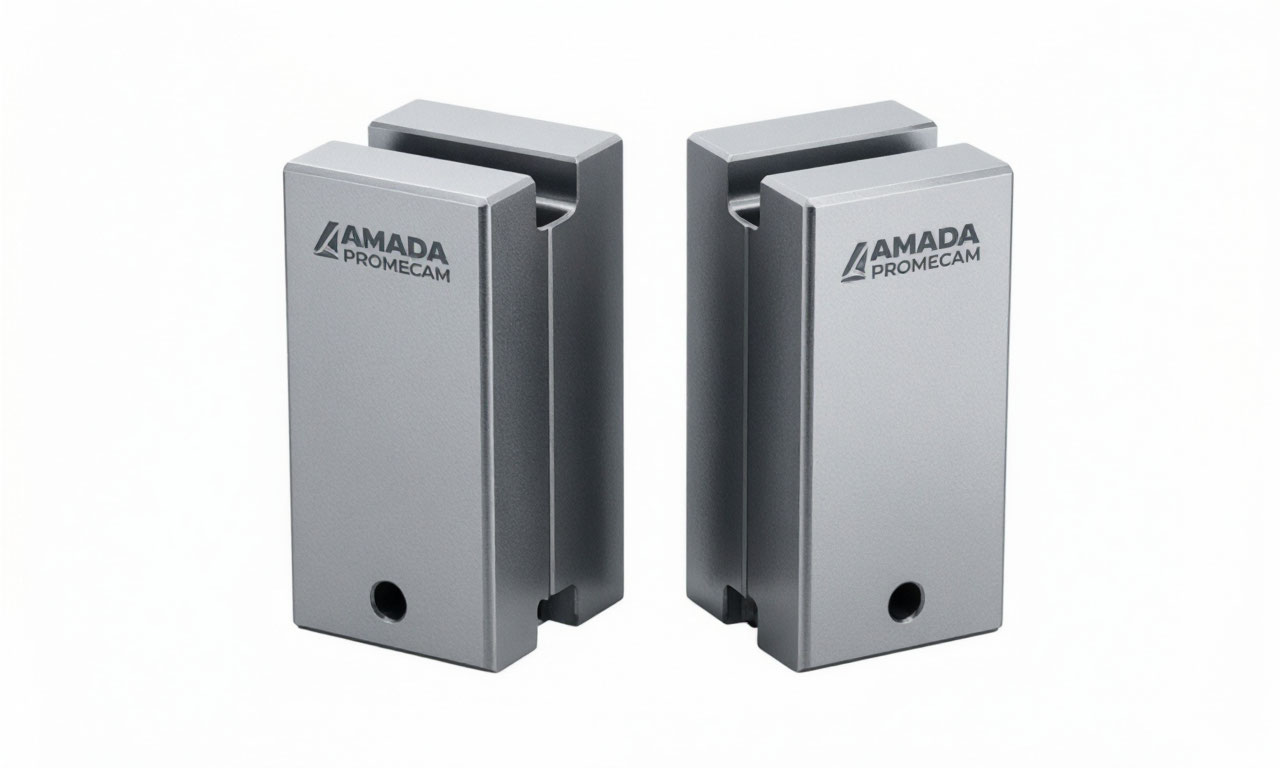

Пуансоны и матрицы системы AMADA PROMECAM отличаются строго регламентированными посадочными размерами. Высота хвостовика пуансона, как правило, составляет 30 мм, что является стандартом для данной системы крепления. Сама геометрия хвостовика это Т-образный паз, обеспечивающий быструю и надёжную фиксацию в верхней балке пресса.
Поставка инструмента чаще всего осуществляется в трёх вариантах длины: цельные секции 835 мм, 415 мм, или секционные наборы общей длиной 805 мм, состоящие из нескольких модулей различной длины (от 10 до 370 мм).
Основные геометрические параметры? Форма, угол и высота
Выбор конкретного типа пуансона диктуется конструкцией детали и технологией её изготовления. Прямые пуансоны являются наиболее распространённым и универсальным решением. Их конструктивная простота обеспечивает высокую жёсткость и устойчивость к боковым нагрузкам. Стандартный угол при вершине такого пуансона составляет 88° или 90°, что позволяет получать точные углы гибки за счёт пружинения металла.
Прямой пуансон идеально подходит для выполнения закрывающих гибов, когда у детали имеются отгибы с обеих сторон. В подобных операциях важно, чтобы инструмент не упирался в ранее сформированные полки, а прямой корпус гарантирует равномерное распределение давления по всей длине заготовки. Точность обработки обеспечивается не только формой, но и прецизионной шлифовкой всех посадочных и рабочих поверхностей с допуском до 0,02 мм на 1000 мм длины.
Для особо ответственных операций возможно достижение допуска в 0,01 мм/1000 мм.
Значение высоты пуансона выходит за рамки простого габаритного размера. Высота замыкания инструмента определяет свободное пространство между верхней балкой и рабочим столом. В ситуациях, когда требуется увеличить рабочую высоту для применения низких пуансонов или для выполнения гибов в высоких коробчатых деталях, применяются специальные адаптеры или переходники, совместимые с системой AMADA PROMECAM.
Сравнительная таблица типов пуансонов по геометрическим параметрам
| Тип пуансона | Угол при вершине | Высота хвостовика | Тип корпуса | Особенности применения |
|---|---|---|---|---|
| Прямой стандартный | 88° – 90° | 30 мм | Прямой | Закрывающие гибы, детали с отгибами с обеих сторон |
| Прямой усиленный | 88° | 30 мм | Прямой с увеличенным сечением | Толстолистовой металл, повышенные нагрузки |
| Пуансон "гусиная шея" | 86° – 90° | 30 мм | Изогнутый (с удлинённой шейкой) | П-образные профили, узкое основание, высокие стенки |
| Пуансон для плющения | 26° – 30° | 30 мм | Острый (специальная заточка) | Подготовка кромки под плющение, острый подгиб |
| Прецизионный пуансон | 90° | 30 мм | Прямой с особой шлифовкой | Детали с минимальными допусками до 0,01 мм/1000 мм |
Специализированные пуансоны- "гусиная шея" и другие
Когда необходимо изготовить деталь сложной формы, например, П-образный профиль с узким основанием и высокими стенками или глубокий короб, на помощь приходят пуансоны типа "гусиная шея" (гусак). Основное отличие этой оснастки заключается в изогнутой форме корпуса, которая обеспечивает необходимый зазор между инструментом и уже согнутыми стенками заготовки.
Конструкция с удлинённой шейкой предотвращает столкновение пуансона с фланцами детали во время гибки. Это позволяет формировать глубокие каналы и сложные отбортовки, которые недоступны для прямого инструмента. Специалисты выделяют несколько модификаций оснастки "гусиная шея": стандартные пуансоны для большинства задач, усиленные для работы с толстолистовым металлом и высокими нагрузками, а также прецизионные версии для работы с минимальными допусками.
В условиях серийного производства применение таких пуансонов позволяет сократить количество переналадок, так как один комплект способен выполнять несколько операций.
Отдельную категорию представляют пуансоны для плющения металла. Данная технология используется для получения неразъёмных соединений вентиляционных систем, кожухов и других изделий. В большинстве случаев процесс начинается с острого подгиба кромки, для которого применяются специальные пуансоны с углами при вершине 26° или 30°. Это позволяет создать первый изгиб с острым углом, который в дальнейшем подвергается операции плющения, то есть сплющивания двух слоёв металла.
В отличие от гибочных, задача такого пуансона не просто изогнуть лист, а подготовить кромку для последующей деформации сжатия.
Технология производства, материалы и износостойкость
Качество гибочного инструмента напрямую зависит от используемых материалов и применяемой термообработки. Пуансоны производятся из высококачественных инструментальных сталей, таких как C45 (стандарт UNI), 1.2312 (DIN) или легированная сталь 42CrMo4, обладающая высокими прочностными характеристиками. Для корпуса инструмента критически важна вязкость, чтобы выдерживать ударные нагрузки и вибрации без разрушения, тогда как рабочая часть требует высокой твёрдости для сопротивления абразивному износу.
Термическая обработка, как правило, проводится методом индукционной закалки. Этот способ позволяет нагреть и закалить только поверхностный слой рабочей части пуансона (на глубину 2-3 мм), сохраняя при этом вязкость сердцевины. Твёрдость поверхности после закалки достигает 54-60 HRC, что обеспечивает длительный срок службы инструмента. После закалки производится финишная шлифовка рабочих и базовых поверхностей, обеспечивающая требуемую геометрическую точность.
В некоторых случаях по желанию заказчика применяется лазерная закалка, способная обеспечить твёрдость поверхности до 56-60 HRC.
Дополнительные меры защиты включают дробеструйную обработку лицевых поверхностей и нанесение защитных покрытий на рабочую кромку. Для маркировки каждого элемента оснастки используется гравировка или лазерное кодирование, которое содержит информацию о типоразмере, рабочем радиусе и угле. Правильное хранение инструмента в деревянной таре с консервационной смазкой предотвращает коррозию и механические повреждения посадочных мест.
Сравнительная таблица материалов и свойств пуансонов
| Марка стали | Твёрдость поверхности (HRC) | Глубина закалённого слоя | Способ закалки | Износостойкость | Вязкость сердцевины |
|---|---|---|---|---|---|
| C45 | 54 – 56 | 2 – 3 мм | Индукционная | Средняя | Высокая |
| 1.2312 | 56 – 58 | 2,5 – 3 мм | Индукционная | Высокая | Высокая |
| 42CrMo4 | 58 – 60 | 3 мм | Индукционная | Очень высокая | Очень высокая |
| Легированная сталь (лазерная закалка) | 56 – 60 | 1,5 – 2 мм | Лазерная | Максимальная | Средняя |

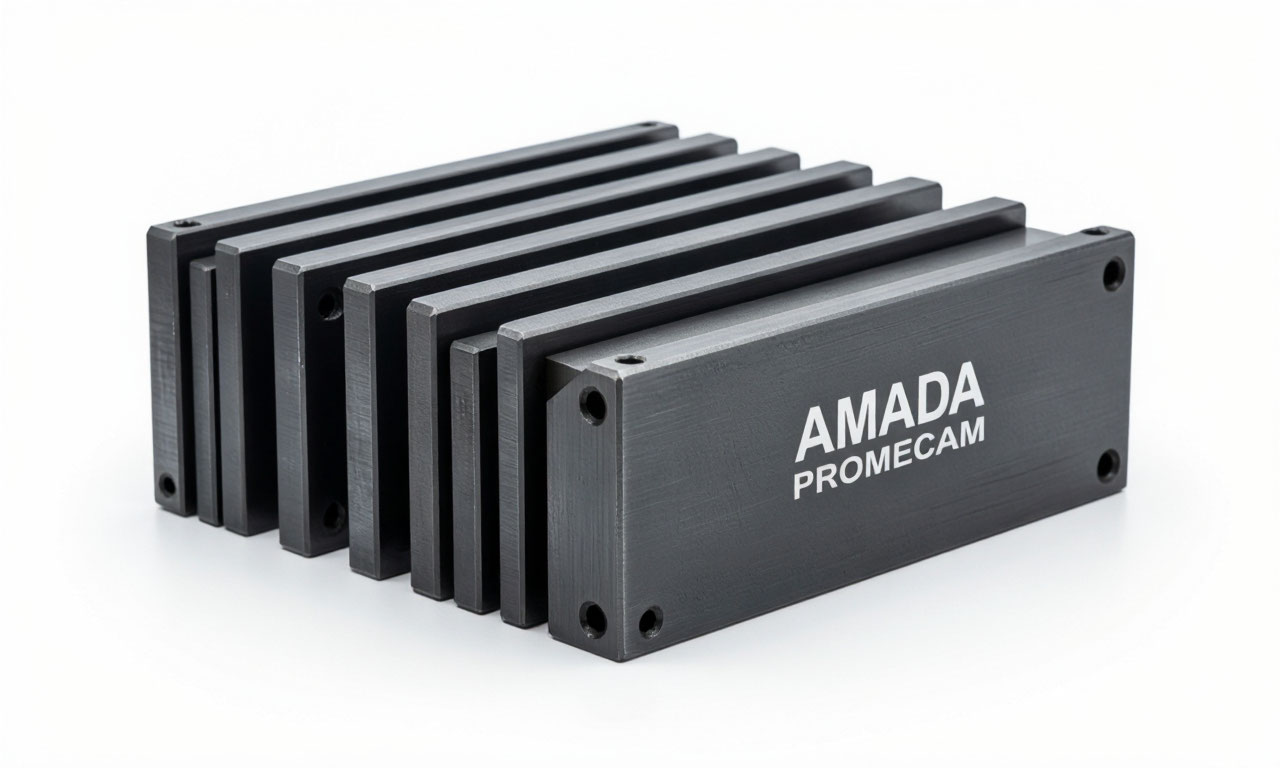

Критерии выбора и практические рекомендации
При подборе пуансона для листогибочного пресса необходимо учитывать не только геометрию детали, но и технологические параметры станка. Максимальное допустимое усилие на метр длины инструмента для стандартной системы AMADA PROMECAM составляет 100 т/м (1000 кН/м). Превышение этого показателя приводит к деформации или разрушению пуансона.
Выбор радиуса рабочей части напрямую зависит от толщины обрабатываемого металла и требуемых допусков. Для стандартной воздушной гибки радиус изгиба обычно составляет около 8-10% от ширины раскрытия V-образной матрицы. При использовании пуансонов типа "гусиная шея" для толстых листов важно проверять, чтобы высоты замыкания матрицы и пуансона совпадали для корректной работы заднего упора и системы программирования ЧПУ.
Особое внимание стоит уделять совместимости. Хотя инструмент AMADA PROMECAM широко распространён, в ряде случаев для его установки на старые модели станков могут потребоваться переходные адаптеры, позволяющие нивелировать разницу в посадочных размерах.
Регулярная профилактика инструмента, включающая очистку от окалины и проверку креплений, значительно продлевает срок его службы и обеспечивает стабильное качество гибки на всём протяжении производственного цикла.
Ниже представлен отдельный блок с видами и требованиями к гибочным пуансонам. Данный материал не дублирует статью, а расширяет её техническим содержанием.
Виды гибочных пуансонов по конструктивному исполнению
Классификация гибочных пуансонов ведётся по нескольким признакам. По способу крепления различают инструмент с Т-образным хвостовиком (стандарт AMADA PROMECAM), с цилиндрическим хвостовиком, а также быстросменные варианты с пружинным фиксатором. Наибольшее распространение получила первая категория, обеспечивающая надёжную фиксацию и быструю переналадку.
По форме рабочей части выделяются прямые, угловые, радиусные и специальные пуансоны. Прямые имеют плоскую или слегка скруглённую вершину и используются для стандартных операций. Угловые оснащены острой кромкой с фиксированным углом (чаще всего 88° или 90°) и предназначены для получения чётких внутренних углов. Радиусные пуансоны имеют закруглённую вершину с заданным радиусом, что позволяет формировать плавные изгибы без повреждения поверхности металла.
- По назначению инструмент делится на универсальный и специализированный. Универсальные пуансоны подходят для широкого круга задач - от гибки простых уголков до изготовления корпусных деталей средней сложности. Специализированные разрабатываются под конкретные операции: гибку толстого листа, работу с высокими полками, плющение, калибровку, правку или гибку трубчатых заготовок.
- По способу изготовления пуансоны бывают цельные и составные. Цельные вытачиваются из одного куска стали, что обеспечивает максимальную жёсткость и долговечность. Составные имеют сменную рабочую вставку, закреплённую в корпусе. Такая конструкция позволяет заменять изношенную часть без замены всего инструмента, что экономически оправдано при больших объёмах производства.
- По точности исполнения выделяют три класса: стандартный (допуск 0,05 мм/1000 мм), повышенный (0,02 мм/1000 мм) и прецизионный (0,01 мм/1000 мм). Прецизионный инструмент применяется в аэрокосмической, медицинской и электронной промышленности, где допуски на готовые детали минимальны.
Виды пуансонов по форме корпуса и их применение
- Прямые пуансоны. Классическая конструкция с вертикальным корпусом. Используются для большинства стандартных гибочных операций, включая V-образную гибку, закрывающие гибы и гибку простых уголков. Отличаются высокой жёсткостью и устойчивостью к деформации при нагрузках до 100 т/м.
- Пуансоны с удлинённой шейкой ("гусиная шея"). Корпус смещён назад относительно оси хвостовика. Предназначены для гибки деталей с высокими стенками и узким основанием, а также для операций, где прямой пуансон неизбежно столкнулся бы с ранее сформированными элементами. Выпускаются с разной длиной шейки - от 50 до 300 мм.
- Изогнутые пуансоны. Имеют сложную криволинейную форму, позволяющую обходить препятствия и формировать детали с многократными перегибами. Часто применяются в производстве сложных коробов, воздуховодов и автомобильных компонентов.
- Пуансоны для плющения. Оснащены острым наконечником с углом 26–30°. Служат для первого этапа плющения - формирования острой кромки, которая впоследствии сплющивается. Некоторые модели имеют плоскую рабочую поверхность для финишного плющения.
- Радиусные (сферические) пуансоны. Рабочая часть выполнена в виде полуокружности или сегмента. Используются для гибки крупных радиусов, а также для операций, требующих минимального риска повреждения покрытия или структуры металла.
- Пуансоны для гибки толстого листа. Отличаются увеличенным сечением корпуса и усиленной геометрией хвостовика. Рассчитаны на удельное усилие до 150 т/м и работают с металлом толщиной от 6 до 25 мм.
Технические требования к гибочным пуансонам
К гибочным пуансонам предъявляется комплекс требований, регламентируемых международными и национальными стандартами. Основным документом является DIN 8580 (нормативы на обрабатывающие процессы), а также отраслевые стандарты производителей гибочного оборудования. Совокупность требований охватывает геометрию, материал, твёрдость, точность, стойкость и безопасность.
Требования к геометрии и размерам
Посадочные размеры должны строго соответствовать системе крепления станка.
- Для AMADA PROMECAM это высота хвостовика 30 мм, ширина хвостовика 12 мм, глубина Т-образного паза - 8 мм.
- Отклонения допускаются не более 0,03 мм по критическим размерам. Угол при вершине пуансона должен соответствовать проектному значению с допуском ±0,5° для стандартного инструмента и ±0,2° для прецизионного.
- Прямолинейность рабочей кромки по всей длине инструмента является обязательным условием. Для длины 835 мм допустимое отклонение не превышает 0,05 мм в стандартном исполнении и 0,02 мм в прецизионном. Радиус скругления вершины не должен иметь заусенцев, рисок или микротрещин, которые могут передаться на поверхность заготовки.
Требования к материалам и термической обработке
Материал пуансона должен обеспечивать сочетание высокой поверхностной твёрдости и вязкой сердцевины. Химический состав регламентирован: содержание углерода не менее 0,4%, марганца - до 0,8%, хрома - до 1,5% для легированных сталей. Твёрдость рабочей поверхности после термообработки должна составлять 54–60 HRC в зависимости от класса инструмента.
Глубина закалённого слоя не должна быть менее 2 мм для обеспечения запаса прочности при переточках. Отпуск проводится при температуре 180–220°С для снятия внутренних напряжений. Структура металла должна быть мелкозернистой, без видимых включений и пор.
Требования к точности и шероховатости
Шероховатость рабочей поверхности не должна превышать Ra 0,4 мкм для стандартных пуансонов и Ra 0,2 мкм для прецизионных. Это необходимо для получения чистой поверхности гиба без царапин и задиров. Опорные поверхности имеют шероховатость не более Ra 1,6 мкм.
Допуски соосности и параллельности: отклонение оси хвостовика относительно оси рабочей части не должно превышать 0,03 мм на 100 мм длины. Боковые поверхности должны быть перпендикулярны основанию с отклонением не более 0,02 мм на 100 мм.
Требования к эксплуатационным характеристикам
Пуансон должен выдерживать паспортное усилие станка с коэффициентом запаса 1,5. Циклическая прочность: не менее 1 000 000 циклов нагружения без появления трещин при номинальной нагрузке. Износостойкость: потеря геометрии не должна превышать 0,05 мм после 100 000 рабочих ходов в условиях серийного производства.
Дополнительные требования включают стойкость к коррозии (обеспечивается консервационной смазкой и хранением), возможность многократной переточки (не менее 5–10 раз без потери эксплуатационных свойств), а также соответствие правилам охраны труда - отсутствие острых кромок и заусенцев на нерабочих поверхностях.
Требования к документации и маркировке
Каждый пуансон должен иметь маркировку, нанесённую методом гравировки или лазерной печати.
Маркировка включает: обозначение производителя, типоразмер, угол при вершине, радиус рабочей части, длину инструмента и класс точности. Допускается нанесение QR-кода с полной технической информацией.
Сопроводительная документация должна содержать сертификат соответствия, паспорт с указанием фактических размеров и результатов контроля твёрдости, а также рекомендации по эксплуатации, переточкам и хранению. Для инструмента повышенной точности обязательно прилагается протокол измерений с указанием погрешностей по всем критическим параметрам.
Требования к комплектации и поставке
Пуансоны поставляются в комплектации согласно заказу. Каждый элемент упаковывается в индивидуальную деревянную или пластиковую тару с амортизирующим слоем. Инструмент должен быть покрыт антикоррозийной смазкой и завернут в влагонепроницаемую бумагу или плёнку.
Крупные партии сопровождаются упаковочной ведомостью с перечнем всех позиций и их количеством. Поставка осуществляется в оговорённые сроки, при этом инструмент должен сохранять защитное покрытие и упаковку до момента ввода в эксплуатацию. Нарушение упаковки или наличие следов коррозии являются основанием для замены партии или возврата поставщику.
