Винтовые компрессоры стали неотъемлемой частью современной промышленности. Они обеспечивают сжатым воздухом производственные линии, пневматический инструмент, системы автоматизации и множество других технологических процессов. Популярность этого типа оборудования обусловлена надежностью, эффективностью и способностью работать длительное время без остановок, что критично для предприятий с непрерывным циклом работы, если интересно какие существуют винтовые компрессоры на pnvm.ru эта информация доступна в удобном виде.

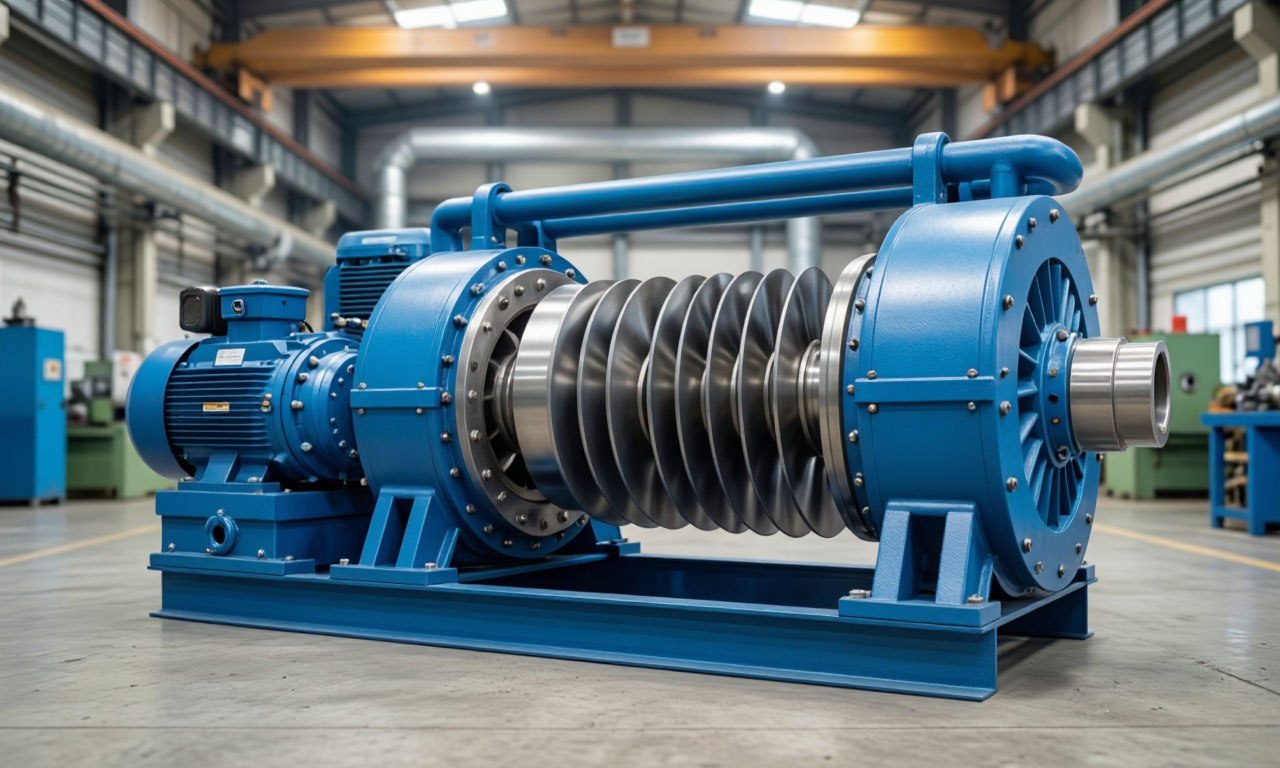

Винтовая пара - сердце компрессора
Основой любого винтового компрессора является винтовая пара - два ротора, ведущий и ведомый, размещенные в корпусе. Роторы имеют специальную винтовую нарезку, которая при вращении создает замкнутые объемы воздуха, перемещающиеся от всасывающего патрубка к нагнетательному. Ведущий ротор соединяется с двигателем и передает вращение ведомому через синхронизирующие шестерни, что исключает их непосредственный контакт и сопутствующий износ.
- Форма профиля зубьев и количество заходов на роторах определяют технические характеристики компрессора. В современных моделях используются асимметричные профили с соотношением числа заходов 4/5, 5/6 или 6/8 на ведущем и ведомом винтах.
- Такие решения позволяют снизить перетечки газа между полостями и повысить объемную эффективность. Разработка новых типов профилей существенно расширила область применения винтовых компрессоров, в том числе в сторону малых производительностей.
- Вращение роторов происходит с высокой частотой, что обеспечивает равномерную подачу сжатого воздуха без пульсаций, характерных для поршневых агрегатов. Это свойство особенно ценно для технологических процессов, чувствительных к колебаниям давления. При этом винтовая пара полностью уравновешена, поэтому компрессор не требует массивных фундаментов и создает минимальные вибрации при работе.
Маслозаполненный компрессор - преимущества и особенности
Маслозаполненные винтовые компрессоры получили наибольшее распространение в промышленности благодаря своей эффективности и долговечности. В таких агрегатах масло подается непосредственно в камеру сжатия, где выполняет сразу несколько критически важных функций: охлаждение сжимаемого воздуха, смазка роторов и подшипников, уплотнение зазоров между винтами.
Присутствие масла в рабочей полости позволяет значительно уменьшить зазоры между роторами без риска их заклинивания из-за теплового расширения. Это положительно влияет на объемные и энергетические показатели компрессора. Средняя наработка на отказ у маслозаполненных винтовых компрессоров достигает 20000 часов, а ресурс до капитального ремонта составляет 50000 часов, что на порядок выше показателей поршневых аналогов.
Основное ограничение маслозаполненных компрессоров - присутствие микрокапель масла в сжатом воздухе. Для большинства промышленных применений, таких как работа пневмоинструмента, управление роботами или покраска, это не является критичным фактором. Однако в пищевой, медицинской и электронной промышленности, где требуется абсолютно чистый воздух, применяются безмасляные компрессоры, которые используют альтернативные системы охлаждения и синхронизирующие шестерни для исключения контакта роторов.
Частотный преобразователь - управление производительностью
Современные винтовые компрессоры все чаще оснащаются частотными преобразователями, которые обеспечивают плавное регулирование скорости вращения двигателя. В отличие от компрессоров с фиксированной скоростью, работающих в режиме "включено-выключено", частотно-регулируемый привод позволяет точно согласовывать производительность компрессора с текущим потреблением сжатого воздуха.
Преобразователь частоты изменяет частоту и напряжение, подаваемые на электродвигатель, что позволяет регулировать его обороты в широком диапазоне - от 0 до 590 Гц в зависимости от модели. При снижении потребления воздуха компрессор уменьшает скорость вращения, а не отключается полностью, что существенно экономит электроэнергию. Экономический эффект особенно заметен на предприятиях с переменным расходом сжатого воздуха в течение рабочей смены.
Современные частотные преобразователи оснащаются встроенными ПИД-регуляторами для автоматической поддержания заданного давления в пневмосети. Дополнительные функции включают защиту от работы без смазки, обнаружение неисправностей механической части, возможность управления несколькими насосами или вентиляторами одновременно. Коэффициент мощности (cos φ) таких устройств близок к единице, что снижает нагрузку на электрическую сеть и уменьшает потери на реактивную мощность.
Производительность по воздуху
Производительность по воздуху - ключевой параметр, определяющий возможность компрессора обеспечить сжатым воздухом потребителей. Она измеряется в кубических метрах в минуту (м³/мин) или литрах в минуту (л/мин) и зависит от рабочего давления: чем выше требуемое давление, тем ниже производительность при той же мощности двигателя.
Для примера, компрессор мощностью 30 кВт может иметь производительность 4,38 м³/мин при давлении 7,5 бар, но при повышении давления до 15 бар производительность снижается до 3,02 м³/мин. При выборе компрессора необходимо учитывать суммарный расход воздуха всех потребителей с запасом 15-20% на пиковые нагрузки и возможное расширение производства. Для каждого типа пневматического инструмента существуют рекомендованные значения расхода воздуха: краскораспылитель потребляет 150-400 л/мин, шлифовальная машина - 180-450 л/мин, ударный гайковерт - 400-450 л/мин.
Производительность компрессора также зависит от температуры и влажности всасываемого воздуха. При повышении температуры или влажности плотность воздуха уменьшается, что снижает массовую производительность. Поэтому при расчетах необходимо учитывать климатические условия в помещении компрессорной станции и корректировать требуемые параметры.
Рабочее давление
Рабочее давление в пневмосистеме определяется требованиями технологического оборудования. Большинство промышленных пневмоинструментов рассчитаны на давление 6-7 бар, в то время как для пескоструйной обработки требуется до 8 бар, а для испытаний и обдувки - до 10 бар и выше. Компрессоры производятся с максимальным рабочим давлением от 7,5 до 15 бар, а в отдельных случаях - до 30 бар для поршневых бустеров.
Важно понимать, что рабочее давление в системе не является постоянной величиной. В цикле работы компрессора давление колеблется между нижней и верхней уставками, определяемыми реле давления или контроллером управления. Для компрессора с максимальным давлением 10 бар рабочее давление в сети может составлять от 6 до 10 бар в зависимости от настройки регулятора. При выборе компрессора следует ориентироваться на максимальное потребление воздуха при пиковом давлении, чтобы обеспечить стабильную работу всех потребителей.
Современные компрессоры с частотным регулированием способны поддерживать заданное давление с точностью до 0,1 бар, что минимизирует потери энергии и исключает перепады давления, влияющие на качество технологических операций. Для поддержания стабильности давления в пневмосети также используется ресивер.
Ресивер - накопитель сжатого воздуха
Ресивер представляет собой емкость для хранения сжатого воздуха, выполняющую несколько важных функций в компрессорной системе. Основное назначение ресивера - накопление и хранение сжатого воздуха для компенсации пиковых нагрузок, когда потребление превышает производительность компрессора. Это позволяет избегать перепадов давления в пневмосистеме и обеспечивать стабильную работу оборудования.
Кроме того, ресивер способствует охлаждению сжатого воздуха, конденсации влаги и сглаживанию пульсаций воздушного потока, возникающих при работе поршневых компрессоров. В винтовых компрессорах пульсации минимальны, но ресивер все равно необходим для снижения числа пусков и остановок двигателя, что увеличивает его ресурс и экономит электроэнергию.
Объем ресивера подбирается исходя из производительности компрессора и характера потребления воздуха. Для промышленных установок объем может составлять от 500 литров до нескольких тысяч литров.
Например, ресивер РГ 500/16 имеет объем 500 литров и рассчитан на давление 16 атмосфер, чего достаточно для компрессора мощностью до 18,5 кВт. Конструкция может предусматривать плиту для установки компрессора, осушителя и системы фильтрации, что упрощает монтаж и экономит производственное пространство.
Осушитель воздуха
Сжатый воздух содержит водяные пары, которые при охлаждении конденсируются и могут вызывать коррозию трубопроводов, пневмооборудования и ухудшать качество технологических процессов. Осушитель воздуха решает эту проблему, удаляя влагу из сжатого воздуха и обеспечивая его соответствие требованиям технологического процесса.
По принципу действия осушители разделяются на три основных типа: рефрижераторные, адсорбционные и мембранные. Рефрижераторные осушители охлаждают сжатый воздух до температуры, близкой к точке росы (обычно +3...+5°C), при которой влага конденсируется и удаляется. Это наиболее распространенный и экономичный тип осушителей для стандартных промышленных применений.
Адсорбционные осушители применяются, когда требуется сверхсухой воздух с точкой росы до -40°C и ниже. Они используются в электронике, фармацевтике, при производстве чувствительных к влаге материалов. В качестве адсорбента применяются силикагель, активированный оксид алюминия или цеолиты, которые регенерируются горячим или холодным воздухом. Мембранные осушители используются реже из-за высокой стоимости и применяются в основном в ограниченных пространствах или для локальной осушки воздуха.
При выборе осушителя необходимо учитывать производительность компрессора (с запасом 15-20%), давление и температуру воздуха на входе, требуемую точку росы и условия эксплуатации. Недостаточная осушка воздуха ведет к ускоренному износу оборудования и снижению качества продукции, а избыточная - к неоправданным затратам энергии.
Сепаратор масла
В маслозаполненных винтовых компрессорах сепаратор масла является ключевым элементом, обеспечивающим чистоту сжатого воздуха на выходе.
- Сепарация происходит в две стадии: сначала крупные капли масла отделяются центробежной силой при прохождении смеси через циклонный элемент, затем мелкие частицы (до 7 микрон) задерживаются фильтрующим элементом с коалесцирующими свойствами.
- Эффективность современных сепараторов достигает 99,9%, что обеспечивает содержание масла в сжатом воздухе на уровне 3-5 мг/м³. Этого достаточно для большинства промышленных применений, однако для особо чувствительных процессов требуется дополнительная доочистка активированным углем или другими средствами.
- Сепарационный элемент является расходным материалом и требует периодической замены. Сопротивление сепаратора воздушному потоку составляет всего 0,6%, что минимизирует потери давления и энергопотребление. Отделенное масло собирается в масляном резервуаре, проходит через масляный фильтр и радиатор охлаждения, после чего снова подается в винтовой блок.
Удельная мощность
Удельная мощность - показатель эффективности компрессора, показывающий количество потребляемой электроэнергии на единицу производимого сжатого воздуха (кВт на 1 м³/мин). Чем ниже удельная мощность, тем экономичнее компрессор и тем меньше эксплуатационные расходы. Этот параметр особенно важен для предприятий с высоким потреблением сжатого воздуха, где затраты на электроэнергию составляют значительную часть себестоимости продукции.
Например, для компрессора мощностью 7,5 кВт удельная мощность при номинальной нагрузке составляет 9,26 кВт на единицу производительности. Снижение удельной мощности достигается за счет оптимизации профиля винтовой пары, применения эффективной системы масляного охлаждения и использования частотного регулирования, которое позволяет работать в наиболее экономичном режиме.
При выборе компрессора следует сравнивать удельную мощность различных моделей и производителей. Кажущееся небольшое различие в 0,5-1 кВт/(м³/мин) при круглосуточной работе может означать разницу в сотнях тысяч рублей ежегодно только на оплате электроэнергии. Европейские производители, такие как Atlas Copco, Kaeser, Mitsubishi Electric, предлагают компрессоры с наиболее низкой удельной мощностью благодаря применению передовых технологий.
Межсервисный интервал
Межсервисный интервал установленный производителем период времени или наработка компрессора между плановыми техническими обслуживаниями. Для маслозаполненных винтовых компрессоров средний межсервисный интервал составляет 2000-4000 моточасов, что примерно соответствует 3-6 месяцам работы при односменном режиме. При непрерывной работе интервал сокращается до 1-2 месяцев.
- Плановое техническое обслуживание включает замену масла, масляного фильтра, воздушного фильтра и сепарационного элемента, а также проверку состояния ремней или муфты привода. Соблюдение межсервисных интервалов критически важно для сохранения производительности и надежности компрессора.
- Пропуск очередного ТО приводит к ускоренному износу винтовой пары, снижению эффективности сепарации и росту удельной мощности из-за загрязнения масляной системы.
- Производители разрабатывают системы мониторинга, которые отслеживают состояние фильтров, температуру масла и другие параметры, предупреждая оператора о необходимости обслуживания.
Некоторые модели оснащаются функцией автоматической диагностики, позволяющей выявлять отклонения на ранней стадии и предотвращать серьезные поломки. Инвестиции в качественное сервисное обслуживание полностью окупаются увеличением срока службы оборудования и снижением риска внеплановых простоев производства.
Сравнительная таблица характеристик винтовых компрессоров
| Мощность двигателя, кВт | Производительность при 7,5 бар, м³/мин | Производительность при 10 бар, м³/мин | Удельная мощность, кВт/(м³/мин) | Максимальное давление, бар |
|---|---|---|---|---|
| 7,5 | 1,20 | 0,95 | 6,25 | 10 |
| 11 | 1,85 | 1,55 | 5,95 | 10 |
| 15 | 2,60 | 2,20 | 5,77 | 10 |
| 18,5 | 3,20 | 2,75 | 5,78 | 10 |
| 22 | 3,90 | 3,30 | 5,64 | 10 |
| 30 | 5,40 | 4,60 | 5,56 | 10 |
| 37 | 6,80 | 5,80 | 5,44 | 10 |
| 45 | 8,30 | 7,10 | 5,42 | 10 |
Рекомендуемые параметры выбора осушителя воздуха
| Тип осушителя | Точка росы, °C | Производительность, м³/мин | Рабочее давление, бар | Макс. температура на входе, °C |
|---|---|---|---|---|
| Рефрижераторный | +3…+5 | 0,5…100 | 4…16 | до +55 |
| Адсорбционный (холодная регенерация) | -20…-40 | 0,5…50 | 4…16 | до +50 |
| Адсорбционный (горячая регенерация) | -40…-70 | 1…100 | 4…16 | до +60 |
| Мембранный | -20…-40 | до 3 | 5…10 | до +50 |
