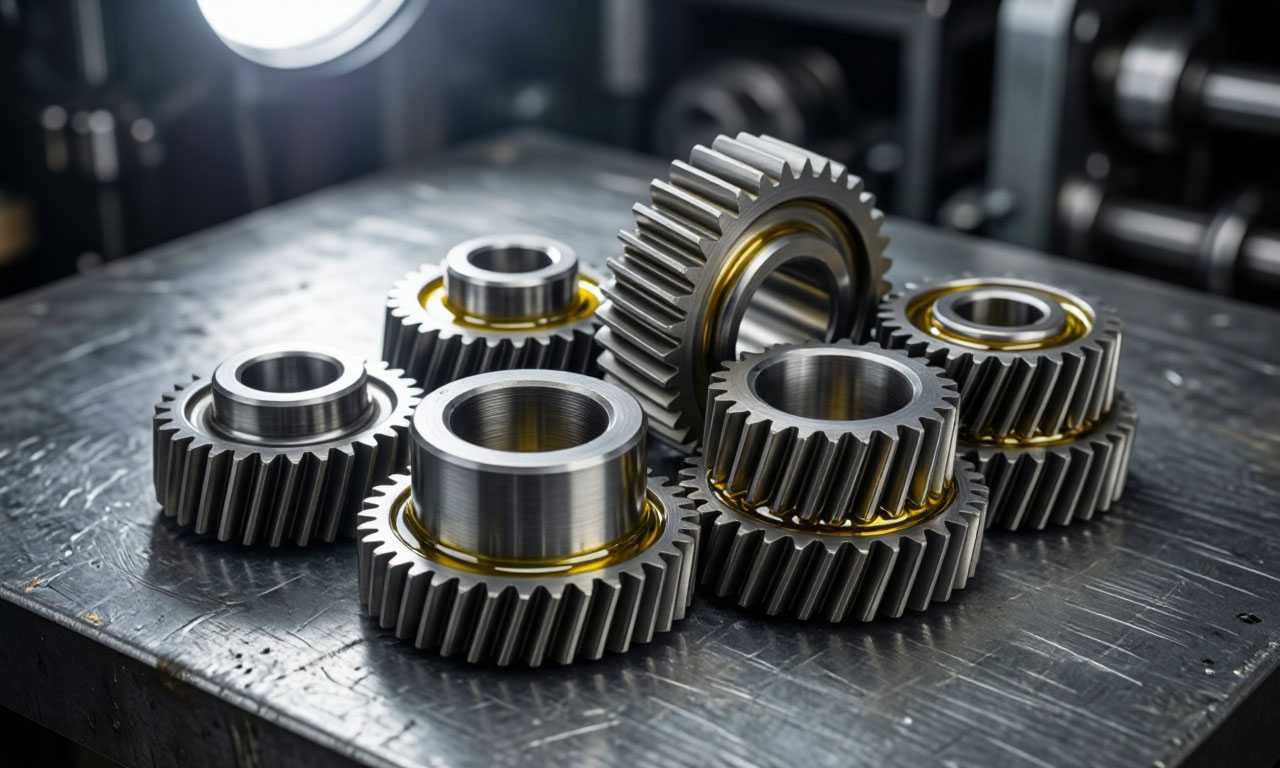

Производство шестерен по индивидуальным заказам представляет собой сложный технологический процесс, требующий глубокого понимания механики, материаловедения и прецизионной обработки металлов. Зубчатые колеса являются критическими элементами большинства механических систем, и их надежность напрямую определяет ресурс и безопасность работы всего оборудования.
Изготовление шестерен на заказ становится необходимым в ситуациях, когда стандартные изделия не подходят по параметрам, материалу или геометрии, а также при ремонте уникального оборудования, снятого с производства.
Рынок заказных зубчатых колес охватывает широкий спектр отраслей: от тяжелого машиностроения и судостроения до авиационной и пищевой промышленности. Производители предлагают услуги по изготовлению как единичных экземпляров, так и серийных партий, работая с чертежами заказчика, образцами или разрабатывая документацию самостоятельно.
Диапазон возможностей современного производства впечатляет – компании готовы изготавливать шестерни диаметром до 2000 мм и более, с модулем зуба до 32, а также детали длиной до 10 метров.
Ключевым вызовом при заказном производстве является обеспечение точности геометрии зубьев, которая определяет плавность зацепления, уровень шума и долговечность передачи. Допуски на изготовление зубчатых колес регламентируются стандартами ГОСТ, и для ответственных узлов требуется соблюдение 6-7 классов точности, что достижимо только при использовании высокоточного оборудования и квалифицированного персонала.
Технологические методы изготовления шестерен
Обработка резанием как основной метод производства
Наиболее распространенным способом изготовления зубчатых колес на заказ является механическая обработка резанием. Этот метод включает несколько технологических подходов, каждый из которых имеет свои преимущества и ограничения. Для изготовления цилиндрических прямозубых шестерен, работающих в неответственных механизмах, часто применяется метод копирования на универсальных фрезерных станках с делительным столом.
Эта технология отличается относительной простотой и низкой стоимостью, однако точность получаемых изделий ограничена.
Для более ответственных передач, где требуется высокая точность эвольвентного профиля зуба, используются специализированные зубообрабатывающие станки – зубофрезерные и зубодолбежные. Зубофрезерование с использованием червячных фрез позволяет получить зубья с высокой точностью и чистотой поверхности, обеспечивая правильную эвольвентную форму. Этот метод эффективен для цилиндрических колес как с прямым, так и с косым зубом.
Зубодолбление применяется для изготовления колес с внутренним зацеплением, а также для шестерен с ограниченным доступом для фрезы.
- Технология обкатки является более совершенным методом изготовления зубчатых колес. Суть метода заключается в станочном зацеплении нарезаемой заготовки с воображаемым производящим колесом.
- Режущий инструмент, совершая согласованные движения, последовательно снимает припуск, формируя боковые поверхности зубьев с требуемой геометрией. Метод обкатки обеспечивает высокую точность и стабильность параметров, что особенно важно при изготовлении конических шестерен.
Особенности изготовления конических зубчатых колес
Конические шестерни представляют собой наиболее сложный класс зубчатых деталей из-за геометрии боковых поверхностей и профиля зуба. Производство конических колес требует специализированного оборудования и особых технологических подходов. Для черновой прорезки впадин могут использоваться дисковые или пальцевые фрезы, а также фасонные абразивные круги. Однако для окончательного формирования профиля зуба применяется метод обкатки в станочном зацеплении.
Особую сложность представляет изготовление конических шестерен с круговым зубом. Для этой задачи используются зуборезные станки с числовым программным управлением, оснащенные специальными зуборезными головками. Современные станки имеют от 4 до 7 управляемых осей, что позволяет инструменту перемещаться по сложным траекториям, обеспечивая формирование кругового зуба с требуемой точностью. Такое оборудование способно обрабатывать шестерни диаметром до 1000 мм и более.
Современные тенденции в изготовлении конических передач связаны с внедрением ресурсосберегающих технологий. Холодная высадка с последующей индукционной закалкой и приработкой зубчатой пары позволяет исключить трудоемкую операцию шлифования. Этот метод не только снижает металлоотходы, но и повышает качество поверхности зубьев за счет наклепа. Волокна материала при этом не перерезаются, а деформируются, что увеличивает прочность поверхностных слоев.
Применение систем автоматизированного проектирования и конечно-элементного моделирования позволяет прогнозировать качество изделий и минимизировать риск дефектов.
Типы зубчатых колес, изготавливаемых на заказ
Цилиндрические шестерни
Цилиндрические зубчатые колеса являются наиболее востребованным типом передач в машиностроении. Они подразделяются на три основных вида в зависимости от направления зуба: прямозубые, косозубые и шевронные. Прямозубые колеса отличаются простотой изготовления, взаимозаменяемостью и минимальной стоимостью, что делает их оптимальным выбором для большинства стандартных механизмов. Однако они создают значительный шум при работе и имеют ограниченную нагрузочную способность.
Косозубые колеса, у которых зубья расположены под углом к оси вращения, обеспечивают более плавное зацепление, повышенную износостойкость и значительно меньший уровень шума. Благодаря тому, что в зацеплении одновременно находится несколько зубьев, передача работает мягче, а нагрузка распределяется более равномерно. Технология изготовления косозубых колес аналогична прямозубым, но требует настройки станка на определенный угол наклона зуба и использования специальных червячных фрез.
Шевронные шестерни представляют собой разновидность косозубых колес с V-образным расположением зубьев, что позволяет компенсировать осевые нагрузки, возникающие при работе. Это наиболее сложные в изготовлении цилиндрические передачи, применяемые в тяжелонагруженных редукторах и высокоскоростных механизмах. Их производство требует высокой квалификации персонала и использования оборудования с расширенными функциональными возможностями.
Конические и специальные шестерни
Конические зубчатые колеса применяются для передачи вращения между пересекающимися валами. Они могут быть с прямым или спиральным зубом. Прямозубые конические шестерни технологически проще и дешевле, но имеют ограничения по нагрузочной способности и скорости. Спиральные конические шестерни, особенно с круговым зубом, обеспечивают значительно более плавную и тихую работу, что критически важно для высокоскоростных передач, например, в авиационной или автомобильной промышленности.
Кроме того, на заказ изготавливаются более редкие типы зубчатых передач: червячные колеса и червяки (многозаходные), зубчатые рейки, шлицевые валы, шестерни внутреннего зацепления, секторные колеса, а также детали с затыловкой для коробок переключения передач. Каждый из этих типов имеет свою специфику изготовления и область применения.
Например, шестерни внутреннего зацепления широко используются в крановых механизмах и планетарных передачах, а секторные колеса – в рулевых управлениях и шаговых механизмах.
Материалы для производства заказных шестерен
Конструкционные и легированные стали
Выбор материала для изготовления зубчатых колес определяется условиями эксплуатации, требуемой нагрузочной способностью и ресурсом работы. Для большинства силовых передач используются конструкционные и легированные стали: 40Х, 45, 20Х, 20ХН3А, 38ХН3МФА. Эти материалы обеспечивают оптимальное сочетание прочности, твердости и обрабатываемости.
Содержание углерода, хрома, никеля и молибдена в этих сталях позволяет достигать требуемых механических свойств как в сердцевине детали, так и на поверхности зубьев.
Для тяжелонагруженных высокоскоростных передач применяются стали с поверхностным упрочнением: 40ХН, 40ХНМА, 40Х2НМА с азотированием, а также цементуемые стали 20Х и 12ХН3А. Цементация позволяет получить твердый износостойкий поверхностный слой при сохранении вязкой пластичной сердцевины, что критически важно для работы на изгиб и контактную прочность. Для крупных литых колес, применяемых в тихоходных передачах, могут использоваться литейные стали марок 35Л-55Л, а также чугуны СЧ18 и СЧ35.
В некоторых случаях, когда требуется работа в агрессивных средах или при повышенной влажности, применяются коррозионностойкие стали, например 12Х18Н10Т. Для малошумных механизмов, а также для пар трения, где одна из деталей должна быть "слабым звеном" для предотвращения поломок дорогостоящих узлов, используются бронза, латунь и капролон.
Полимерные композиционные материалы как альтернатива металлам
Активно расширяется применение полимерных композиционных материалов (ПКМ) в зубчатых передачах. Шестерни из ПКМ имеют ряд преимуществ перед металлическими: более низкие потери на трение, меньшая масса, сниженный уровень шума, высокая коррозионная стойкость. Плотность ПКМ до шести раз меньше, чем у сталей, что особенно актуально для авиационной и космической техники. Прочность некоторых полимерных композитов может достигать 1800 МПа, что сопоставимо с высокопрочными сталями.
ПКМ позволяют получать детали с уникальными свойствами за счет варьирования наполнителей.
Стеклопластики обладают отличными диэлектрическими свойствами, базальтопластики устойчивы к агрессивным средам, углепластики могут быть токопроводящими. Коэффициент линейного теплового расширения полимерных композитов значительно ниже, чем у простых полимеров, что позволяет использовать их в широком температурном диапазоне.
Однако зубчатые передачи из ПКМ имеют и ограничения. Из-за люфтов в сопряжениях и упругих деформаций при реверсе движения возникает мертвый ход, что критично для высокоточных механизмов. Кроме того, нагрузочная способность полимерных передач ограничена по сравнению с металлическими. Применение ПКМ рекомендуется для быстроходных слабонагруженных передач, где важны малошумность и снижение инерционных нагрузок.
Процесс изготовления шестерен на заказ
Этапы производства и технологические операции

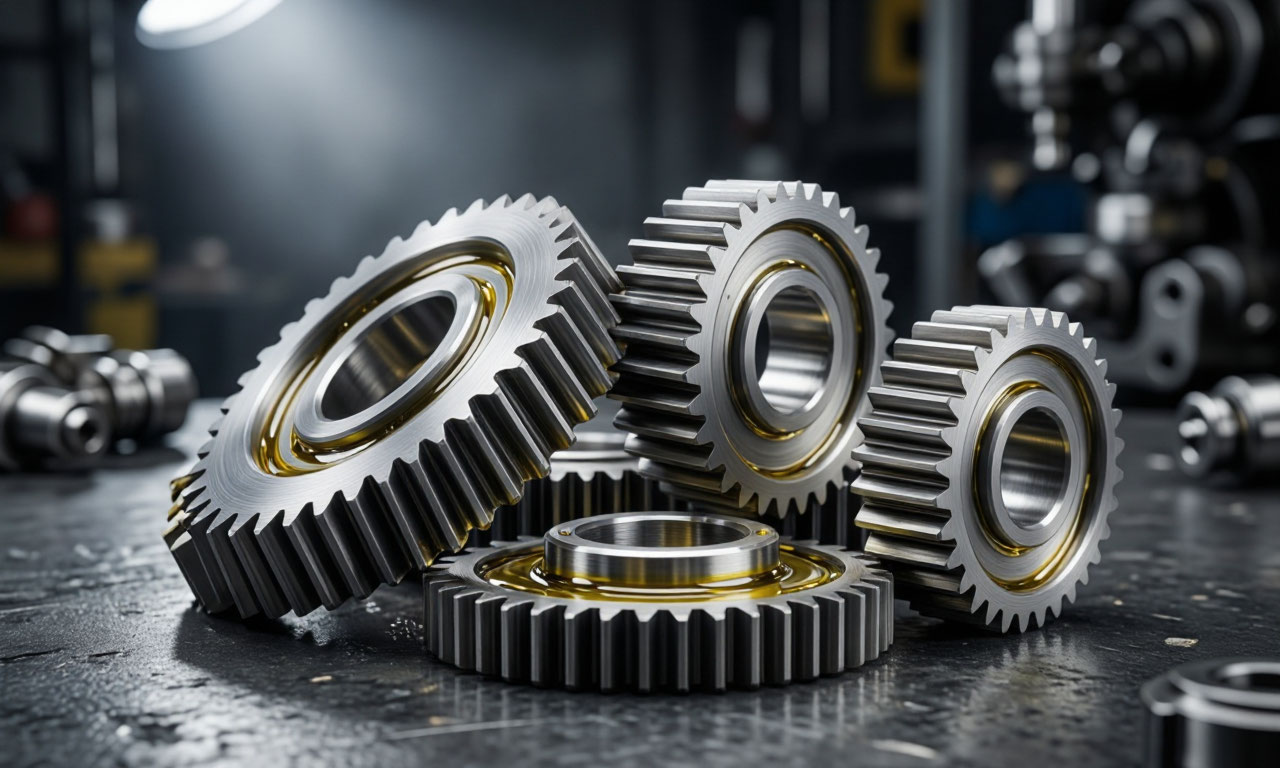

Полный цикл изготовления зубчатого колеса включает последовательность технологических операций, каждая из которых влияет на конечное качество изделия. Процесс начинается с подготовки заготовки, которая может быть получена из круглого проката, штамповки или ковки. Для диаметров до 500 мм эффективно применение штамповки, при больших размерах используется ковка или отливка.
На этом этапе важно правильно выбрать способ получения заготовки, так как структура металла после ковки или штамповки имеет более благоприятную направленность волокон, что повышает прочность готовой детали.
Следующий этап – токарная и фрезерная обработка, в ходе которой заготовке придается требуемая форма тела колеса: формируются ступица, обод и диск. Для среднесерийного производства заготовки, полученные штамповкой, позволяют минимизировать припуски на механическую обработку.
После черновой обработки деталь подвергается термообработке, которая может включать нормализацию, улучшение, закалку с отпуском или цементацию. Термическая обработка является критическим этапом, определяющим конечные механические свойства материала.
Непосредственно нарезание зубьев выполняется на зубофрезерных или зубодолбежных станках. Для обеспечения высокой точности современное оборудование оснащается системами числового программного управления (ЧПУ) или универсальными цифровыми индикаторами (УЦИ). Это позволяет достигать точности по 6-7 классу ГОСТ. После нарезания зубьев выполняется шлифование профиля и доводка, которые обеспечивают требуемую чистоту поверхности и точность геометрии.
Контроль качества и испытания готовых изделий
Каждая изготовленная на заказ шестерня проходит комплексный контроль качества.
- Проверяются такие параметры, как биение зубчатого венца, соосность посадочных поверхностей, шаг зубьев и пятно контакта. Для ответственных передач выполняются испытания на холостом ходу с проверкой шумности и плавности работы. Все результаты измерений фиксируются в протоколе, который передается заказчику вместе с готовым изделием.
- Особое внимание уделяется контролю эвольвентного профиля зуба. Дефекты, такие как подрезание ножки зуба или заострение вершины, могут привести к снижению нагрузочной способности и уменьшению срока службы.
- Такие скрытые дефекты часто возникают при использовании несоответствующего технологического оснащения, поэтому производители уделяют большое внимание квалификации персонала и состоянию оборудования.
Восстановление и изготовление по образцу
Значительная часть заказов на изготовление шестерен связана с ремонтом устаревшего оборудования, чертежи на которое утрачены или не соответствуют текущим стандартам. В таких случаях производители предлагают услугу изготовления по образцу. Этот процесс включает обмер существующей детали, восстановление профиля зуба по измерению межосевого расстояния и шага зацепления, а также разработку чертежной документации.
Возможно также восстановление изношенных шестерен с использованием технологий наплавки, восстановления зубьев, шлифования и притирки по сопряженной паре. Это более экономичный способ ремонта по сравнению с изготовлением новой детали, однако он требует высокой квалификации и специального оборудования. Важно отметить, что восстановленная шестерня должна быть притерта к парной детали для обеспечения пятна контакта.
Практические аспекты заказа шестерен
Подготовка технической документации
Успешное изготовление шестерни на заказ начинается с качественной технической документации. Заказчик должен предоставить чертеж с указанием модуля, числа зубьев, диаметра посадочного отверстия, размеров шпоночных пазов, угла наклона зуба (для косозубых колес) и требований к точности. В случае отсутствия чертежа производитель может разработать документацию по образцу, однако это увеличивает сроки и стоимость заказа.
Важным аспектом является согласование материала изготовления. Производитель может предложить несколько вариантов материалов с обоснованием их преимуществ и недостатков. Для деталей, работающих в агрессивных средах или в паре с металлическими элементами, может потребоваться использование специальных материалов – капролона, текстолита, бронзы или латуни.
Полимерные композиционные материалы позволяют снизить уровень шума и вибраций, но их применение ограничено по нагрузочной способности и температуре.
Сроки и стоимость изготовления
Длительность изготовления шестерни зависит от сложности детали, выбранного материала, необходимости термообработки и текущей загрузки производства. Стандартные цилиндрические колеса могут быть изготовлены за 5-15 дней, в то время как сложные конические или шевронные шестерни потребуют больше времени. Срочные заказы выполняются с доплатой, но при этом важно понимать, что ускорение процесса может отразиться на качестве, особенно если требуется термообработка.
На стоимость изготовления шестерен влияют несколько факторов: сложность геометрии (прямозубая, косозубая, коническая), точность обработки, твердость и обрабатываемость материала, а также серийность заказа.
Штучное производство дороже серийного из-за необходимости переналадки оборудования и разработки технологии для каждого конкретного случая. Многие компании устанавливают минимальную сумму заказа, что экономически целесообразно, так как затраты на подготовку производства не зависят от объема партии.
Выбор исполнителя
При выборе подрядчика для изготовления шестерен на заказ следует обратить внимание на наличие современного оборудования, опыт работы с аналогичными деталями и наличие системы контроля качества.
Хорошим признаком является возможность работы с материалами заказчика, наличие собственной конструкторской службы и возможность проведения испытаний готовых изделий. Некоторые производители, имеющие опыт работы с государственным заказом, обеспечивают дополнительный контроль качества, включая военную приемку.
Важно также оценить технические возможности предприятия. Некоторые производители специализируются на малых и средних размерах (до 1000 мм, модуль до 10), в то время как другие способны изготавливать шестерни диаметром до 2000 мм и более с модулем до 32. Парк оборудования должен включать зубофрезерные и зубодолбежные станки, термическое оборудование, а также шлифовальное оборудование для финишной обработки.
Изготовление шестерен на заказ является сложным и ответственным процессом, требующим комплексного подхода к выбору технологии, материала и исполнителя. В условиях современного производства предприятия способны выполнять заказы любой сложности, включая изготовление уникальных деталей по образцу или эскизу. Однако успех проекта напрямую зависит от тщательной подготовки технической документации, правильного выбора материала и контроля качества на всех этапах изготовления.
Инновационные методы обработки, включая холодную высадку и применение полимерных композиционных материалов, открывают новые возможности для повышения надежности и снижения стоимости зубчатых передач. Для заказчика важно понимать технологические особенности каждого типа шестерен и выбирать производителя, способного обеспечить требуемый уровень точности и качества. Правильный выбор подрядчика и грамотная постановка задачи гарантируют долговечную и бесперебойную работу механического оборудования.
