Современное производство предъявляет высокие требования к точности, скорости и качеству обработки металлов. Среди множества технологий раскроя листового проката лазерная резка на заказ занимает особое место, предлагая уникальное сочетание производительности и аккуратности. Этот метод основан на использовании сфокусированного лазерного луча высокой мощности, который локально нагревает, плавит и испаряет материал в зоне воздействия, формируя разрез с минимальной шириной и высокой чистотой кромки.

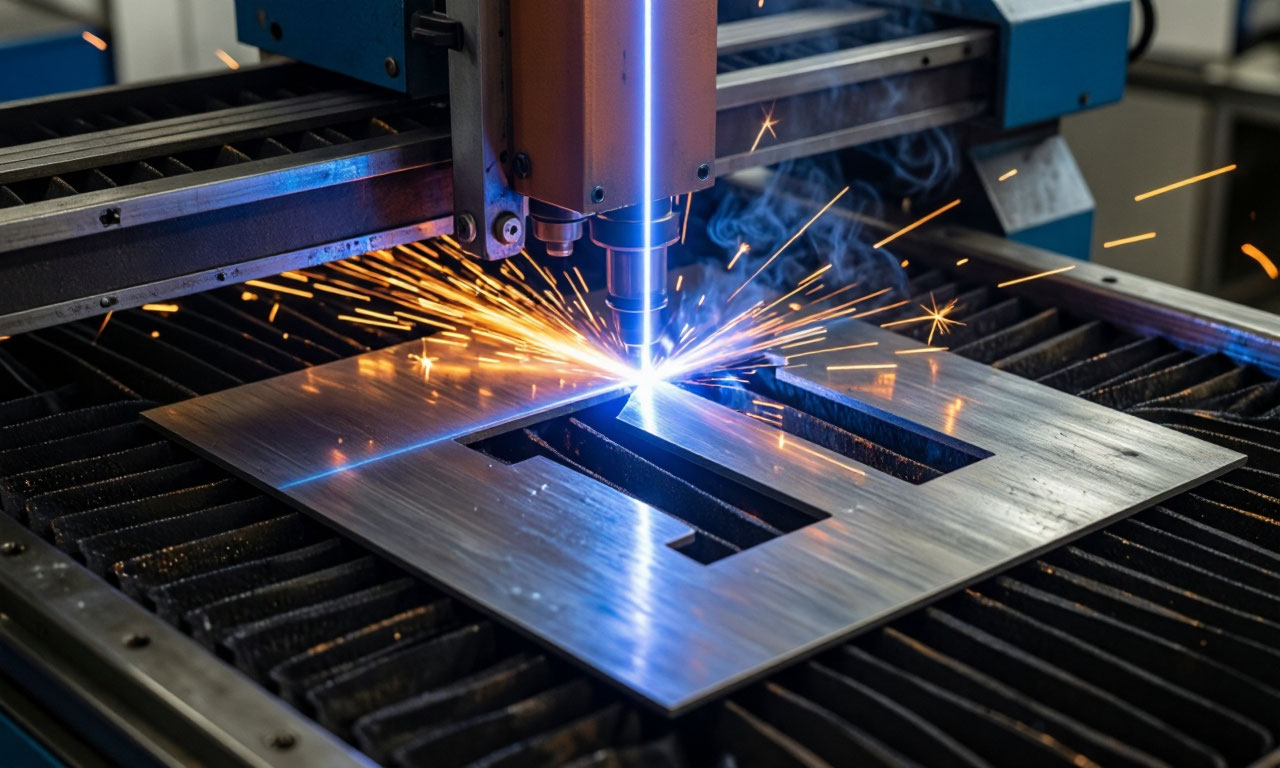

Принцип действия установок лазерной резки заключается в генерации когерентного монохроматического излучения, которое с помощью оптической системы фокусируется в пятно диаметром до сотых долей миллиметра. В этой точке плотность мощности достигает колоссальных значений, достаточных для практически мгновенного нагрева металла до температуры плавления и выше.

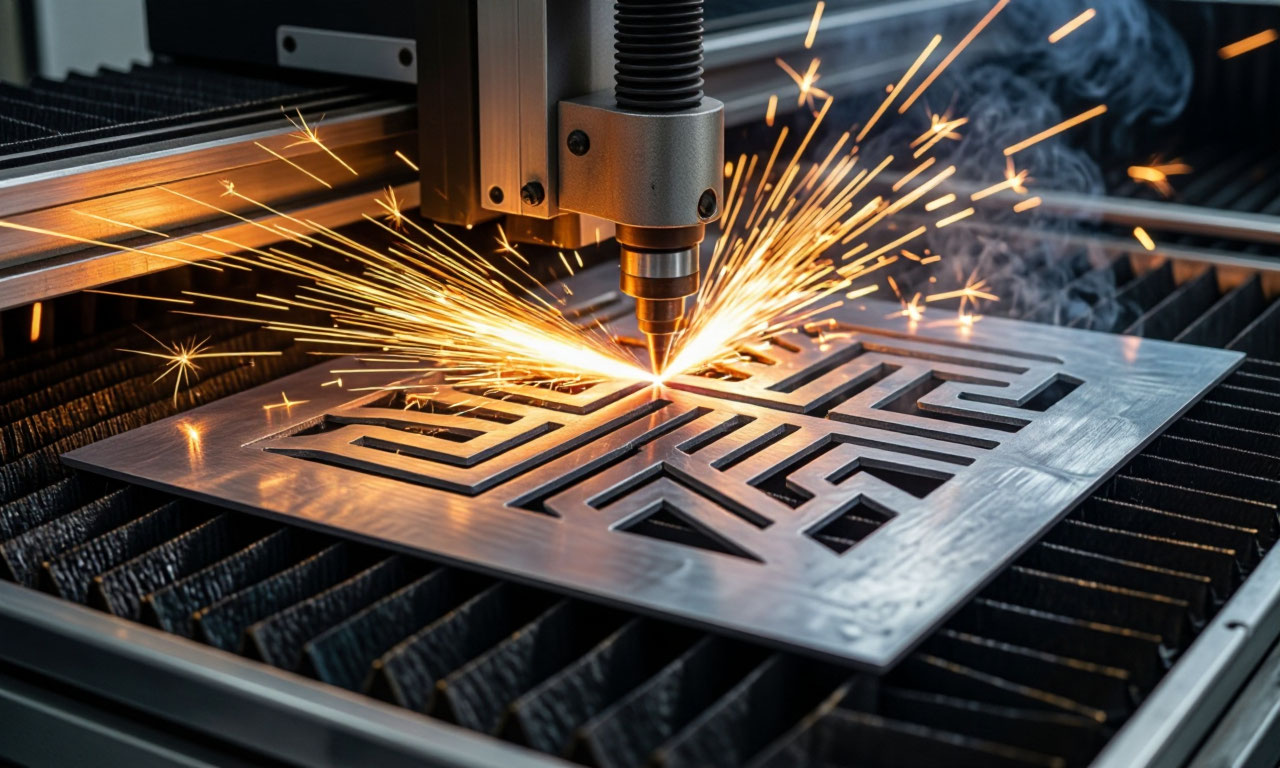

Процесс управляется числовым программным обеспечением, которое задает траекторию движения лазерной головки по контуру детали. Вспомогательный газ, подаваемый в зону реза, выполняет двойную функцию: он удаляет расплавленный металл из образующейся полости и защищает оптику от летящих частиц.
Преимущества лазерной резки делают ее одним из самых востребованных методов в таких отраслях, как автомобилестроение, авиационная промышленность, производство бытовой техники и строительных конструкций.
Отсутствие механического контакта исключает деформацию тонких листов, а узкая зона термического влияния предотвращает коробление и изменение структуры материала по краям разреза. Высокая степень автоматизации и возможность быстрой переналадки позволяют эффективно использовать технологию как для единичного, так и для серийного производства сложных деталей с высокой геометрической точностью.
Технологические параметры и их влияние на качество реза
Качество и производительность процесса лазерной резки определяются совокупностью взаимосвязанных параметров. Ключевыми из них являются мощность лазерного излучения, скорость перемещения луча, давление и тип вспомогательного газа, а также фокусное расстояние и положение точки фокусировки относительно поверхности листа. Каждый из этих факторов требует тщательной настройки в зависимости от марки и толщины обрабатываемого материала.
Мощность лазера напрямую влияет на максимальную толщину разрезаемого металла и скорость прохождения контура. Для тонколистовой стали мощностью 1–2 кВт достаточно достигать высокой производительности, в то время как для листов толщиной 10–20 мм требуются установки мощностью 4–6 кВт и выше.
Скорость перемещения лазерной головки является критическим параметром: слишком высокая скорость приводит к неполному проплавлению материала, а слишком низкая к чрезмерному нагреву, расширению зоны термического влияния и образованию грата.
Вспомогательный газ играет важнейшую роль в формировании качества кромки. При резке углеродистых сталей чаще всего используется кислород, который вступает в экзотермическую реакцию с расплавленным металлом, выделяя дополнительное тепло и ускоряя процесс. Однако это приводит к образованию тонкого слоя окалины на поверхности среза.
Для получения абсолютно чистых кромок без следов окисления применяют азот или аргон, которые выдувают расплав чисто механически, не взаимодействуя с материалом. Стоит отметить, что при использовании инертных газов требуется более высокая мощность лазера, а скорость реза снижается.
Положение фокуса луча относительно поверхности листа определяет форму и плотность энергетического пятна. При резке тонких материалов фокус часто располагается вблизи поверхности, в то время как для толстых листов его опускают глубже в материал, чтобы обеспечить проплавление на всю толщину.
Исследования показывают, что для стали толщиной 8 мм оптимальный эффект достигается при расстоянии между лазерной головкой и деталью в 10 метров, мощности 10 кВт и скорости резки 2 мм/с. Такие настройки позволяют получить качественный разрез с минимальной шероховатостью.
Резка горячекатаной стали? Особенности и ограничения
Горячекатаная сталь толщиной 0,4–12 мм является одним из наиболее распространенных материалов, обрабатываемых лазером. Она широко используется в машиностроении, строительстве и производстве металлоконструкций. Присутствие на поверхности окалины и характерная структура, сформировавшаяся при высокотемпературной прокатке, накладывают определенные требования к параметрам резки.
Поверхность горячекатаных листов часто покрыта слоем окалины, которая имеет более высокую температуру плавления, чем основной металл. Это требует несколько большей плотности мощности для инициирования процесса реза. Тем не менее, современные волоконные лазеры успешно справляются с этой задачей, обеспечивая высокую скорость и качество обработки.
Оптимальные режимы для стали толщиной 8–10 мм достигаются при использовании кислорода в качестве ассистирующего газа и тщательном подборе скорости, обеспечивающей удаление расплава без образования крупного грата.
Резка горячекатаной стали толщиной до 12 мм считается экономически оправданной и технически реализуемой на большинстве промышленных установок. При увеличении толщины свыше 12–15 мм качество реза ухудшается: увеличивается шероховатость поверхности и риск появления дефектов. Однако при использовании мощных CO₂-лазеров и кислородно-лазерного метода возможно качественное разделение листов толщиной до 40–50 мм.
Это достигается за счет оптимизации скорости, при которой процесс остается стабильным, а шероховатость минимальна.
Холоднокатаная сталь! Гладкая поверхность гарантия качества
Холоднокатаная сталь толщиной 0,4–6 мм отличается более чистой и ровной поверхностью, точными геометрическими размерами и однородными механическими свойствами. Отсутствие окалины и минимальные допуски по толщине делают этот материал идеальным для лазерной резки. Скорости обработки холоднокатаных листов обычно выше, чем горячекатаных той же толщины, а качество кромки выше.
Для холоднокатаной стали характерна высокая стабильность процесса резки благодаря отсутствию поверхностных дефектов, которые могли бы рассеивать или отражать лазерный луч. Применение специализированных марок, таких как SSAB Laser®, позволяет дополнительно повысить эффективность производства.
Такая сталь обладает гарантированной плоскостностью не более 3 мм на метр длины, что исключает необходимость правки перед резкой и обеспечивает повторяемость результатов даже при работе с высокоточными деталями.
Толщина холоднокатаного листа до 6 мм обеспечивает высокую производительность процесса. Скорость резки может достигать десятков метров в минуту, особенно на малых толщинах. При этом зона термического влияния остается минимальной, что предотвращает изменение механических свойств материала вблизи кромки. Детали из холоднокатаной стали после лазерной резки часто не требуют дополнительной механической обработки и готовы к дальнейшему использованию гибке, сварке или окрашиванию.
Нержавеющая сталь! Требования к чистоте и защите
Нержавеющие стали, содержащие хром и никель, имеют более низкую теплопроводность и более высокую вязкость расплава, чем углеродистые, что создает определенные сложности при лазерной резке. Толщина обрабатываемых листов обычно ограничена 6 мм для получения стабильного и качественного результата. Основное требование при резке нержавеющей стали предотвращение окисления кромки и сохранение ее коррозионной стойкости.
Для резки нержавеющих сталей предпочтительно использование азота в качестве вспомогательного газа. Он выдувает расплав из зоны реза, не вступая в химическую реакцию с металлом, что обеспечивает получение светлой, чистой кромки без окалины. Такой срез сохраняет коррозионную стойкость, характерную для нержавеющей стали, и не требует дополнительной зачистки. Однако использование азота требует большей мощности лазера по сравнению с кислородом, а скорость резки снижается примерно на 20–30%.
Теплофизические свойства нержавеющей стали требуют точного контроля тепловложения. Высокая вязкость расплава может приводить к образованию грата на нижней кромке, особенно при резке толстых листов. Исследования показывают, что при использовании иммерсионного метода с применением наноионизированной воды удается снизить температуру в зоне обработки на 17%, а остаточные растягивающие напряжения на 30%. Это особенно актуально для предотвращения образования микротрещин в зоне термического влияния.
Резка нержавеющей стали толщиной до 6 мм позволяет получать детали с шероховатостью поверхности среза не выше Ra = 0,8 мкм, что сопоставимо с качеством шлифованной поверхности. Такие характеристики делают лазерную резку предпочтительным методом для изготовления деталей пищевого оборудования, медицинских инструментов и архитектурных элементов, где внешний вид и коррозионная стойкость имеют решающее значение.
Оцинкованная сталь! Защита покрытия и качество кромки
Оцинкованная сталь толщиной до 3 мм представляет особый вызов для лазерной резки из-за наличия слоя цинка на поверхности. Температура кипения цинка (906°C) значительно ниже температуры плавления стали, что приводит к его интенсивному испарению в зоне воздействия луча. Образующиеся пары могут конденсироваться на оптике, снижая ее пропускную способность и вызывая преждевременный износ защитных стекол.
При резке оцинкованной стали важно правильно выбрать режимы, чтобы минимизировать испарение цинка и предотвратить его попадание на защитную оптику. Обычно рекомендуется использовать пониженную мощность или увеличенную скорость, чтобы снизить время воздействия луча. Качество среза напрямую зависит от толщины цинкового покрытия: чем оно тоньше, тем проще добиться чистой кромки без сколов и наплывов.
Толщина листа до 3 мм является практически универсальной для всех типов лазерных установок и позволяет обрабатывать оцинкованную сталь с высокой производительностью. Скорость резки при этом может быть сопоставима со скоростью обработки холоднокатаной стали той же толщины, но требует более тщательного контроля из-за риска повреждения защитной оптики.
Важно отметить, что при правильных настройках кромка получается гладкой и свободной от окалины, что позволяет использовать детали без дополнительной обработки.
Углеродистая сталь! Оптимизация для массового производства
Углеродистая сталь, известная также как "черная сталь", включает широкую гамму марок с содержанием углерода до 0,65%. Качество лазерной резки для этого материала сильно зависит от содержания легирующих элементов. Стали с содержанием углерода до 0,3% дают наиболее чистые и точные срезы, в то время как при концентрации углерода выше 0,6% процесс резки усложняется: снижается скорость и на кромках появляется больше окалины.
Для углеродистой стали наиболее распространенным является использование кислорода в качестве ассистирующего газа. Экзотермическая реакция окисления железа выделяет дополнительное тепло, что позволяет резать листы толщиной до 15–20 мм с высокой скоростью. Однако кромка при таком способе окисляется и покрывается тонким слоем окалины, который впоследствии может быть удален механически или химически.
В тех случаях, когда требуется абсолютно чистая кромка, применяют азот, но это увеличивает стоимость и снижает скорость.
Промышленные установки обычно имеют размер рабочего стола 1500×3000 мм, что позволяет обрабатывать стандартные листы. Точность позиционирования составляет ±0,05–0,1 мм, а ширина реза не превышает десятых долей миллиметра. Такие характеристики делают лазерную резку идеальным методом для изготовления сложных деталей, включая те, которые требуют множества отверстий и изогнутых контуров.
Оборудование и типы лазерных источников
На сегодняшний день в промышленности применяются два основных типа лазеров для резки металлов: CO₂-лазеры и волоконные (фиберные) лазеры. Каждый из этих источников имеет свои особенности, преимущества и ограничения, определяющие области их применения.
CO₂-лазеры являются классическим решением и долгое время были доминирующими в области лазерной резки. Они обеспечивают высокое качество луча и стабильную работу на больших мощностях. Эти лазеры способны резать как тонкие, так и толстые листы металла, причем для толщин свыше 10 мм качество среза часто оказывается выше, чем при использовании волоконных лазеров. Однако CO₂-лазеры имеют меньший КПД и требуют более сложного обслуживания.
Волоконные лазеры стали популярным выбором в последние годы благодаря высокому КПД (до 30%), компактности и долговечности. Они генерируют луч с длиной волны 1,06 мкм, который лучше поглощается отражающими металлами, такими как медь и латунь. Волоконные лазеры обеспечивают высокую скорость резки тонких листов (до 4 мм) и позволяют получать очень узкий пропил, что уменьшает потери материала.
Однако при резке толстого металла (свыше 10 мм) качество кромки у волоконных лазеров может уступать CO₂-аналогам из-за особенностей взаимодействия луча с расплавом.
Специализированные марки стали, оптимизированные для лазерной резки, позволяют максимально использовать преимущества этого метода. Например, сталь SSAB Laser® характеризуется минимальным содержанием неметаллических включений и сбалансированным химическим составом, что обеспечивает высокую стабильность и скорость резки. Использование таких материалов особенно актуально для автоматизированных производств, где требуется минимальная вариабельность качества.
Применение и перспективы технологии
Лазерная резка металла находит широкое применение в самых разных отраслях промышленности. От изготовления мелких деталей для электроники до крупных элементов строительных конструкций технология позволяет гибко и эффективно решать задачи раскроя. Ее востребованность постоянно растет, о чем свидетельствует увеличение количества публикаций и исследований в этой области.
В автомобилестроении лазерная резка применяется для изготовления кузовных панелей, кронштейнов, деталей подвески и других элементов. Высокая точность и скорость позволяют обеспечивать требуемое качество в условиях массового производства. В аэрокосмической промышленности метод используется для обработки жаропрочных сплавов и титана, где традиционные способы механической обработки затруднены.
Развитие технологии идет по пути увеличения мощности и скорости обработки. Появление сверхбыстрых лазеров с длительностью импульса в фемтосекундном диапазоне открывает новые возможности для микрообработки металлов, позволяя совместить высокую производительность с исключительным качеством поверхности. Применение иммерсионных методов с использованием охлаждающих жидкостей дает возможность снизить тепловые деформации и улучшить характеристики изделий.
Таким образом, лазерная резка металла продолжает развиваться, предлагая все более совершенные решения для производственных задач. Понимание особенностей обработки каждого типа материалов и правильный выбор технологических параметров позволяет получить детали высокого качества, готовые к дальнейшему использованию без дополнительной обработки.
