Дизельные электростанции (ДЭС) ssm.ru представляют собой автономные энергетические установки, в которых дизельный двигатель внутреннего сгорания приводит в действие электрический генератор, вырабатывающий электроэнергию. Такое оборудование востребовано в самых разных сферах от обеспечения электроэнергией частных домовладений до питания промышленных предприятий и критически важных объектов инфраструктуры.
ДЭС решают задачи как основного, так и резервного или аварийного электроснабжения в условиях отсутствия централизованных сетей или при необходимости гарантированного резервирования питания ответственных потребителей.
Современный рынок предлагает дизельные генераторы в широком мощностном диапазоне от маломощных портативных установок до промышленных агрегатов на тысячи киловатт, а также различные варианты исполнения для эксплуатации в любых климатических условиях. Понимание технических нюансов и особенностей применения ДЭС позволяет выбрать оптимальное решение для конкретных задач с максимальной экономической эффективностью.
Применение дизельных электростанций
Аварийное и резервное электроснабжение объектов критической инфраструктуры
Дизельные электростанции активно применяются для резервирования питания на объектах, где перерывы в электроснабжении недопустимы. Больницы, аэропорты, телекоммуникационные центры, банковские учреждения и серверные вот далеко не полный перечень мест, где наличие дизельного генератора является обязательным требованием. В случае отключения основной сети ДЭС автоматически запускается и обеспечивает бесперебойную работу оборудования, предотвращая сбои и аварийные остановки технологических процессов.
Автоматика управления современными ДЭС позволяет осуществлять запуск в течение нескольких секунд после пропадания напряжения в основной сети. Это критически важно для объектов, где даже кратковременное отключение питания может привести к серьезным последствиям. Особенно требовательны к качеству резервирования медицинские учреждения, где от бесперебойной работы оборудования зависят жизни пациентов, а также объекты связи, обеспечивающие функционирование систем оповещения и экстренной связи.
Энергоснабжение удаленных и изолированных районов
В регионах, где строительство линий электропередач экономически нецелесообразно или технически затруднительно, дизельные электростанции выступают в роли основного источника электроснабжения. Речь идет о населенных пунктах в труднодоступных местностях горных районах, островах, территориях Крайнего Севера, где централизованное энергоснабжение отсутствует или нестабильно.
- В таких условиях ДЭС работают в режиме постоянной эксплуатации, обеспечивая электроэнергией жилые дома, объекты социальной инфраструктуры и производственные нужды. Согласно статистике, на долю дизельных электростанций в России приходится не менее 40% энергии, вырабатываемой объектами малой энергетики.
- Основная причина такой популярности относительная простота установки и эксплуатации по сравнению с газовыми альтернативами, а также независимость от магистральных газопроводов, прокладка которых в удаленных районах часто невозможна или экономически неоправданна.
Обеспечение электроэнергией промышленных предприятий и строительных площадок
Строительная отрасль традиционно является крупным потребителем дизельных электростанций. На объектах, где подключение к сетям временно невозможно или требует значительных затрат, дизельные генераторы становятся основным источником питания для строительной техники, электроинструмента, систем освещения и бытовых нужд рабочих.
- Особенно востребованы мобильные варианты ДЭС на прицепах, которые легко перемещаются по мере продвижения строительства.
- Промышленные предприятия используют дизельные электростанции в нескольких сценариях. Резервное питание позволяет избежать остановки производства при авариях в сетях, а в некоторых случаях ДЭС применяются как основной источник в регионах с нестабильным энергоснабжением.
- Горнодобывающая промышленность, нефтегазовый сектор, насосные и компрессорные станции во всех этих отраслях дизельные электростанции находят широкое применение.
- Мощности современных ДЭС позволяют обеспечивать энергией целые производственные комплексы, а при необходимости несколько установок объединяются в параллельную работу для увеличения суммарной мощности.
Сельскохозяйственный сектор и объекты ЖКХ
Сельское хозяйство еще одна сфера, где дизельные электростанции незаменимы. Фермерские хозяйства, тепличные комплексы, ирригационные системы, зерносушилки и элеваторы нуждаются в надежном электроснабжении, особенно в периоды сбора урожая и активных полевых работ. Отсутствие энергии может привести к порче продукции и значительным финансовым потерям. Дизельные генераторы обеспечивают бесперебойную работу оборудования независимо от стабильности централизованных сетей.
В сфере жилищно-коммунального хозяйства дизельные электростанции используются для резервирования питания котельных, насосных станций водоснабжения и водоотведения, систем лифтового хозяйства. Отключение электроэнергии в зимний период может привести к размораживанию систем отопления и серьезным авариям, поэтому наличие резервного источника на таких объектах становится критически важным.
Дизельные генераторы с автозапуском (система АВР)
Принцип работы и назначение системы автоматического ввода резерва
Дизельные генераторы с автозапуском (АВР автоматический ввод резерва) представляют собой установки, оснащенные системой управления, которая обеспечивает автоматическое переключение на резервное питание при пропадании основной сети без участия оператора. Это ключевое требование для объектов, где недопустимы перерывы в электроснабжении или где обслуживающий персонал не может обеспечить ручной запуск генератора в течение короткого времени.
Блок АВР является обязательным компонентом для дизельных электростанций, оборудованных по второй степени автоматизации. Такие системы включают также электрический подогрев охлаждающей жидкости двигателя, что обеспечивает возможность запуска ДГУ в холодное время года без предварительного прогрева. Контроллер управления постоянно мониторит состояние основной сети, и при обнаружении пропадания напряжения подает сигнал на запуск генератора.
Технические аспекты и преимущества автоматизированных систем
Современные системы АВР обеспечивают полный цикл автоматического управления: запуск двигателя, прогрев, синхронизацию параметров вырабатываемого тока с параметрами сети (при необходимости параллельной работы), подключение нагрузки и последующее отключение генератора после восстановления основного питания с заданной временной задержкой. Контроллеры управления оснащены дисплеями для отображения параметров работы, журналом событий, функциями аварийной сигнализации и защиты.
При параллельном запуске двух и более дизель-генераторов система оснащается реле обратной мощности, защищающим установки от перехода в двигательный режим.
Синхронизация параметров вводимого в параллель генератора с уже работающим осуществляется с помощью синхроноскопа вводимый агрегат должен опережать по частоте тока станцию, уже находящуюся под нагрузкой. Дизельные генераторы с автозапуском доступны в мощностном ряду от 12 до 600 кВт и более, что позволяет подобрать решение для объекта любого масштаба.
Исполнения дизельных электростанций
Выбор исполнения дизельной электростанции определяется условиями эксплуатации местом установки, климатическими факторами, требованиями к мобильности и уровню шума. Каждый вариант имеет свои преимущества и ограничения, которые необходимо учитывать при проектировании системы электроснабжения.
Открытое исполнение
Дизельные электростанции открытого исполнения представляют собой агрегат, установленный на раме без защитного кожуха. Такое решение предполагает эксплуатацию в специально подготовленных помещениях теплых машинных залах или генераторных с организованной принудительной вентиляцией и системой отвода отработавших газов.
Ключевые требования к помещению для открытой ДЭС включают поддержание температуры не ниже +6°С, наличие приточно-вытяжной вентиляции для отвода тепла от двигателя и генератора, свободный доступ к оборудованию со всех сторон для обслуживания и шумоизоляцию для снижения уровня шума до допустимых значений. Открытое исполнение имеет неоспоримые преимущества: минимальная стоимость, лучший доступ к узлам для технического обслуживания и наиболее эффективное охлаждение двигателя.
При этом высокая стоимость строительства генераторного помещения может в итоге сделать открытую установку дороже контейнерного решения.

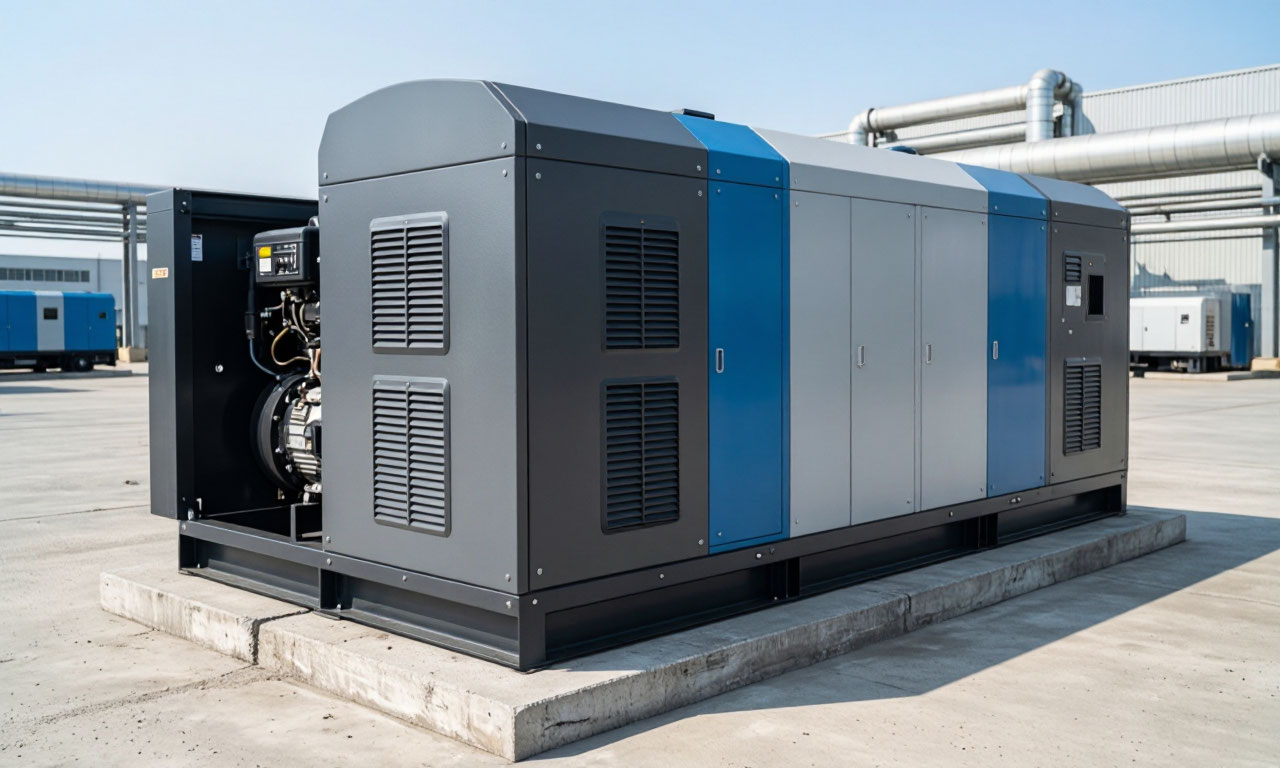

Дизельный генератор в кожухе
Исполнение в шумозащитном кожухе представляет собой промежуточное решение между открытой установкой и полноценным контейнером. Кожух представляет собой жесткую металлическую конструкцию, стены которой изнутри обклеены специальным шумопоглощающим материалом. Такая конструкция обеспечивает всепогодную защиту от осадков, пыли и ветра, а также снижает уровень шума в среднем на 30 дБ по сравнению с открытым агрегатом.
Дизельные генераторы в кожухе предназначены для установки на открытых площадках и могут эксплуатироваться при температурах до -30°С. Конструкция предусматривает отверстия для вентиляции, двери для обслуживания и глушитель для отвода отработавших газов. Стальная обшивка покрывается фосфатной грунтовкой и антикоррозийным покрытием, что обеспечивает долговечность при эксплуатации в сложных погодных условиях. Для работы при более низких температурах рекомендуется дополнительно устанавливать подогреватель охлаждающей жидкости и зарядное устройство аккумулятора.
Минусы кожуха более высокая стоимость по сравнению с открытым исполнением и ограниченное пространство для обслуживания.
В блок-контейнере "Север"
Контейнерное исполнение дизельных электростанций наиболее защищенный вариант, предназначенный для круглогодичной эксплуатации в самых суровых климатических условиях. Контейнерные ДЭС способны работать при температурах от -60°С до +50°С благодаря усиленной термоизоляции, системам автоматического обогрева и специальным конструктивным решениям.
Контейнер представляет собой жесткую каркасную конструкцию из высококачественной стали, оснащенную сэндвич-панелями с утеплителем из минеральной ваты толщиной до 10 см. Такая конструкция обеспечивает не только отличную термоизоляцию, но и высокую шумоизоляцию. Внутри контейнера предусмотрены все необходимые системы для автономной работы: вентиляция с автоматическими жалюзи, система обогрева, поддерживающая температуру не ниже +5°С, пожарная сигнализация и автоматическая система пожаротушения, а также щит собственных нужд.
Контейнерная ДЭС это полностью готовое к работе решение, требующее только установки на фундамент и подключения кабелей.
На прицепе (мобильные электростанции)
Передвижные дизельные электростанции, установленные на автомобильное или тракторное шасси, предназначены для быстрого развертывания в любом месте. Такие мобильные решения незаменимы при проведении аварийно-восстановительных работ, для временного электроснабжения строительных площадок, мероприятий на открытом воздухе, а также в геологоразведочных экспедициях.
Современные передвижные электростанции комплектуются дополнительным оборудованием, необходимым для работы в полевых условиях: электроприводные кабельные катушки, система наружного освещения с телескопической мачтой, дополнительный генератор малой мощности для собственных нужд.
Применение проходимых шасси с колесной формулой 6х6 позволяет добраться в район любой удаленности даже в непогоду и оперативно развернуть полноценный пункт электроснабжения. В передвижных электростанциях, работающих вблизи жилых районов, особое внимание уделяется шумоподавлению оборудование размещается в шумоизолированных блок-модулях.
Технические характеристики и определения дизельных электростанций
Ключевые параметры выбора дизельной электростанции
При выборе дизельной электростанции определяющее значение имеют несколько базовых технических характеристик, которые напрямую влияют на эффективность и надежность работы оборудования. Мощность установки главный критерий, который разделяется на номинальную (длительную) и максимальную (кратковременную). Номинальная мощность это показатель, который установка может выдавать без ограничения времени с перерывами на техническое обслуживание при заданных условиях эксплуатации.
Максимальная мощность доступна только на ограниченных временных интервалах и превышает номинальную, но использовать ее в постоянном режиме нельзя из-за риска перегрева и сокращения ресурса двигателя.
Тип вырабатываемого тока трехфазный переменный ток напряжением 400/230 В с частотой 50 Гц является стандартом для большинства промышленных и бытовых потребителей. Для объектов с особыми требованиями могут выпускаться установки с другими параметрами, включая частоту 400 Гц и напряжение 230 В для специальной техники.
Коэффициент мощности (cos φ) составляет 0,8 это стандартное значение, используемое для расчета полной мощности в киловольт-амперах (кВА) по отношению к активной мощности в киловаттах (кВт).
Расход топлива и эффективность работы
Удельный расход топлива ключевой экономический показатель дизельной электростанции, который измеряется в литрах или граммах на киловатт-час выработанной энергии. У современных двигателей этот показатель варьируется от 220 до 245 г/кВт·ч в зависимости от конструкции и нагрузки.
Расход топлива не является линейной величиной при снижении нагрузки удельный расход возрастает, поэтому работа ДЭС на холостом ходу или с недогрузкой экономически нецелесообразна. Для установки мощностью 200 кВт расход топлива при 50% нагрузке составляет около 30 л/ч, при 75% 45 л/ч, а при полной загрузке достигает 60 л/ч. Объем топливного бака напрямую определяет длительность автономной работы без дозаправки для промышленных установок он может достигать 590 литров, обеспечивая работу в течение 16-18 часов при средней нагрузке.
Для удаленных объектов часто предусматривается автоматическая дозаправка, что позволяет увеличить время непрерывной работы до 72 часов.
Степени автоматизации и их техническое содержание
Степень автоматизации дизельной электростанции определяет уровень вмешательства оператора в процессы управления, запуска и контроля работы оборудования. По российским стандартам выделяют три основные степени автоматизации, каждая из которых имеет строго определенный набор функций.
- Первая степень автоматизации подразумевает ручной запуск установки оператором. Система автоматики обеспечивает поддержание стабильных параметров тока и напряжения, защиту от перегрузок и коротких замыканий, контроль критических параметров двигателя температуры, давления масла и оборотов, а также зарядку аккумуляторных батарей в режиме ожидания.
- При достижении предельных значений срабатывает аварийная сигнализация и защитное отключение дизеля. Такие станции используются на объектах с постоянным присутствием обслуживающего персонала и обычно работают в качестве основного или резервного источника с возможностью контроля со стороны оператора.
- Вторая степень автоматизации обеспечивает полностью автономный режим работы. Установка оснащается блоком автоматического ввода резерва, который при пропадании напряжения в основной сети самостоятельно запускает дизельный двигатель с выполнением всех предпусковых операций, производит прогрев и подключает нагрузку без участия человека.
При восстановлении основного питания система автоматически переключает нагрузку обратно и останавливает генератор с заданной временной задержкой. Контроллер управления постоянно мониторит состояние сети и параметры работы агрегата, обеспечивая защиту при аварийных ситуациях. Время автономной работы без обслуживания для установок второй степени достигает 16-24 часов. Такие решения востребованы на объектах, где недопустимы перерывы в электроснабжении, но постоянное присутствие оператора не предусмотрено.
Третья степень автоматизации представляет собой наиболее совершенную систему управления, характерную для крупных энергетических комплексов с несколькими дизель-генераторами. Помимо всех функций второй степени, системы третьего уровня обеспечивают автоматическое параллельное включение нескольких агрегатов, синхронизацию их параметров при вводе в работу, распределение активной и реактивной мощности между работающими установками, а также автоматическое переключение нагрузки при выходе одного из генераторов из строя.
В случае неудачного запуска основного агрегата система автоматически передает команду на запуск резервной установки. Третья степень предусматривает автоматическое пополнение запасов топлива, масла и охлаждающей жидкости, что позволяет обеспечивать непрерывное электроснабжение до 240 часов и более в полностью автоматическом режиме.
Объектами применения таких решений становятся крупные промышленные предприятия, аэропорты, больничные комплексы и центры обработки данных с критическими требованиями к надежности энергоснабжения.
Конструктивные особенности исполнения и условные обозначения
Маркировка дизельных электростанций содержит структурированную информацию об основных параметрах установки.
Стандартное обозначение расшифровывается следующим образом: АД электроагрегат дизельный; цифры после букв указывают номинальную мощность в киловаттах; далее следует обозначение типа тока Т и напряжения (например, Т400 для трехфазного напряжения 400 В); буква или цифра в конце обозначает степень автоматизации по ГОСТ 13822-82; литера Р указывает на радиаторную систему охлаждения.
- Дополнительные индексы могут обозначать климатическое исполнение, уровень шумозащиты и другие специфические характеристики.
- По конструктивному исполнению различают рамные, фланцевые и маховичные дизель-генераторы. Рамное исполнение предполагает, что двигатель и генератор установлены на общей фундаментной раме и соединены муфтой это наиболее распространенный вариант для стационарных установок.
- Фланцевое и маховичное исполнения используются в условиях ограниченного пространства, когда требуется минимальная длина агрегата. В маховичном исполнении ротор генератора жестко закреплен на коленчатом валу дизеля и выполняет функцию маховика.
- Все генераторы, применяемые в составе ДЭС, должны соответствовать требованиям стандартов, иметь класс изоляции не ниже Н и класс защиты оболочки не менее IP21.
Основные технические характеристики на примерах
Для наглядного понимания типовых параметров дизельных электростанций рассмотрим характеристики установки средней мощности. ДЭС на 200 кВт с напряжением 400/230 В имеет номинальный ток 360 А, частоту вращения коленчатого вала 1500 об/мин и объем топливного бака 590 литров.
Двигатель с рабочим объемом 9,7 литра обеспечивает расход топлива 60 л/ч при полной загрузке, емкость масляной системы составляет 24 литра, системы охлаждения 44 литра. КПД генератора достигает 91%, точность регулировки напряжения ±1%. Уровень шума открытой установки может достигать 112 дБ на расстоянии 7 метров, что требует обязательного применения шумозащитных мер при установке вблизи жилых зон.
Габаритные размеры такой станции составляют 2700×1140×1670 мм при массе 2300 кг. Длительность непрерывной работы без дозаправки при 75% нагрузке почти 17 часов.
- Понимание этих технических нюансов и соответствия параметров задачам объекта позволяет провести грамотный выбор дизельной электростанции, обеспечивающий оптимальный баланс между надежностью, экономичностью и эксплуатационными затратами.
- Дизельные электростанции остаются одним из наиболее универсальных и надежных решений для автономного электроснабжения. Широкий мощностной диапазон, разнообразие исполнений и уровней автоматизации позволяют подобрать оптимальный вариант для любой задачи от резервного питания загородного дома до обеспечения электроэнергией промышленного предприятия в условиях Крайнего Севера.
- При выборе дизельной электростанции необходимо комплексно оценивать условия эксплуатации: место установки, температурный режим, требуемый уровень шума, необходимость автозапуска и режим работы (резервный, периодический или постоянный). Правильный выбор конфигурации напрямую влияет на надежность, ресурс работы и экономическую эффективность оборудования.
Современный рынок предлагает решения, способные удовлетворить самые требовательные запросы, а технологии продолжат развиваться, повышая эффективность и расширяя возможности применения дизельных электростанций.
