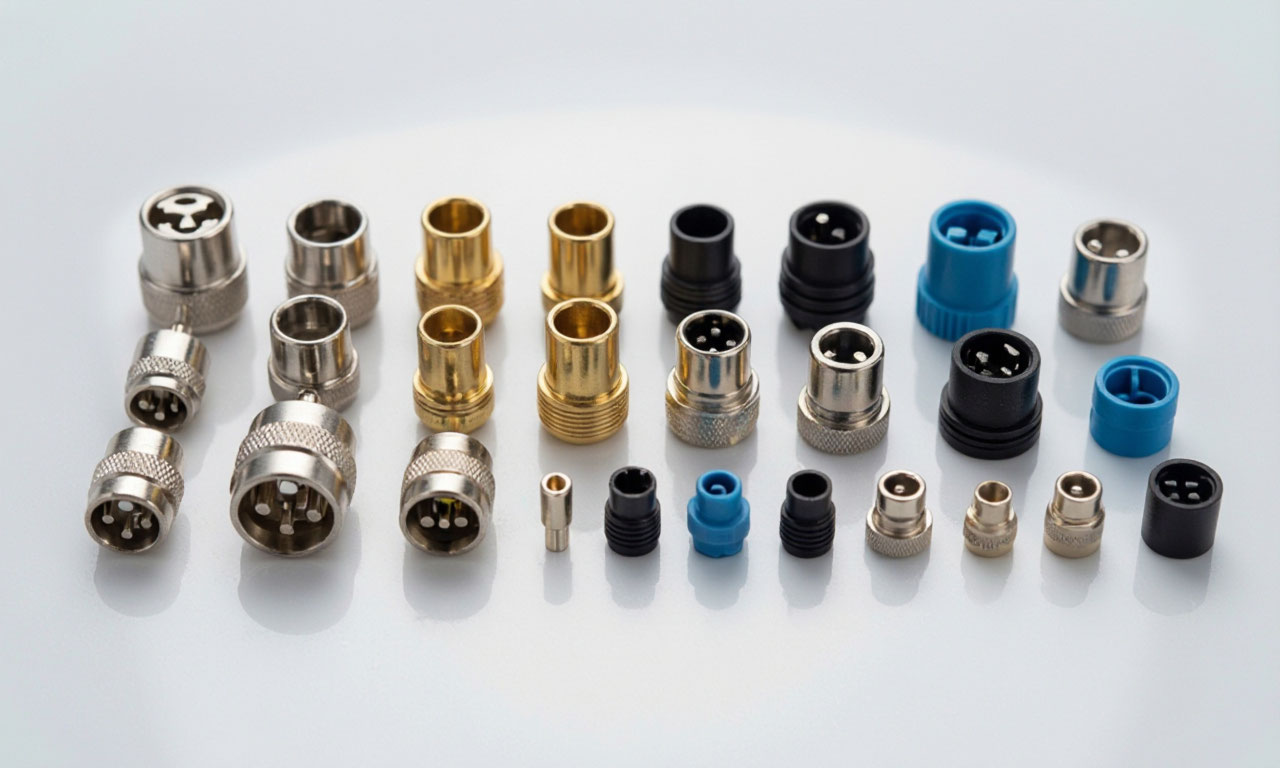

Первое, за что цепляется глаз в обозначении соединителя, - число сразу после буквенной части. СНЦ23-10, СР-50, РС10, 2РТТ16. Кажется, что это единая логика и число всюду означает одно и то же. На деле оно означает разное, и путаница здесь стоит дороже всего: деталь приходит внешне правильная и не подходит.
Разберём на реальных примерах, что скрывается за числом у распространённых семейств.
Одно число - три разных смысла
- Количество контактов. У цилиндрических соединителей СНЦ и прямоугольных СНП первое число после серии именно число контактов. В обозначении СНЦ23-3/14В первая тройка означает три контакта, а вовсе не размер.
- Условный размер корпуса. У тех же СНЦ размер стоит следующим числом, после дроби: в СНЦ23-3/14В четырнадцать условный размер, то есть посадочное место, диаметр гайки, габарит по кабелю. Два разъёма с одинаковым числом контактов и разным условным размером физически не заменяют друг друга.
- Волновое сопротивление. У радиочастотных соединителей СР число после букв сопротивление в омах. В СР-50 полтинник означает 50 Ом, а следующее за ним число (135, 276 и далее) - номер разработки, который и определяет конструкцию, тип присоединения и марку кабеля. Разъёмы с одним волновым сопротивлением, но разными номерами разработки между собой не взаимозаменяемы.
Номер разработки. У СНП346 и СНЦ144 число, идущее сразу за буквами, - порядковый номер разработки семейства, а количество контактов стоит уже после него. То есть в СНП346-1РО41 «346» семейство, а «1» - контакты.
Часть имени серии - и больше ничего. Бывает и так, что число вообще не несёт отдельного смысла и просто входит в название семейства, а количество контактов в обозначение не выносится. Пример - серия РС10: её исполнения различаются только буквенными индексами (РС10А, РС10ТВ, РС10БТВ, РС10АТВ, РС10БАТВ), и числа контактов в строке обозначения нет вовсе. Искать его там бесполезно - эту характеристику смотрят в описании конкретного исполнения.
| Семейство | Что означает число сразу после букв | Пример | Что означает следующее число | Примечание |
|---|---|---|---|---|
| СНЦ | Количество контактов | СНЦ23-3/14В - 3 контакта | Условный размер корпуса (14) | |
| СНП | Количество контактов | |||
| СР | Волновое сопротивление в омах | СР-50 - 50 Ом | Номер разработки (135, 276 и далее) | Разъёмы с разными номерами разработки не взаимозаменяемы |
| СНП346 | Номер разработки семейства | СНП346-1РО41 - 346 семейство | Количество контактов (1) | |
| СНЦ144 | Номер разработки семейства | Количество контактов | ||
| РС10 | Часть имени серии, отдельного смысла не несёт | РС10А, РС10ТВ, РС10БТВ, РС10АТВ, РС10БАТВ | - | Количество контактов в обозначении отсутствует |
Как не ошибиться
Правило простое и работает всегда: не интерпретировать число по аналогии с соседней серией. У каждого семейства своя схема, и единственный надёжный источник - расшифровка обозначения именно этой серии.
Практический порядок:
- Определить семейство по буквенной части - она задаёт конструктивный тип и условия применения.
- Найти расшифровку обозначения для этого семейства и разобрать строку по позициям.
- Сверить все позиции целиком, а не только число контактов: тип части (приборная или кабельная), контактная группа (штыри или гнёзда), расположение контактов относительно ключа, покрытие, климатическое исполнение.
- Проверить ответную часть. Соединитель меняется парой; половина от другого исполнения стыкуется механически, но соединяет не те цепи.
Почему совпадения по числу недостаточно
Три типичные ошибки, которые встречаются чаще прочих.
- Разное покрытие контактов. В паре разнородных металлов на месте контакта со временем идёт электрохимическая коррозия. Внешне соединение выглядит исправным, отказ приходит через месяцы.
- Разное расположение контактов относительно ключа. Разъём вставится, но цепи окажутся смещены. Ошибка обнаруживается только под напряжением.
- Разное климатическое исполнение. Деталь общего назначения на месте всеклиматической переживёт лабораторию и не переживёт первую зиму.
Коротко
Число в обозначении - не универсальный параметр. Число сразу после букв чаще всего задаёт семейство (СНЦ23, СНЦ144, СНП346, РС10), а у радиочастотных СР это волновое сопротивление в омах. Количество контактов идёт следующей позицией - но только там, где оно вообще выносится в обозначение: у РС10, например, его в строке нет. Условный размер корпуса у СНЦ стоит отдельной позицией, после дроби. Читать обозначение нужно по схеме конкретного семейства и сверять строку целиком.
Перечни исполнений по сериям с разбором обозначений и различиями между вариантами собраны здесь: исполнения соединителей по сериям
