Арматурные каркасы: классификация, производство и сферы применения

Арматурные каркасы представляют собой несущий скелет железобетонных конструкций, воспринимающий основные нагрузки и обеспечивающий пространственную жесткость зданий и сооружений. Бетон как материал эффективно работает на сжатие, но его прочность на растяжение крайне мала она составляет всего 5-15% от прочности на сжатие.

Арматурные каркасы компенсируют этот недостаток, принимая на себя растягивающие и сдвигающие усилия, возникающие в конструкциях под воздействием внешних нагрузок.

Разнообразие строительных задач привело к появлению различных типов каркасов: от плоских сварных сеток для стяжек до сложных пространственных конструкций для колонн и фундаментов.

Особенности армирования кирпичной кладки арматурными каркасами

Кирпичная кладка, несмотря на свою традиционность, нуждается в усилении, особенно при возведении несущих стен и простенков в сейсмоопасных районах. Армирование кирпичной кладки может быть поперечным (сетчатым) и продольным, причем каждый вид решает свои задачи. Сетчатое армирование распределяет нагрузку по площади сечения и применяется при центральном сжатии или при небольших эксцентриситетах.

• Сетки с прямоугольными ячейками укладывают в горизонтальные швы кладки с шагом не более 0,4 метра по высоте, что примерно соответствует пяти рядам кладки из обычного кирпича. Важно, чтобы толщина шва превышала диаметр арматуры минимум на 4 мм, обеспечивая надежное укрытие металла защитным слоем раствора.
• Продольное армирование актуально при действии изгибающих нагрузок или растягивающих усилий, возникающих при значительных эксцентриситетах приложения сил. Арматурные стержни при продольном армировании могут располагаться как внутри кладки в специальных пазах или штробах так и снаружи, в слое штукатурки. Внутреннее расположение арматуры предпочтительнее с точки зрения защиты от коррозии и сохранения эстетики фасада.
• Продольные стержни обязательно связываются поперечными хомутами, шаг которых зависит от характера работы конструкции: для сжатых элементов он не должен превышать 15 диаметров стержня, для растянутых 80 диаметров.
• Нормативные требования к армированию каменных конструкций строго регламентируют процент армирования. Для сетчатого армирования процент армирования по объему должен составлять от 0,1 до 1%. При этом для сеток с прямоугольными ячейками расчет ведется по формуле, учитывающей сечение арматуры, размер ячеек и шаг сеток. Особое внимание уделяется защитному слою арматуры: в помещениях с нормальным режимом эксплуатации он составляет 10-12 мм, а в условиях повышенной влажности увеличивается до 30 мм.

В сейсмоопасных районах применяются специальные конструктивные решения. Согласно СП 14.13330.2014, вертикальная арматура должна быть непрерывной и жестко соединяться с антисейсмическими поясами. Соединения арматуры внахлест без сварки в таких случаях не допускаются.

Существуют также запатентованные решения, например, армированная кирпичная кладка двухрядной системы с вертикальными сквозными каналами, в которые устанавливается вертикальная арматура с винтообразными выступами. Такая конструкция эффективно уравновешивает волны разрушающих напряжений при землетрясениях за счет попарного расположения элементов с разнонаправленной навивкой выступов.

Армирование перегородок и столбов имеет свои особенности. Для перегородок толщиной в четверть кирпича применяют стальную полосу или стержневую арматуру диаметром до 6 мм с шагом через 6 рядов кладки.

При длине перегородки более 3 метров арматура укладывается через каждые 5-6 рядов, причем концы стержней обязательно заделываются в капитальные стены. Отдельно стоящие столбы могут усиливаться металлическими или железобетонными обоймами, в которых арматурные стержни объединяются хомутами с последующим оштукатуриванием или бетонированием.

Применение арматурных каркасов в монолитном строительстве

Монолитное строительство невозможно представить без арматурных каркасов, поскольку именно они определяют несущую способность железобетонных конструкций. В монолитном домостроении используют как плоские, так и пространственные арматурные каркасы. Плоские каркасы представляют собой сетку из пересекающихся под прямым углом стержней, соединенных сваркой или вязкой. Их применяют для армирования стен, перекрытий, фундаментных плит.

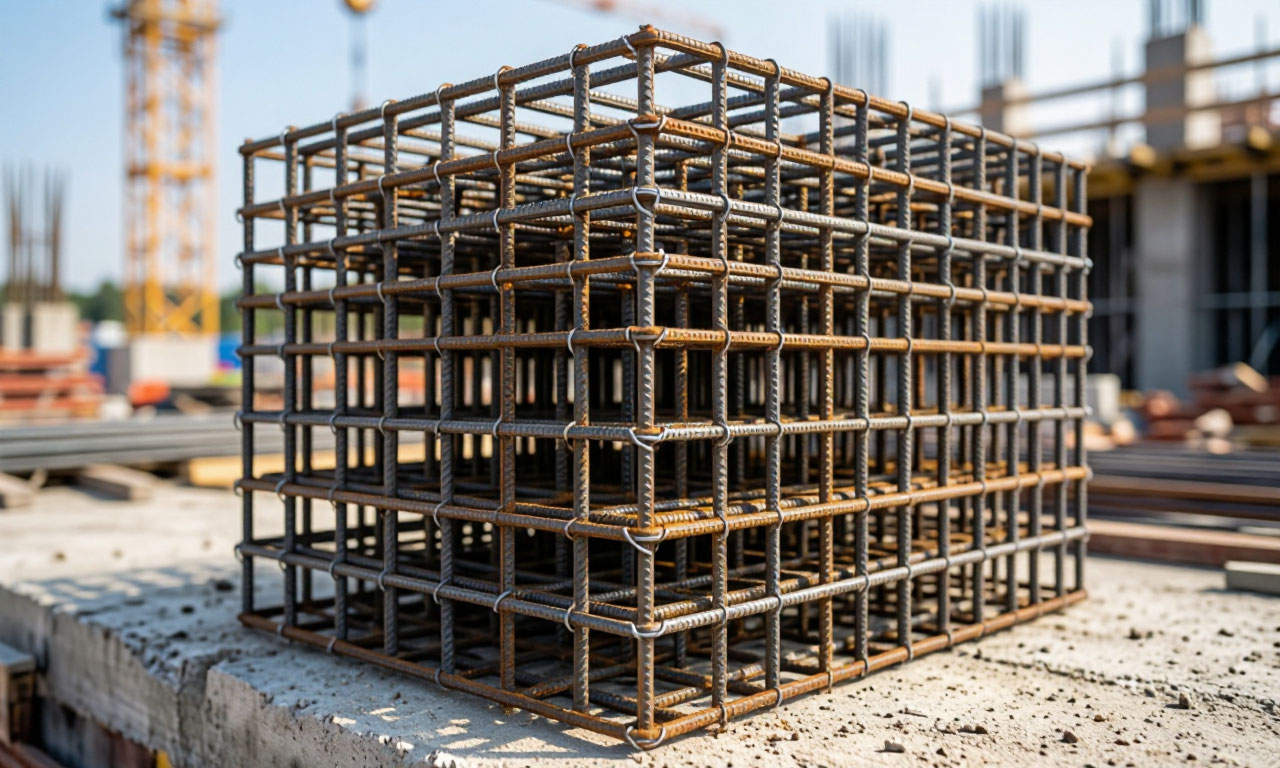

Пространственные каркасы, состоящие из нескольких плоских элементов, объединенных в трехмерную конструкцию, используют для колонн, ригелей, балок и других ответственных элементов.

Конструктивно арматурный каркас состоит из рабочей арматуры, воспринимающей основные нагрузки, распределительной, обеспечивающей равномерное перераспределение напряжений, и монтажной, предназначенной для соединения элементов и обеспечения проектного положения стержней. Рабочая арматура обычно имеет диаметр от 12 мм и выше, распределительная может быть меньшего сечения 8-10 мм.

• В качестве материала используют горячекатаную арматуру периодического профиля классов А-I, А-II, А-III, а также холоднотянутую проволоку Вр-I.

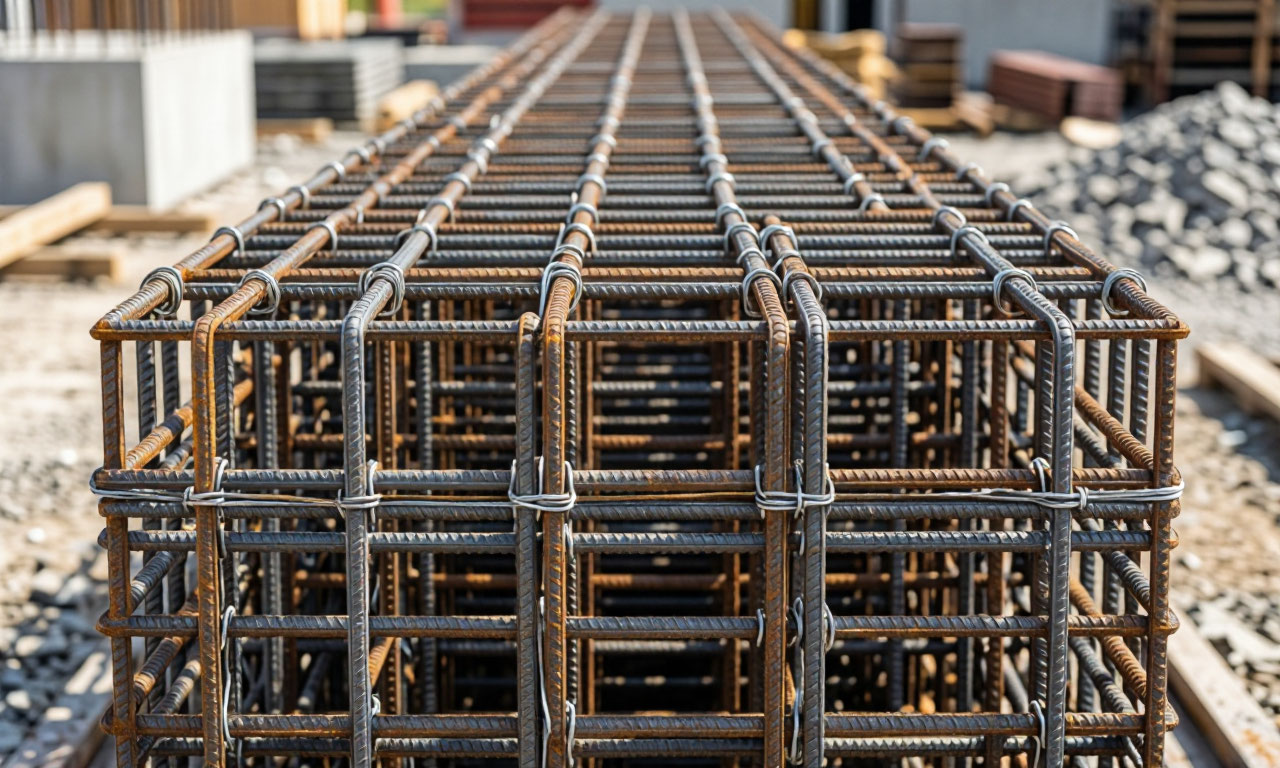

• Технология монтажа арматурных каркасов в монолитном строительстве требует строгого соблюдения проектных решений. Сборка каркасов может производиться непосредственно на строительной площадке или в арматурных цехах с последующей доставкой готовых изделий. В заводских условиях соединение стержней чаще всего выполняется контактной точечной сваркой, обеспечивающей высокую надежность и производительность.
• На площадке чаще применяют вязку с использованием вязальной проволоки и специальных крючков или пистолетов для вязки арматуры.

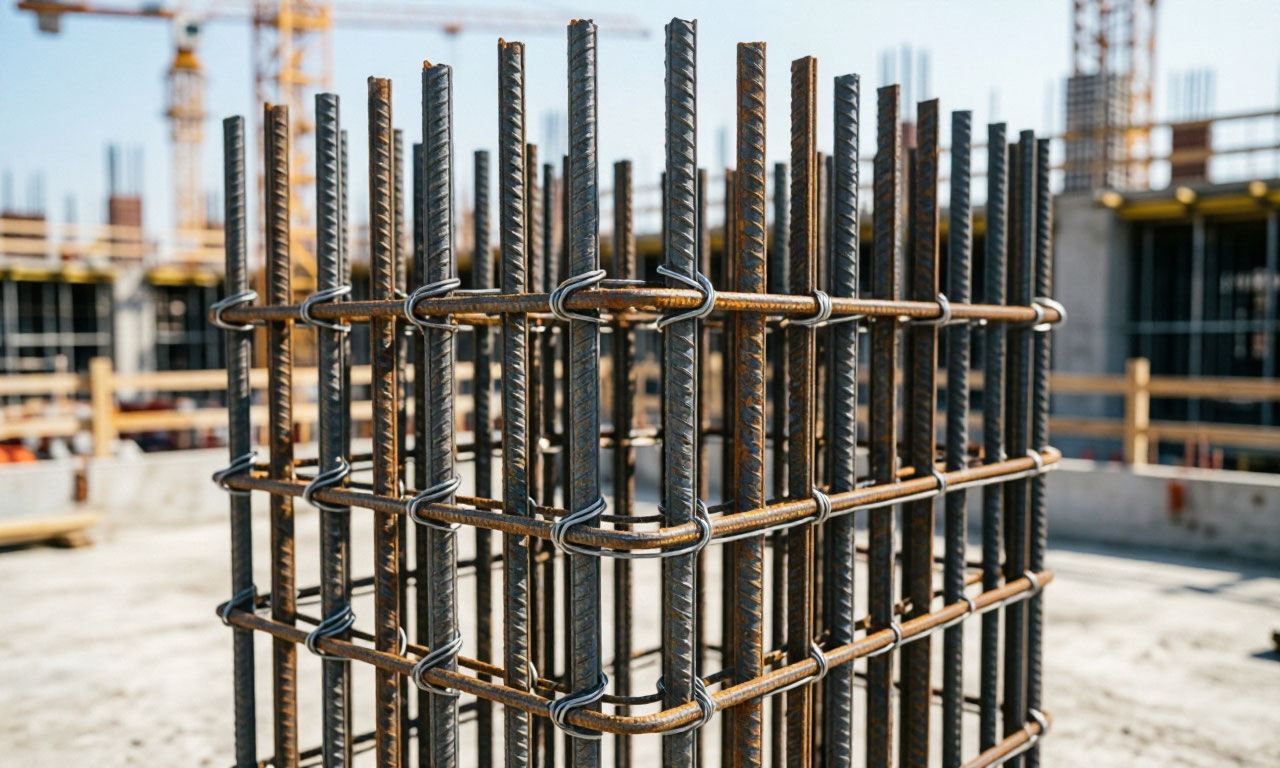

Особого внимания заслуживают пространственные арматурные каркасы для монолитных колонн и балок. Они воспринимают значительные продольные усилия и изгибающие моменты, поэтому требуют точного позиционирования стержней и надежной фиксации.

Хомуты в таких каркасах устанавливаются с шагом, определенным расчетом, и служат для предотвращения продольного изгиба рабочей арматуры и восприятия поперечных сил. Для колонн часто используют каркасы с четырехгранным сечением, где продольные стержни расположены по углам и равномерно распределены по периметру, а поперечная арматура выполнена в виде замкнутых хомутов.

Патентные разработки в области монолитного строительства предлагают инновационные решения. Например, существуют арматурные каркасы, включающие продольную стержневую арматуру и охватывающую ее по длине спирально расположенную арматуру, каждый виток которой выполнен в форме шестиугольника. Такое конструктивное решение позволяет снизить материалоемкость сооружений и улучшить их теплофизические характеристики.

Каркасы подобного типа используются при изготовлении строительных панелей в заводских условиях, что значительно ускоряет процесс возведения монолитных зданий.

Арматурные каркасы в производстве железобетонных плит и конструкций

Заводское производство железобетонных изделий невозможно без арматурных каркасов, которые являются основой для формовки плит перекрытий, стеновых панелей, балок, ферм и других элементов. На заводах железобетонных изделий действуют специализированные арматурные цеха, где производят раскрой арматуры, ее гибку, сварку плоских каркасов и сборку объемных конструкций.

Плоские арматурные каркасы для ЖБИ представляют собой наиболее распространенный тип продукции. Они могут быть изготовлены как из отдельных стержней, так и из сварных сеток. В зависимости от диаметра используемой арматуры каркасы классифицируются на легкие (с диаметром стержней до 12 мм) и тяжелые (с диаметром более 12 мм). Легкие каркасы применяются для армирования плит перекрытий, перегородок, лестничных маршей. Тяжелые для фундаментных блоков, колонн, прогонов и других массивных конструкций.

• Особый интерес представляют пространственные арматурные каркасы для наружных стеновых панелей панельных зданий. Пространственная форма каркаса позволяет существенно усилить несущую способность панелей и увеличить срок службы здания. На домостроительных комбинатах для производства таких каркасов используются специализированные сварочные комплексы, автоматизирующие процесс сборки.
• Производительность современного оборудования может достигать 150 каркасов в сутки, что обеспечивает строительство нескольких этажей жилого дома ежедневно.
• В производстве железобетонных плит перекрытия применяют предварительно напряженные арматурные каркасы. Принцип предварительного напряжения заключается в создании в арматуре начальных растягивающих напряжений, которые после набора бетоном проектной прочности и снятия упоров передаются на бетон в виде сжимающих усилий.
• Такая технология позволяет значительно сократить расход арматуры и повысить трещиностойкость и несущую способность плит. На заводах ЖБИ для изготовления предварительно напряженных каркасов используют специальные стенды или упорные формы.

Технология производства арматурных каркасов на заводах ЖБИ непрерывно совершенствуется. Современные автоматизированные линии позволяют осуществлять правку, мерную резку, гибку и сварку арматуры с высокой точностью и производительностью.

Контроль качества готовых каркасов осуществляется как на промежуточных этапах производства, так и при приемке готовой продукции. ОТК проверяет соответствие геометрических размеров каркасов проектным, качество сварных соединений, правильность установки закладных деталей.

Устройство стяжки полов и фундаментов с использованием арматурных каркасов

Армирование стяжки пола обязательное условие для обеспечения ее прочности и долговечности, особенно при устройстве полов по грунту или по плитам перекрытия с высокими нагрузками. Арматурные каркасы для стяжки пола представляют собой, как правило, плоские сварные сетки из проволоки периодического профиля.

Сетка укладывается на пластиковые фиксаторы, обеспечивающие защитный слой бетона снизу, или на предварительно подготовленное основание. Перекрытие стыков сеток выполняется с нахлестом не менее одной ячейки.

• Для стяжек пола в жилых и общественных зданиях с нагрузками до 200 кг/м² достаточно сеток из арматуры диаметром 3-6 мм с ячейкой 100х100 или 150х150 мм. В помещениях с высокими нагрузками гаражах, складах, производственных цехах диаметр арматуры увеличивают до 8-12 мм, а ячейку уменьшают. Толщина стяжки при армировании сеткой должна быть не менее 40 мм, при этом арматура должна находиться в средней трети сечения, что достигается правильной установкой фиксаторов.
• В фундаментостроении арматурные каркасы играют определяющую роль. Ленточные фундаменты армируются пространственными каркасами, состоящими из продольных рабочих стержней (верхних и нижних), объединенных поперечной арматурой в виде хомутов или отдельных стержней.
• В типовых технологических картах регламентируется порядок установки таких каркасов в траншеи и котлованы. Продольная арматура в ленточных фундаментах воспринимает растягивающие усилия от изгиба, возникающие под воздействием давления грунта и нагрузки от здания.

Плитные фундаменты армируются сетками или каркасами, укладываемыми в два уровня нижний и верхний. Между уровнями устанавливаются вертикальные распорки, обеспечивающие проектное расстояние между сетками. В местах концентрации нагрузок под колоннами, в узлах стеновых пересечений укладывают дополнительные стержни или каркасы, усиливающие конструкцию. Для плитных фундаментов чаще используют арматуру диаметром 12-16 мм с шагом 200-300 мм в обоих направлениях.

Свайные фундаменты армируются пространственными каркасами в виде четырех или шести продольных стержней, объединенных поперечными хомутами, установленными с шагом 200-300 мм. Арматурный каркас сваи устанавливается в пробуренную скважину до бетонирования и должен иметь защитный слой бетона не менее 35 мм. В верхней части сваи, где она сопрягается с ростверком, арматура выпускается на высоту, достаточную для анкеровки в теле ростверка.

Правильно выполненное армирование стяжек и фундаментов гарантирует отсутствие усадочных трещин, равномерное распределение нагрузок и сохранение геометрии конструкций в течение всего срока эксплуатации. Технологические карты и строительные нормы предписывают использовать для армирования фундаментов и стяжек арматуру с антикоррозионным покрытием или предусматривать защитный слой бетона, исключающий контакт арматуры с агрессивной средой.

Технические требования и контроль качества

Производство и монтаж арматурных каркасов регламентируются комплексом нормативных документов, включая СНиП, СП, ГОСТ и ведомственные технологические карты. Среди ключевых документов СНиП 3.03.01-87 "Несущие и ограждающие конструкции", СП 63.13330.2012 "Бетонные и железобетонные конструкции", а также ГОСТ 10922-90 "Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций".

Контроль качества начинается с входного контроля арматурной стали: проверяются сертификаты соответствия, маркировка, геометрические размеры и состояние поверхности стержней. Арматура с видимыми дефектами трещинами, расслоениями, глубокой коррозией к использованию не допускается. При сварке каркасов контролируется прочность соединений, отсутствие подрезов и прожогов, соблюдение проектных размеров и шага стержней.

В процессе монтажа каркасов на объекте контролируется правильность установки, надежность фиксации, соответствие защитного слоя бетона проектному. Защитный слой расстояние от поверхности арматуры до внешней грани бетона должен обеспечивать совместную работу арматуры и бетона и защиту металла от коррозии. Для обеспечения защитного слоя используют пластиковые фиксаторы, бетонные подкладки или специальные подставки.

Особое внимание уделяется стыковке арматурных стержней. Сварные соединения должны быть выполнены по проекту с применением соответствующего оборудования и сварочных материалов. Вязка арматуры проволокой допускается при диаметре стержней до 36 мм и при отсутствии требований проекта о сварке. Нахлест стержней при вязке должен составлять не менее 30 диаметров и обеспечиваться вязальной проволокой в нескольких местах по длине нахлеста.

Арматурные каркасы для ответственных конструкций подлежат приемке с составлением актов освидетельствования скрытых работ. Такие акты оформляются до бетонирования и являются документальным подтверждением соответствия смонтированного армирования проектным решениям. Проверка каркасов осуществляется с привлечением технического надзора и проектной организации в случаях, предусмотренных нормативными документами.

Важное требование: Арматурные каркасы для ответственных конструкций подлежат приемке с составлением актов освидетельствования скрытых работ. Такие акты оформляются до бетонирования и являются документальным подтверждением соответствия смонтированного армирования проектным решениям.

Армирование кирпичной кладки выполняется с использованием сеток из арматуры диаметром 3-6 мм с шагом по высоте не более 0,4 м.

В монолитном строительстве применяют как плоские, так и пространственные каркасы с диаметром рабочей арматуры от 12 мм.

Заводские арматурные каркасы для ЖБИ могут быть легкими (до 12 мм) и тяжелыми (более 12 мм). Для стяжек пола используют плоские сетки из проволоки 3-6 мм, укладываемые на фиксаторы с шагом 100-150 мм.

Свайные фундаменты армируются пространственными каркасами с четырьмя или шестью продольными стержнями и хомутами с шагом 200-300 мм.

• Сварные соединения арматуры должны выполняться по проекту с применением сертифицированного оборудования.
• Вязка арматуры проволокой допускается при диаметре стержней до 36 мм.
• Нахлест стержней при вязке должен составлять не менее 30 диаметров арматуры.
• Защитный слой бетона обеспечивается пластиковыми фиксаторами, бетонными подкладками или специальными подставками.
• Контроль качества включает проверку сертификатов, геометрических размеров и состояния поверхности арматуры.
