Прокладка кабелей вне помещений, особенно в условиях агрессивной среды, представляет собой сложную инженерную задачу. Химически активные вещества, перепады температур, механические нагрузки и влажность - все эти факторы способны быстро вывести из строя даже самую надежную кабельную линию. В данной статье мы подробно рассмотрим современные способы защиты кабелей при наружной прокладке, начиная с классических металлических коробов и заканчивая инновационными кабельными системами.

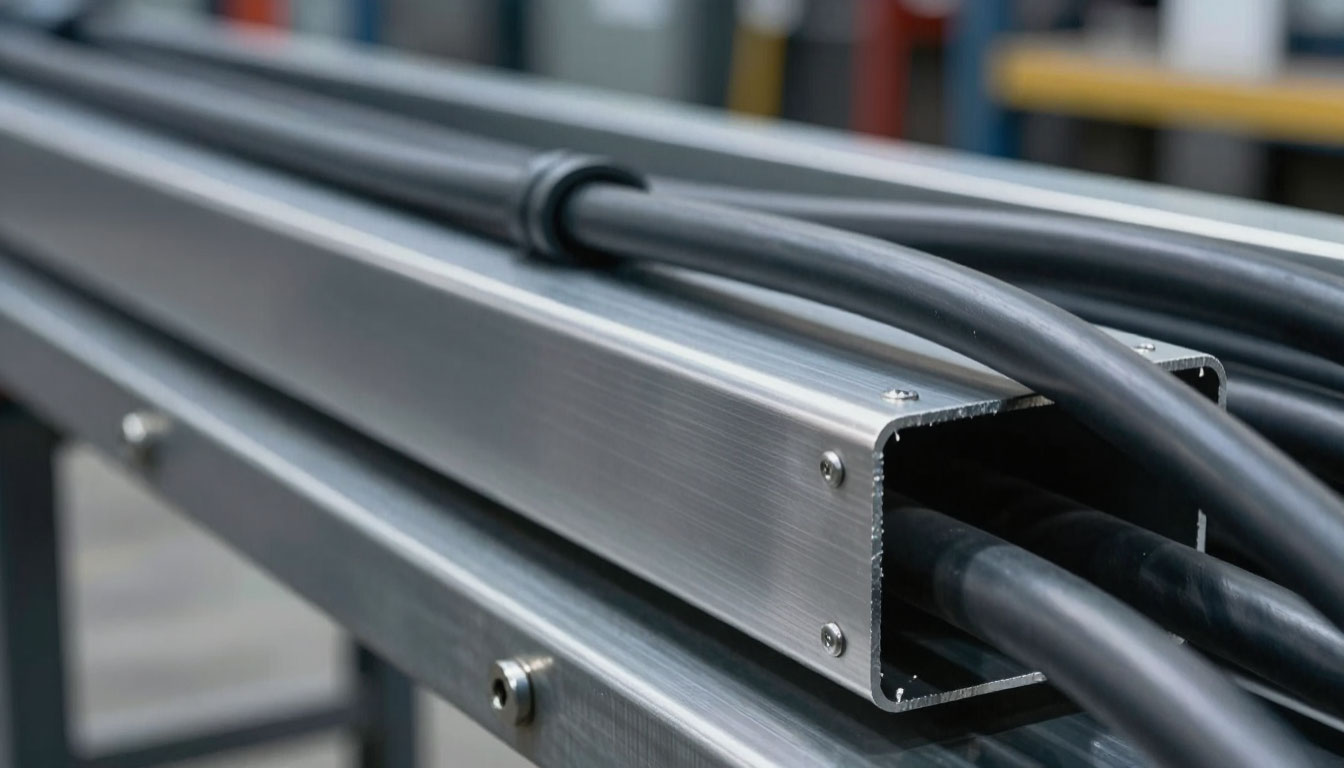

Кабельный короб металлический: надежная основа защиты
Металлические кабельные короба остаются одним из наиболее распространенных и проверенных решений для защиты электропроводок. Согласно ГОСТ 20803-81, эти конструкции предназначены для прокладки проводов и кабелей напряжением до 1000 В при выполнении открытых электропроводок и открытой прокладки кабельных линий.
Конструктивные особенности
Металлические короба выпускаются в двух основных исполнениях: одноканальные (для прокладки кабелей одного назначения) и многоканальные, которые оснащаются продольными перегородками по всей высоте для разделения кабелей разных типов. Такое разделение особенно важно при одновременной прокладке силовых и слаботочных линий.
Ассортимент элементов металлических коробов включает:
- прямые секции - для прямолинейных участков трассы;
- угловые секции - для поворотов под углом 90° в горизонтальной и вертикальной плоскостях;
- тройниковые и крестообразные секции - для разветвления электропроводки;
- переходные секции - для соединения коробов разного сечения;
- заглушки - для закрытия торцевых секций;
- зажимы и прижимы - для крепления кабелей внутри коробов и фиксации коробов на опорах.
Технические характеристики
Важным параметром является несущая способность коробов. Стандарт устанавливает, что короба должны быть рассчитаны на установку с расстоянием между опорами не менее 3000 мм. При этом интенсивность распределенной нагрузки варьируется от 30 Н/м для малых сечений (50×30 мм) до 900 Н/м для коробов размером 400×200 мм.
Степень защиты и устойчивость к внешним воздействиям определяются в технических условиях на короба конкретных типов. Установленный срок службы металлических коробов до замены составляет не менее 20 лет.
Антикоррозионная защита
Для эксплуатации в агрессивных средах особое значение имеет защита самих коробов от коррозии. Элементы коробов изготавливаются из стали с лакокрасочными или металлическими покрытиями. Требования к покрытиям регламентированы ГОСТ 9.032-74 (класс покрытия не ниже VI) и ГОСТ 9.401-91.
Важно отметить, что стандарт ГОСТ 20803-81 не распространяется на короба, предназначенные для эксплуатации на открытом воздухе. Это означает, что для наружной прокладки требуются специальные климатические исполнения коробов с усиленной антикоррозионной защитой.
Способы прокладки кабелей вне помещений
Правила устройства электроустановок (ПУЭ) устанавливают несколько основных способов прокладки кабельных линий на открытом воздухе и в агрессивных средах.
Прокладка в земле (траншеях)
Наиболее экономичный способ, не требующий больших объемов строительных работ. В одной траншее рекомендуется прокладывать не более шести силовых кабелей. Глубина прокладки составляет не менее 0,7 м, ширина траншеи по дну для одного кабеля - 0,2 м (до 10 кВ) или 0,3 м (35 кВ).
При прокладке в земле необходимо предусматривать:
- подсыпку снизу и сверху слоем мягкого грунта, не содержащего камней;
- защиту от механических повреждений кирпичом или бетонными плитами толщиной 5 см (при глубине прокладки 1–1,2 м защита может не требоваться);
- использование преимущественно бронированных кабелей с внешним защитным покровом.
Прокладка в кабельных сооружениях
При количестве силовых кабелей, идущих в одном направлении, более 20 рекомендуется прокладка в туннелях, по эстакадам и в галереях. Кабельные каналы (непроходные подземные сооружения) применяются при количестве кабелей от 3 до 15.
Кабельные эстакады бывают двух типов:
- непроходные - обслуживаются со спецтранспорта, пролет между опорами 6–12 м;
- проходные - имеют площадки для обслуживания, являются элементами самого сооружения.
Кабельные галереи - полностью или частично закрытые проходные сооружения, защищающие кабели от солнечной радиации и атмосферных осадков. Они разделяются на отсеки длиной не более 150 м.
Прокладка в трубах и блоках
Этот способ применяется в условиях стесненности по трассе, при пересечении железнодорожных путей и автомобильных дорог, а также при вероятности разлива металла. Трубы или железобетонные панели с отверстиями (типа ПК-2 и ПК-3) укладываются на глубине не менее 1 м от полотна дороги.
Защита кабелей в агрессивных средах
Агрессивные среды представляют особую опасность для кабельных линий. Химически активные вещества, нефтепродукты, кислоты и щелочи могут разрушать как внешние оболочки кабелей, так и металлические конструкции защиты.
Специализированные кабели
Для прокладки в агрессивных средах разработаны специальные типы кабелей. Например, кабель марки ПвБбШп (или ПвБШп) с изоляцией из силанольносшитого полиэтилена и броней из оцинкованных стальных лент предназначен для использования в почве с любым уровнем коррозионной активности, в несудоходных водоемах и в агрессивных химических средах.
Однако такие кабели имеют ограничения: их нельзя прокладывать в просадочных и пучинистых грунтах, а также на открытых кабельных эстакадах без дополнительных мер противопожарной защиты.
Инновационные технологии:
Технологии обеспечивают химическую и влагозащитную блокировку в конструкциях кабелей, прокладываемых в критических условиях окружающей среды. Она применима для:
- многожильных кабелей управления;
- монтажных кабелей;
- волоконно-оптических кабелей;
- кабелей для передачи данных;
- коаксиальных и сигнально-блокировочных кабелей.
Преимущества системы Airguard™ по сравнению с традиционными методами (использование непрерывных гофрированных и сварных металлических слоев) включают:
- снижение массы и диаметра кабеля;
- упрощение прокладки и монтажа;
- высокую степень защиты от проникновения влаги и жидких веществ;
- усиление механических свойств кабеля.
Особенности прокладки в районах многолетней мерзлоты
При сооружении кабельных линий в районах многолетней мерзлоты необходимо учитывать такие явления, как пучинистые грунты, морозобойные трещины и оползни. ПУЭ устанавливают специальные требования для таких условий:
- Наиболее пригодны для прокладки дренирующие грунты (скальные, галечные, гравийные, крупнопесчаные);
- Пучинистые и просадочные грунты непригодны для прокладки кабельных линий;
- Запрещается прокладка кабелей в трубах, проложенных в земле;
- Ввод кабелей в здание должен выполняться выше нулевой отметки при отсутствии вентилируемого подполья.
Защита от механических повреждений
В местах возможных механических повреждений кабели должны быть защищены красным кирпичом или бетонными плитами. При пересечении кабельными линиями железных и автомобильных дорог кабели прокладываются в блоках или трубах по всей ширине зоны отчуждения.
Сравнительный анализ способов защиты кабельных линий
Для наглядного сопоставления основных методов защиты кабелей в агрессивных средах ниже представлена таблица с ключевыми характеристиками.
| Способ защиты | Применение | Устойчивость к химии | Механическая прочность | Сложность монтажа |
|---|---|---|---|---|
| Металлический короб (нержавейка) | Высокоагрессивные среды, открытый воздух | Высокая | Высокая | Средняя |
| Металлический короб (оцинкованный) | Умеренно-агрессивные среды, помещения | Средняя | Высокая | Средняя |
| ПВХ-короба и трубы | Помещения, легкие условия | Средняя (к растворителям) | Низкая | Низкая |
| Бронированный кабель (ПвБбШп) | Земля, вода, агрессивные среды | Высокая | Высокая | Низкая |
| Система Airguard™ | Химические производства, критическая инфраструктура | Очень высокая | Средняя | Низкая |
Практические рекомендации по выбору способа защиты
При выборе способа защиты кабельной линии в агрессивной среде следует учитывать несколько ключевых факторов.
Анализ агрессивности среды
Прежде всего необходимо определить характер агрессивного воздействия:
- химическая активность (кислоты, щелочи, нефтепродукты, растворители);
- наличие блуждающих токов (электрохимическая коррозия);
- влажность и возможность затопления;
- перепады температур и воздействие ультрафиолета.
Выбор типа кабеля
Для агрессивных сред предпочтительны кабели со специальными защитными оболочками:
- бронированные кабели - для прокладки в земле с высоким уровнем коррозионной активности;
- кабели с полиэтиленовой оболочкой - устойчивы к большинству химических веществ;
- кабели с безгалогенными композициями - для объектов с повышенными требованиями пожарной безопасности.
Выбор системы защиты
Металлические короба из нержавеющей стали - оптимальное решение для высокоагрессивных сред. Как отмечают специалисты на форумах, «из правильных решений остаются только короба/трубы из нержавейки» при работе в условиях химически агрессивной среды и при требованиях пожарной безопасности.
ПВХ-короба и трубы имеют ограничения: они предназначены для укладки всей плоскостью основания на ровную твердую несущую поверхность и не всегда соответствуют требованиям пожарной безопасности при прокладке по сгораемым конструкциям.
Защита кабельных линий при прокладке вне помещений и в агрессивных средах требует комплексного подхода, включающего правильный выбор типа кабеля, способа прокладки и системы защиты. Металлические кабельные короба, при условии их исполнения для наружной установки с соответствующей антикоррозионной защитой, остаются надежным решением для многих задач.
Современные технологии, такие как кабельная система, предлагают инновационные подходы к защите кабелей, сочетая высокую надежность с удобством монтажа и снижением массы конструкций.
При проектировании кабельных линий в сложных условиях необходимо руководствоваться требованиями ПУЭ, ГОСТ и СНиП, а также учитывать конкретные условия эксплуатации - характер агрессивной среды, механические нагрузки, климатические особенности и требования пожарной безопасности. Только такой системный подход обеспечит долговечную и безопасную работу кабельных линий в любых, даже самых суровых условиях. ```
