Обжимные втулки для РВД: устройство и разновидности

В мире гидравлики высокого давления надежность соединений стоит на первом месте. Слабым звеном любого рукава высокого давления (РВД) является не сам резиновый или термопластичный шланг, а точки его стыковки с гидравлической арматурой, насосами, распределителями или цилиндрами.

 Именно здесь возникает максимальная концентрация напряжений, вибрации и риски утечек. Элементом, отвечающим за долговечность и герметичность этого узла, является обжимная втулка (или гильза). Это не просто фиксирующее кольцо, а высокоточный компонент, силовой каркас соединения.

Конструктивные особенности и Механизм работы

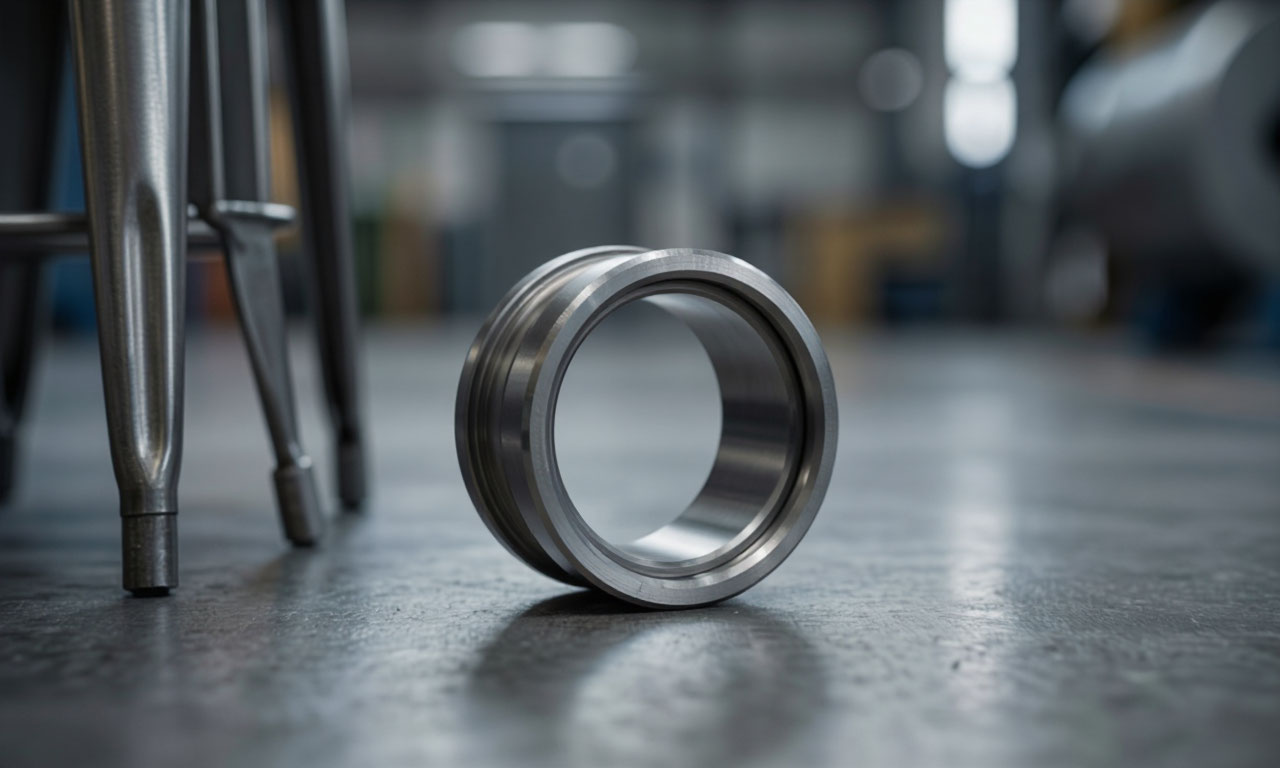

Втулки для рвд представляют собой тонкостенную стальную деталь цилиндрической формы. Её внутренняя геометрия устроена сложнее, чем кажется на первый взгляд. На рабочей поверхности расположены специальные кольцевые выступы - так называемые «зубцы» или «барбы». Их форма, высота и шаг строго рассчитаны под конкретный тип армирования шланга (оплетка или спираль).

При опрессовке на гидравлическом прессе втулка деформируется пластически. Она уменьшается в диаметре, и эти зубцы врезаются в наружный резиновый слой, достигая металлической оплетки или навивки, создавая неразъемное монолитное соединение.

Одновременно с этим внутренний ниппель фитинга подминает резину изнутри. Так формируется лабиринтное уплотнение: внешнее удержание обеспечивает втулка, а герметизацию – ниппель.

Отсутствие или неправильный подбор этого элемента ведет к катастрофическим последствиям. При скачке давления (гидроударе) шланг просто вылетит из фитинга, как пробка из бутылки шампанского. Без втулки соединение не способно выдержать даже десятой доли от номинального рабочего давления системы. В профессиональной среде узел «Ниппель + Втулка» часто называют фитингом под обжим, подчеркивая, что это единая конструктивная пара, которая не может работать по отдельности.

Классификация по Типу армирования РВД

Выбор втулки напрямую зависит от того, с каким рукавом вы работаете. Использование неподходящей гильзы – самая распространенная ошибка при ремонте гидравлики. Производители строго разделяют втулки для рукавов с текстильной оплеткой, одно-двухслойной металлической оплеткой (braid) и многослойными спиральными рукавами (spiral).

Легкая серия (1SN / 2SN / 2SC): Эти втулки имеют относительно тонкие стенки и заостренные зубцы. Они предназначены для рукавов с одной или двумя оплетками из стальной проволоки.

Существует два подвида: для «no-skive» (без зачистки) и «skive» (с зачисткой). В первом случае зубцы втулки прокалывают наружную резину, чтобы зацепить оплетку, поэтому они более агрессивные. В серии 2SC, где требуется съем внешнего слоя, зубцы могут быть более пологими или располагаться иначе. Рабочее давление таких соединений обычно варьируется в пределах 200–400 бар в зависимости от типоразмера.

Тяжелая серия (4SP / 4SH / R13): Здесь используются усиленные, массивные втулки. Рукава 4SP имеют четыре слоя стальной спирали из проволоки большего диаметра. Соединение таких рукавов требует обязательной зачистки (skive) – наружный слой резины снимается, чтобы втулка контактировала непосредственно с металлом или очень тонким слоем подложки. Зубцы у таких втулок расположены под иным углом и имеют увеличенный шаг. Конструкция рассчитана на экстремальные нагрузки: пульсации до 600–700 бар и постоянную вибрацию.

Обычный «легкий» фитинг просто лопнет при попытке обжать им четырехспиральный шланг, так как не рассчитан на колоссальное давление расширения изнутри.

Специфические модификации и Инженерные решения

Инженерная мысль не стоит на месте, и конструкция втулок постоянно совершенствуется для решения конкретных проблем. Одной из проблемных зон любого РВД является место выхода рукава из хвостовика втулки. При изгибах и вибрациях здесь часто происходят переломы оплетки, приводящие к свищам. Чтобы избежать этого, были разработаны втулки с удлиненной юбкой.

В патенте обжимной зубчатой втулки описано решение, где последний зуб специально укорочен, а хвостовик имеет цилиндрическую расточку. Это создает эффект «раструба» - плавного перехода, который снижает жесткость заделки и распределяет изгибающее усилие на большую площадь, предотвращая обламывание рукава.

Для высокотехнологичных рукавов, таких как PTFE (фторопласт) или термопласты, используются втулки без зубцов. Внутренняя поверхность таких гильз остается гладкой. Фиксация происходит за счет трения и равномерного сжатия. Зубцы здесь противопоказаны, так как они просто перережут тонкий слой фторопласта, нарушив его целостность.

Существуют также специализированные разъемные конструкции, например, патент SU 1357652 A1, описывающий соединение с продольными пазами на втулке. Такие втулки имеют разрезы, расположенные в шахматном порядке, и бочкообразную форму. При затягивании крепежных гаек эта «разрезная» втулка равномерно сдавливается по всей длине, обжимая рукав.

Такие решения применяются в нефтяном машиностроении для соединений большого диаметра (до 300 мм), где использование стандартных прессов невозможно или нецелесообразно.

Технология обжима и Практические рекомендации

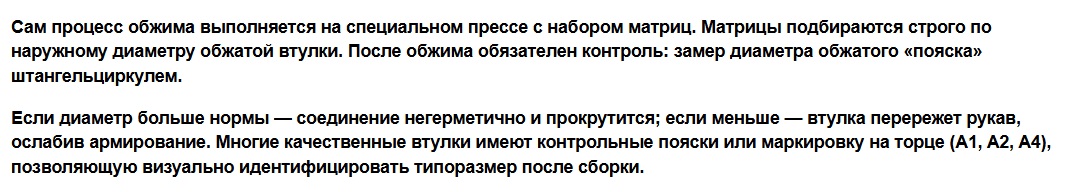

Процесс монтажа втулки требует железной дисциплины. Первое правило - чистота. Грязь, попавшая между рукавом и втулкой, при обжиме превратится в абразив, который прорежет резину и создаст канал для утечки. Перед монтажом необходимо точно отрезать рукав перпендикулярно оси, лучше всего использовать абразивный отрезной станок, так как ножовка или болгарка «от руки» дает неровный край.

Второе правило - контроль зазоров. Ниппель должен входить в рукав с небольшим натягом, а втулка надеваться на рукав (или зачищенный конец) без чрезмерных усилий. Критически важно использовать ту втулку, которая рекомендована производителем для конкретного ниппеля.

Нельзя использовать втулку одного производителя с ниппелем другого, даже если визуально они кажутся похожими. Разница в твердости стали, высоте зубцов и внутреннем диаметре ниппеля (dash size) составит миллиметры, но на давлении в 300 бар эти миллиметры приведут к срыву или раздутию рукава.

Материалы изготовления и Коррозионная стойкость

Стандартный материал для большинства втулок - углеродистая сталь с последующим цинкованием (желтым или белым пассивированием). Цинковое покрытие необходимо, так как в процессе обжима защитный слой рукава повреждается зубцами, и оголенный металл остается уязвим для ржавчины. В агрессивных средах (химические заводы, морская вода) применяются втулки из нержавеющей стали AISI 316L.

Латунные втулки встречаются реже и используются в основном в пневмосистемах с невысоким давлением, где важна искробезопасность и отсутствие коррозии, но для тяжелой гидравлики они непригодны из-за низкой прочности.

При выборе обращайте внимание на твердость материала втулки. Слишком мягкая сталь при обжиме сложится гармошкой, не обеспечив нужного сжатия. Слишком твердая - треснет в момент опрессовки или при первом гидроударе. Надежные производители указывают в спецификациях усилие обжима и конечные размеры с точностью до 0.1 мм. Если втулка продается без указания совместимости с конкретной серией ниппелей, от такой покупки лучше отказаться - вы получаете «кота в мешке».

Область применения и Последствия ошибок

Втулки РВД встречаются везде, где есть движение и давление: от рулевого гидроусилителя легкового автомобиля до гидравлики экскаватора и прессового оборудования. В станкостроении важна минимальная потеря длины при обжиме и компактность фитинга (используются короткие втулки 1SN). В мобильной технике (трактора, погрузчики) приоритетна устойчивость к излому и вибрации, поэтому там чаще используют длинные втулки с юбкой и системы skive для рукавов 4SP.

Игнорирование правил подбора втулок чревато не только простоем техники. Отсоединение или разрыв рукава под высоким давлением травмоопасно. Струя масла под давлением 300-400 бар способна разрезать кожу человека и проникнуть под нее (так называемая инъекционная травма), что приводит к ампутации конечностей. Поэтому экономия на качестве втулки или использование «универсальных» китайских гильз недопустима.

Только точное соответствие стандарту DIN EN (например, 853 или 856) гарантирует, что втулка сложится правильно и зафиксирует ниппель с расчетным усилием.

Типичные Дефекты Втулок при Эксплуатации и Их Диагностика

Даже правильно подобранная и качественно обжатая втулка со временем деградирует. Самый распространенный дефект - микротрещины в зоне перехода от зубчатой части к цилиндрической юбке. Они возникают из-за циклических нагрузок: пульсация давления внутри рукава заставляет металл втулки постоянно «дышать». Микротрещина развивается медленно, но в какой-то момент провоцирует резкое падение усилия обжатия.

• Диагностировать это на ранней стадии можно только методом цветной дефектоскопии или капиллярного контроля, но на практике ремонтники ориентируются на внешние признаки: появление ржавых подтеков на стыке втулки и рукава.
• Ослабление посадки из-за релаксации напряжений в резине. Резина под действием тепла и времени теряет эластичность (старение). Если втулка была обжата с недостаточным натягом, через 1–2 года эксплуатации соединение начинает прокручиваться вокруг своей оси.
• Проверка простая: маркером наносят риску поперек втулки и рукава, после чего систему запускают под давлением. Смещение меток более чем на 1 мм - сигнал к немедленной замене узла. В тяжелых условиях карьерной техники такую проверку делают каждые 500 моточасов.
• Коррозия под напряжением. Хлориды (зимние реагенты, морская соль) проникают под цинковое покрытие через царапины, полученные при монтаже. Начинается точечная коррозия, которая работает как концентратор напряжений.
• Втулка не ржавеет равномерно - на ней появляется один глубокий питтинг, и именно в этом месте происходит разрушение при очередном гидроударе. Выход: для агрессивных сред использовать только втулки из нержавейки или с многослойным покрытием (цинк + эпилак).

Методы Восстановления и Альтернативные Решения

Стандартная позиция производителей: втулка - одноразовая деталь, повторный обжим запрещен. Металл после пластической деформации теряет упругие свойства, его структура изменяется. Однако на практике ремонтные службы иногда идут на восстановление при работе с уникальными или сверхдорогими рукавами больших диаметров (от DN50). Специальным разжимным инструментом (гидравлическим экспандером) втулку аккуратно расширяют, затем подвергают отжигу для снятия наклепа, после чего наносят новое гальваническое покрытие.

Трудоемкость такого процесса сопоставима с изготовлением новой детали, поэтому экономический смысл есть только для штучных позиций.

Более практичная альтернатива - использование цанговых фитингов без обжимного пресса. В такой конструкции втулка имеет коническую наружную поверхность и продольные прорези, а накидная гайка при затягивании сдавливает лепестки цанги, прижимая их к рукаву. Главный плюс - монтаж в полевых условиях одним гаечным ключом.

Минусы - ограничение по давлению (обычно до 250 бар) и больший вес соединения. Цанговые втулки популярны в горной промышленности и подземном оборудовании, где невозможна доставка тяжелого пресса в забой.

Для аварийного ремонта используют разрезные ремонтные втулки из двух половинок с болтовым стягиванием. Они надеваются поверх уже обжатого соединения, если обнаружена течь из-за ослабления заводской втулки. Это временная мера, позволяющая дотянуть технику до стационарной ремонтной мастерской. Ресурс такого «бандажа» - не более 50 моточасов при сниженном на 30% рабочем давлении.

Сравнительный Анализ Стандартов Качества

Европейские стандарты (ISO 8434, международный аналог DIN 20066) предписывают втулкам калиброванный внутренний диаметр с допуском H8-H9 и контролируемую твердость в диапазоне 35–42 HRC. Продукция, выпущенная без соблюдения термообработки, имеет твердость 15–20 HRC. На прессе такая втулка сминается как фольга, зубцы не проникают в оплетку, а просто сплющиваются. Результат - при давлении 150 бар рукав вылетает из фитинга.

Отдельный класс - японские стандарты JIS (B 8360). У них другая геометрия зубцов: более мелкие, чаще расположенные барбы и увеличенная длина контакта. Японские втулки несовместимы с европейскими ниппелями даже при одинаковых размерах. На практике это означает, что рукав импортной техники ремонтируют либо оригинальными компонентами, либо полной заменой фитинга на европейский аналог с переобжимом.

Попытки сэкономить и «подобрать похожую» втулку заканчиваются отказом гидросистемы при выходе техники на режим.

Отечественные стандарты (ГОСТ 25812-83) до сих пор актуальны для рукавов типа РГО, РГТ. У этих стандартов большие допуски, и геометрия ориентирована на прессовое оборудование местного производства. При закупке матрицы под европейский размер обжим отечественной втулки получается некачественным. Вывод: компоненты одного стандарта дают стабильный результат. Миксование стандартов - гарантия проблемы.

Сводные параметры втулок для различных типов РВД

В таблице ниже приведены обобщенные характеристики втулок в зависимости от типа армирования рукава.

Контрольные параметры после обжима

Для контроля качества опрессовки необходимо измерять несколько ключевых точек на втулке. В таблице приведены примерные значения для типового размера DN12 (диаметр условного прохода 12 мм).
