Современный мир захлебывается в данных. Видео 4K, облачные сервисы, финансовые транзакции - всё это требует мгновенной передачи огромных объемов информации. Медные провода, которые верой и правдой служили десятилетиями, сдаются. Их место занимает прозрачная, хрупкая на вид, но невероятно мощная технология - волоконная оптика. Это не просто кабель, это фундамент цифровой экономики.
Спецификации:

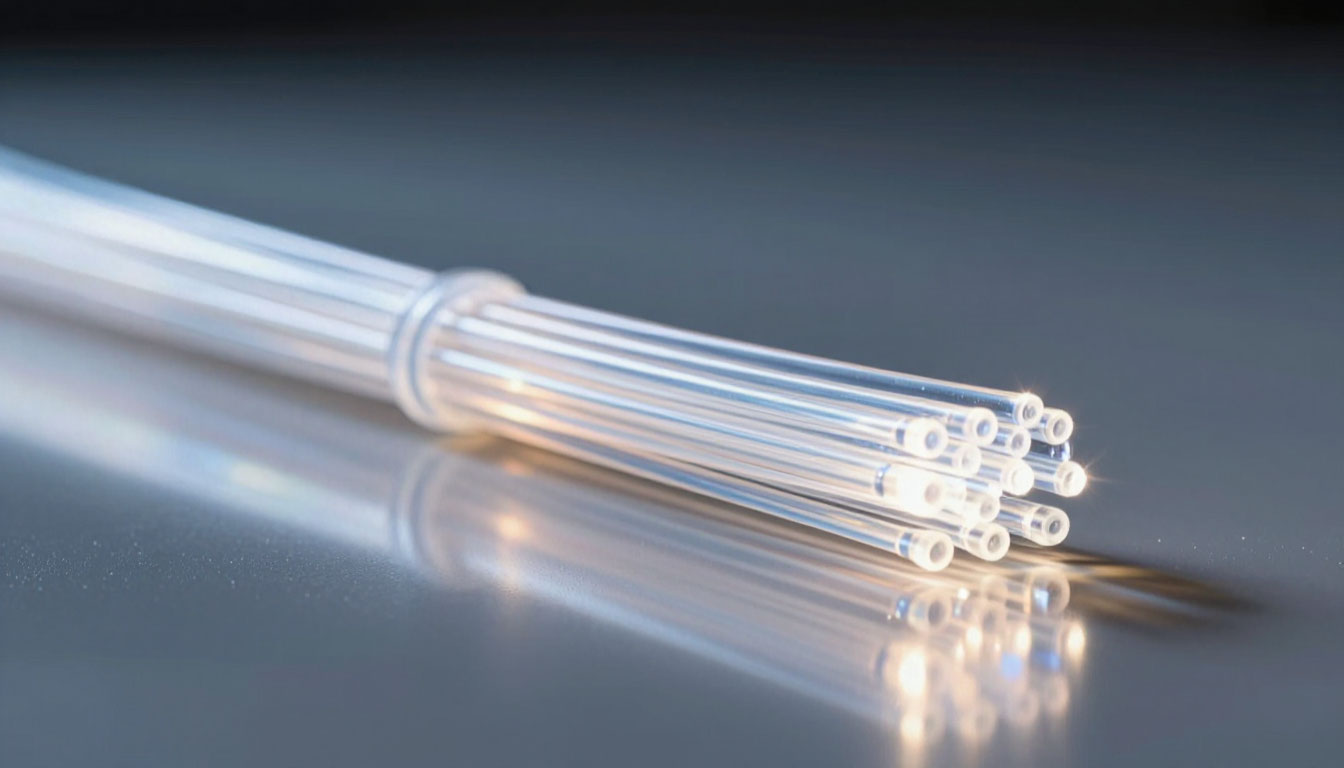

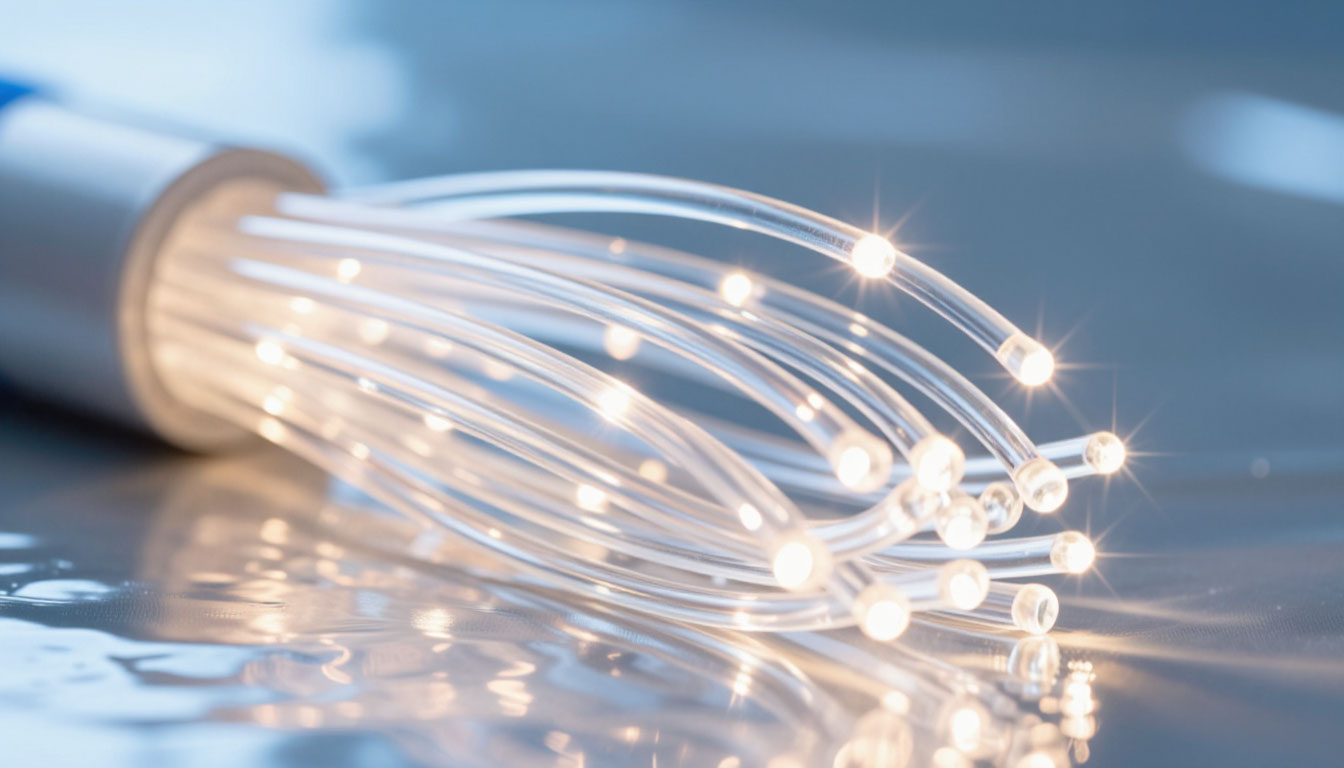

Если у вас стоит задача волоконно оптический кабель купить, нужно знать, что кабель начинается с сердцевины - тончайшей стеклянной нити, по которой бежит луч света. Технические спецификации не скучные цифры в таблице, а точная инструкция, на что способна линия связи. Главные параметры - затухание и дисперсия.
Затухание показывает, как быстро гаснет световой сигнал, измеряется в дБ/км. Чем меньше эта цифра, тем дальше бьет кабель без регенерации. Для современных одномодовых сетей на длине волны 1550 нм затухание может составлять жалкие 0,2 дБ/км. Это значит, что сигнал пройдет десятки километров, прежде чем ослабнет наполовину.
Дисперсия - злейший враг высоких скоростей. Она "размазывает" импульс света по времени. На больших расстояниях импульсы начинают накладываться друг на друга, превращая понятный сигнал в кашу. Для борьбы с этим инженеры создали волокна со смещенной дисперсией. Производители строго следят за диаметром сердцевины. Стандарт для одномода - 8-10 микрон, что в 8-10 раз тоньше человеческого волоса. Многомодовые нити толще - 50 или 62,5 микрона. Кажется, что разница небольшая, но она кардинально меняет физику распространения света внутри кабеля.
Одномодовая гонка против многомодового спринта
Путаница между типами волокна - самая частая ошибка проектировщиков. На самом деле деление простое: одномодовое (Single-mode) и многомодовое (Multi-mode). Первое магистральный тягач. Лазер посылает один луч строго по центру. Благодаря этому сигнал не распадается на части. Результат - дикие расстояния (до 100 км и выше) без потери качества. Одномодовые кабели стандарта G.652.D - рабочая лошадка провайдеров. Они оптимизированы для работы в диапазонах 1310 нм и 1550 нм, где стекло максимально прозрачно.
Многомодовое волокно спринтер. Диаметр сердечника больше, поэтому лазер (или чаще светодиод) заливает в кабель сразу много лучей (мод). Тут как на стадионе: чем больше бегунов, тем выше шанс, что они начнут мешать друг другу. Возникает модовая дисперсия. Поэтому многомод работает только на коротких дистанциях - до 300-500 метров. Но внутри дата-центров и офисов ему нет равных по стоимости трансиверов. Классы OM1, OM2, OM3, OM4 и свежий OM5 различаются пропускной способностью (МГц/км) и цветом оболочки. Оранжевый - старый OM1/OM2 (62.5 и 50 мкм), аквамариновый - быстрый OM3/OM4, фиолетовый или желто-зеленый - топовый OM5.
Особняком стоит чувствительный к изгибам G.657. Обычное стекло боится резких поворотов - свет уходит через оболочку. G.657 выдерживает радиус изгиба в 15 мм и даже 7.5 мм. Это чудо позволяет заводить оптику прямо в квартиру, обходя углы плинтусов.
От океанского дна до вашего роутера
Оптоволокно незаметно окружило нас повсюду. Главная сфера - магистральные сети. Под океанами проложены тысячи километров кабелей, соединяющих континенты. Они передают терабиты данных с задержкой в миллисекунды. На суше магистрали G.655 с ненулевой смещенной дисперсией используются для плотного мультиплексирования (DWDM), когда по одному волокну одновременно гонят сотни разноцветных лазеров.
Следующий уровень - доступ. Технологии FTTB (Fiber to the Building) и FTTH (Fiber to the Home) кардинально изменили качество жизни. В случае FTTB кабель доходит до дома, где стоит коммутатор, а в квартиры идет витая пара. Однако этапный переход - GPON.
Здесь оптика идет прямо в квартиру. Терминал ONU вешается на стену и выдает гигабиты. Нет проблем с помехами, гальванической развязкой и падением напряжения на медных отрезках. Промышленность не отстает. На заводах, где электромагнитные поля от моторов сводят с ума медные датчики, пластиковое оптическое волокно (POF) надежно передает сигналы управления. Медицина: эндоскопы и лазерные скальпели тоже оптика.
Стандарты: ITU-T, ISO/IEC и "желтый" цвет
Хаос в технологиях невозможен без строгих правил. Главные законодатели мод в мире оптики - сектор стандартизации телекоммуникаций ITU-T и международная организация по стандартизации ISO/IEC.
В семействе ITU-T главные буквы - G.6xx. Это душа волокна, его оптические характеристики:
- G.651: Многомодовое волокно (тот самый спринтер для LAN).
- G.652: Стандартное одномодовое волокно. Самое массовое. Подтип G.652.D (Low Water Peak) - лучший выбор для WDM, так как убрал "пик воды" на длине 1383 нм.
- G.655: Ненулевая смещенная дисперсия. Спасение для DWDM магистралей.
- G.657: Изгибоустойчивый монстр для FTTH.
ISO/IEC вносят порядок в конструкцию и типы разъемов. Стандарт 11801 делит многомодовые кабели на категории OM (Optical Multimode) от OM1 до OM5. Важное практическое замечание: цвет оболочки строго регламентирован. Желтый - всегда одномодовый кабель OS2. Оранжевый, аквамарин или фиолетовый - многомода. Если монтажник путает цвета - проект провален. Стандарты также регламентируют типы разъемов: LC, SC, bulky ST и многоканальные MTP/MPO для дата-центров.
Сравнительная таблица стандартов оптического волокна
| Стандарт | Тип волокна | Диаметр сердцевины | Макс. расстояние (10 Гбит/с) | Цвет оболочки |
|---|---|---|---|---|
| OM1 | Многомодовое | 62.5 мкм | 33 м | Оранжевый |
| OM3 | Многомодовое | 50 мкм | 300 м | Аквамариновый |
| OM4 | Многомодовое | 50 мкм | 550 м | Аквамариновый / Фиолетовый |
| G.652.D | Одномодовое | 8-10 мкм | >100 км | Желтый |
| G.657.A1 | Одномодовое (изгибоуст.) | 8-10 мкм | >100 км | Желтый |
Как не ошибиться при покупке?
Покупка оптического кабеля под ключ - задача на внимательность. Первое:
- Не экономьте на волокне G.652.D. Оно универсально, имеет "окна прозрачности" на 1310, 1550 и даже 1383 нм. Если ведете линию внутри жилого комплекса с кучей изгибов, берите G.657.A1 или A2. Обычный G.652 в кабель-канале с поворотом на 90 градусов даст чудовищное затухание.
- Маркировка. Если написано "Е3 / G.652.D+G.657.A1" гибрид. Такое волокно соответствует стандарту G.652.D на прямых участках и G.657.A1 на изгибах. Идеальный компромисс для города. Для коротких линий внутри здания до 100 метров берите многомод OM3 или OM4. Они используют дешевые VCSEL-лазеры. Но на дистанции от 500 метров - только одномод.
- Защита. Наружный кабель должен быть бронированным (стальная лента или проволока), иначе мыши и крысы прогрызут его за сезон. Для подвеса на столбы используйте самонесущий кабель с тросом (ADSS). В канализации - кабель со стальным центральным силовым элементом и гидрофобным заполнителем.
Если не угадать с конструкцией, через год вода или грызуны уничтожат всю инфраструктуру.
