Классы укупорочного оборудования: ручной, полуавтомат, автомат

Оборудование для герметизации тары является критическим узлом любой производственной линии, где продукт требует защиты от внешней среды. От качества работы укупорочной машины зависят сроки годности, сохранность потребительских свойств и безопасность продукции. На рынке представлено множество типов таких механизмов: от простейших настольных устройств до высокоскоростных роторных автоматов.

Разберем три ключевых категории: четырехроликовые автоматы с транспортером, системы с элеваторной подачей крышек и специализированное вакуумное оборудование.

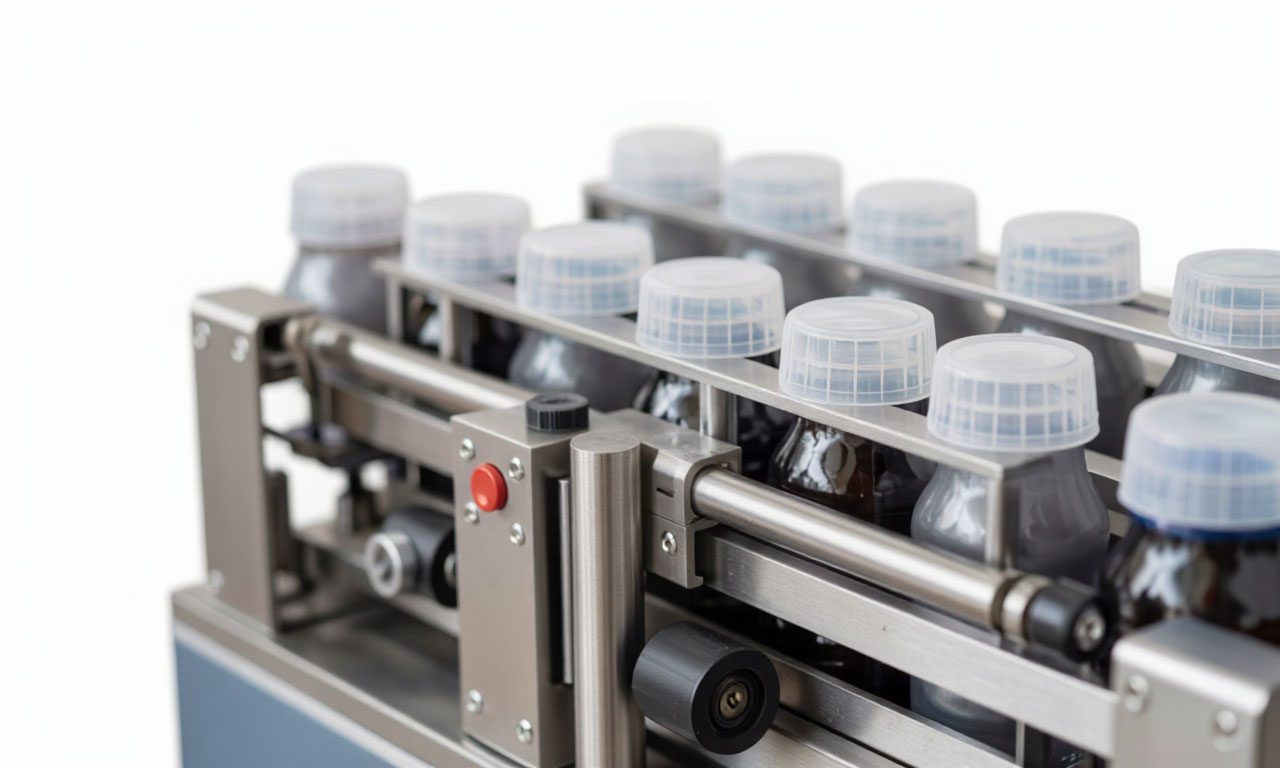

Автоматическая четырехроликовая укупорочная машина с транспортером

Этот тип оборудования доминирует на линиях розлива жидких и вязких продуктов, упакованных в ПЭТ-бутылки или стеклянную тару с винтовой резьбой. Основная задача - обеспечить заданный момент затяжки (крутящий момент) с минимальным процентом брака. В отличие от старых систем с жесткой фиксацией, современные четырехроликовые агрегаты используют принцип фрикционного сцепления.

Конструкция роликового узла. Вместо традиционного патрона, который полностью обхватывает крышку, здесь применяются четыре вертикальных полиуретановых или силиконовых ролика. Они расположены по периметру крышки под небольшим углом. При опускании узла ролики касаются боковой поверхности колпачка и за счет трения начинают его вращать.

Преимущество такой схемы - самоцентрирование: если бутылка подана с небольшим смещением, ролики втянут крышку в правильное положение. Жесткая настройка глубины погружения здесь заменяется контролем усилия прижима.

Динамика транспортера. Машина интегрируется в существующую линию через линейный транспортер. Критически важным элементом является наличие звездочки или винтового делителя перед входом в зону укупорки. Без этого устройства бутылки движутся «слитно», что приводит к заторам или пропуску тары. Транспортер должен быть оборудован боковыми направляющими с возможностью быстрой перенастройки под другой диаметр бутылки (рекомендуется диапазон регулировки от 20 до 120 мм).

Технические параметры. Производительность таких машин варьируется от 30 до 120 бутылок в минуту в зависимости от диаметра крышки и высоты тары. Мощность привода обычно не превышает 1.5–2 кВт. Важно обращать внимание на материал роликов: для маслосодержащих продуктов (косметика, химия) требуются маслобензостойкие полимеры, для пищевых жидкостей - нейтральный силикон без запаха.

Практический совет по настройке. Большинство четырехроликовых машин страдают от одной проблемы - износа нижней части роликов, если тара поступает разной высоты. При эксплуатации важно выставлять калибр не по самой высокой бутылке, а по средней, используя подпружиненный подвес укупорочной головки. Это позволит компенсировать разброс высоты без сминания крышек.

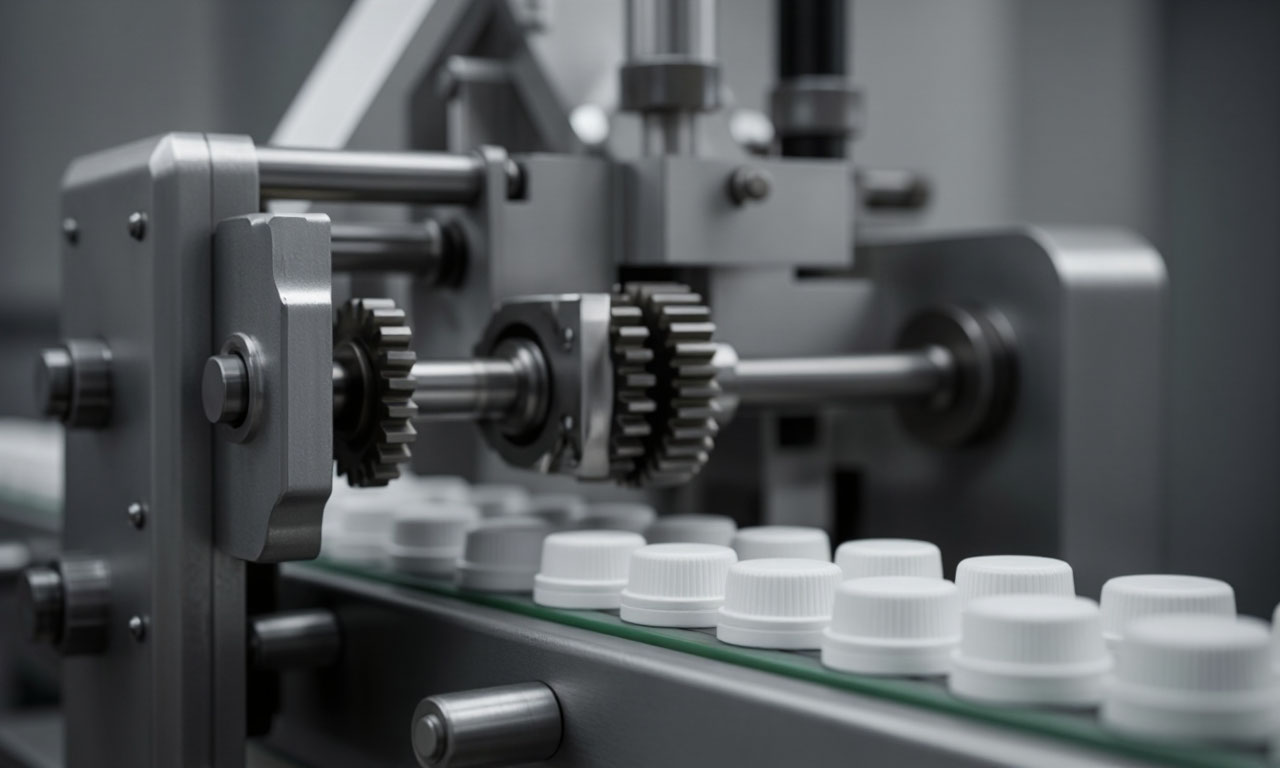

Укупорочная машина с элеватором подачи крышки

Автоматизация процесса невозможна без решения задачи подачи расходных материалов (колпачков) в зону закрутки. Ручная укладка крышек сводит на нет преимущества автоматической линии. Элеватор решает эту проблему, принимая хаотичную массу крышек из бункера и выдавая их строго ориентированно в укупорочную головку. Это отдельный функциональный блок, работающий в темпе с основным автоматом.

Механизм ориентации. Существует два типа элеваторов: вибрационные чаши и ковшовые подъемники. Для легких крышек (типа флип-топ или спреев) лучше подходят вибрационные системы - они щадят механизм защелки. Для тяжелых алюминиевых колпачков и крупных крышек (диаметр от 50 мм) применяются ковшовые элеваторы. Внутри подъемника расположена лента с перегородками, которая захватывает крышки из бункера и поднимает их вверх. По пути движения установлены отсекатели (щетки или воздушные сопла), которые сдувают «неправильно» стоящие колпачки обратно в бункер.

Синхронизация с укупорщиком. Это ключевой узел, часто вызывающий проблемы у новичков. Элеватор не должен работать непрерывно приведет к заклиниванию. Датчик уровня на накопителе (обычно оптическая пара или геркон) отслеживает заполнение горловины перед укупорочной головкой. Как только столбик крышек достигает нижнего датчика, привод элеватора отключается, и включается только при опустошении верхнего уровня. Задержка в реакции элеватора приводит к холостым циклам (бутылка прошла без крышки).

Противоаварийные системы. Современные элеваторы обязательно оснащаются устройством анти-джем (anti-jam). Если крышка застревает в спускном лотке, чувствительная планка отключает питание и подает сигнал тревоги. При выборе элеватора обратите внимание на лоток: он должен быть выполнен из нержавейки с полировкой (неокрашенной), чтобы минимизировать трение. Анодированный алюминий менее предпочтителен - на нем со временем появляются царапины, замедляющие скольжение легких пластиковых колпачков.

Настройка под крышку диаметром 30–120 мм. Универсальные элеваторы требуют замены направляющих пластин при смене типоразмера крышки. Рекомендуется иметь отдельный набор переналадочных частей под каждый типоразмер, используемый на производстве. Экономия здесь приводит к отбраковке до 5–10% крышек из-за их падения на транспортере мимо бутылки.

Вакуумная укупорочная машина ВУ-2. Настольная

Этот класс оборудования выделяется в отдельную категорию, так как физический принцип герметизации кардинально отличается от закрутки. Вакуумная укупорка используется для консервации продуктов питания, чувствительных к кислороду (соленья, варенье, полуфабрикаты), или для медицинских субстанций. Вторая модификация (ВУ-2 и аналоги) часто встречается в малом бизнесе и лабораториях.

Принцип создания глубокого вакуума. Стандартная укупорочная машина просто запечатывает горлышко. Вакуумная же предварительно удаляет воздух из зоны над продуктом (хедспейса). Настольная ВУ-2 оснащена двухкамерной системой: в нижней камере находится вакуумный насос (масляный или "сухой") производительностью 15–20 м³/ч, в верхней - рабочая камера с силиконовой мембраной. Показатель разрежения, который необходимо требовать от машины - не менее -85 кПа. Более низкие значения (до -60 кПа) не дают нужного эффекта для твердой консервации.

Процесс герметизации металлической крышкой. ВУ-2 работает только с типами крышек «твист-офф» (с винтовой нарезкой) или с гладкими металлическими крышками для закатки. Механизм действия: банка помещается под резиновую прокладку, создается вакуум, и одновременно механическим приводом (пневмоцилиндром или ручным рычагом) обжимной патрон прокатывает крышку вокруг венчика горла. В дешевых моделях ВУ-2 часто наблюдается проблема «усталости пружин» - через полгода работы патрон перестает плотно прилегать, и герметичность падает. Требуйте у поставщика ремкомплект из закаленной стали.

Настольный формат и специфика установки. В отличие от промышленных монстров весом в тонну, ВУ-2 весит около 60–80 кг и помещается на верстаке. Однако важно понимать: настольный аппарат не означает отсутствие требований к инфраструктуре. Эти машины крайне требовательны к качеству электропитания при запуске масляного насоса (пусковые токи до 30А). Рекомендуется подключать их не через сетевой фильтр, а через отдельный автомат с задержкой времени, чтобы избежать ложных срабатываний защиты.

Эксплуатационные ограничения. В инструкциях к ВУ-2 часто пишут «для всех типов крышек», но практика показывает: машина плохо работает с высокими колпачками (выше 25 мм). При откачке воздуха высокий колпачок сминается перепадом давления, прежде чем сработает обжим. Оптимально использовать либо плоские крышки, либо специальные вакуумные системы с жестким сердечником, поддерживающим колпачок изнутри. Если вы консервируете в стеклянные банки с резьбой - ищите машину с возможностью регулировки хода обжимного патрона по высоте.

Критерии выбора и синхронизация узлов

При создании линии с нуля или замены морально устаревшего оборудования необходимо оценивать машину не как изолированный агрегат, а как часть системы «продукт-тара-условия среды». Ошибка на этапе выбора типа укупорщика обходится в десятки тысяч рублей брака на старте производства.

Определение критического крутящего момента. Для пластиковых бутылок (ПЭТ) избыточный момент затяжки приводит к «проскальзыванию» резьбы - буртик горловины срезается, и крышка прокручивается. Для стекла - избыток момента ведет к сколам кромки. Четырехроликовые машины с электромагнитной муфтой (а не простым регулятором давления) позволяют выставить точное значение в Ньютон-метрах (например, 1.2 Нм для крышки 28 мм под воду). Машины с механической фрикционной муфтой дают разброс 15-20%, что недопустимо для фармацевтики, но терпимо для технических жидкостей.

Материалы исполнения (ASTM). При розливе агрессивных химических жидкостей (растворители, кислоты) или пищевых масел станок должен иметь раму из нержавеющей стали AISI 304. Покрашенный металл в зоне контакта с проливами начнет ржаветь через 3-4 месяца, а краска будет засорять механизм подачи крышек. Все узлы, контактирующие с крышкой (лотки, калибры), должны быть либо из пищевого пластика (POM, PTFE), либо из анодированного алюминия, но без поврежденной поверхности.

Электрическая совместимость. В российских условиях часто используют оборудование с китайскими контроллерами, рассчитанными на 60 Гц. При работе в сети 50 Гц производительность падает на 15-20%, и датчики синхронизации начинают «дребезжать». Требуйте у поставщика документацию на ПЛК с пометкой «для частоты 50 Гц» (как у Siemens или Mitsubishi, указанных в спецификациях надежных машин). Также необходимо наличие защиты IP54 как минимум в зоне мойки тары.

Механизм очистки CIP (Clean-in-Place). Хотя сам укупорщик редко моется агрессивной химией (страдает электроника), транспортер и элеватор должны быть сконструированы без труднодоступных щелей. Виноградный сок или молочная сыворотка, попавшие в подшипник роликового узла, через сутки превращаются в клейкую массу, останавливающую вращение. Выбирайте машины с защитными кожухами из оргстекла, которые снимаются без инструмента для санитарной обработки.

Коэффициент полезного действия линии (OEE). На практике самый быстрый укупорщик (120 бут/мин) не нужен, если фасовочный блок выдает 60 бут/мин, а элеватор работает с перебоями каждые 15 минут. Оптимально, когда скорость укупорки на 10% превышает скорость розлива создает небольшой буфер тары между машинами, позволяя оператору вмешаться при сбое без остановки всей линии. Договаривайтесь о возможности отключения датчика синхронизации для ручной дозагрузки в аварийных режимах.

Сравнительная таблица типов укупорочных машин

Рекомендуемые режимы затяжки для различных продуктов

При выборе конкретной модели укупорочной машины всегда запрашивайте у поставщика акт испытаний с вашей тарой и крышками. Только так можно гарантировать отсутствие брака «недозатяг» и «перезатяг» на реальной скорости линии.

Любые теоретические расчеты момента затяжки должны быть подтверждены динамометрическим контролем готовой упаковки в течение как минимум 30 минут непрерывной работы.
