Современные системы поверхностного водоотвода немыслимы без надежных и технологичных компонентов. Пластиковые водоотводные лотки за последние годы стали главным конкурентом традиционных бетонных аналогов, вытесняя их в частном строительстве и благоустройстве общественных пространств.
Их конструкция, основанная на использовании полимеров, открывает новые возможности для инженеров и проектировщиков.
Конструктивные особенности и материал изготовления

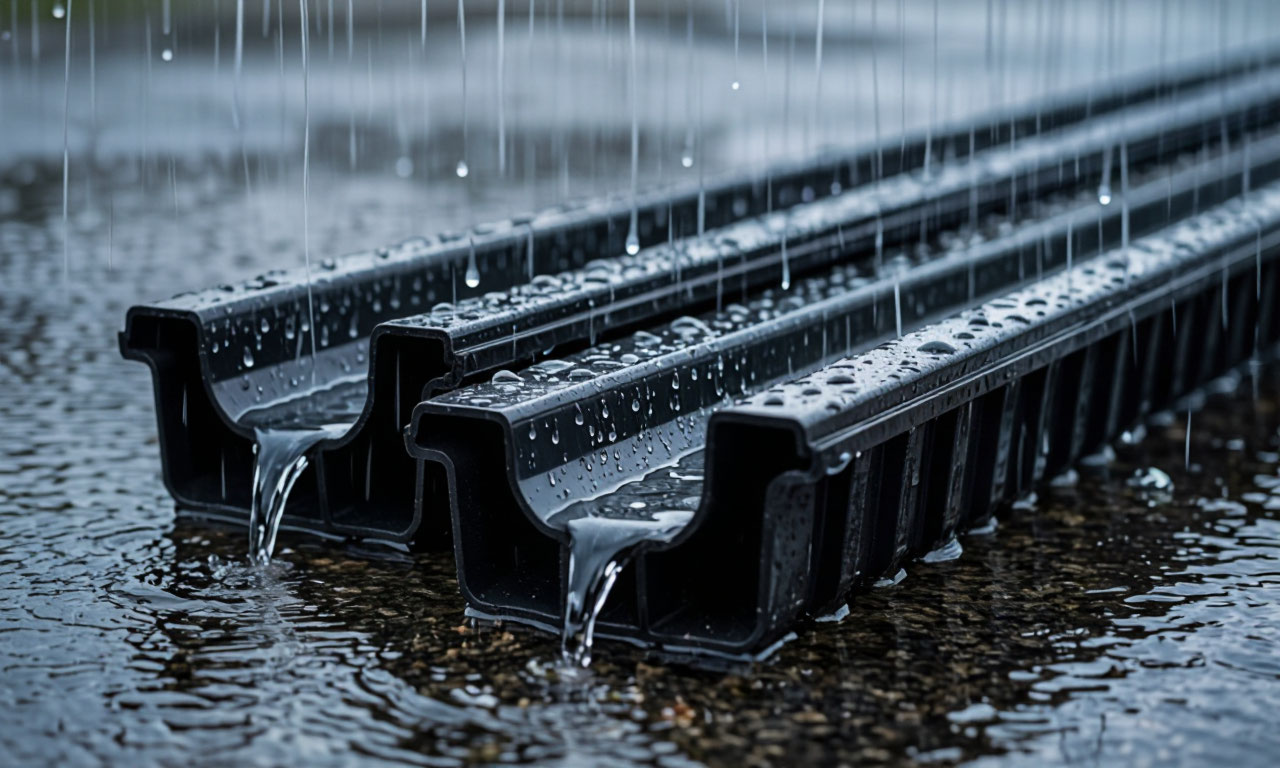

Пластиковые лотки изготавливаются методом литья под давлением, что позволяет создавать сложные геометрические формы с высокой точностью размеров. Корпус изделия напоминает П-образный желоб, который усиливается системой вертикальных и продольных ребер жесткости. Такая архитектура корпуса обеспечивает минимальный вес конструкции при максимальной несущей способности.
Ребра предотвращают деформацию стенок под воздействием бокового давления грунта и бетонной обоймы, распределяя нагрузку равномерно по всему периметру.
В производстве используется полипропилен. Этот материал характеризуется ударной вязкостью, химической стойкостью к агрессивным средам (нефтепродуктам, кислотам, щелочам) и устойчивостью к ультрафиолетовому излучению. Полипропилен сохраняет эластичность при низких температурах, что критически важно для регионов с суровыми зимами. В отличие от ПВХ, который становится хрупким на морозе, качественный полипропилен выдерживает циклы замерзания и оттаивания без потери прочности.
На внутренней стенке отсутствуют поры и неровности, характерные для бетона. Коэффициент гидравлического сопротивления остается минимальным на всем сроке эксплуатации. Песок, ил и мелкий мусор не задерживаются в лотке, а смываются потоком воды в пескоуловитель или колодец-отстойник. Гладкая поверхность упрощает профилактическую очистку системы - достаточно промыть канал водой под давлением.
Классы нагрузки: от А15 до Е600
Выбор пластикового лотка всегда начинается с определения класса нагрузки по европейскому стандарту EN 1433. Каждый класс соответствует конкретному типу эксплуатации и пиковой нагрузке на водоприемную решетку. Производители выпускают пластиковые системы, способные выдерживать от 1,5 до 60 тонн на квадратный метр.
Класс А15 (1,5 тонны/м²) предназначен для зон исключительно пешеходного движения. Лотки этого типа устанавливаются в парках, садах, на пешеходных дорожках, тротуарах внутри дворов, велосипедных маршрутах и на приусадебных участках. Их часто комплектуют пластиковыми или легкими металлическими решетками. Для домашнего использования это оптимальный выбор по цене и характеристикам.
Класс B125 (12,5 тонн/м²) рассчитан на парковки легковых автомобилей, частные гаражи и дороги с низкой интенсивностью движения. На таких объектах допустим проезд легкового транспорта, но не грузового. Лотки этого класса часто усиливаются стальной оцинкованной насадкой, которая принимает нагрузку от колес автомобиля.
Класс C250 (25 тонн/м²) - самый востребованный для коммерческих объектов. Он подходит для автомоек, АЗС, сервисных центров, стоянок грузового транспорта и дорог со средней интенсивностью движения. Лотки с этим классом нагрузки часто оснащаются чугунными решетками, устойчивыми к продавливанию колесами грузовиков.
Класс D400 (40 тонн/м²) используется на автомагистралях, транспортных терминалах, промышленных зонах и обочинах дорог с интенсивным движением. Пластиковые лотки с усиленной конструкцией и чугунной решеткой выдерживают регулярный проезд тяжелой техники. Для класса Е600 (60 тонн/м²) нагрузки еще выше - аэропорты, порты, доки, склады с тяжелой техникой. Существуют пластиковые системы, сертифицированные для этих условий.
Соотношение размера и пропускной способности
Гидравлическое сечение лотка (DN) определяет объем воды, который он способен отвести за единицу времени. Стандартный ряд включает DN100, DN150, DN200, DN300 и DN500. Выбор сечения зависит от интенсивности осадков в регионе и площади водосбора.
Для отвода воды с кровли частного дома или небольшого двора достаточно DN100 при уклоне 0,5-1%. Такие лотки имеют ширину 90-150 мм и высоту 55-100 мм. Они компактны и легко вписываются в ландшафт. Для парковок, автомоек и промышленных площадок требуется DN150 или DN200. Эти модели обладают большим живым сечением и справляются с ливневыми потоками. Ширина лотков DN200 достигает 260 мм, высота - до 285 мм.
Наиболее мощные пластиковые системы - DN300 и DN500. Первые имеют ширину около 380-415 мм и высоту до 535 мм. Такие лотки монтируются на автомагистралях, в портах и на крупных логистических объектах.
DN500 - промышленный гигант шириной более 600 мм, который используется в особо ответственных проектах. Ряд производителей, например Gidrolica и Standartpark, выпускают лотки с переменной высотой в пределах одного типоразмера, что позволяет подобрать оптимальную пропускную способность под конкретные гидравлические расчеты.
Сравнительная таблица типовых пластиковых лотков
| Типоразмер (DN) | Ширина (мм) | Высота (мм) | Класс нагрузки | Рекомендуемая сфера применения |
|---|---|---|---|---|
| DN100 | 90–150 | 55–100 | A15 / B125 | Пешеходные зоны, придомовые дорожки, сады |
| DN150 | 150–210 | 100–160 | B125 / C250 | Парковки легковых авто, частные въезды |
| DN200 | 210–260 | 160–285 | C250 / D400 | Автомойки, АЗС, коммерческие стоянки |
| DN300 | 380–415 | 350–535 | D400 / E600 | Магистрали, промышленные зоны, терминалы |
| DN500 | 600–680 | 520–650 | E600 | Аэропорты, порты, логистические центры |
Преимущества перед бетонными аналогами
Вес одного погонного метра пластикового лотка составляет 1,5–10 кг, тогда как бетонный аналог той же пропускной способности весит 40–100 кг. Легкие компоненты транспортируются в обычном легковом автомобиле или малом грузовом фургоне. Для разгрузки не требуется кран или манипулятор. Монтаж пластиковой линии выполняет один человек без помощников.
Внутренняя поверхность пластика исключает впитывание воды, в отличие от бетона, который действует как губка. При замерзании насыщенной влагой бетонной стенки она разрушается изнутри. Через 5-10 лет эксплуатации у бетонного лотка появляются трещины и сколы. Пластик не впитывает влагу, поэтому циклы заморозки не приводят к деградации материала.
Точность литья обеспечивает идеальное совпадение стыковочных пазов и замков. Соединение лотков происходит без ступенек и перепадов, которые нарушают гидравлику потока. Для герметизации используется простой полиуретановый или акриловый герметик. Бетонные лотки стыкуются менее плотно и требуют сложной заделки швов цементными составами.
Особенности монтажа? Бетонная обойма
Монтаж пластиковых лотков невозможен без устройства бетонной обоймы - армированного основания, которое фиксирует желоба и передает нагрузку от транспорта на грунт. Обойма выполняет две функции: защищает пластик от бокового давления грунта и предотвращает всплытие системы при паводках. Без бетонного «корыта» даже самый прочный лоток деформируется или сдвинется.
Первый этап - подготовка траншеи. Дно выравнивается, засыпается песчаной подушкой (5 см) и щебнем (10-15 см). Каждый слой трамбуется виброплитой или ручной трамбовкой. Важно обеспечить проектный уклон дна траншеи (обычно 1-2% в сторону коллектора). На подготовленное основание укладывается изоляционный материал - плотный полиэтилен или рубероид, который предотвращает утечку цементного молока в грунт при заливке бетона.
Существует два метода устройства обоймы: одноэтапный и двухэтапный. Одноэтапный метод предпочтительнее, так как он экономит время и создает монолитную конструкцию без холодных швов. В этом случае лотки фиксируются в траншее с помощью монтажных креплений (пластиковых колпачков или арматурных стержней), которые связываются с арматурным каркасом.
После выставления всей линии по уровню и уклону производится одновременная заливка бетона. Критическое условие: перед заливкой на лотки обязательно устанавливаются решетки, иначе давление бетона сожмет стенки внутрь.
Двухэтапный метод применяется при сложных геологических условиях или отсутствии специальных креплений. Сначала заливается нижняя часть обоймы толщиной 10-15 см. После набора прочности (не менее 1,5 МПа, обычно через сутки) поверхность очищается от цементной пленки для улучшения сцепления. Затем монтируются лотки, выставляются на раствор, и заливаются боковые стенки. Минус метода - наличие технологического перерыва и риск образования холодного шва, который может стать путем утечки воды.
Ключевое правило профессионалов: никогда не заливайте бетонную обойму без предварительно закреплённых решеток. Решетка работает как внутренняя распорка и гарантирует сохранение геометрии лотка под давлением тяжёлого бетона.
Герметизация и защита стыков
Каждое соединение между лотками требует герметизации. В пластиковых системах для этого предусмотрен специальный паз по торцу изделия. В него закладывается жгут из бутилкаучука или наносится полиуретановый герметик. При стыковке двух лотков излишки состава выдавливаются наружу, что свидетельствует о полном заполнении полости.
Дополнительная герметизация стыка выполняется снаружи эластичной лентой или мастикой. Эта мера актуальна при высоком уровне грунтовых вод, когда возможно подпорное давление воды снизу. Важно не применять цементные составы для заделки швов пластиковых лотков - они не обладают достаточной эластичностью и трескаются при температурных подвижках.
Через каждые 10 метров в бетонной обойме необходимо устраивать деформационный шов - сплошной разрез в теле бетона шириной 5-10 мм. Этот шов компенсирует температурные расширения и усадку материала. В месте разрыва обоймы лотки соединяются с обычной герметизацией, но бетонное основание разделяется. В противном случае при перепаде температур возникают трещины в бетоне.
Выбор решетки! Пластик, сталь или чугун
Водоприемная решетка не только защита от мусора, но и силовой элемент, передающий нагрузку на лоток. Для класса А15 допустимы пластиковые решетки, которые легки, не ржавеют и эстетично выглядят. Однако они быстро истираются в местах с интенсивным пешеходным движением и теряют внешний вид. Бюджетный вариант для дачи или сада.
Оцинкованные стальные решетки прочнее пластиковых, но уступают чугуну. Их недостаток - коррозия в местах повреждения цинкового слоя. Через 3-5 лет эксплуатации на парковке стальная решетка начинает ржаветь. Для классов B125 и C250 часто используют комбинированные системы: пластиковый корпус с усиленной стальной насадкой, которая принимает нагрузку.
Чугунные решетки - стандарт для ответственных объектов (классы C250, D400, E600). Они устойчивы к продавливанию, не деформируются под колесами грузовиков и служат десятилетиями. Недостаток - высокая цена и большой вес. Для монтажа чугунной решетки требуются крепления с квадратными гайками, которые утапливаются в специальные карманы лотка. Момент затяжки болтов для М10 составляет 25-36 Н·м, для М12 - 35-55 Н·м. Превышение момента может привести к разрушению пластиковых карманов.
Сводная таблица решеток по материалу и классам нагрузки
| Материал решетки | Класс нагрузки | Стойкость к коррозии | Срок службы (лет) | Типичные зоны применения |
|---|---|---|---|---|
| Пластик (полипропилен) | A15 | Высокая | 8–15 | Пешеходные маршруты, сады, парки |
| Сталь оцинкованная | B125 / C250 | Средняя | 7–10 | Частные парковки, подъездные пути |
| Чугун серый | C250 / D400 | Высокая (при покрытии) | 25–40 | Автомагистрали, АЗС, промзоны |
| Чугун высокопрочный | D400 / E600 | Очень высокая | 40–60 | Аэропорты, порты, логистика |
Типичные ошибки монтажа
Главная ошибка - попытка уложить пластиковый лоток без бетонной обоймы, просто на песок или щебень. Под нагрузкой от колес автомобиля лоток просядет или его стенки разойдутся в стороны. Даже для пешеходной зоны требуется тонкая бетонная подушка толщиной 5-10 см. Отсутствие обоймы гарантированно приведет к разрушению системы через 1-2 сезона.
Вторая распространенная проблема - игнорирование уклона. Лотки, уложенные строго горизонтально, быстро заиливаются. Песок и грязь оседают на дне, пропускная способность падает, а при заморозках лед разрывает соединения. Уклон должен составлять минимум 0,5% (0,5 см на метр длины). Для глинистых грунтов и районов с обильными осадками уклон увеличивают до 1-2%.
Третья ошибка - заливка бетона без установленных решеток. Давление смеси сжимает стенки лотка внутрь, деформируя профиль. После застывания бетона лоток превращается в "песочные часы", в который невозможно вставить решетку. Решетка служит распоркой, сохраняя геометрию. Ее необходимо закрепить штатными винтами до начала бетонных работ.
Эксплуатация и обслуживание
Система водоотвода требует регулярного осмотра. Раз в полгода (весной и осенью) снимаются решетки, и лотки очищаются от отложений. Для этого используется жесткая щетка и вода под давлением (моющий аппарат высокого давления). Запускать гидродинамическую промывку нужно в направлении уклона, чтобы вымывать грязь в пескоуловитель или колодец.
Пескоуловители - обязательные элементы системы, которые монтируются в нижней точке линии или перед сбросом в коллектор. Они представляют собой пластиковую емкость с корзиной-сеткой, которая задерживает песок, листья и крупный мусор. Корзина очищается вручную по мере заполнения, но не реже одного раза в 2-3 месяца при активной эксплуатации. Игнорирование чистки приводит к переполнению пескоуловителя и засорению всей линии.
Раз в год проверяется затяжка болтовых соединений решеток. Вибрация от проезжающего транспорта ослабляет крепления, решетка начинает греметь и может выпасть из посадочного места. Для фиксации резьбы используйте анаэробный фиксатор средней прочности. Если болт закис из-за коррозии, его срезают и заменяют новым. Чугунные решетки при необходимости очищают от ржавчины и окрашивают для восстановления внешнего вида.
Пластиковые водоотводные лотки - технологичное решение для сбора и отвода поверхностных вод. Они превосходят бетон по весу, гидравлике и долговечности при условии правильного выбора класса нагрузки и грамотного монтажа.
Полипропиленовые системы с ребрами жесткости и бетонной обоймой служат 30-50 лет без потери свойств. Для частного дома и коммерческого объекта это оптимальный баланс цены, качества и простоты установки. Главное - не экономить на бетонной подготовке и регулярно очищать пескоуловители.
