Современная электроника крайне чувствительна к качеству питающего напряжения. Резкие скачки, высокочастотные помехи и длительные отклонения от номинальных 220 вольт способны вывести из строя дорогостоящее оборудование за доли секунды.
На рынке представлены три основных типа устройств защиты: сетевые фильтры (https://polus.ru/setevye-filtry), удлинители и стабилизаторы напряжения. Каждое из этих устройств выполняет строго определенные функции, и понимание их технических различий помогает правильно выбрать защиту для конкретной техники.
Устройство и принцип работы сетевого фильтра

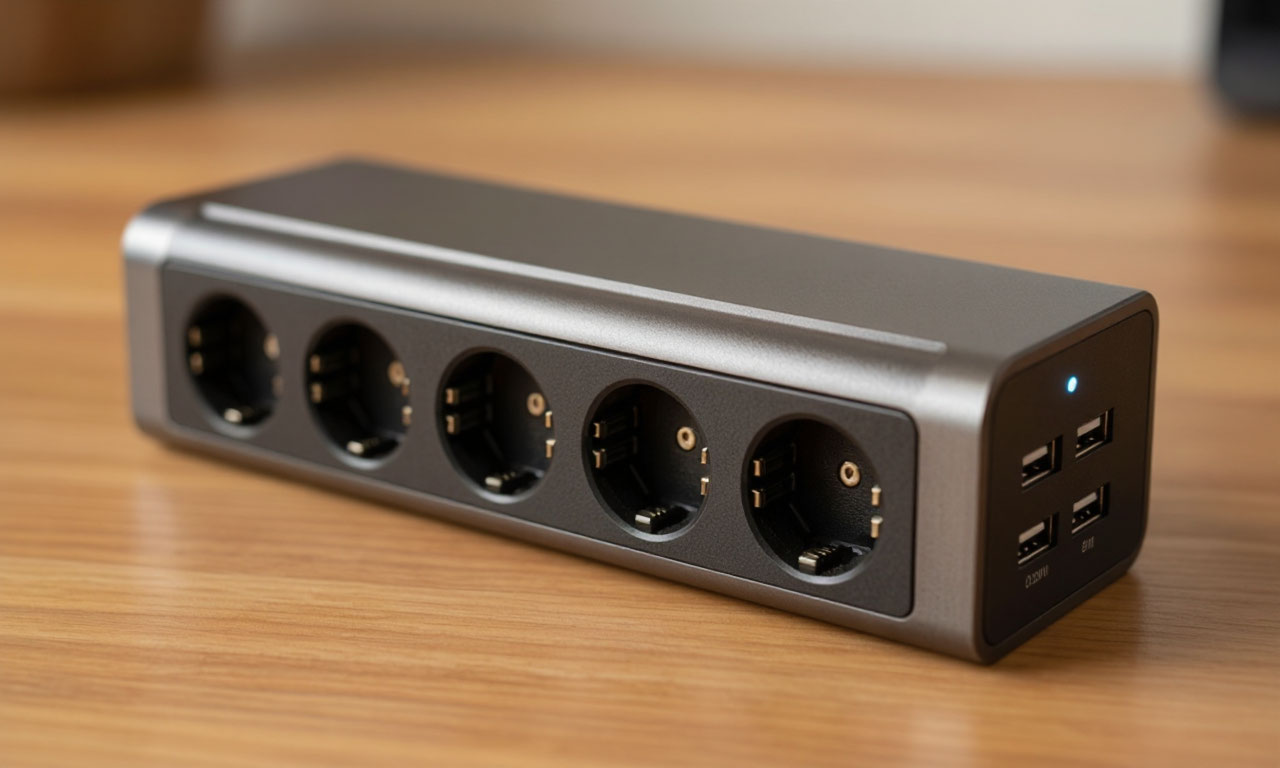

Сетевой фильтр представляет собой специализированное устройство, внутри которого смонтированы несколько ключевых электронных компонентов. В отличие от простого удлинителя, фильтр содержит варистор - полупроводниковый элемент с нелинейной вольт-амперной характеристикой. При нормальном напряжении 220-230 вольт варистор демонстрирует сопротивление в миллионы ом и практически не влияет на работу цепи.
Однако при резком скачке напряжения до 300-400 вольт сопротивление варистора мгновенно падает до единиц ом, создавая путь для прохождения импульса в обход подключенной техники.
Помимо варистора, конструкция качественного сетевого фильтра включает LC-фильтр, состоящий из дросселя (катушки индуктивности) и конденсаторов. Эта связка подавляет высокочастотные помехи, возникающие при работе импульсных блоков питания, микроволновых печей и другого оборудования. Конденсаторы типов X и Y работают в паре с катушкой, создавая барьер для «электрического мусора» в диапазоне от десятков килогерц до нескольких мегагерц. Фильтр действует в обе стороны: он не пропускает внешние помехи к чувствительной электронике и одновременно подавляет наводки, создаваемые самими подключенными устройствами.
Предохранитель в сетевом фильтре выполняет роль последней линии обороны. Когда варистор срабатывает и создает короткое замыкание для отвода импульса, через цепь протекает огромный ток, который моментально пережигает предохранитель. Это полностью обесточивает розетки и прекращает подачу питания на подключенные приборы. В большинстве моделей используется плавкая вставка или термобиметаллический автоматический выключатель, который можно вернуть в рабочее положение нажатием кнопки.
Чем отличается сетевой фильтр от удлинителя

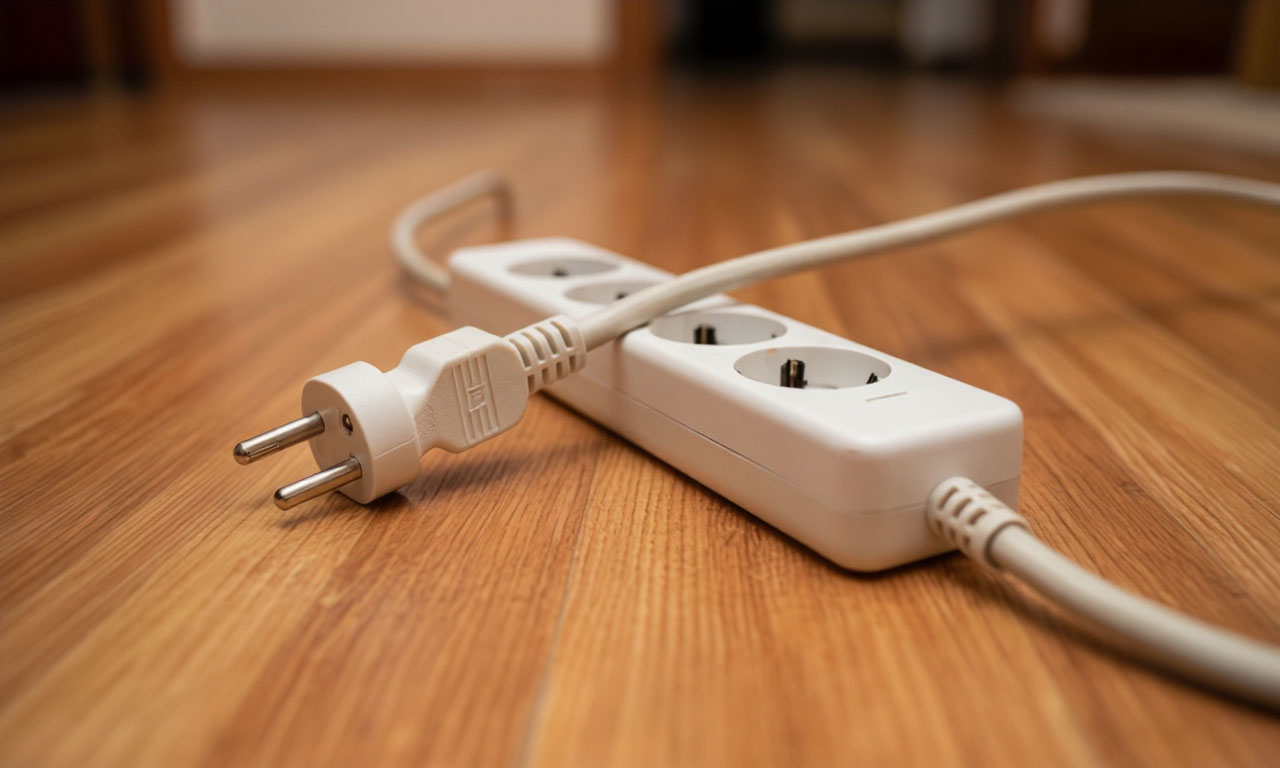

Удлинитель пассивное устройство, состоящее из провода, вилки и нескольких розеток, соединенных параллельно. Внутри него нет никаких электронных компонентов, кроме, возможно, простого выключателя и светодиодного индикатора.
Главная задача удлинителя - увеличить расстояние от стационарной розетки до подключаемых приборов и предоставить дополнительные места подключения. Такие устройства рассчитаны на работу с нагрузкой до 16 ампер (около 3500 ватт) и подходят для питания обогревателей, чайников, ламп накаливания и других нечувствительных к качеству электроэнергии устройств.
Сетевой фильтр, в отличие от удлинителя, содержит перечисленные выше защитные элементы. При скачке напряжения из-за грозы, аварии на подстанции или включения мощного индуктивного оборудования (холодильник, кондиционер) фильтр поглощает или отводит избыточную энергию. Варистор способен рассеивать импульсы энергией до нескольких десятков джоулей, а токи в импульсе могут достигать тысяч ампер при длительности импульса 8-20 микросекунд.
Простой удлинитель при таком же скачке пропустит весь импульс прямо в блок питания компьютера или телевизора, что с высокой вероятностью приведет к выходу техники из строя.
Внешние отличия часто вводят покупателей в заблуждение. Многие удлинители оснащены кнопкой включения и индикатором, что создает иллюзию защищенности. Однако наличие выключателя еще не делает устройство фильтром.
Подлинный сетевой фильтр должен иметь в спецификации указание на подавление высокочастотных помех и защиту от импульсных перенапряжений с указанием максимальной энергии поглощения в джоулях. Бюджетные модели без варистора и LC-цепей обычные удлинители, продаваемые под видом фильтров.
Стабилизатор напряжения: активная защита для нестабильных сетей

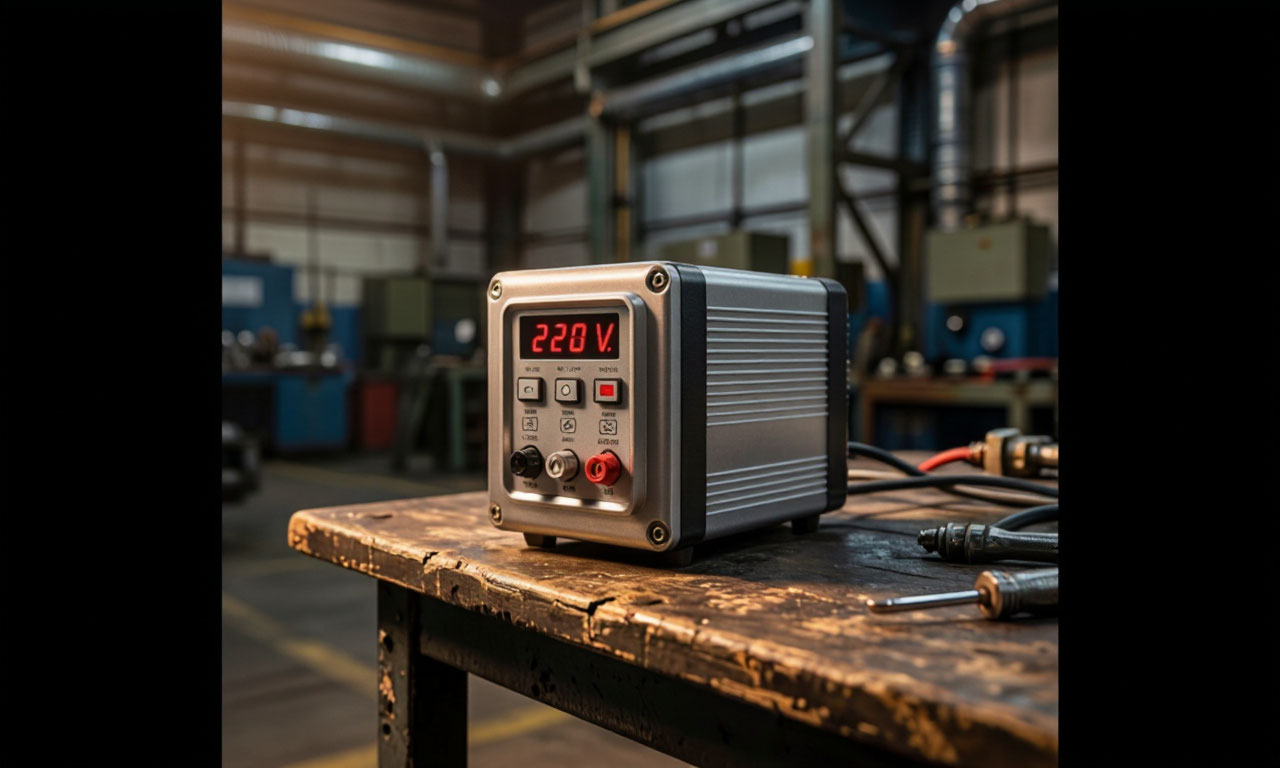

Стабилизатор напряжения работает по принципиально иному алгоритму, чем сетевой фильтр. Фильтр - пассивное устройство, которое реагирует только на кратковременные выбросы напряжения и не может корректировать длительные отклонения. Стабилизатор же непрерывно отслеживает входное напряжение и активно его подстраивает, поддерживая на выходе номинальные 220 вольт с допустимой погрешностью 5-10 процентов. Это устройство необходимо в регионах, где напряжение регулярно уходит за пределы 180-240 вольт.
Внутри современных стабилизаторов установлены силовые трансформаторы с секционированными обмотками и система управления на полупроводниковых ключах - тиристорах или симисторах. Контроллер постоянно сравнивает входное напряжение с эталонным значением и, при обнаружении отклонения, подключает нужную секцию трансформатора.
Количество ступеней регулировки определяет точность стабилизации: чем больше ступеней, тем ближе выходное напряжение к идеальным 220 вольтам. Симисторные модели способны переключать обмотки за доли секунды, незаметно для подключенного оборудования.
Техническое различие между фильтром и стабилизатором критически важно при выборе защиты для дорогостоящей техники. Сетевой фильтр бесполезен при хроническом пониженном или повышенном напряжении - он просто пропустит его к нагрузке, так как его варистор срабатывает только при аварийных выбросах. Стабилизатор, напротив, не предназначен для гашения мощных импульсных перенапряжений от ударов молнии, хотя многие модели имеют встроенные варисторы для базовой защиты.
Оптимальная схема для нестабильных сетей - последовательное включение стабилизатора и сетевого фильтра либо использование комбинированных устройств.
Сравнительная таблица характеристик
| Параметр | Сетевой фильтр | Удлинитель | Стабилизатор |
|---|---|---|---|
| Наличие защиты от импульсных скачков | Есть (варистор) | Нет | Ограниченная (опционально) |
| Подавление высокочастотных помех | Есть (LC-фильтр) | Нет | Обычно отсутствует |
| Коррекция длительных отклонений напряжения | Нет | Нет | Есть (180–240 В → 220 В) |
| Наличие активной электроники | Нет (пассивный) | Нет (пассивный) | Есть (контроллер, ключи) |
| Типовая мощность, Вт | до 2200–3500 | до 3500 | до 5000–30000 |
| Внутреннее строение | варистор + дроссель + конденсаторы | только медные шины и проводка | трансформатор + плата управления |
Рекомендации по выбору
Для защиты компьютеров, телевизоров, аудиотехники и игровых приставок необходим именно сетевой фильтр с реальными защитными компонентами. Обращайте внимание на значение максимальной энергии поглощения, указываемое в джоулях. Для домашней электроники достаточно 200-500 джоулей, для профессионального оборудования лучше выбирать модели от 1000 джоулей.
Также важна индикация состояния защиты - если после грозы или мощного скачка лампочка «Защита активна» погасла, значит варистор выполнил свою задачу и фильтр подлежит замене.
Мощные нагревательные приборы - чайники, обогреватели, утюги, электроплитки - не нуждаются в защите от помех. Импульсные скачки для них не страшны, так как они не содержат чувствительной электроники. Более того, подключение таких приборов через сетевой фильтр может быть опасным: они потребляют большой ток (до 10-15 ампер), что приводит к нагреву внутренних компонентов фильтра и потенциальному выходу его из строя.
Для этих устройств достаточно обычного удлинителя с сечением провода не менее 1,5 квадратных миллиметра.
На дачах, в сельской местности и в старых городских районах с изношенными подстанциями стабилизатор напряжения становится необходимостью. Признаки проблем с электроснабжением - моргающие лампы, изменение яркости освещения при включении холодильника или утюга, зависание и перезагрузка компьютеров.
В таких условиях даже самый дорогой сетевой фильтр не спасет технику от выхода из строя из-за длительного перенапряжения или глубокой просадки. Выбирайте стабилизатор с запасом по мощности в 30-50 процентов от суммарной нагрузки и с тиристорной или симисторной системой регулировки для бесшумной работы.
Краткий перечень устройств по типу нагрузки
- Для компьютера, телевизора, аудиоцентра, игровой приставки - обязательно сетевой фильтр с энергией поглощения от 300 Дж и наличием LC-фильтра.
- Для чайника, обогревателя, утюга, фена - достаточно простого удлинителя без защиты, но с толстым проводом (сечением от 1,0 мм²).
- Для холодильника, стиральной машины, кондиционера - сетевой фильтр класса «защита от импульсных перенапряжений» (от пусковых токов).
- Для коттеджа или дачи с «плавающим» напряжением - стабилизатор на всю группу розеток + дополнительный сетевой фильтр для дорогой электроники.
Важное техническое замечание: Ни один сетевой фильтр не спасет от прямого удара молнии в линию электропередач. Для такой защиты требуется многоуровневая система грозозащиты здания (УЗИП класса B и C). Бытовой фильтр рассчитан на остаточные импульсы и коммутационные помехи внутри здания или от соседних объектов.
Еще один практический аспект - длина кабеля сетевого фильтра. Слишком длинный шнур (10 метров и более) работает как антенна, наводя дополнительные помехи. Для качественной защиты лучше использовать фильтр с кабелем не длиннее 3-5 метров. Если требуется большая дистанция, следует установить обычный удлинитель до фильтра, а не после него. В этом случае помехи, наведенные на длинном проводе, все равно будут подавлены финальным фильтром перед нагрузкой.
Производители часто указывают параметр «максимальный ток нагрузки» - для фильтра это значение не должно превышать 10-16 ампер, иначе внутренние элементы перегреваются. При подключении суммарной нагрузки свыше 2,5 кВт лучше использовать отдельную линию без защиты или промышленный фильтр высокой мощности. Типичная ошибка - подключение через один бытовой фильтр мощного обогревателя (2 кВт) и компьютера (0,5 кВт).
При такой комбинации обогреватель греет внутренности фильтра, снижая его ресурс и эффективность защиты для компьютера.
