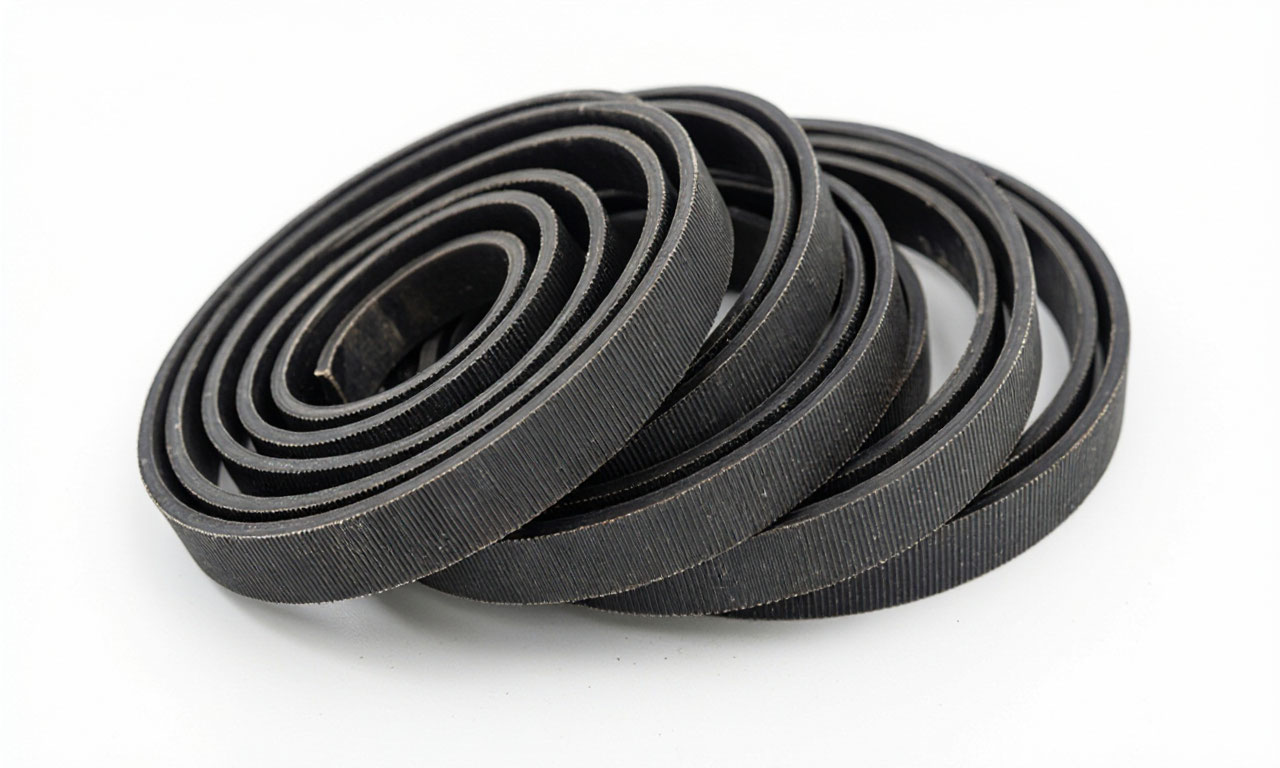

Виды ремней для оборудования и производств

Клиноременная передача это один из самых распространенных способов передачи механической энергии в современном машиностроении. Почти все ремни этого типа работают по одному принципу где В основе технологии лежит использование гибкой связи трапециевидного сечения, которая взаимодействует со шкивами, имеющими соответствующие канавки.

Рабочими поверхностями здесь служат не основание или верхняя часть ремня, а именно боковые грани клинового профиля, что обеспечивает значительное увеличение силы трения по сравнению с плоскоременными передачами. Угол профиля стандартизован и составляет около 40°, при этом канавки шкивов выполняются с расчетом на обеспечение радиального зазора между ремнем и дном канавки, чтобы исключить заклинивание и обеспечить нормальную работу передачи.

Клиноременная передача! Конструкция и принцип работы

Клиноременная передача демонстрирует высокую эффективность благодаря эффекту клина, который возникает при вхождении ремня в канавку шкива. Этот эффект позволяет передавать значительные окружные усилия при относительно небольшом предварительном натяжении. В промышленности используются как стандартизованные клиновые ремни по ГОСТ 1284.2–89, так и специальные широкие ремни для вариаторов. Число ремней в одной передаче может варьироваться от одного до восьми, при этом наиболее распространены комплекты из двух-четырех ремней.

Стандартный ряд сечений включает типы от О до Е, каждый из которых имеет четко определенные размеры, площадь поперечного сечения и рекомендуемый минимальный диаметр шкива.

Армирующий корд является ключевым конструктивным элементом клинового ремня, определяющим его тяговую способность и долговечность. В современных ремнях применяются высокопрочные синтетические волокна полиэфирные, арамидные или стекловолоконные нити, уложенные по спирали в теле ремня.

Корд воспринимает основную растягивающую нагрузку, обеспечивая минимальное удлинение ремня под нагрузкой. От качества корда напрямую зависит способность ремня сохранять геометрические размеры в процессе эксплуатации, что критически важно для поддержания заданного передаточного отношения. Резиновая смесь, в которую заключен корд, выполняет демпфирующую функцию и обеспечивает передачу усилия от корда к рабочим поверхностям ремня.

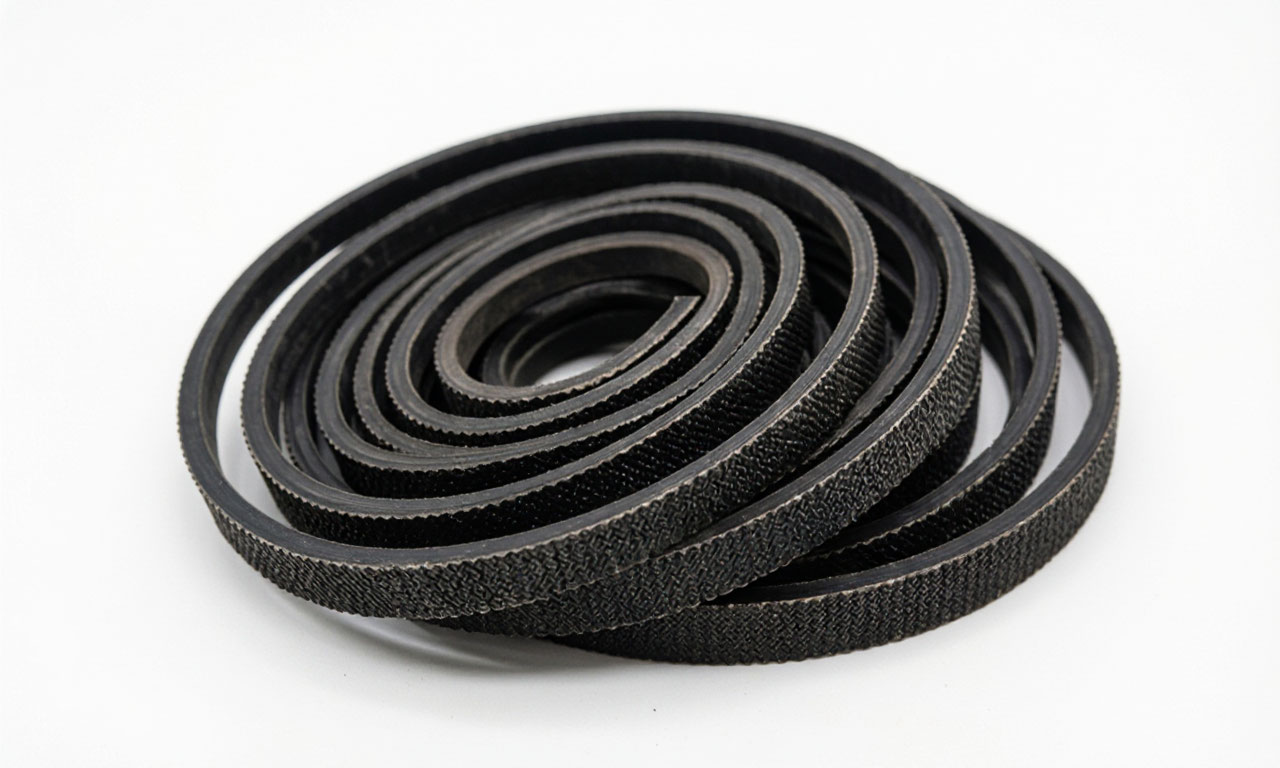

Вариаторные ремни? Передача с плавным регулированием

Вариаторные ремни представляют собой специализированный класс приводных элементов, предназначенных для работы в передачах с бесступенчатым регулированием частоты вращения. Конструктивно эти ремни могут выполняться как на основе стандартных клиновых профилей, так и в виде широких зубчатых изделий специальной формы. Основная особенность вариаторной передачи заключается в возможности изменения рабочего диаметра шкивов путем осевого перемещения их конических дисков.

При сведении дисков ремень вытесняется на большую окружность, при разведении западает в меньший диаметр, что позволяет плавно изменять передаточное отношение.

Современные вариаторные ремни, такие как Optibelt AGRO POWER, изготавливаются по специальной технологии с использованием высококачественных резиновых смесей, армированных волокном в сочетании с малорастяжимым кордом и наружной защитной оплеткой. Такая конструкция позволяет ремню выдерживать значительные динамические нагрузки, характерные для работы в зерноуборочных комбайнах и другой сельскохозяйственной технике.

Наружная ширина вариаторных ремней может достигать 90 мм, а толщина варьируется от 5 до 30 мм, что обеспечивает передачу высокой мощности при сохранении гибкости, необходимой для работы в раздвижных шкивах.

Диапазон регулирования вариаторов со стандартными ремнями обычно не превышает 1,7, тогда как использование специальных широких ремней позволяет расширить этот диапазон до 3 и более. КПД таких передач составляет 0,8–0,9, а передаваемая мощность при использовании нескольких ремней может достигать 55 кВт.

При проектировании вариаторных передач особое внимание уделяется точности изготовления дисков и их синхронному перемещению, поскольку даже небольшие отклонения приводят к неравномерному износу ремня и снижению ресурса всей системы.

Зубчатые ремни. Синхронизация и точность

Зубчатые ремни обеспечивают передачу вращающего момента без проскальзывания благодаря жесткому зацеплению зубьев ремня с ответными впадинами на шкиве. Зубчатый профиль может иметь различные модификации: трапециедальный (стандарты MXL, XL, L, H, XH), круглозубый (HTD) или параболический (RPP). Параболический профиль, применяемый в ремнях ISORAN, обеспечивает более равномерное распределение нагрузки по зубу, плавный ход и низкий уровень шума.

Шаг зуба, высота профиля и другие геометрические параметры жестко стандартизованы, что гарантирует взаимозаменяемость изделий разных производителей.

В конструкции зубчатого ремня используются хлоропреновый каучук или полиуретан в качестве основного материала, а армирующий корд изготавливается из стекловолокна или стали для обеспечения высокой прочности и минимальной деформации. По зубьям ремня наносится самосмазывающаяся нейлоновая ткань, снижающая трение и защищающая зубья от истирания. Благодаря эластичности материала и упругости зубьев зубчатая передача работает с низким уровнем шума и вибраций.

Температурный диапазон эксплуатации составляет от -25°C до +100°C, что позволяет использовать эти ремни в различных климатических условиях.

Одной из важнейших характеристик зубчатого ремня является точность поддержания передаточного отношения.

Отсутствие проскальзывания делает эти ремни незаменимыми в механизмах, где требуется синхронизация движений в станках с ЧПУ, робототехнике, печатающих устройствах и в газораспределительных механизмах двигателей внутреннего сгорания. Допустимая линейная скорость для зубчатых ремней может достигать 50 м/с, а передаваемая мощность зависит от ширины ремня и шага зубьев.

Для дюймовых профилей типа XL минимальный диаметр шкива составляет 16 мм, что позволяет использовать зубчатые ремни в компактных приводах с высокими требованиями к точности.

Клиновые ремни? Стандартизация и универсальность

Клиновые ремни в классическом исполнении стандартизованы по сечению и длине, не имеют сшивки и состоят из центрального армирующего корда, окруженного резиновым сердечником трапециевидной формы, защищенным слоями прорезиненной ленты. Эти ремни работают боковыми гранями, угол между которыми составляет около 40°. Стандартный ряд сечений по ГОСТ включает типы О, А, Б, В, Г, Д, Е, для каждого из которых в таблицах указаны размеры сечения, площадь, минимально допустимый диаметр шкива, допускаемая нагрузка и погонная масса.

Для автотракторной промышленности существует отдельный сортамент с отличающимися параметрами.

• Межосевое расстояние в клиноременной передаче влияет на угол обхвата ремнем малого шкива и долговечность ремня. Слишком малое расстояние приводит к повышенному изгибу ремня и снижению его ресурса, а чрезмерное к вибрациям и колебаниям натяжения. Для расчета длины ремня используются формулы, учитывающие радиусы шкивов, межцентровое расстояние и коэффициенты, связанные с упругим скольжением.
• При монтаже клиновых ремней важно обеспечить натяжение расчетным усилием, которое создается либо перемещением двигателя, либо с помощью натяжных устройств.
• Правильная эксплуатация клиновых ремней требует регулярного контроля натяжения. После первого часа работы необходимо выполнить подтяжку, а последующие проверки проводятся каждые три месяца. Для контроля натяжения используются специальные приборы, измеряющие усилие прогиба ремня при заданном расстоянии между шкивами.
• Избыточное натяжение вызывает перегрев и выход из строя подшипников, а недостаточное приводит к проскальзыванию и ускоренному износу. При замене ремней на многоручьевых шкивах рекомендуется менять весь комплект для обеспечения одинакового натяжения всех ремней.
• Проскальзывание ремня в клиноременной передаче это сложный физический процесс, разделяющийся на упругое скольжение и буксование. Упругое скольжение возникает из-за разности натяжений ведущей и ведомой ветвей ремня и является закономерным явлением при передаче нагрузки. Величина упругого скольжения обычно не превышает 2%.

При перегрузке передачи упругое скольжение переходит в буксование полное проскальзывание ремня по шкиву, которое недопустимо в нормальной эксплуатации. Усилие предварительного натяжения и коэффициент трения определяют максимальную передаваемую нагрузку.

Поликлиновые ремни? Компактность и мощность

Поликлиновые ремни сочетают достоинства клиновых и плоскоременных передач, представляя собой плоский ремень с продольными ребрами (клиньями) на рабочей поверхности. Тонкая часть ремня содержит высокопрочный полиэфирный шнур в качестве армирующего корда, а ребра выполнены из износостойкой резины с защитной оберткой.

Такая конструкция обеспечивает высокую гибкость ремня (допускается изгиб на шкивах малого диаметра) и отличную тяговую способность благодаря множеству клиньев, работающих одновременно по всей ширине шкива.

Передаваемая мощность в поликлиновых передачах может достигать 1000 кВт, а линейные скорости 65 м/с. Распределение нагрузки по всей ширине шкива значительно уменьшает проскальзывание ремня и снижает износ по сравнению с многоручьевыми клиновыми передачами.

Поликлиновые ремни демонстрируют устойчивость к воздействию масел, пыли и тропического климата, что делает их пригодными для эксплуатации в сложных условиях. Антистатические свойства согласно ISO 1813 обеспечивают безопасность в пожароопасных средах.

Особенностью поликлиновых ремней является возможность работы с натяжными роликами, установленными как на рабочей, так и на обратной стороне ремня. Это свойство расширяет компоновочные возможности приводов, позволяя создавать более компактные и сложные схемы обводки. Температурный диапазон эксплуатации составляет от -30°C до +80°C, а обратная сторона ремня, часто имеющая тканевую отделку, может использоваться для дополнительных отборов мощности.

В автомобильной промышленности поликлиновые ремни Gates Micro-V применяются для привода генератора, кондиционера и других агрегатов от одного шкива коленчатого вала.

Конвейерные ленты? Транспортировка материалов

Конвейерные ленты служат тяговым и грузонесущим органом ленточных конвейеров, обеспечивая перемещение сыпучих, штучных и кусковых материалов. Основными конструктивными элементами являются тяговый каркас и резиновые обкладки.

Каркас может быть выполнен из резинотканевых прокладок различной прочности от БКНЛ-65 до РТЛ-5000, где цифра показывает предельно допустимое натяжение в Н/мм ширины ленты. Резинотросовые ленты используют стальные канатики диаметром от 3,8 до 12,0 мм в качестве тягового элемента, что позволяет выдерживать натяжения до 5400 кН/м.

Тяговое усилие, передаваемое конвейерной лентой, определяется прочностью каркаса и запасом прочности, который принимается в зависимости от условий эксплуатации. Для транспортировки грузов запас прочности составляет 7–8,5, а для перемещения людей на движущихся тротуарах 8–9,5.

Резинотканевые ленты имеют толщину тяговой прокладки от 1,1 до 3,2 мм, а масса ленты в расчете на квадратный метр зависит от числа прокладок и типа ткани. Длина поставляемых лент не превышает 300 м, что связано с технологическими ограничениями производства и транспортировки.

Погонный метр конвейерной ленты является основной единицей измерения при расчетах и заказе. Масса погонного метра зависит от ширины ленты, числа прокладок и толщины обкладок, что учитывается при расчете натяжения и выборе привода.

Резиновые обкладки обеспечивают сцепление с транспортируемым материалом и защищают каркас от механических повреждений и воздействия агрессивных сред. Для снижения риска статической электризации используются специальные резиновые компаунды с сопротивлением 1 МОм или менее, что критически важно в угольных шахтах и на взрывоопасных производствах.

Выбор конвейерной ленты определяется условиями эксплуатации: родом транспортируемого груза, температурой, влажностью, наличием абразивных частиц и требуемыми сроками службы.

Для тяжелых условий горнодобывающей промышленности применяются ленты типа "Флекстил" с удлинением при номинальном натяжении всего 0,25%, что позволяет использовать короткоходовые натяжные устройства. В пищевой промышленности и на производствах с особыми требованиями к чистоте применяются ленты из материалов, одобренных для контакта с пищевыми продуктами.

Линейные направляющие? Точность перемещения

Линейные направляющие являются ключевыми компонентами систем перемещения в станкостроении, робототехнике и автоматизированных производственных линиях. Они обеспечивают прямолинейное движение рабочих органов с высокой точностью и повторяемостью позиционирования.

Современные линейные модули, такие как серия CTS AL, представляют собой полностью защищенные оси с ременным приводом, где направляющие установлены внутри корпуса из экструдированного алюминия. Защита от загрязнений обеспечивается полосой из нержавеющей стали, закрепленной магнитными полосами, и щетками-дворниками на торцах тележки.

В конструкциях линейных направляющих используются различные типы опорных элементов: шариковые подшипники качения, роликовые опоры или скользящие втулки. Например, направляющие с кулачковыми роликами GN 2422 выполняются из термообработанной гальванически оцинкованной стали с закаленными и шлифованными дорожками качения. Такие системы отличаются высокой стабильностью и бесшумной работой на высоких скоростях движения.

Комбинация фиксированных и плавающих опорных рельсов позволяет компенсировать отклонения от параллельности и избегать избыточных нагрузок на смежные конструкции.

Передаточное отношение в линейных модулях с ременным приводом определяется соотношением диаметров шкивов на двигателе и ведомом валу, а также шагом зубчатого ремня. Для прецизионных применений используются зубчатые ремни с малым шагом, такие как АТ5, которые обеспечивают высокую точность позиционирования. Длина направляющих может достигать 3600 мм и более, при этом сохраняется требуемая прямолинейность и жесткость.

Производители предлагают как стандартные изделия, так и нестандартные решения по специальным заказам для конкретных промышленных задач.

Ремни для автомобилей? Надежность и долговечность

Автомобильные ремни представляют собой особую категорию приводных элементов, работающих в экстремальных условиях: широкий диапазон температур, высокие обороты, воздействие масел и агрессивных сред. Основные типы ремни газораспределительного механизма (ГРМ) с зубчатым профилем и поликлиновые ремни привода навесных агрегатов. Ремни ГРМ обеспечивают синхронизацию работы клапанов и поршней двигателя, поэтому их разрыв или проскальзывание приводит к серьезным повреждениям мотора.

Ресурс таких ремней обычно составляет 60–120 тысяч километров пробега.

Поликлиновые ремни Gates Micro-V и аналогичные изделия ContiTech устанавливаются на шкивы генератора, насоса усилителя руля, компрессора кондиционера и водяного насоса. Конструкция этих ремней позволяет передавать значительную мощность при компактных размерах и низком уровне шума. Натяжной ролик в автомобильных приводах автоматически поддерживает оптимальное натяжение ремня, компенсируя его износ и температурные расширения.

При замене поликлинового ремня часто рекомендуется менять и натяжной ролик, так как их ресурс примерно одинаков.

Замена автомобильных ремней требует соблюдения регламента производителя и использования качественных комплектующих. Приводные ремни генератора обычно меняются каждые 60–90 тысяч километров, а при появлении характерных признаков износа трещин, потертостей, шума при работе. Современные эластичные поликлиновые ремни с маркировкой E в конце артикула предназначены для двигателей с генераторными шкивами обгонной муфты и обеспечивают повышенный ресурс в условиях высоких вибрационных нагрузок.

Выбор и эксплуатация ременных передач

Правильный выбор типа ремня для конкретного применения требует учета множества факторов: передаваемой мощности, частоты вращения, межосевого расстояния, условий окружающей среды и требуемого ресурса. Клиновые ремни оптимальны для передач средней мощности с относительно большими межосевыми расстояниями, поликлиновые для компактных высоконагруженных приводов, зубчатые для синхронных передач с постоянным передаточным отношением, а вариаторные для систем с плавным регулированием скорости.

При монтаже необходимо обеспечить точную соосность шкивов и правильное натяжение ремня. Для клиновых ремней существует правило: после первого часа работы обязательна подтяжка, так как ремень "садится" его армирующий корд принимает рабочую форму под нагрузкой. Для контроля используются приборы, измеряющие усилие прогиба.

При работе с многоручьевыми передачами важно, чтобы все ремни в комплекте были одинаковой длины и степени износа замена одного ремня из комплекта недопустима из-за неравномерного распределения нагрузки.

В процессе эксплуатации ремни требуют регулярного осмотра: проверки натяжения, отсутствия трещин и расслоений. Хранение ремней должно производиться в сухом прохладном месте, защищенном от солнечного света, масел и химических веществ.

При длительном хранении ремни теряют эластичность, что сокращает их ресурс после установки. Современные производители, такие как Megadyne, Gates, Optibelt и ContiTech, предлагают продукцию с высокими эксплуатационными характеристиками, подтвержденными многолетним опытом применения в различных отраслях промышленности.

Составы и материалы различных типов ремней

Материалы, используемые при производстве ремней, определяют их эксплуатационные характеристики: термостойкость, устойчивость к маслам и химикатам, прочность на разрыв и долговечность. Каждый тип ремня имеет специфическую рецептуру, адаптированную под условия работы.

Клиновые ремни

Клиновые ремни традиционно изготавливаются на основе компаунда из натурального каучука с добавлением синтетических компонентов. В качестве армирующего элемента применяется кордшнур из полиэстера, обеспечивающий высокую прочность на растяжение и минимальное удлинение под нагрузкой. Наружная поверхность ремня покрывается полиамидной тканью полотняного переплетения, которая защищает рабочую зону от истирания и механических повреждений.

Современные клиновые ремни проходят полную вулканизацию, в результате которой все слои резиновая основа, корд и тканевая обертка соединяются в монолитное изделие, устойчивое к деформационному старению.

Вариаторные ремни

Конструкция вариаторных ремней отличается наличием выраженного слоя сжатия, выполняемого из высокомодульной резины с модулем упругости 120–200 кг/мм² в вулканизованном состоянии. Слой растяжения, напротив, изготавливается из низкомодульной резины (50–120 кг/мм²), что обеспечивает гибкость при работе в раздвижных шкивах. В слое сжатия располагаются дискретные нити из смеси вискозы и ароматического полиамида диаметром около 17 мкм и длиной 5 мм, ориентированные в смежных слоях под углом 30–60° к продольной оси ремня.

Такая ориентация волокон повышает сопротивление сжатию и усталостную прочность.

Армирующий элемент вариаторного ремня это крученую нить с равнозначными первой и второй крутками, выполненную из жесткоцепного полимера аморфной или кристаллической структуры. Параметры крутки (120–160 кручений на метр при коэффициенте крутки 160) подобраны таким образом, чтобы улучшить усталостные свойства, но при этом затруднить проникновение адгезионного состава внутрь нити, что предотвращает ее быстрое истирание.

Наружная и внутренняя поверхности ремня покрываются прорезиненной тканью, а между слоями размещается адгезионный слой резины с повышенной адгезией к армирующему элементу.

Зубчатые ремни

Производство зубчатых ремней использует два основных типа материалов: хлоропреновый каучук (CR) и литой полиуретан (PU). Хлоропреновые ремни традиционно применяются в стандартных зубчатых передачах, однако современные высокопроизводительные изделия, такие как optibelt DELTA Chain, изготавливаются из литого полиуретана, который обеспечивает рабочий температурный диапазон от –30°C до +80°C и устойчивость к воздействию масел, химикатов и озона.

Армирующий корд в высокопроизводительных зубчатых ремнях выполняется из карбона (углеродного волокна), что повышает предел прочности при растяжении и обеспечивает максимальную стабильность геометрии ремня. Такое решение позволяет увеличить передаваемую мощность на 100% по сравнению со стандартными хлоропреновыми ремнями. Зубья покрываются специально обработанной полиамидной тканью, которая снижает износ и уменьшает уровень шума при работе.

Для классических зубчатых ремней применяются корды из стекловолокна, а в качестве материала спинки и зубьев используется HNBR (гидрированный нитрильный каучук).

Поликлиновые ремни

В производстве поликлиновых ремней применяются компаунды из полихлоропрена (CR) или этилен-пропилен-диен-мономерного каучука (EPDM) в зависимости от требуемых эксплуатационных свойств. EPDM-компаунды обеспечивают повышенную атмосферостойкость, устойчивость к старению и озону, а также широкий температурный диапазон от –30°C до +80°C. Поликлиновые ремни на основе EPDM демонстрируют электропроводность согласно стандарту ISO 1813, что важно для предотвращения накопления статического электричества.

Кордшнур поликлиновых ремней может изготавливаться из полиэстера для стандартных применений или из арамида для передачи больших мощностей в условиях высоких ударных нагрузок. Арамидный корд обеспечивает малорастяжимость ремня и стабильность геометрических параметров в течение всего срока службы. Рабочие ребра ремня покрываются полиамидной тканью, снижающей трение и повышающей износостойкость.

Конвейерные ленты

Конвейерные ленты представляют собой многослойные композитные изделия, состоящие из тягового каркаса и резиновых обкладок. Резинотканевые ленты имеют каркас из тканевых полотен (основа и уток из синтетического полиамидного волокна с разрывной прочностью 100–400 Н/мм ширины), соединенных между собой тонкими резиновыми прослойками (сквиджами). Количество прокладок варьируется от 3 до 8, а толщина верхней рабочей обкладки для транспортировки руды достигает 12 мм.

Для особо тяжелых условий применяются резинотросовые ленты с каркасом из стальных канатиков, обеспечивающих продольную прочность 1500–6000 Н/мм ширины. Такие ленты характеризуются незначительным продольным удлинением (до 0,5%) и повышенным сопротивлением пробою.

В огнестойких конвейерных лентах рабочее покрытие изготавливается из галогенированного бутилкаучука, этилен-пропиленового или стирол-бутадиенового каучука, а для защиты от высокотемпературных материалов на поверхность укладывается асбестовая ткань толщиной 1–6 мм, которая благодаря термостойкости и теплоизоляционным свойствам увеличивает срок службы ленты в 0,5–2 раза.
