Оборудование вышек сотовой связи 2026: как санкции изменили рынок

Как устроена «невидимая» инфраструктура, которая держит связь

Когда вы смотрите на металлическую мачту за ближайшим супермаркетом, вы видите только 10% того, что работает. Основная магия скрыта в телекоммуникационном шкафу у основания и в железных «коробках», закрепленных на самой опоре. Инженеры называют это «железом» (Hardware), и именно оно превращает ваш смартфон из кирпича в средство связи.

Современная вышка распределенная компьютерная сеть, работающая под открытым небом. Разберем ее по косточкам: что именно нужно установить, чтобы заработал LTE или 5G.

Архитектура «голова и плечи»: BBU и RRU

Старые вышки работали как гигантские шкафы с вентиляторами - вся обработка сигнала происходила внизу, а наверх по толстенным медным кабелям (фидерам) уходил мощный сигнал. Это было неэффективно: сигнал затухал, кабели грелись и стоили бешеных денег. Сегодня доминирует распределенная архитектура.

Главный принцип - разделение на «мозг» и «мышцы».

BBU (Base Band Unit) сервер в стойке. Он оцифровывает данные, пакует их в протоколы (от TCP/IP до специфических радиокадров), управляет «руками» и следит за тем, чтобы ваш телефон не потерялся при переходе от одной вышки к другой. Один современный BBU способен обслуживать до шести и более секторов (направлений). Он имеет порты оптических интерфейсов CPRI или eCPRI, которые тянутся наверх.

RRU (Remote Radio Unit) то, что висит на мачте прямо за антенной. Он забирает цифровой сигнал из оптоволокна и превращает его в радиоволны. Размещение RRU рядом с антенной кардинально снижает потери. Вы получаете выигрыш в чувствительности до 3–5 дБ. Это как если бы вы говорили шепотом прямо в ухо собеседнику вместо того, чтобы кричать через стену.

Технический нюанс: В архитектуре 5G и современных LTE используется интерфейс eCPRI, который позволяет «разуму» (BBU) находиться за десятки километров от «плеч» (RRU) через обычные городские сети.

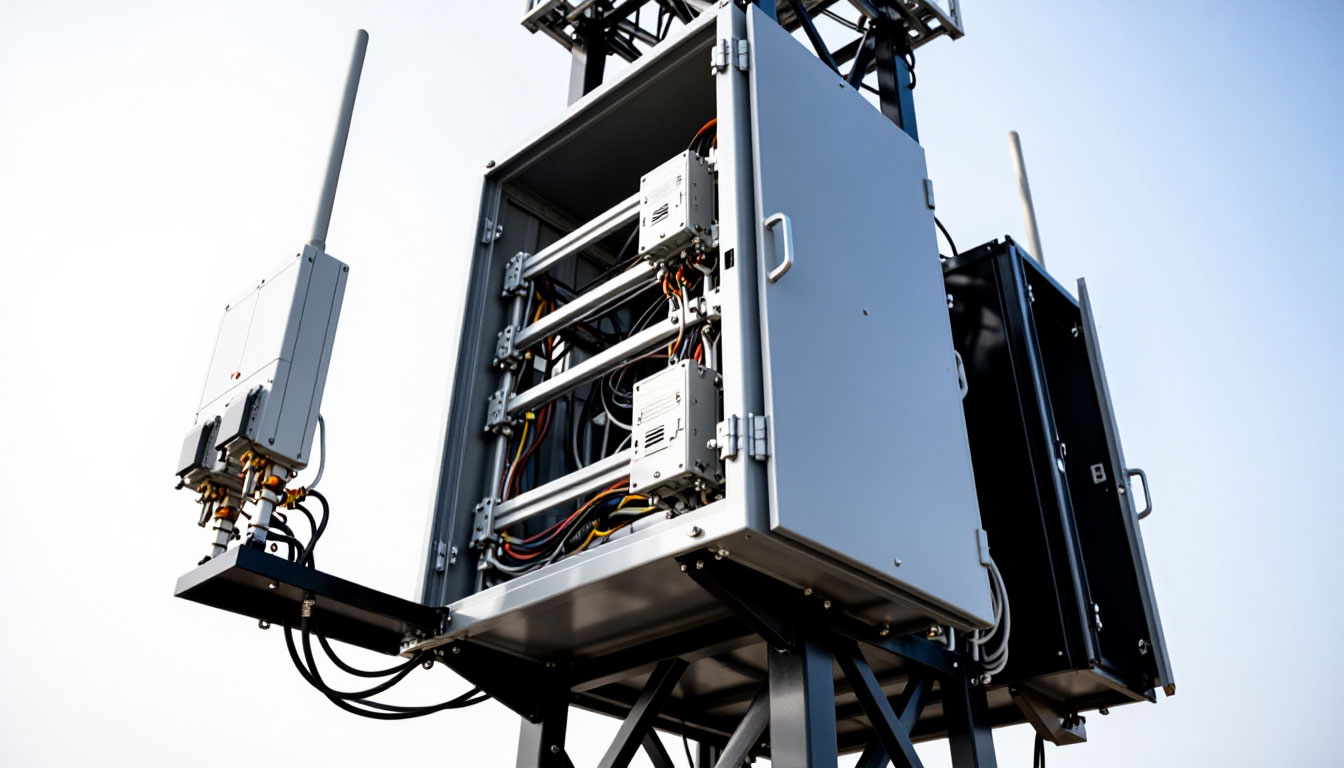

Сердце мачты: Телекоммуникационный шкаф

Самый ответственный элемент телекоммуникационный шкаф (часто называют «бокс», «кожух» или «термошкаф»). Это не просто железный ящик. Это дом для BBU, транспортного коммутатора, системы электропитания и климат-контроля.

В условиях улицы требования к нему - авиационные.

1. Климатическое исполнение (IP54 / IP65): Шкаф должен выдерживать нагрев на солнце до +50°C и морозы до -50°C. Степень защиты IP54 означает, что он защищен от пыли и дождя, а IP65 позволяет ему выживать под прямым напором воды из гидранта.
2. Термоизоляция и обогрев: Внутри стенки покрыты термоизоляцией. Зимой без обогрева электроника превратится в ледышку и не запустится. Для этого на DIN-рейках монтируются нагреватели (обычно резистивные элементы мощностью от 50 до 300 Вт) и термореле, которое их включает при падении температуры ниже 0°C.
3. Отвод тепла: Летом BBU и транспортное оборудование выделяют сотни ватт тепла. Просто вентиляция с фильтром (IP54) часто не справляется с пыльцой и насекомыми, поэтому в герметичных шкафах (IP65) устанавливают воздушно-воздушные теплообменники или встроенные кондиционеры (сплит-системы промышленного типа).

Практический совет: При выборе шкафа смотрите на полезную глубину. Если глубина менее 420 мм, в него не влезут серверы с длинными блоками питания. Всепогодный шкаф должен иметь антивандальный замок и съемную заглушку для ввода кабеля внизу, чтобы монтажники не сверлили корпус «болгаркой» на месте.

Антенно-фидерный тракт: Как сигнал покидает шкаф

Соединение шкафа с вышкой отдельный вид искусства. Используются оптоволоконные кабели (для данных между BBU и RRU) и силовые кабели (питание на RRU, часто используется технология PoE или Power over Fiber). Для старых станций могут использоваться коаксиальные кабели толщиной с руку - фидеры 7/8 дюйма.

Антенны уже пассивные элементы (хотя существуют активные AAS, где антенна и RRU - одно целое). Обычно мы видим длинные серые панели. Внутри них - матрица из вибраторов.

Ключевая технология - MIMO: Внутри одной панели может быть скрыто 4, 8 или даже 32 независимых передающих элемента. Для LTE достаточно 2T2R (две антенны на передачу, две на прием), но для 5G требуются массивные конфигурации (Massive MIMO). Сигналы из каждого элемента складываются в пространстве, формируя направленный «луч» прямо к вашему телефону, а не разлетаясь во все стороны.

Сравнительная таблица типов антенн и их характеристик

Для наглядного сопоставления различных решений приведем таблицу ключевых параметров антенных систем, используемых на вышках сотовой связи.

Энергонезависимость и автономность: Питание там, где нет розеток

Самый дорогой аспект установки вышки подключение к электричеству. Проложить кабель на 20 км в лес к вышке может стоить миллионы рублей, иногда дороже самой вышки.

Выход - гибридные энергокомплексы. Современные решения включают в себя контроллер, управляющий потоками от трех источников:

• Солнечные панели (ФЭС) на опорах или крыше контейнера.
• Ветрогенератор (при ветре от 3-4 м/с).
• Дизель-генератор (для аварийного запуска).

Главная инновация последних лет - буферные аккумуляторы (литий-железо-фосфатные, LiFePO4). Они закапываются в землю в специальных кессонах (герметичных контейнерах) для сохранения температуры. Ресурс таких батарей достигает 15-20 лет. Система программно управляет нагрузкой: если садится солнце, контроллер отключает «тяжелые» секторы связи, оставляя только базовый голос и интернет вещей (NB-IoT). Это позволяет обеспечивать связью отдаленные трассы и поселки без завоза топлива годами.

Коммутация и транспорт: Как данные уходят в сеть

Вышка не работает сама на себя. Ей нужно соединиться с остальным миром (с ядром оператора). За это отвечает транспортный коммутатор, который также часто прячется в телекоммуникационном шкафу.

Обычно используется радиорелейная линия или оптоволокно.

• Радиорелейка: На вышке установлена небольшая тарелка (антенна), которая смотрит на соседнюю вышку или город. Это дешево и быстро разворачивается.
• GPON / Ethernet: Если рядом проложен кабель, подключаются к городской сети через SFP-модули со скоростью 1 или 10 Гбит/с.

Коммутатор должен поддерживать протоколы синхронизации времени (SyncE или 1588v2), потому что сотовой связи жизненно необходима точная синхронизация частоты со спутниками GPS/ГЛОНАСС, иначе «соседние» вышки начнут глушить друг друга. В BBU часто встроен приемник ГНСС (GPS/Глонасс), к которому от антенны на мачте идет тонкий кабель

.

Ошибки при проектировании

Опытные монтажники знают несколько «граблей», на которые наступают новички:

1. Экранирование и заземление: Многие забывают, что вышка гигантский громоотвод. Медный токоотвод должен спускать разряд в обход оборудования, иначе после первой грозы шкаф превратится в угли.
2. Вентиляция: Нельзя просто поставить дешевый вентилятор. Пыль в шкафу оседает на микросхемах, создавая тепловые подушки. Серверы перегреваются именно из-за пыли, а не из-за жары снаружи.
3. Интерференция: Размещение RRU слишком близко к антенне вызывает паразитные наводки. Нужно выдерживать зазор и использовать ферритовые кольца на кабелях.

Современная вышка хрупкий баланс механики, высоковольтной электроники и оптоволоконной оптики, заключенный в железо и бетон. И пока этот баланс соблюден, у вас в телефоне горит значок «LTE».

Технические параметры телекоммуникационного шкафа

Ниже приведены базовые характеристики стандартного уличного телекоммуникационного шкафа для базовой станции.
