В современной авиации, где каждый час простоя воздушного судна оборачивается значительными убытками, а безопасность полётов стоит на первом месте, особое значение приобретает надёжное и оперативное наземное обслуживание. Одним из ключевых элементов этого процесса является обеспечение бортовых систем сжатыми газами - кислородом, азотом и воздухом. Унифицированная газозарядная станция УГЗС.М-А(К) представляет собой высокотехнологичное решение, сочетающее мобильность, мощность и безопасность, необходимое для работы на современных аэродромах.
Что такое УГЗС.М-А(К)?

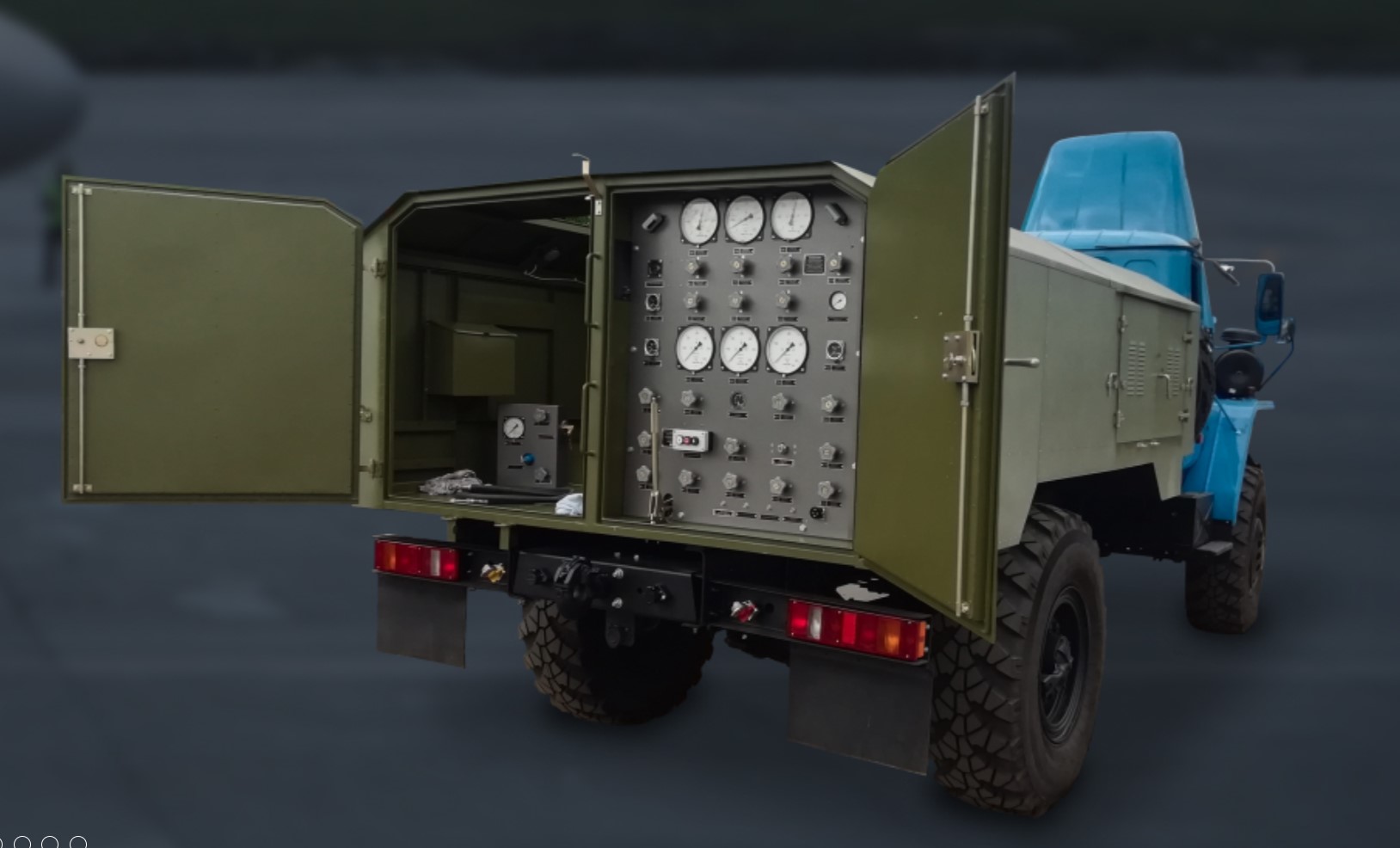

Унифицированная газозарядная станция УГЗС.М от https://www.kriogenavia.ru/ это самоходный передвижной компрессорный агрегат высокого давления, смонтированный на шасси грузового автомобиля повышенной проходимости. Основное назначение станции - зарядка бортовых систем летательных аппаратов медицинским кислородом, азотом или сжатым воздухом. Станция способна выдавать газ под давлением до 35 МПа (350 кгс/см²), что полностью покрывает потребности современной авиационной техники.
Станция разработана для эксплуатации в сложных климатических условиях: она выдерживает температуры от -45°C до +50°C и предназначена для безгаражного хранения, что подтверждается её исполнением У1 по ГОСТ 15150. Это делает её незаменимой как в условиях арктических аэродромов, так и в жарком климате южных регионов.
Виды и маркировка станций
Индексы в названии станции указывают на тип газа, для работы с которым предназначено конкретное исполнение. Это критически важно, так как оборудование для работы с кислородом и азотом имеет принципиальные конструктивные различия, особенно в части применяемых смазочных материалов и требований к чистоте.
В зависимости от рода газа, станции выпускаются в трёх основных модификациях:
| Обозначение | Тип газа | Особенности применения |
|---|---|---|
| УГЗС.М-К (КР) | Кислород газообразный медицинский | Использует специальные масла (ПЭФ 70/60 или ПЭФ 70/110), не воспламеняющиеся в среде кислорода. |
| УГЗС.М-А (АР) | Азот газообразный | Применяется для зарядки пневмосистем шасси, амортизационных стоек и гидроаккумуляторов. |
| УГЗС.М-В (ВР) | Воздух сжатый | Используется для систем кондиционирования и общеавиационных нужд. |
Пример записи при заказе может выглядеть так: «Унифицированная газозарядная станция УГЗС.М-К-001 (зарядка кислородом) на базе автомобиля Урал-43206-1151-61 (4Х4)».
Устройство и технические характеристики
Станция представляет собой сложный инженерный комплекс, размещённый в специальном кузове. Основные элементы конструкции включают:
- Батарею газовых баллонов. Станция оснащена 18 баллонами, каждый ёмкостью 40 литров. Общий запас газа при давлении 35 МПа составляет 252 м³. Баллоны служат как для хранения запаса газа, так и для промежуточного накопления при дозаправке.
- Мембранный компрессор. Сердце станции - одноступенчатый двухцилиндровый мембранный компрессор. Мембранная конструкция обеспечивает абсолютную герметичность рабочей полости, что критически важно при работе с кислородом и чистым азотом, предотвращая утечки и загрязнение газов маслом.
- Привод. Компрессор приводится в действие от двигателя базового автомобиля (дизельный, мощностью 238 л.с.) через коробку отбора мощности (КОМ). Это решение позволяет станции работать автономно без использования внешних источников энергии.
- Панели управления и раздачи. Оборудование позволяет не только подавать газ на борт, но и перекачивать газ между баллонами станции, а также производить зарядку самой станции от внешнего источника.
Основные технические параметры
| Параметр | Значение |
|---|---|
| Производительность компрессора (азот/воздух) | не менее 120 м³/ч |
| Производительность компрессора (кислород) | не менее 85 м³/ч |
| Скорость передвижения (асфальт) | до 70 км/ч |
| Скорость передвижения (грунт) | до 40 км/ч |
| Скорость в зоне стоянки самолётов | не более 5 км/ч |
| Полный технический ресурс | 15 000 часов / 12 лет службы |
| Полная масса заправленной станции | около 10 800 кг |
Преимущества использования
Унифицированные газозарядные станции УГЗС.М получили широкое распространение не только в военной авиации, но и в гражданской авиации, а также в наземных медицинских учреждениях. Среди ключевых преимуществ можно выделить:
1. Мобильность и автономность
Благодаря размещению на шасси Урал-43206 (4Х4) с колёсной формулой 4×4, станция обладает высокой проходимостью. Она способна передвигаться по грунтовым и проселочным дорогам, преодолевать крены до 25°, что позволяет обслуживать воздушные суда даже на неподготовленных площадках.
2. Универсальность
Хотя каждая станция специализируется на одном типе газа, сама линейка УГЗС.М покрывает все потребности авиационной техники. При этом оборудование позволяет гибко регулировать давление выдаваемого газа - от 0,1 до 35,0 МПа - что подходит для различных типов систем.
3. Надёжность и безопасность
Мембранные компрессоры исключают контакт сжимаемого газа с маслом и изношенными механическими частями, гарантируя высокую чистоту газа. Станции оснащаются автоматическими системами защиты: датчиками прорыва мембран, ограничителями давления, а кислородные версии (УГЗС.М-КР) дополнительно оборудуются автоматической системой пожаротушения.
4. Эффективность
Производительность станции позволяет быстро восполнить запасы газа на борту. Возможность дожимания газа компрессором означает, что даже если давление в баллонах станции стало ниже требуемого, она может повысить его до необходимых 35 МПа и завершить заправку.
Как выбрать газозарядную станцию
Выбор газозарядной станции должен основываться на анализе потребностей авиационного предприятия или аэродрома. При выборе следует учитывать несколько ключевых факторов:
1. Тип газа
Это самый очевидный, но важнейший критерий. Необходимо точно определить, какие бортовые системы требуют обслуживания. Если предприятие работает с разными типами судов, потребуется парк станций с различной маркировкой (кислородная, азотная, воздушная).
2. Объём потребления
Следует оценить суммарный расход газа в сутки/месяц. Стандартная станция УГЗС.М обеспечивает запас 252 м³ газа и производительность компрессора до 120 м³/ч. Этого достаточно для большинства аэродромов, но при высокой интенсивности полётов может потребоваться несколько единиц техники или более частый подвоз газа к станции.
3. Условия базирования
Если аэродром расположен в местности со сложным рельефом или без твёрдого покрытия, предпочтение отдаётся полноприводным шасси (4×4). Для крупных международных аэропортов с хорошими бетонными покрытиями можно рассматривать варианты на шасси с меньшей проходимостью, но большей грузоподъёмностью.
4. Особенности эксплуатации
Для работы с кислородом требуется строгое соблюдение правил «кислородной безопасности» (отсутствие масел в коммуникациях, чистота оборудования). Убедитесь, что выбранная модель (УГЗС.М-К) имеет соответствующую сертификацию и использует специальные рабочие жидкости, например, ПЭФ 70/110.
Обслуживание и эксплуатация
Правильное техническое обслуживание - залог долгой и безопасной работы станции. Регламент обслуживания разделяется на несколько этапов:
- Ежедневное обслуживание (ЕО): проверка уровня рабочих жидкостей (масла в компрессоре), осмотр арматуры и баллонов на предмет отсутствия механических повреждений и утечек, проверка манометров и систем сигнализации.
- Периодическое обслуживание: замена масел строго в соответствии с типом станции. Для кислородных версий категорически запрещено использование минеральных масел (применяются синтетические жидкости ПЭФ). Для азотных и воздушных версий применяется масло МС-8П или МС-8ПК.
- Капитальный ремонт: станции имеют ограниченный ресурс. Первый капитальный ремонт обычно требуется после 8000 часов наработки, полный срок службы составляет 12 лет. В ходе капитального ремонта производится дефектовка компрессорной группы, замена мембран, ревизия баллонов и трубопроводов высокого давления.
Реальный опыт применения
Высокая надёжность УГЗС.М подтверждается её успешным применением не только в авиации, но и в гражданской сфере. В 2021 году военнослужащие Южного военного округа использовали станции УГЗС.М-К для доставки и перекачки полутора тонн газообразного кислорода в накопители республиканской клинической больницы скорой медицинской помощи во Владикавказе. Это помогло обеспечить жизненно важным ресурсом медицинское учреждение в условиях повышенной нагрузки.
Такой опыт демонстрирует, что универсальность и мобильность станций делает их ценным активом не только для оборонных ведомств, но и для систем гражданской обороны и здравоохранения.
Унифицированная газозарядная станция УГЗС.М-А(К) является эталоном надёжности и функциональности в своём классе. Сочетая мощное шасси, производительный мембранный компрессор и продуманную систему безопасности, она обеспечивает бесперебойную работу авиационной техники в любых условиях. Правильный выбор модификации (А, К или В) и своевременное техническое обслуживание гарантируют, что станция прослужит положенные 12 лет, оставаясь надёжным помощником в обеспечении полётов.
