В современном строительстве, особенно в условиях стесненной городской застройки или сложного рельефа, вопрос удержания грунта стоит на первом месте. Откосы котлованов и траншей, береговые линии и террасирование склонов требуют создания надежных ограждающих конструкций. В таких случаях инженеры прибегают к устройству подпорных стенок - сложных гидротехнических или геотехнических сооружений.
Устройство подпорных стенок: подпорные стенки классифицируются по материалу (бетон, железобетон, сталь, дерево), конструкции (массивные, уголковые, из шпунта) и сроку службы (постоянные или временные).
Если для ландшафтного дизайна используют декоративный камень или кирпич, то для строительства котлованов глубиной более 3–5 метров применяют исключительно мощные шпунтовые ограждения. Эти конструкции принимают на себя горизонтальное давление грунта, давление грунтовых вод и предотвращают обрушение стенок выемки.
Особенности возведения таких стенок зависят от гидрогеологических условий. На слабых и водонасыщенных грунтах классическая выемка грунта с откосами невозможна. Строители используют технологии погружения жестких профилей - шпунта, создавая в грунте непроницаемую «стену». Рассмотрим три ключевые методики погружения металлического шпунта, а также технологию лидерного бурения как обязательный этап подготовки.

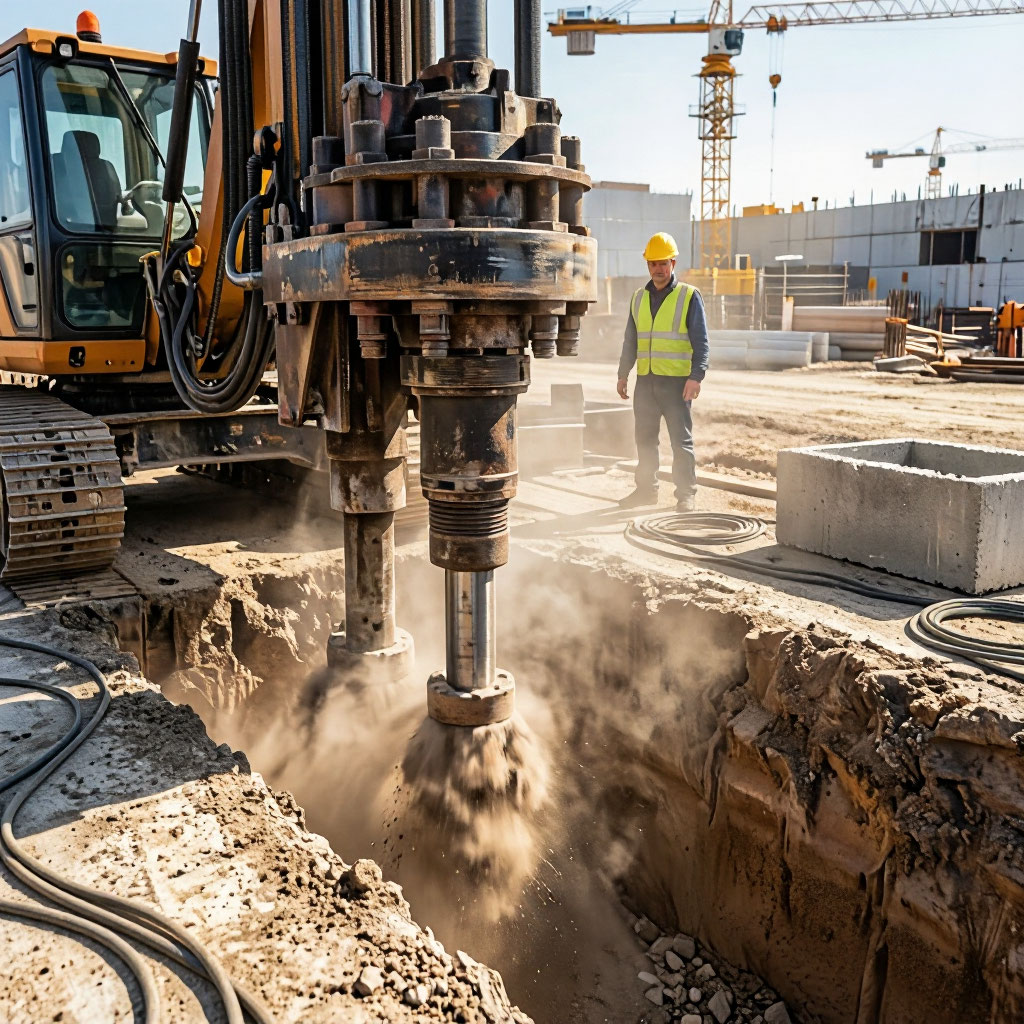

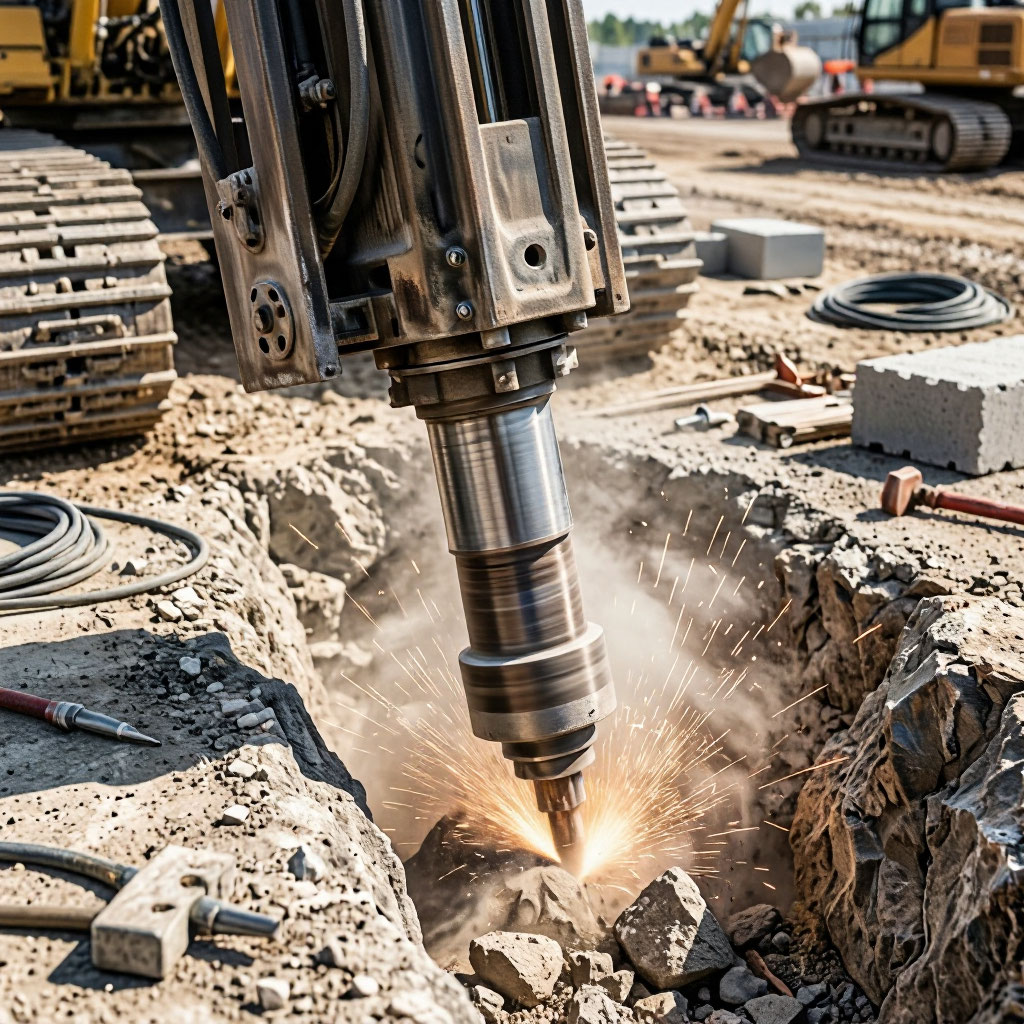

Лидерное бурение как подготовительный этап
Прежде чем начать забивку или вибропогружение массивных свай, инженеры часто прибегают к технологии лидерного бурения. Суть метода заключается в предварительном создании вертикальных скважин (направляющих) в строго определенных проектных точках. Глубина такой скважины обычно составляет 70–90% от длины шпунта, а диаметр делают на 30–50 мм меньше размера погружаемого элемента. Это не просто ослабление грунта, а формирование вектора для последующего монтажа.
Необходимость в лидерном бурении возникает при работе с плотными глинами, вечномерзлыми грунтами или при наличии крупнообломочных включений (валунов, строительного мусора). Если забивать шпунт напрямую, высок риск его деформации, отклонения от вертикали или разрушения замковых соединений. Бурение позволяет пройти препятствие, снизив динамическое воздействие на соседние здания. Без этой технологии котлован в скальных породах построить невозможно.
Водонасыщенные и слабые грунты требуют особого контроля на этапе бурения. Скважина, пробуренная в плывуне, может мгновенно осыпаться, сведя на «нет» усилия буровой бригады. В таких случаях применяют обсадные трубы или глинистые растворы (бентонит) для стабилизации стенок. При работе с шунтом Ларсена часто используется буроинъекционная технология: в пробуренную скважину под давлением подают цементно-песчаный раствор, который, заполняя пустоты, увеличивает несущую способность и водонепроницаемость ограждения.
Ошибки в расчете диаметра лидерной скважины фатальны. Если сделать канал слишком широким, грунт перестанет направлять шпунт, и потеряется устойчивость элемента в массиве. Напротив, недостаточный диаметр не снизит сопротивления, и оборудование будет работать в режиме перегрузки. Профессиональный подход требует строгого соблюдения допусков по геометрии - только так удается достичь точности вертикальной установки и избежать наклона готовой стенки.
Вибропогружение шпунта
Вибропогружение - самая производительная технология устройства подпорных стенок, особенно эффективная в несвязных грунтах: песках (включая водонасыщенные) и гравийных отложениях. Принцип работы основан на передаче высокочастотных колебаний от вибратора на тело шпунта. Вибрация создает эффект «тиксотропии»: частицы грунта вокруг сваи приходят в движение, силы трения резко падают, и шпунт погружается под собственным весом плюс весом вибропогружателя.
Для выполнения работ используется два типа навесного оборудования. Крановые вибропогружатели (например, ICE или PTC) монтируются на гусеничных кранах. Они обладают высокой мощностью и способны погружать элементы на любую глубину, ограниченную лишь вылетом стрелы. Эти машины оснащены собственной гидравлической станцией и предпочтительны при работе на крупных площадках без стесненных условий.
Экскаваторные вибропогружатели устанавливаются на стрелу вместо ковша, подключаясь к гидросистеме экскаватора. Такие установки (например, Movax) менее мощные, но незаменимы в стесненных условиях: на узких улицах, под линиями электропередач или вблизи стен существующих зданий. Они позволяют проводить точечные работы и даже извлекать шпунт после завершения строительства котлована.
Вибрационное воздействие имеет ограничения. В плотных глинах или слежавшихся суглинках амплитуды колебаний вибропогружателя может не хватить для преодоления сопротивления «юбки» сваи. В таких ситуациях технологию комбинируют: сначала выполняют лидерное бурение для разрушения структуры плотного пласта, а затем добивают шпунт вибрацией. Также вибропогружение создает значительный шум и волны, что требует мониторинга состояния соседних фундаментов.
Завинчивание и статическое вдавливание
Щадящие методы погружения выходят на первый план при работе в исторической застройке или вблизи спальных районов. Завинчивание шпунта (винтовые сваи или специальные наконечники) подразумевает вращательное движение с одновременным осевым усилием. Эта технология исключает ударные нагрузки и высокочастотную вибрацию, которые приводят к осадке соседних грунтов. Метод идеален для установки труб или шпунта Ларсена в непосредственной близости от уже эксплуатируемых фундаментов.
Технология статического вдавливания использует анкерные установки, которые упираются в уже погруженные сваи или в специальные пригрузы (бетонные блоки), и с гидравлической силой «выдавливают» шпунт в грунт. Это инновационный метод, который обеспечивает максимальную точность позиционирования.
Автоматизированные системы контроля следят за вертикальностью и усилием на каждом сантиметре погружения. Вдавливание позволяет использовать шпунт многократно, так как он не деформируется при монтаже и демонтаже.
Эти методы критически зависят от геологических условий. Вдавить или завинтить сваю в скальный грунт или в слой плотной морены без подготовки невозможно. Сопротивление под башмаком шпунта может превысить усилие установки (обычно 100–250 тонн). Поэтому перед завинчиванием обязательна проходка лидерных скважин с удалением твердых включений. Отсутствие вибрации и шума - главный козырь методов, но за это приходится платить меньшей скоростью работ и более высокой стоимостью аренды сложного гидравлического оборудования.
Забивка (ударный метод)
Ударный метод погружения - классика свайных работ, основанная на использовании дизель-молотов, гидромолотов или паровоздушных молотов. Копер наносит серию ударов по оголовку шпунта, заставляя его врезаться в грунт. Это самый старый, проверенный способ, который способен пробить любые слои, включая полутвердые глины и грунты с включениями скалы, где вибрация бесполезна.
Металлический шпунт, в отличие от хрупкого железобетона, хорошо выдерживает ударные нагрузки. Однако при забивке критически важно использовать наголовники-амортизаторы, чтобы не смять верхнюю кромку профиля.
Суть метода - преодоление силы лобового сопротивления и трения по бокам за счет кинетической энергии молота. Масса молота должна правильно соотноситься с массой шпунта; легкий молот будет «скакать» по поверхности, не погружая сваю, а слишком тяжелый, наоборот, разрушит металл до проектной отметки.
Недостатки ударного метода наиболее существенны в городской среде. Ударная волна распространяется в радиусе десятков метров, вызывая деформации грунта под соседними зданиями, трещины в штукатурке и оседание дорожного полотна. Уровень шума при работе дизель-молота превышает санитарные нормы для жилой застройки. Этот метод постепенно вытесняется вибропогружением и вдавливанием, оставаясь востребованным только на удаленных промышленных площадках или в глубоких шпунтах, требующих высокой несущей способности.
Дренаж и гидроизоляция подпорных конструкций
Подпорная стенка, особенно в условиях перепада высот, барьер. С одной стороны скапливается вода (ливневка, грунтовая), с другой - барьер должен оставаться сухим и устойчивым. Отсутствие дренажа гарантированно разрушит массивную стену за 3–5 зим. При замерзании вода расширяется, создавая чудовищное распирающее давление на бетон или кладку.
Конструкция обязательно включает три уровня защиты: фундамент, тело стенки и дренажную систему. Вдоль задней грани стенки (со стороны грунта) укладывается дренажная труба в обмотке из геотекстиля, которая собирает воду и отводит ее за пределы сооружения. Обратная засыпка выполняется крупнозернистыми материалами (песок, гравий), которые не задерживают влагу и работают как фильтр, предотвращая вымывание мелких частиц грунта (суффозию).
В бетонных подпорных стенках в процессе бетонирования закладываются дренажные отверстия (водопроводные выпуски). Если пренебречь этими отверстиями, стенка превратится в плотину.
Гидростатическое давление воды за стеной может сдвинуть конструкцию весом в несколько тонн. Для высоких шпунтовых ограждений (например, котлован глубиной 12 м) дренаж организуют за пределами контура стенок, используя иглофильтровые установки для понижения уровня грунтовых вод (УПВ) на время строительства.
Выбор типа подпорной стенки под задачи
Устройство подпорной стенки начинается с анализа перепада высот.
- Массивные стены (из бетона, бутовой кладки) применяются при высоте уступа до 7 м. Они тяжелы, требуют бетонного основания и работают за счет собственной массы. Это монолитные сооружения, строящиеся с подрезкой грунта, что требует больших объемов земляных работ. Они оптимальны для постоянных транспортных сооружений и террасирования в частном строительстве, когда нужна долговечность на сотню лет.
- Уголковые железобетонные стены (Г-образного профиля) более экономичны. Они воспринимают давление грунта за счет работы фундаментной плиты. Такие конструкции легче и проще в монтаже при условии заводского изготовления. Это выбор большинства промышленных объектов, где важна скорость возведения.
- Свайные и буросекущиеся стены. Это монолитные стены, создаваемые путем бурения скважин и заполнения их бетоном. Подходят для котлованов любой глубины, в любых грунтах. Технология «стена в грунте» позволяет создать водонепроницаемый экран в самом сердце города, не вызывая просадок зданий за забором стройки.
Сравнительная таблица методов погружения шпунта
Для наглядного сопоставления технологий ниже представлена сводная таблица основных характеристик. Данные основаны на практическом опыте строительства в городских условиях и на открытых промышленных площадках.
| Метод погружения | Тип грунта (оптимальный) | Уровень шума, дБ | Необходимость лидерного бурения | Возможность извлечения шпунта | Безопасность для соседних зданий |
|---|---|---|---|---|---|
| Лидерное бурение (подготовка) | Плотные глины, скальные включения, вечномерзлые | 80–95 | - | Есть (при расширении канала) | Средняя (вибрация буровой установки) |
| Вибропогружение | Пески, гравий, водонасыщенные несвязные грунты | 75–90 | Только для плотных прослоек | Да (инверсия вибратора) | Сниженная (риск осадки от вибрации) |
| Завинчивание | Любые (кроме скалы) при предварительном бурении | 55–70 | Обязательно для плотных слоев | Да (обратный ход) | Высокая (нет ударов и вибрации) |
| Статическое вдавливание | Слабые, водонасыщенные, пластичные | 45–60 | При наличии валунов | Да (гидравлическая тяга) | Очень высокая |
| Ударная забивка (молот) | Скальные, полускальные, плотные морены | 100–120 | При глубине > 10 м | Сложно (деформация оголовка) | Низкая (ударные волны) |
Работы по устройству подпорных стенок требуют строгого соблюдения технологии. Не пытайтесь заменить сложные инженерные расчеты «глазомером». Стена высотой более 1 метра должна быть просчитана в программе геотехнического моделирования. Если вы выполняете работы своими руками на участке, помните: для стенки высотой до 60 см в суглинках можно обойтись сухой кладкой камня, но для высоты 1 м уже требуется бетонирование подошвы и устройство дренажа.
Перед началом погружения шпунта настоятельно рекомендуется провести опытное погружение 3–5 элементов. Это покажет реальную скорость работ, необходимость лидерного бурения и степень вибрационного влияния на соседние здания. Экономия на этапе изысканий оборачивается авариями котлованов и просадками фундаментов.
Помните о повторном использовании материалов: стальной шпунт извлекается вибропогружателем по окончании работ. Это позволяет окупить до 50% стоимости ограждения, если демонтаж выполнен аккуратно, без повреждения замков.
Строительство подпорных стенок не только земляные работы, но и точная механика, где каждый миллиметр смещения в замке шпунта может привести к отказу гидроизоляции всего котлована.
