Современное производство немыслимо без подтверждения надежности выпускаемой продукции. Каждое изделие, будь то микрочип для смартфона или силовая установка космического корабля, на этапе разработки и перед запуском в серию должно пройти серию проверок. Среди них одно из ключевых мест занимают испытания на вибропрочность проверить которую позволяет испытательный вибростенд.
- Цель этих испытаний убедиться, что устройство выдержит реальные эксплуатационные нагрузки, связанные с транспортировкой, работой механизмов или воздействием внешней среды.
- Физическая вибрации универсальна: это механические колебания, выводящие объект из состояния равновесия. Любое тело, от электронной платы в автомобиле до гигантского моста, обладает собственной уязвимостью к чрезмерным вибрационным нагрузкам, которые могут спровоцировать усталостные разрушения или мгновенный отказ.

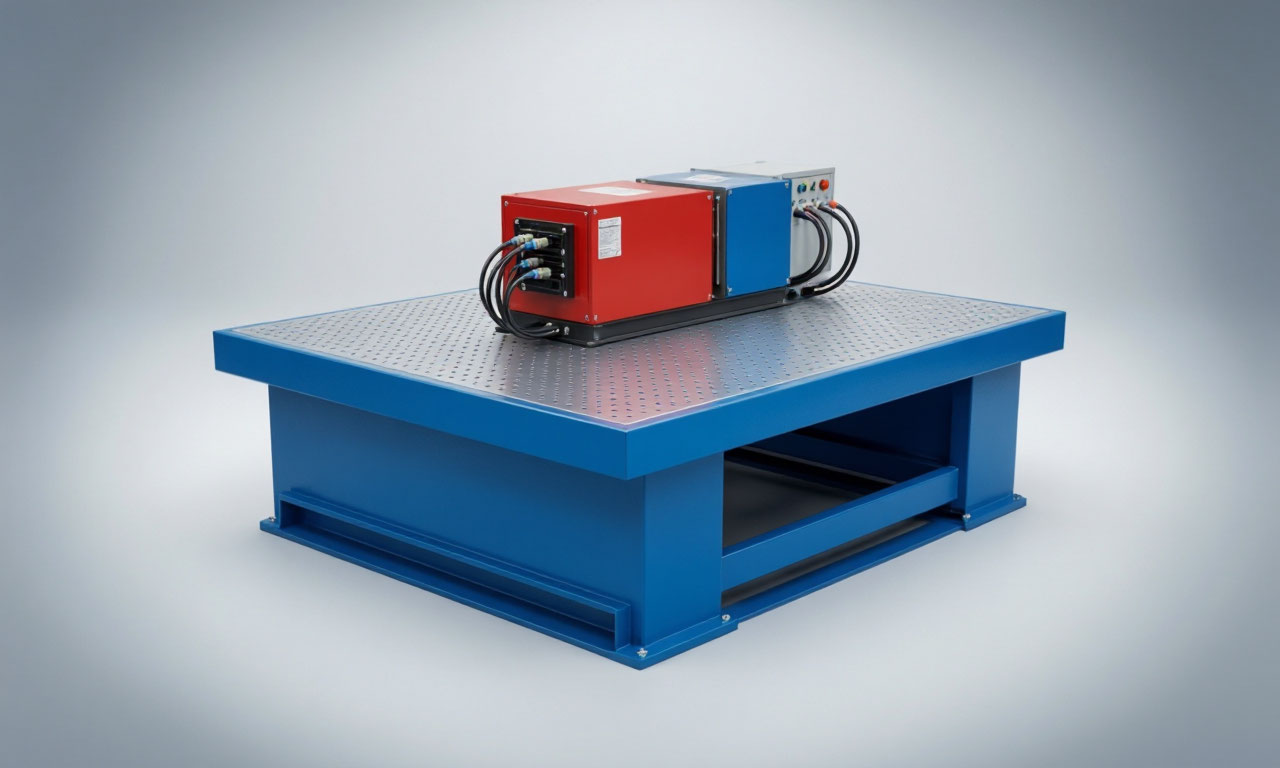

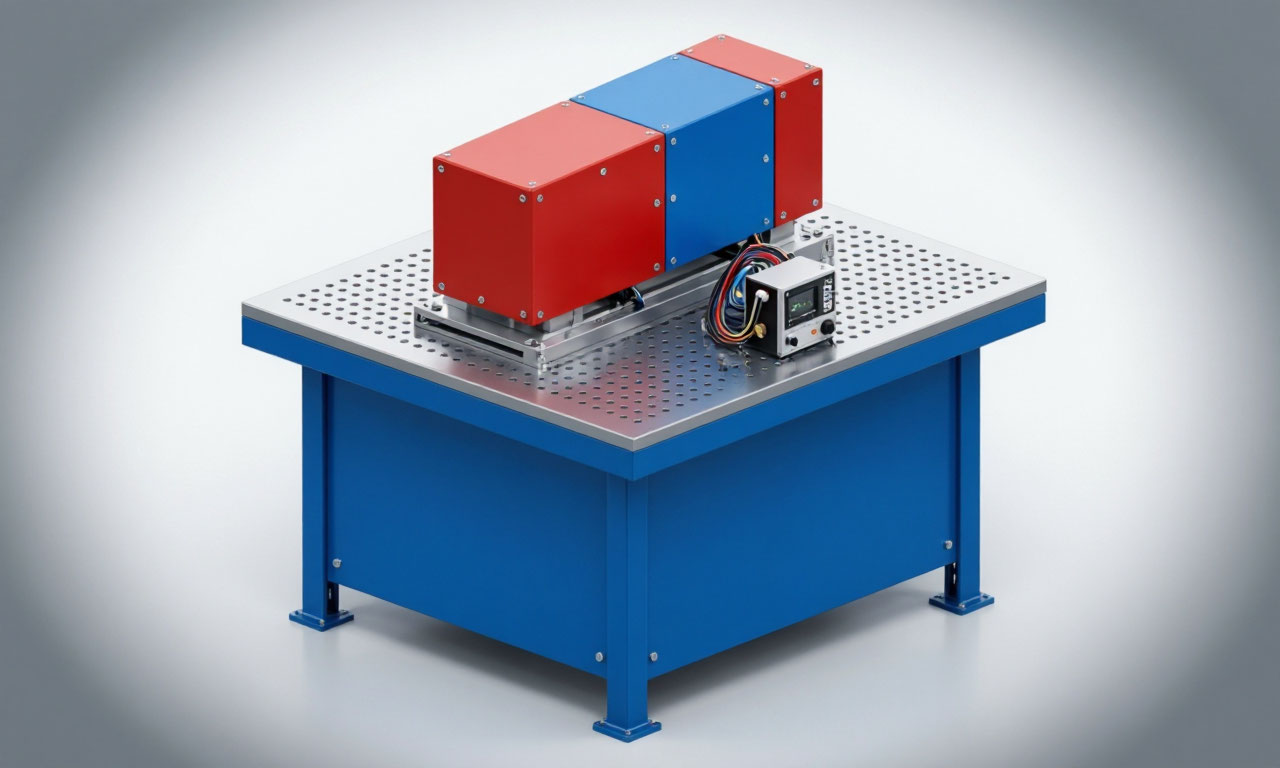

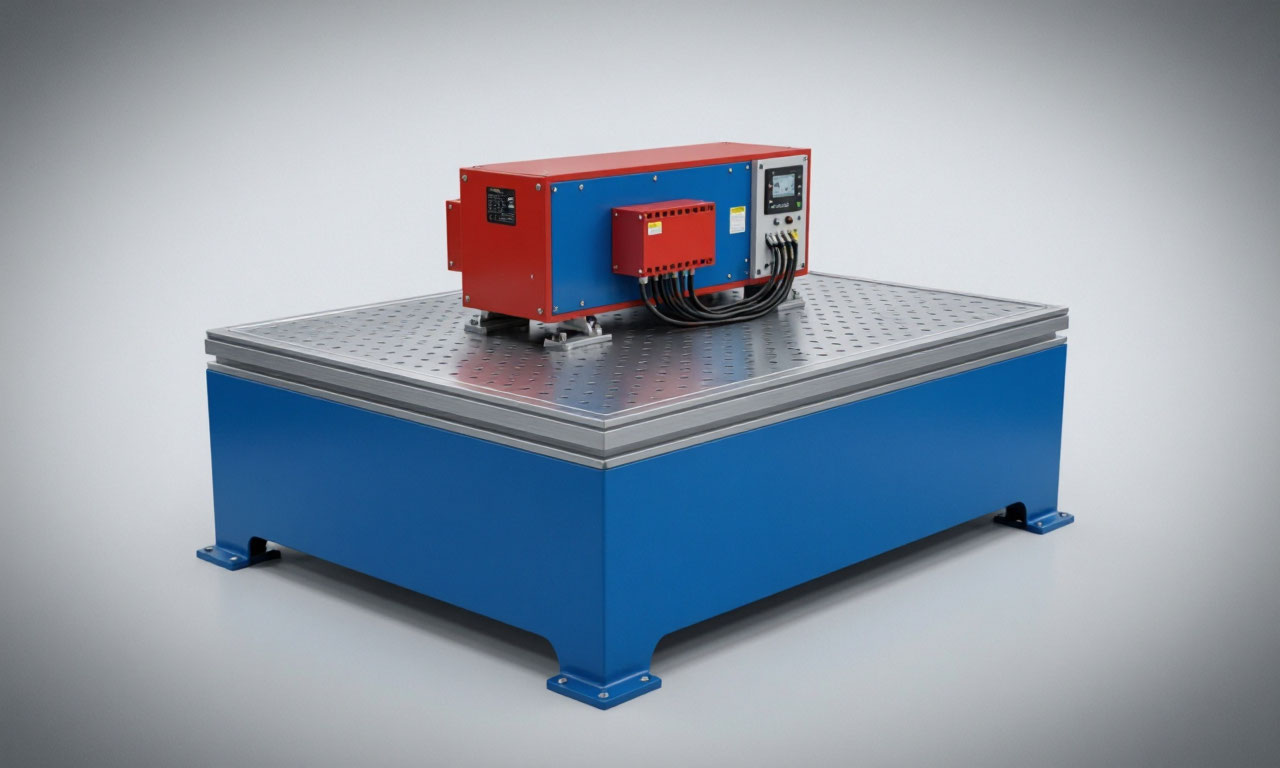

Задача инженера смоделировать эти нагрузки в лабораторных условиях, и главным инструментом для этого выступает испытательный вибростенд. Это специализированная установка, которая воспроизводит заданные вибрационные воздействия на объект, позволяя оценить его поведение и ресурс в сжатые сроки.
Классификация вибростендов и области их применения
Испытательные вибростенды представляют собой обширный класс оборудования, который классифицируется по множеству признаков. По принципу действия выделяют электродинамические, гидравлические, механические, пневматические и пьезоэлектрические установки. Каждый тип имеет свои сильные стороны и ограничения, что определяет его применение для конкретных задач.
Наибольшее распространение получили электродинамические вибростенды. Их принцип работы основан на взаимодействии магнитного поля и подвижной катушки, по которой пропускается переменный ток. Сила, возникающая в этом взаимодействии, заставляет катушку и связанный с ней вибростол совершать колебания по закону, определяемому формой входного электрического сигнала.
Такие стенды предпочтительны благодаря широкому частотному диапазону и высокой точности воспроизведения сложных сигналов, что делает их универсальным решением для большинства лабораторных испытаний.
Гидравлические (сервогидравлические) вибростенды применяются в тех случаях, когда требуется передать на объект колоссальную силу или обеспечить большие амплитуды смещения на низких частотах. Эти установки используют энергию рабочей жидкости высокого давления, управляемую сервоклапанами. Они незаменимы при испытаниях крупногабаритных конструкций, таких как элементы космических аппаратов, автомобильные шасси или элементы морских платформ.
К достоинствам гидравлических стендов также относится возможность работы без создания паразитных магнитных полей, что критично при испытаниях чувствительной электроники.
Механические и пневматические стенды, как правило, применяются для более простых задач, таких как испытания на транспортную тряску или на воздействие многократных ударов. Пьезоэлектрические вибростенды, напротив, используют свойство пьезокристаллов деформироваться под действием напряжения, что позволяет создавать точные микроперемещения на высоких частотах, чаще всего для калибровки датчиков.
По конструктивному исполнению стенды делятся на вертикальные и горизонтальные (с подвижным столом скольжения), однокомпонентные (работающие по одной оси) и многокомпонентные, возбуждающие колебания до шести степеней свободы. Для максимальной реалистичности вибростенды могут комбинироваться с климатическими камерами, позволяя одновременно воздействовать на образец вибрацией и экстремальными температурами.
Электродинамические вибростенды классифицируются также по тяговому усилию. Компактные модели с усилием до 50 Н применяются для калибровки акселерометров и образовательных целей. Серии с усилием 2–10 кН предназначены для тестирования электронных узлов и автомобильных компонентов. Наиболее мощные установки с усилием до 350 кН используются для испытаний крупных конструкций и военной техники, где требуется воспроизведение экстремальных вибрационных перегрузок.
Основные типы испытаний. Синусоидальная, случайная вибрация и удар
В инженерной практике сформировались три ключевых вида испытательных профилей, каждый из которых имитирует определенный тип воздействия на изделие.
Испытания на синусоидальную вибрацию это метод, при котором объект подвергается воздействию колебаний с одной или несколькими фиксированными частотами. В ходе испытания частота может плавно изменяться (производиться "развертка" по частоте), чтобы выявить резонансные частоты испытуемого изделия и узлов его крепления.
На этих частотах даже небольшая энергия колебаний может вызвать значительное увеличение амплитуды движения, что приводит к преждевременному разрушению. Обнаружение резонансов критическая задача, так как позволяет модифицировать конструкцию или изменить условия ее эксплуатации. Синусоидальный тест часто применяется для проверки соответствия стандартам на железнодорожном и авиационном транспорте.
Испытания на случайную вибрацию являются наиболее распространенными и физически обоснованными. В реальной жизни вибрация, как правило, не имеет единственной частоты. Например, подвеска автомобиля на неровной дороге или крыло самолета в турбулентном потоке испытывают хаотичные колебания, охватывающие широкий спектр частот.
При случайном испытании стенд возбуждается сигналом, который одновременно содержит все частоты заданного диапазона. Управляющий компьютер непрерывно сравнивает выходной сигнал акселерометра (обратная связь) с заданным "профилем" и корректирует входное воздействие, чтобы обеспечить требуемую спектральную плотность мощности на каждой частоте.
Такой подход позволяет точно воспроизводить реальные условия эксплуатации.
Испытания на удар имитируют кратковременные, но интенсивные механические воздействия. Классический профиль удара это полусинусоидальный или трапециевидный импульс с заданной длительностью и пиковым ускорением. Такие испытания критически важны для оборудования, которое может столкнуться с падениями, взрывными нагрузками или сейсмическими событиями.
В некоторых отраслях, например, в космической, используется метод спектра реакции на удар (SRS), который позволяет смоделировать последствия пиротехнического разделения ступеней без проведения самого разрушительного взрыва. Стенд воспроизводит ударное воздействие по записанному ранее временному сигналу, что обеспечивает высокую достоверность.
Конструкция и ключевые компоненты системы виброиспытаний
Любая современная система виброиспытаний представляет собой замкнутый контур, состоящий из четырех обязательных элементов: регулятора (контроллера), усилителя мощности, собственно вибростенда и датчика обратной связи. Слаженная работа всех этих компонентов определяет точность и безопасность проведения теста.
В основе электродинамического вибростенда лежит магнитная система. Она состоит из мощного постоянного магнита или электромагнита, создающего постоянное поле в воздушном зазоре. В этом зазоре установлена подвижная катушка (арматура), жестко соединенная со столом рабочей платформой, на которой закрепляется испытуемое изделие.
При прохождении переменного тока от усилителя через катушку возникает сила Лоренца, которая заставляет конструкцию колебаться в вертикальной плоскости с частотой и амплитудой, соответствующей току. Для гашения нежелательных осевых и поперечных колебаний, а также для обеспечения работы без массивного фундамента в конструкцию могут встраиваться специальные системы компенсации.
Усилитель мощности играет роль "сердца" системы, преобразуя маломощный управляющий сигнал от контроллера в мощный ток, необходимый для возбуждения подвижной катушки. Конструктивно усилители строятся по линейной или импульсной схеме и должны обеспечивать высокую стабильность тока в широком частотном диапазоне, минимизируя искажения.
Контроллер (регулятор) это мозг системы. Современные цифровые контроллеры, как правило, построены на основе сигнальных процессоров (DSP). Они генерируют первичный сигнал, обрабатывают сигналы с датчиков обратной связи и реализуют алгоритмы управления в реальном времени. Контроллер обеспечивает основные механизмы безопасности: мониторинг пиковых уровней, контроль целостности цепи обратной связи и автоматическое отключение стенда при превышении допустимых параметров.
Это критично, так как защищает от разрушения дорогостоящие испытуемые образцы. Программное обеспечение контроллера позволяет гибко задавать профили испытаний, соответствующие требованиям международных и отраслевых стандартов.
Датчики обратной связи акселерометры, велосиметры или датчики перемещения устанавливаются непосредственно на столе вибростенда или на испытуемом изделии. Они измеряют фактическое ускорение (или скорость/перемещение) в точке контроля и отправляют этот сигнал обратно на контроллер. Это позволяет системе постоянно подстраивать выходное воздействие, чтобы добиться точного воспроизведения заданного профиля, независимо от изменения динамических характеристик образца в процессе испытаний.
На что ориентироваться
Выбор вибростенда сложная инженерная задача, зависящая от спектра технических требований. Ключевым параметром является максимальное тяговое усилие, которое определяет, какую массу может эффективно разгонять стенд. При выборе необходимо учитывать массу не только самого изделия, но и вспомогательных приспособлений (адаптеров, расширителей головки), которые крепятся к столу.
Второй критический параметр диапазон частот и максимальное смещение. Для испытаний на сейсмостойкость необходимы стенды с большим ходом (до 80 мм и более) и работой на частотах от 1 Гц. Для электронных компонентов, напротив, важен высокочастотный диапазон (до 10 кГц и выше) при относительно небольших перемещениях.
- Система крепления испытуемого объекта не менее важный фактор, влияющий на достоверность результатов. Использование расширителей головки позволяет одновременно испытывать несколько малогабаритных изделий, но требует пересчета допустимой нагрузки. Для крупных или длинномерных объектов применяются горизонтальные столы скольжения, которые позволяют задавать вибрацию в горизонтальной плоскости.
- Охлаждение еще один существенный аспект. В процессе работы, особенно при испытаниях на высоких уровнях, подвижная катушка и усилитель выделяют значительное количество тепла. Мощные стенды оснащаются системами воздушного или жидкостного охлаждения, что необходимо учитывать при планировании лабораторного помещения.
Сравнительные характеристики основных типов вибростендов
| Тип стенда | Диапазон частот | Макс. усилие | Ход стола | Область применения |
|---|---|---|---|---|
| Электродинамический | 5 Гц - 10 кГц | до 350 кН | до 80 мм | Универсальные испытания |
| Гидравлический | 0,1 - 500 Гц | до 1000 кН | до 1 м | Крупногабаритные конструкции |
| Механический | 5 - 100 Гц | до 50 кН | до 10 мм | Транспортная тряска |
| Пьезоэлектрический | 0,1 - 20 кГц | до 5 кН | до 1 мм | Калибровка датчиков |
| Пневматический | 1 - 200 Гц | до 20 кН | до 50 мм | Ударные испытания |
Типовые режимы испытаний и их параметры
| Режим | Форма сигнала | Диапазон частот | Длительность | Типичная пиковая нагрузка |
|---|---|---|---|---|
| Синусоидальная развертка | Синусоида | 5 - 2000 Гц | до 30 мин | 2 - 50 g |
| Случайная вибрация | Спектр мощности | 10 - 2000 Гц | до 8 часов | 0,5 - 20 g RMS |
| Классический удар | Полусинусоида | 50 - 500 Гц | 2 - 20 мс | до 100 g |
| Спектр реакции (SRS) | Сложный импульс | 100 - 5000 Гц | 0,5 - 5 мс | до 500 g |
| Смешанный режим | Синус + случайный | 10 - 2000 Гц | по заданию | зависит от комбинации |
Стандартизация в области виброиспытаний
Инженерная практика опирается на обширную базу нормативных документов, регламентирующих методы испытаний и допустимые уровни воздействий. Среди ключевых стандартов можно выделить:
- ГОСТ 33787-2019 (IEC 61373:2010) – устанавливает требования к испытаниям оборудования железнодорожного подвижного состава.
- ГОСТ Р 54434-2011 (EN 61373:1999) – гармонизирован с европейскими нормами, аналогичен предыдущему.
- ГОСТ 28203, ГОСТ 28213, ГОСТ 28215 – серия стандартов на методы испытаний электронной продукции, включая синусоидальную вибрацию и удары.
- ГОСТ РВ 20.39.304 – группа стандартов, регламентирующих испытания военной техники.
- MIL-STD, ASTM, ISO, BS, JIS – международные и национальные стандарты, широко применяемые в аэрокосмической, оборонной и потребительской электронике.
Соблюдение этих стандартов необходимо не только для получения сертификатов соответствия, но и как доказательство надежности продукта для конечного потребителя.
Испытательные вибростенды являются неотъемлемым атрибутом современного высокотехнологичного производства. Они позволяют выявить скрытые дефекты конструкции, оценить усталостную долговечность и подтвердить способность изделия работать в условиях реальных нагрузок.
От выбора типа стенда (электродинамического, гидравлического) и правильного задания режима испытаний (синусоидального, случайного или ударного) зависит достоверность эксперимента и, в конечном счете, безопасность конечного пользователя. Постоянное совершенствование систем управления, расширение функциональности контроллеров и интеграция с системами сбора данных выводят эти испытания на качественно новый уровень, приближая лабораторные условия к реальной жизни.
