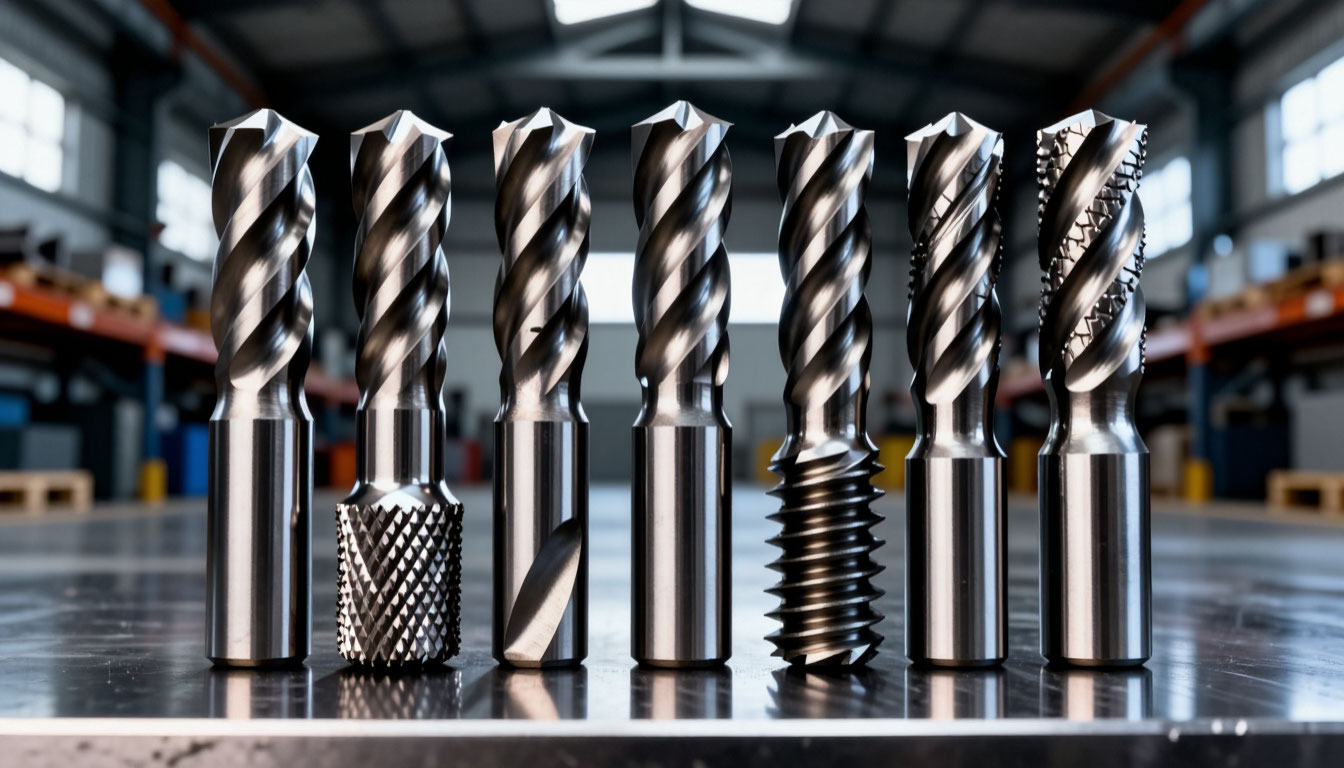

Фрезы для ЧПУ станков: Режущий инструмент для прецизионной обработки

Современное производство немыслимо без станков с числовым программным управлением. Но сердце любого ЧПУ-станка не его шпиндель или направляющие, а именно режущий инструмент. Фрезы для ЧПУ станков высокотехнологичные расходники, от качества которых напрямую зависит чистота среза, скорость обработки и себестоимость готового изделия.

Ключевые типы инструментов, их геометрию и материалы, чтобы вы могли выбрать оптимальную оснастку для своих задач - будь то мебельный цех, ювелирная мастерская или рекламное производство.

Спиральные и компрессионные фрезы: Чистота реза без сколов

При обработке листовых материалов - фанеры, МДФ, ламинированного ДСП или алюминиевых композитных панелей - главная проблема заключается в получении идеальной кромки. Обычные прямые фрезы часто дают сколы на верхней или нижней поверхности, вырывая волокна и покрытие. Решением становятся спиральные фрезы.

Спиральная геометрия (положительный или отрицательный угол наклона канавок) обеспечивает плавное срезание слоев.

 Например, фрезы с восходящей спиралью отлично эвакуируют стружку вверх, что критически важно при глубоких пазах. Однако для двусторонних ламинированных материалов этого мало. Здесь применяются компрессионные фрезы - настоящий «инструмент-гибрид». Их конструкция сочетает восходящую спираль в нижней части и нисходящую - в верхней.

Принцип действия прост: нижняя часть тянет стружку вверх, а верхняя - толкает материал вниз. Встречаясь в центре, эти два потока как бы «сжимают» волокна, предотвращая сколы и вырывы с обеих сторон плиты. Для меламина и шпона компрессионная фреза стандарт выбора. Помните, что для ее корректной работы глубина резания должна перекрывать переходную зону между двумя типами спирали.

Фрезы по алюминию и металлу: Боремся с налипанием

Обработка цветных металлов, особенно алюминия, вязкого и мягкого, требует специфической геометрии. Универсальные фрезы по дереву или стали здесь не подходят. Алюминий склонен налипать на режущие кромки, что приводит к трению, перегреву и поломке инструмента.

Профессиональные фрезы по алюминию имеют острые, отполированные канавки для быстрого отвода стружки и часто оснащаются одной или двумя режущими кромками. Однозаходные фрезы (с одним зубом) обеспечивают максимальное пространство для эвакуации стружки, что критично при глубоком фрезеровании карманов. Для чистовой обработки используют двух- или трехзаходные фрезы с неравномерным шагом зубьев снижает вибрации и улучшает качество поверхности.

Совет практиков: для мягкого и тягучего АД31 сложно получить поверхность без заусенцев. Рекомендуется использовать однозубые фрезы на высоких оборотах (12 000–24 000) с умеренной подачей (около 300–400 мм/мин) и обязательным применением СОЖ или хотя бы воздушного охлаждения. Более жесткие сплавы, такие как АМг5 или дюралюминий, позволяют работать с большей глубиной и скоростью подачи.

Трехмерная обработка и гравировка: Искусство формы

Для создания объемных панно, барельефов, 3D-моделей и литер рекламных вывесок нужны особые типы фрез. Конические и шаровые фрезы здесь вне конкуренции.

• Конические спиральные фрезы имеют переменное сечение: толстый хвостовик обеспечивает жесткость, а тонкий заостренный кончик позволяет прорабатывать мельчайшие детали. Такая конструкция минимизирует прогиб инструмента при глубоком 3D-фрезеровании. Угол конуса и радиус скругления на конце (R) определяют сферу применения. Фрезы с шаровым концом (Ball nose) идеальны для чистовой обработки сложных 3D-поверхностей: они оставляют гладкий след при перекрытии проходов (stepover) в 8-12%.
• V-образные фрезы (гравировальные) используются для 2D гравировки, нанесения текста и угловых пазов. Острый угол (от 15 до 90 градусов) позволяет создавать линии переменной толщины - чем глубже фреза врезается, тем шире линия. Для объемных букв в рекламе часто применяют именно V-образные конические фрезы, которые за один проход формируют гравюру с эстетичным наклоном стенок.

Микрофрезы и прецизионный инструмент

Когда речь заходит о ювелирном деле, изготовлении печатных плат или микро-моделировании, в дело вступают микрофрезы диаметром от 0.1 до 3 мм. Это вершина инструментального производства, где допуски измеряются микронами.

Микрофрезы по воску позволяют создавать мастер-модели для литья без деформации и последующей шлифовки. Воск - материал вязкий и легкоплавкий, поэтому инструмент должен быть остер как бритва. Для печатных плат используют специализированные сверла и фрезы с твердосплавным покрытием, способные делать тысячи отверстий без заусенцев на медной фольге.

Главная проблема микроинструмента - хрупкость. Работать с ним нужно на максимальных оборотах шпинделя (до 30-40 тыс. об/мин), используя малые глубины резания за проход (не более 5-10% от диаметра). Люфты в шпинделе или слабая цанга здесь недопустимы - они приведут к мгновенной поломке.

Черновые фрезы и фрезы со стружколомом

Для удаления большого объема материала за короткое время нужны черновые фрезы. Их отличительная черта - стружколомы, представляющие собой насечки или винтовые канавки по режущей кромке. Эти выемки дробят длинную сливную стружку на мелкие фрагменты, которые легко выдуваются из зоны резания.

Такая геометрия, получившая название «зуб дракона» или «рваный зуб», позволяет агрессивно врезаться в сталь, нержавейку и титановые сплавы на высоких подачах. При этом снижается вибрация и тепловая нагрузка на инструмент. После черновой обработки остается характерный «след волнистости», который удаляется за 1-2 чистовых прохода обычной концевой фрезой.

Специализированные фрезы: От камня до пластика

Современный парк ЧПУ включает обработку композитов, стеклопластиков и даже камня.

• Фрезы для композита (GFRP/CFRP): Армированные волокном материалы крайне абразивны. Они быстро затупляют обычный твердый сплав. Для них используют алмазные фрезы (с поликристаллическим алмазным покрытием) или фрезы с направленным поднутрением, которые не вырывают, а перерезают волокна.
• Фрезы по камню (гранит, мрамор): Относятся к инструментам с алмазным напылением. Конструкция таких фрез предусматривает наличие отверстий для подачи воды в зону резания (охлаждение) и специальную геометрию для отвода шлама.
• Фрезы для гибкого неона: Используются в рекламе. Имеют точную геометрию под профиль светодиодного шнура и позволяют прорезать паз нужной глубины и ширины в акриле или ПВХ.

Выбирая фрезу, всегда анализируйте три фактора: материал заготовки, тип траектории (2D или 3D) и требуемое качество поверхности. Инвестиции в качественный цельнотвердосплавный инструмент окупаются снижением брака и ростом производительности станка.

Важно: приведенные в таблице режимы являются отправной точкой. Всегда корректируйте параметры в зависимости от жесткости станка, затупления инструмента и наличия охлаждения. Начинайте с уменьшенной подачи и постепенно увеличивайте ее до появления характерного «звона» правильной стружки.
