В современном производстве полупроводниковых компонентов требования к чистоте химических реагентов достигают экстремальных значений. Особое место в этом ряду занимает диметилортофосфит особой чистоты (ОСЧ) - высокотехнологичный реагент, используемый в процессах осаждения диэлектрических пленок. В настоящей статье мы подробно рассмотрим области применения этого вещества, меры предосторожности при работе с ним, а также предложим практические рекомендации по выбору поставщика и проверке качества продукта.
Что такое диметилортофосфит ОСЧ?
Диметилортофосфит (синонимы: диметилфосфит, диметиловый эфир фосфористой кислоты орто) представляет собой фосфорорганическое соединение (реактив https://ugreaktiv-galvanika.ru/magazin-2/folder/khimicheskiye-reaktivy)с химической формулой C₂H₇O₃P. В нормальных условиях это бесцветная прозрачная жидкость.
Квалификация «ОСЧ» (особо чистый) в обозначении продукта, а также индекс «15-4», указывают на принадлежность к классу материалов, применяемых в критических технологиях микроэлектроники. Маркировка «15-4» в российских технических условиях (ТУ 2634-002-40475629-99) означает, что содержание основного вещества составляет не менее 99,5%, а суммарное содержание контролируемых примесей находится на уровне, не оказывающем влияния на параметры полупроводниковых структур.
Ключевые физико-химические показатели:
- Внешний вид: Бесцветная прозрачная жидкость.
- Массовая доля основного вещества: не менее 99,5%.
- Нормативный документ: ТУ 2634-002-40475629-99.
Области применения в микроэлектронике
Основное и наиболее критическое применение диметилортофосфита ОСЧ - использование в качестве компонента тройных смесей для химического осаждения из паровой фазы (Chemical Vapor Deposition, CVD) пленок борофосфорсиликатного стекла (БФСС, BPSG - Borophosphosilicate glass).
Роль в производстве полупроводниковых приборов
Пленки борофосфорсиликатного стекла выполняют в интегральных микросхемах функцию межуровневых диэлектриков (ILD - Interlayer Dielectric). Они изолируют проводящие слои друг от друга и обеспечивают пассивацию поверхности кристалла. Добавление фосфора (из диметилортофосфита) и бора в структуру диоксида кремния необходимо для решения двух ключевых задач:
- Понижение температуры плавления и рефлоу (оплавление). Легирование фосфором и бором позволяет пленке SiO₂ размягчаться и «растекаться» при более низких температурах (порядка 800-900°C), заполняя узкие зазоры между элементами топологии и сглаживая рельеф перед нанесением следующего слоя. Это критически важно для обеспечения планарности поверхности.
- Геттерирование подвижных ионов. Фосфор, входящий в состав стекла, выступает в роли «ловушки» для нежелательных примесей (например, ионов натрия), которые могут мигрировать в структуру и вызывать нестабильность работы прибора.
Использование именно диметилортофосфита, а не других фосфорсодержащих соединений (например, фосфина PH₃), обусловлено его более высокой безопасностью (жидкость, а не токсичный газ) и лучшей управляемостью процесса осаждения.
Требования к чистоте (ОСЧ): почему это критично?
В микроэлектронике примеси в реагентах - прямой путь к браку. Для диметилортофосфита ОСЧ нормируются содержания металлов на уровне миллиардных долей. Согласно техническим условиям, контролируются следующие показатели:
| Примесь | Максимально допустимое содержание, % | Максимально допустимое содержание, ppb (млрд⁻¹) |
|---|---|---|
| Железо (Fe) | 0,00001 | 100 |
| Хром (Cr), Ванадий (V), Марганец (Mn), Кобальт (Co), Магний (Mg), Алюминий (Al), Литий (Li), Натрий (Na), Калий (K) | 0,000001 - 0,00001 | 10 - 100 |
| Никель (Ni), Медь (Cu), Олово (Sn) | 0,000002 | 20 |
| Свинец (Pb) | 0,000005 | 50 |
| Кальций (Ca) | 0,00002 | 200 |
Почему эти цифры так важны? Ионы тяжелых металлов (Fe, Cu, Ni, Cr) создают глубокие уровни в запрещенной зоне кремния, выступая в роли центров рекомбинации и снижая время жизни носителей заряда. Щелочные и щелочноземельные металлы (Na, K, Li, Ca) мигрируют в структуре под воздействием электрического поля, вызывая нестабильность порогового напряжения транзисторов. Гарантия того, что их содержание не превышает указанные пороги - залог выхода годной продукции на пластине.
Меры предосторожности при работе
Несмотря на то, что диметилортофосфит менее опасен, чем газообразный фосфин, он относится к классу веществ, требующих осторожного обращения.
- Класс опасности: Соединение относится к умеренно опасным веществам. Работа должна проводиться в соответствии с санитарными правилами и нормами, действующими для производств микроэлектроники.
- Индивидуальные средства защиты (СИЗ):
- Органы дыхания: При работе в промышленных масштабах необходимо использование промышленных фильтрующих противогазов или изолирующих средств защиты (в зависимости от концентрации в воздухе).
- Глаза и кожа: Обязательно использование защитных очков и плотных резиновых или полимерных перчаток, устойчивых к действию органических соединений. Работы следует проводить в химически стойкой спецодежде.
- Вентиляция: Все операции с диметилортофосфитом должны проводиться под тягой или в химически чистых помещениях с принудительной приточно-вытяжной вентиляцией, исключающей накопление паров.
- Хранение: Продукт хранят в герметично закрытой таре (стеклянных бутылках или пластиковых канистрах) в складских помещениях, исключающих попадание влаги и прямых солнечных лучей. Важно соблюдать гарантийный срок хранения, который составляет всего 3 месяца. Это говорит о нестабильности продукта при длительном хранении и необходимости строгого контроля его состояния "just-in-time".
Критерии для технолога и снабженца
Выбор поставщика диметилортофосфита ОСЧ - задача, лежащая на стыке компетенций отдела снабжения и технологической службы. Вот алгоритм действий и ключевые критерии проверки.
Шаг 1. Подтверждение соответствия НД
Первый и обязательный критерий - наличие у продукта действующего технического условия (ТУ). Для российского рынка эталоном является ТУ 2634-002-40475629-99. Поставщик должен предоставить копию ТУ и удостоверение о качестве (паспорт) на конкретную партию.
Шаг 2. Анализ паспорта качества
В паспорте должны быть указаны не только номер партии и дата изготовления, но и фактические результаты анализа по всем нормируемым показателям (содержание основного вещества и каждого металла). Просто фразы "соответствует ТУ" недостаточно. Особое внимание обратите на содержание натрия, калия, железа, меди, никеля - как на самые критичные примеси.
Шаг 3. Выбор фасовки
Производители предлагают различные варианты фасовки, что влияет на удобство использования и сохранность продукта:
- Стеклянные бутылки (0,9 кг нетто): Наиболее предпочтительный вариант с точки зрения сохранения чистоты, так как стекло инертно и не выщелачивает примеси. Используется для особо ответственных операций.

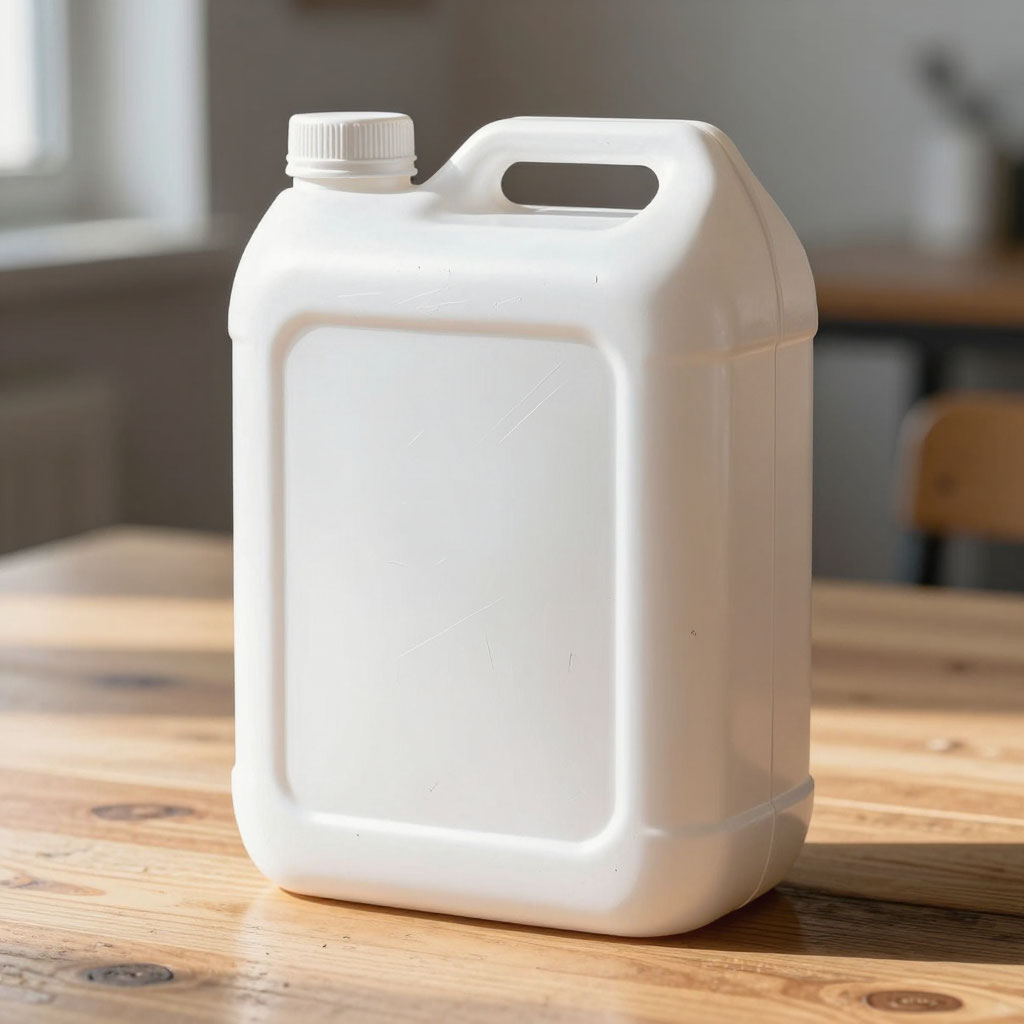

- Пластиковые канистры (9,0 кг нетто): Более удобны для транспортировки и работы с большими объемами. Необходимо убедиться, что материал канистры (например, фторированная поверхность или специальный полимер) не взаимодействует с продуктом и не загрязняет его органическими соединениями.
Выбор фасовки зависит от объема потребления и типа дозирующего оборудования на производственной линии.
Шаг 4. Проверка срока годности и логистики
Учитывая крайне малый срок хранения (3 месяца), закупать продукт впрок недопустимо. Необходимо выстраивать логистику по принципу "точно в срок". При получении партии всегда проверяйте дату изготовления - она должна быть "свежей".
Как проверить качество?
Даже имея на руках паспорт поставщика, крупные предприятия микроэлектроники часто проводят входной контроль. В условиях заводской лаборатории можно провести следующие проверки:
- Визуальный контроль: Оценка прозрачности и отсутствия механических взвесей. Любая опалесценция или осадок - повод для отбраковки партии.
- Масс-спектрометрия с индуктивно-связанной плазмой (ICP-MS): Это "золотой стандарт" анализа металлических примесей. Метод позволяет с высокой точностью определить содержание всех элементов, указанных в ТУ, на уровне ppt (частей на триллион). Если ваше производство работает с топологическими нормами <90 нм, наличие собственного ICP-MS или доверенного партнера с таким оборудованием обязательно.
- Газовая хроматография (ГХ): Используется для контроля содержания основного вещества и органических примесей.
Диметилортофосфит ОСЧ 15-4 является незаменимым компонентом в технологическом маршруте производства современных микросхем, обеспечивая формирование качественных диэлектрических слоев борофосфорсиликатного стекла. Критическим фактором успеха при его использовании является строжайший контроль чистоты, строгое соблюдение мер безопасности и логистики из-за ограниченного срока хранения. Выбор надежного поставщика, способного подтвердить заявленные характеристики по ТУ 2634-002-40475629-99 и обеспечить "свежую" партию в надлежащей таре, - залог стабильности и высокого выхода годных изделий в полупроводниковом производстве.
